7 Эксплуатация выключателя

7.1 Органы управления и пользовательский интерфейс

Включающая клавиша (ручка перекидного выключателя "I") или кнопочный выключатель "I"

Фирменная табличка

Счетчик коммутаций

Позиционный указатель силового выключателя

Позиционный указатель включающей пружины

Рис. 14

Панели управления силового выключателя HVX

Отверстие для рукоятки для завода включающей пружины

Панели управления силового выключателя HVX

Рис. 16

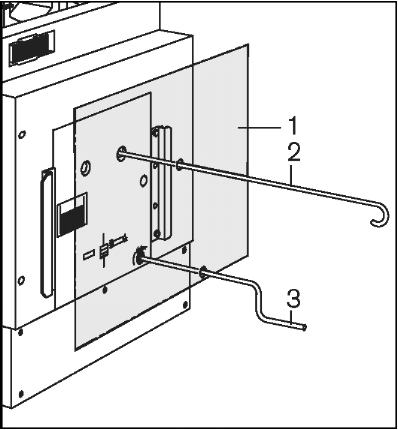

Органы управления для силового выключателя HVXF

Органы управления для силового выключателя HVX

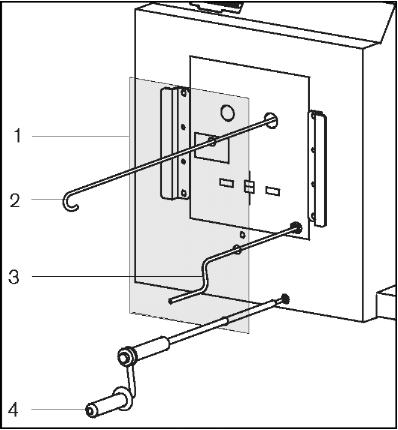

Закрытая дверь ячейки

Оперативная штанга для ВКЛ/ОТКЛ

Заводная рукоятка для пружинного привода

Рукоятка механизма вкатывания и выкатывания

(только на HVX-E)

Рис. 15

Органы управления для силового выключателя HVXE

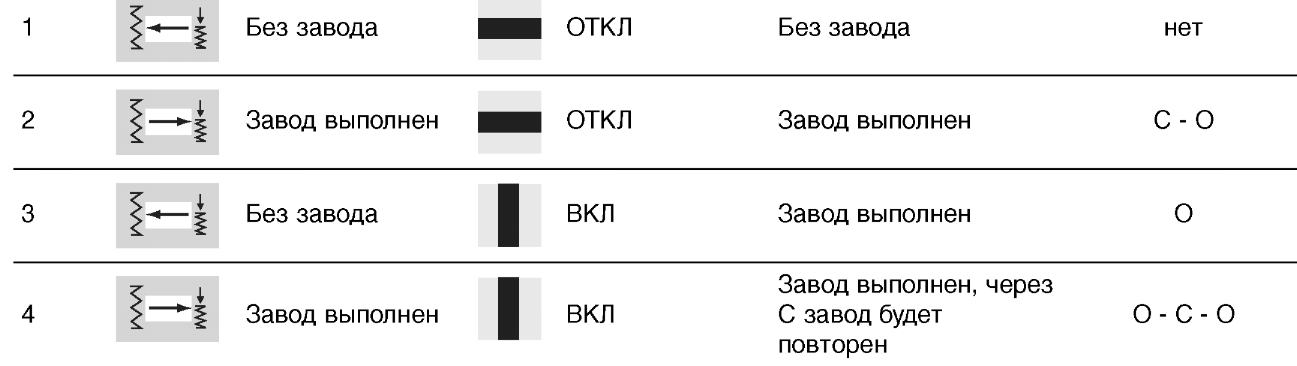

Позиционные указатели на силовом выключателе и возможные коммутационные последовательности

Поз. Позиционный указатель Позиционный указательВыключающаяВозможная
Позиционный указательВКЛ/ОТКЛпружинакоммутационная
последовательное
аккумулятора энергииСостояние ть
(включающая пружина)коммутационного
аппарата

Позиционные указатели на силовом выключателе

С = включение О = выключение

7.2 Блокировки

Механические блокировки

ВАЖНО

? Выключатель HVX имеет базовые блокировки, которые предназначены для предотвращения ошибок управления.

Вы должны знать эти блокировки до начала обслуживания силового выключателя.

Электрические блокировки выполнены согласно электросхеме.

БлокировкаФункция блокировкиПринцип действия блокировки
Между выдвижным элементом силового выключателя и низковольтным штекеромСиловой выключатель нельзя вкатить, если не вставлен и не заблокирован низковольтный штекерОтверстие для рукоятки механизма

вкатывания / выкатывания заблокировано

Между выдвижным элементом силового выключателя и заземлителемВыключатель нельзя вкатить, если заземлитель ячейки находится в положении „ВКЛ"Рукоятка механизма

вкатывания/выкатывания

отцепляется

Между заземлителем и положением выдвижного элементаЗаземлитель нельзя включить, как только выдвижный элемент покинет ремонтную позициюЗаземлитель не включается Запрещается применения силы!
Между выдвижным элементом и коммутационным положением силового выключателяВыключатель нельзя вкатить, если он выключенОтверстие для рукоятки механизма

вкатывания/выкатывания заблокировано

Между выдвижным элементом и коммутационным положением силового выключателяСиловой выключатель нельзя включить, если только

он не находится полностью в ремонтном или рабочем положении и

рукоятка механизма вкатывания и выкатывания не изъята

Силовой выключатель не включается и не выключается
7.3 Приведение в действие разъединительного выкатного элемента

(только HVX-E)

ВАЖНО:

? Соблюдать условия ММ блокировки, раздел 7.2.

Поставить силовой выключатель из ремонтного в рабочее положение:

ВАЖНО:

/?\ - Выключить \1/ заземлитель

- Выключить силовой выключатель

Ручной привод:

Вставить кривошипную рукоятку с интегрированной предохранительной фрикционной муфтой и провернуть по ходу часовой стрелки до упора или срабатывания предохранительной фрикционной муфты; силовой выключатель занимает рабочее положение. Следить за индикатором состояния в ячейке.

Изъять кривошипную рукоятку.

Двигательный привод:

Задать команду на устройстве местного или дистанционного управления. Следить за индикатором состояния.

Поставить силовой выключатель из рабочего в конечное положение:

ВАЖНО:

• Ручной привод:

1. Вставить кривошипную рукоятку с интегрированной предохранительной фрикционной муфтой и провернуть против хода часовой стрелки до упора или срабатывания

Выключение силового X) выключателя

предохранительной фрикционной муфты; силовой выключатель занимает ремонтное положение. Следить за индикатором состояния в ячейке.

2. Изъять кривошипную рукоятку.

• Двигательный привод:

Задать команду на устройстве местного или дистанционного управления. Следить за индикатором состояния.

7.4 Завод аккумулятора энергии

Вручную

Ввести кривошипную рукоятку в отверстие для завода аккумулятора энергии.

Завести спиральную пружину при помощи рукоятки для завода. После завода спиральной пружины заводной механизм выходит из зацепления и указатель состояния показывает „Завод выполнен" Запуск двигателя во время выполнения этой процедуры безопасен.

Вновь изъять кривошипную рукоятку. Силовой выключатель включен (таблица, раздел 7.1, поз. 2).

С помощью двигателя

На силовых выключателях с двигателем аккумулятор энергии заводится автоматически после подачи напряжения питания.

7.5 Коммутация силового выключателя

Включение

Нажать клавишу "ВКЛ" или

Подать напряжение на включающий расцепитель.

Индикатор состояния показывает коммутационное состояние "ВКЛ" (таблица, раздел 7.1, поз. 3).

Изменилось коммутационное положение вспомогательного выключателя.

После включения аккумулятор энергии можно сразу заводить (вручную или двигателем). Если на двигатель подано напряжение, то завод выполняется автоматически.

Индикатор состояния показывает состояние аккумулятора энергии "Завод выполнен" (таблица, раздел 7.1, поз. 4).

Отключение

Нажать клавишу "ОТКЛ" или

Отключить при помощи отключающего расцепителя, расцепителя минимального напряжения или вторичного расцепителя.

Индикатор состояния показывает коммутационное состояние "ОТКЛ" (таблица, раздел 7.1, поз. 1 или 2).

Изменилось коммутационное положение вспомогательного выключателя.

"
