9 Приложение

9.1 Принадлежности

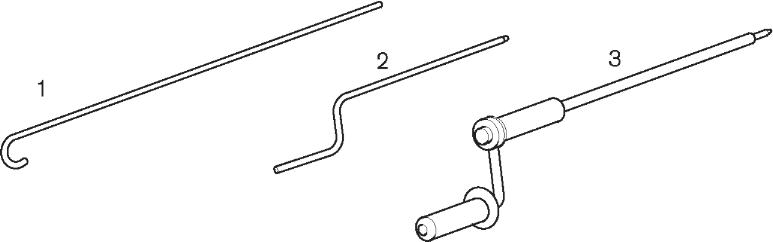

Рис. 19

Принадлежности для выдвижного элемента силового выключателя HVX-E Принадлежности зависят от типа использованной ячейки и должны быть зап­рошены в случае необходимости

Оперативная штанга для ВКЛ/ОТКЛ

Заводная рукоятка для пружинного привода

Рукоятка для вкатывания и выкатывания с интегрированной предохранительной фрикционной муфтой

9.2 Вспомогательные средства

Разрешается использовать только вспомогательные средства, которые могут быть получены через Альстом Грид. Запрещается использование других вспомогательных средств.

Обозначение	№ для заказа
Смазочный материал KL	S 008157
Смазка для контактных поверхностей Kontasynth Банка 0,5 кг	S 008167
Пластичная смазка для высоких давлений Банка 0,3 л	ST 312-101-833
Очистительное средство, банка 1 л	S 008152

9.3 Резьбовые соединения

Для всех металлических резьбовых соединений использовать:

винты:

класс прочности > 8.8,

гайки:

класс прочности 8.

Размер резьбы	Момент затяжки [Нм]
	мин.	макс.
Мб	7	9
М8	16	24
М10	36	44
М12	63	77

Таблица 1:

Винты с шестигранной и цилинд­рической головкой (кроме винтов со шлицем) и гайки без стопорных зубьев

Размер	Момент затяжки
резьбы	[Нм]
мин. макс.
М12	60 76

Таблица 2:

Резьбовое соединение между коммутационным аппаратом и токопроводящей шиной при помощи медных проводов

9.4 Обработка жестко свинченных контактных поверхностей

Предварительно обработать контактные поверхности непосредственно перед свинчиванием.

Очистка неворсящейся тканью,

при сильном загрязнении использовать для чистки моющее средство.

Доведение до металлического блеска

Материал контактных поверхностей	Предварительная обработка
Медь посеребренная	-
Медь	А
Алюминий посеребренный	-
Алюминий	В
Сталь или оцин­кованная сталь	С

- при помощи наждачного полотна (зернистость 100 или тоньше)

или крацовкой из стальной проволоки, которая используется только для меди

- при помощи наждачного полотна (зернистость 100 или тоньше)

или крацовкой из стальной проволоки, которая используется только для алюминия

Удалить имеющийся пас­сивирующий слой крацовкой из стальной проволоки, которая используется только для стали.

3. Непосредственно после доведения до металлического блеска нанести слой смазки KL так, чтобы после свинчивания было заполнено пространство между контактными поверхностями.

"
