Инструкция по ремонту силовой части турбогенераторов ТВВ-220-2А - Приложения 5-8

  1. Инструкция по ремонту силовой части турбогенераторов ТВВ-220-2А
  2. Технологические ограничения, указания и меры безопасности
  3. Технологические карты
  4. Порядок проведения контроля
  5. Технические средства, документация
  6. Приложения
  7. Проведение обратной промывки системы охлаждения обмотки статора
  8. Технология изготовления плоских резиновых прокладок уплотнения
  9. Приложения 5-8
  10. Контрольные операции
Страница 9 из 10

Приложение 5

строповка корпуса

Приложение 6

НОМЕНКЛАТУРА СОСТАВНЫХ ЧАСТЕЙ, ЗАМЕНЯЕМЫХ НЕЗАВИСИМО ОТ ИХ ТЕХНИЧЕСКОГО СОСТОЯНИЯ.

Наименование составной частиОбозначение составной частиКоличество на изделие
Шнур 12x12ТУ 38-105108-70 33 м
Шнур 4М 05ГОСТ 6467-79 5,5 м
Прокладка8БС.371.5284
Шайба8БС.710.0444
Прокладка8БС.371.2234
Прокладка8БС.766.420-216
Прокладка8БС.371.494-01

8БС.371.494-02

1

1

Прокладка изоляционная8БС.371.744-03

8БС.371.744-04

1

1

Шнур 2М 010ГОСТ 6467-79 17 м
Кольцо уплотнительноеН1-0х125-2 ГОСТ 9833-732
Шайба уплотнительная8БС.370.0704
Кольцо уплотнительноеН1-0х125-2 ГОСТ 9833-739
Шайба уплотнительная8БС.370.4829
Шайба уплотняющая8БС.370.4839
Прокладка8БС.370.421-024
Втулка резиновая8БС.370.007-012
Прокладка8БС.766.716-108
Прокладка8БС.766.716-112
Прокладка8БС.766.716-129
Втулка резиновая8БС.719.007-019
Прокладка лаза8БС.371.0511
Шайба уплотняющая8БС.370.544-34
Прокладка8БС.371.2228
Прокладка8БС.371.2218
Шайба8БС.710.0448
Прокладка8БС.371.3104
Шнур 12x12ТУ 38-105108-70 12 м
Шнур уплотняющий8БС.503.0054
Шнур уплотняющий8БС.503.0072
Шнур уплотняющий8БС.503.0082
Шнур 010 14р-2ТУ 38-10554-76 1,2 м
Прокладка8БС.766.716-0512
Прокладка8БС.371.1052
Шайба изолирующая8БС.710.4401
Шайба изолирующая8БС.710.4912
Шайба8БС.715.6474
Прокладка8БС.766.716-013
Прокладка8БС.371.2522
Прокладка8БС.371.2532
Шнур 010 14р-2ТУ 38-10554-76 3,2 м
Шнур 4М 010ГОСТ 6467-79 1,9 м

Приложение 7

ТРЕБОВАНИЯ К ЗАТЯЖКЕ КРЕПЕЖА ФЛАНЦЕВЫХ СОЕДИНЕНИЙ

РезьбаМомент затяжки Нм (кгс*м)
Материал болтов
СтальЛатунь
М1218-20(1,8-2)6-6,5 (0,6-0,65)
М1645-50 (4,5-5)15-15,5(1,5-1,55)
М2090-100(9-10)30-33 (3-3,3)
М24150-170(15-17)-
М30320-350 (32-35)-
М36540-600 (54-60)-
М42850-950 (85-95)-
М481300-1450(130-145)-
М562300-2400 (230-240)-
М643500-3600 (350-360)-
М725100-5300(510-530)-

Приложение 8

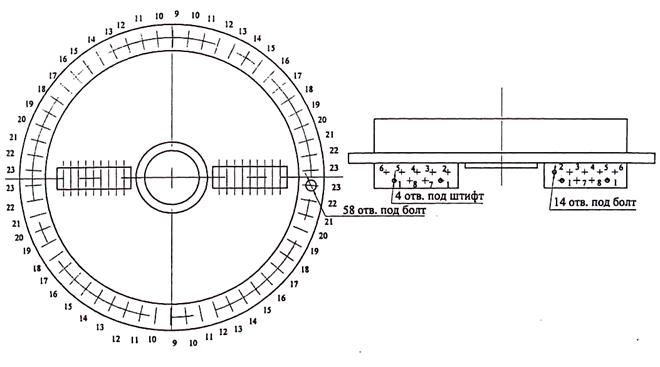

ПОРЯДОК ЗАТЯЖКИ КРЕПЕЖА ЩИТОВ ТУРБОГЕНЕРАТОРА ТВВ-220-2А(2АУ3)

ПОРЯДОК ЗАТЯЖКИ КРЕПЕЖА ЩИТОВ ТУРБОГЕНЕРАТОРА
