Страница 5 из 6 5. Технические средства, применяемые при ремонте. 5.1 Перечень применяемых приспособлений, малой механизации, инструмента.

5.1.1 Технические средства.

№ п/п	Наименование	ГОСТ, ТУ	Кол-во
1.	Ключи гаечные двухсторонние	ГОСТ 2839-80	1 компл.
2.	Ключи гаечные разводные	ГОСТ 7375-75	1 компл.
3.	Ключ трещоточный с набором головок		1 компл.
4.	Ключи гаечные односторонние	ГОСТ 2841-80	1 компл.
5.	Отвертки плоские	ГОСТ 882-75	1 компл.
6.	Молоток	ГОСТ 2310-77	1 шт.
7.	Пассатижи	ГОСТ 5547-75	1 шт.
8.	Плоскогубцы	ГОСТ 7236-86	1 шт.
9.	Кусачки	ГОСТ 28037-89	1 шт.
10.	Монтерский нож		1 шт.
11.	Металлическая щетка		1 шт.
12.	Кисть КФ-25	ГОСТ 10597-87	4 шт.
13.	Мегаомметр 2500 В		1 шт.
14.	Мегаомметр 1000 В		1 шт.
15.	Штангенциркуль ШЦ-II	ГОСТ 10-75	1 шт.
16.	Рулетка PC-1	ГОСТ 7502-89	1 шт.
17.	Лупа ЛП-1	ГОСТ 25706-83	1 шт.
18.	Ключ динамометрический 20-100 Нм		1 шт.
19.	Ведро 10л		1 шт.
20.	Емкости для отбора масла		1 компл.
21.	Прибор Тангенс 2000 (Вектор-2М)		1 шт.
22.	Измерительный комплекс Ретом-11М		1 шт.
23.	Прибор «Коэффициент»		1 шт.
24.	Измерительный комплект К505		1 шт.
25.	Гигрометр «ИВГ-1»		1 шт.
26.	Металлическая линейка 250 мм	ГОСТ 427-75	1 шт.

5.1.2 Материалы.

№ п/п	Наименование	ГОСТ, ТУ	Кол-во
1.	Бензин авиационный	ГОСТ 1012-72	10 л
2.	Уайт-спирит	ГОСТ 3134-78	10 л
3.	Смазка ЦИАТИМ-221	ГОСТ 9433-80	0,2 кг
4.	Эмаль ПФ-115 (красная, желтая, зеленая, серая)	ГОСТ 6465-76	23 кг
5.	Шкурка шлифовальная водостойкая	ГОСТ 13344-79	0,25м2
6.	Полотно неворсистое	ТУ 17 РФ 60-9560-82	0,5 кг
7.	Ветошь обтирочная	ОСТ 63.46-84	5,0 кг
8.	Салфетка техническая арт. 2324	ТУ 17 РФ 60-9560-82	4,2 м
9.	Силикагель	ГОСТ 3956-76	0,5 кг

5.2 Требования метрологические, порядок испытания и проверки.

Приборы, применяемые при ремонте трансформатора тока и напряжения, должны быть поверены в объеме и в сроки, установленные нормативной документацией.

6. Документация. 6.1 Перечень отчетных документов.

6.1.1 По результатам ремонта трансформатора оформляются следующие виды отчетных документов:

- акт о выполненных работах по ремонту оборудования;

- перечень оборудования;

- ведомость объема работ текущего ремонта трансформаторов тока типа ТФРМ, ТФНД;

- ведомость объема работ технического обслуживания трансформатора тока TG;

- ведомость объема работ технического обслуживания трансформатора тока ТГФ-110-II;

- ведомость объема работ текущего ремонта трансформаторов тока 10-35 кВ;

- ведомость объема работ текущего ремонта трансформаторов напряжения типа НКФ;

- ведомость объема работ технического обслуживания трансформатора напряжения СРВ;

- ведомость объема работ текущего ремонта трансформатора напряжения 6-10 кВ (масляного);

- ведомость объема работ текущего ремонта трансформатора напряжения 6-10 кВ (с литой изоляцией);

- ведомость выполненных работ по текущему ремонту трансформаторов тока типа ТФРМ, ТФНД;

- ведомость выполненных работ по техническому обслуживанию трансформатора тока TG;

- ведомость выполненных работ по техническому обслуживанию трансформатора тока ТГФ-110-II;

- ведомость выполненных работ по текущему ремонту трансформаторов тока 10-35 кВ;

- ведомость выполненных работ по текущему ремонту трансформаторов напряжения типа НКФ;

- ведомость выполненных работ по техническому обслуживанию трансформатора напряжения СРВ;

- ведомость выполненных работ по текущему ремонту трансформатора напряжения 6-10 кВ (масляного);

- ведомость выполненных работ по текущему ремонту трансформатора напряжения 6-10 кВ (с литой изоляцией);

- протокол измерения трансформаторов тока типа ТФРМ, ТФНД, ТГФ, TG;

- протокол измерения трансформаторов напряжения;

- протокол испытаний трансформаторного масла;

- протокол анализа трансформаторного масла.

6.2 Формы отчетных документов.

6.2.1 Отчетные документы оформляются по формам приложений 1-22.

6.3 Чертеж, (эскиз) общего вида.

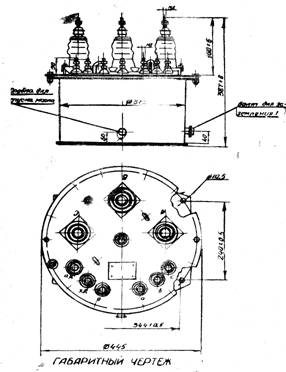

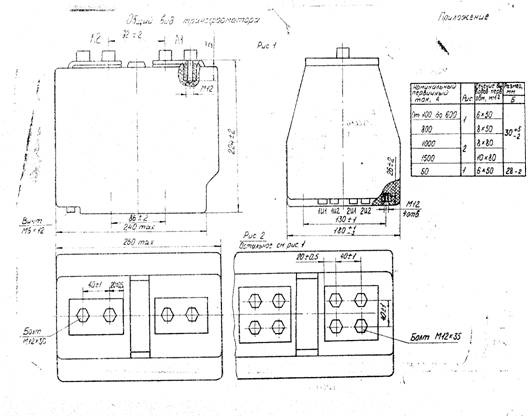

6.3.1 Трансформатор напряжения НТМИ-6 (а) и трансформатор тока ТОЛ-10 (б).

а).

б).

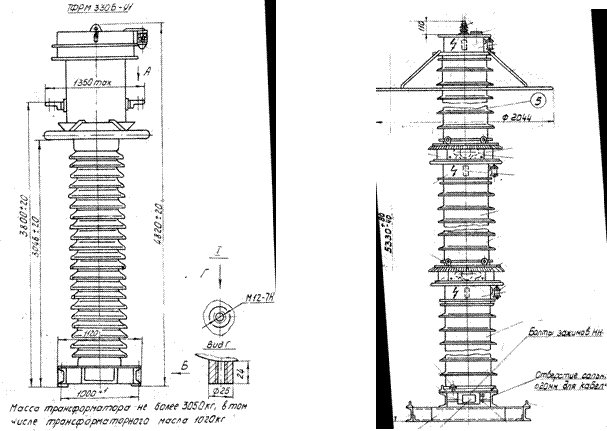

6.3.2 Трансформатор тока ТФРМ - 330 (в) и трансформатор напряжения НКФ-330 (г)

в). г).

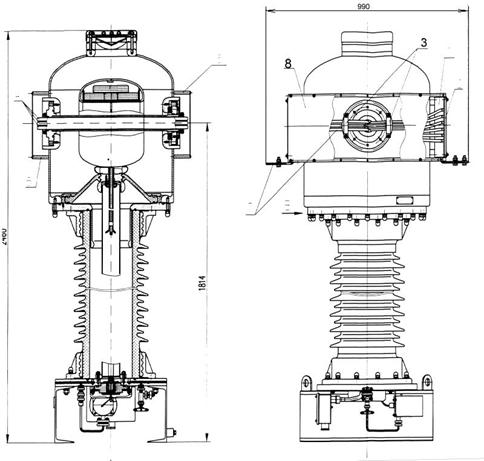

6.3.3 Трансформатор тока ТГФ-110-II.

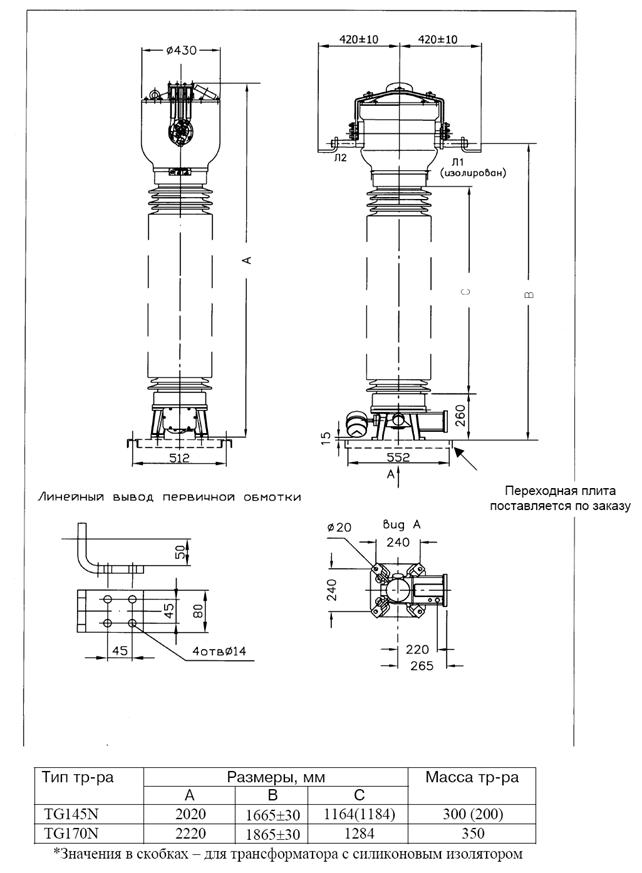

6.3.4 Трансформатор тока TG 145N.

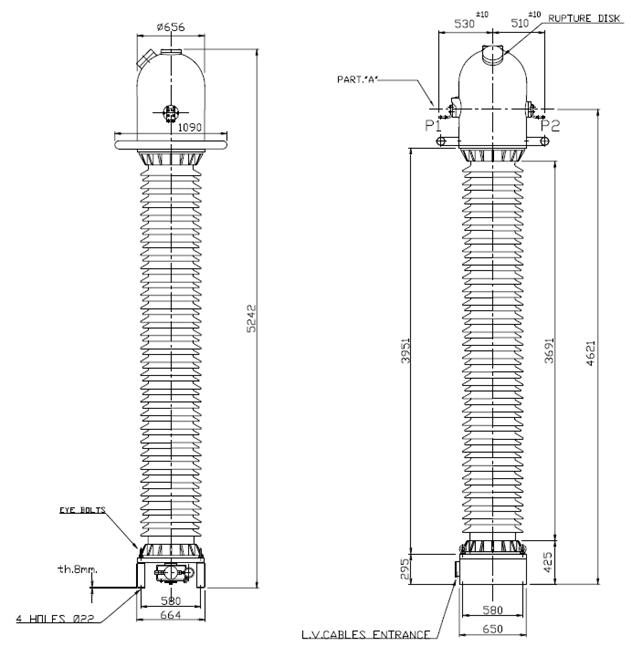

6.3.5 Трансформатор тока TG 420.

6.3.6 Трансформатор напряжения СРВ.

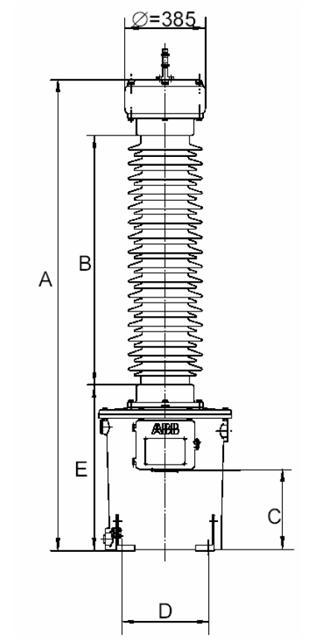

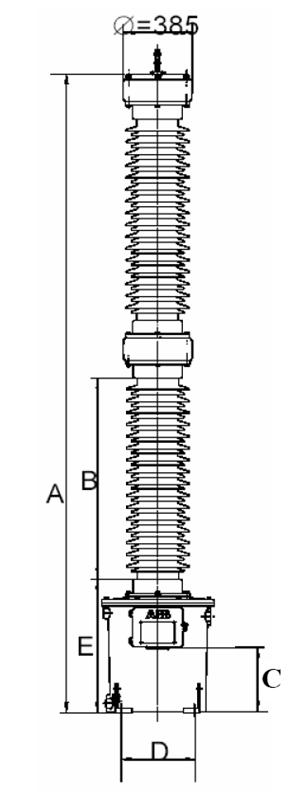

а). СРВ 123.	б). СРВ 362.

Тип	А, мм	В, мм	С, мм	D, мм	Е, мм	Число емкостных модулей	Масса с маслом, кг	Масса масла, кг
СРВ 123	2010	980	390	410	790	1	455	94
СРВ 362	4180	1400	390	410	790	2	665	117
