Приложение 1
| электро-энергетическое предприятие | Дата _______ | УТВЕРЖДАЮ Главный инженер _____________ __________________ подпись расшифровка | |||
| Блок _______ | |||||
| Срок ремонта с___________ по__________ | АКТ О ВЫПОЛНЕННЫХ РАБОТАХ ПО РЕМОНТУ ОБОРУДОВАНИЯ | Лист/Листов ___________ | |||
| Установка/система___________________________ (наименование, обозначение) | Цех – владелец ______________ | ||||
| Комиссия, назначенная приказом № _______ от _______________ в составе: Председателя: ________________________________________________________ Членов комиссии: _____________________________________________________ _____________________________________________________________________ _____________________________________________________________________ _____________________________________________________________________ на основании представленных документов (отчетной ремонтной и технологической документации) и результатов приёмо-сдаточных испытаний приняла оборудование из ремонта и установила оценку качества отремонтированного оборудования (перечень оборудования в приложении к акту). Гарантийный срок эксплуатации отремонтированного оборудования ______ мес. Оборудование с другими гарантийными сроками эксплуатации: _______________________________________________________________________ За качество выполненных ремонтных работ устанавливается оценка ________ Приложение: Перечень принятого из ремонта оборудования на _____ листах. Прим- ечание: Акт составляется на группу оборудования, входящего в состав одной установки (системы) Председатель _______________________________________________________ Члены комиссии:_______________________________________________ _______________________________________________________________ _______________________________________________________________ | |||||
Приложение 2
Приложение к акту № __________ от ____________
ПEPEЧEHЬ OБOPУДOBAHИЯ
| №№ | Наименование системы, элемента, оперативное обозначение оборудования | Классификация оборудования по ПНАЭГ-01-011-97 (ОПБ-88/97) | Основание ремонта | Вид ремонта | Срок выполнения ремонта план/факт план / факт | Оценка качества отремон- тированного оборудования предвар/ окончат | Оценка качества выполненных работ | Документация, на основании которой произведен ремонт оборудования | Ведомость выполненных работ, акт дефектации, поузловой приемки и т.д. | Фактические трудозатраты, чел/час | Выполнение ремонта (Ф И О мастера, подпись) | Приемка в эксплуатацию (Ф И О представителя эксплуатации, подпись) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
Приложение 3
Ведомость
объема работ текущего ремонта
трансформаторов тока типа ТФРМ, ТФНД
| № п/п | Содержание операции, работы | Примечание |
| 1. | Расшиновать трансформатор | |
| 2. | Проверить состояние контактных поверхностей ошиновки | |
| 3. | Произвести внешний осмотр фарфора на отсутствие трещин, резиновых уплотнений на отсутствие течи масла | |
| 4. | Очистить фарфоровую покрышку от загрязнений | |
| 5. | Проверить целостность фундамента | |
| 6. | Проверить целостность заземления | |
| 7. | Отобрать пробы масла | |
| 8. | Заменить сорбент в воздухоосушителях | |
| 9. | Измерить сопротивление основной изоляции | |
| 10. | Измерить сопротивление изоляции вторичной обмотки | |
| 11. | Измерить тангенс основной изоляции | |
| 12. | Измерить емкость | |
| 13. | Зашиновать трансформатор | |
| 14. | Произвести проверку затяжки болтов в местах контактных соединений, в месте заземления | |
| 15. | Измерить переходное сопротивление болтового контактного соединения |
ЗНЭЦрем ____________________ _________________________
(подпись) (Ф.И.О.)
Приложение 4
Ведомость
объема работ технического обслуживания
трансформатора тока TG
| № п/п | Содержание операции, работы | Примечание |
| 1. | Расшиновать трансформатор | |
| 2. | Проверить состояние контактных поверхностей ошиновки | |
| 3. | Очистить поверхность трансформатора от загрязнений | |
| 4. | Проверить состояние трансформатора на предмет отсутствия механических повреждений, коррозии | |
| 5. | Проверить состояние фарфоровой покрышки трансформатора | |
| 6. | Проверить давление газовой смеси по денсиметру | |
| 7. | Проверить целостность фундамента | |
| 8. | Проверить целостность заземления | |
| 9. | Измерить сопротивление основной изоляции | |
| 10. | Измерить сопротивление изоляции вторичной обмотки | |
| 11. | Измерить ток намагничивания вторичных обмоток | |
| 12. | Зашиновать трансформатор | |
| 13. | Произвести проверку затяжки болтов в местах контактных соединений, в месте заземления | |
| 14. | Измерить переходное сопротивление болтового контактного соединения |
ЗНЭЦрем ____________________ _________________________
(подпись) (Ф.И.О.)
Приложение 5
Ведомость
объема работ технического обслуживания
трансформатора тока ТГФ-110-II
| № п/п | Содержание операции, работы | Примечание |
| 1. | Расшиновать трансформатор | |
| 2. | Очистить поверхность трансформатора от загрязнений | |
| 3. | Проверить состояние фарфоровой покрышки трансформатора | |
| 4. | Проверить состояние контактных поверхностей | |
| 5. | Проверить давление элегаза по сигнализатору давления | |
| 6. | Произвести контроль влажности элегаза | |
| 7. | Произвести проверку сигнализатора давления | |
| 8. | Проверить целостность заземления | |
| 9. | Измерить сопротивление основной изоляции | |
| 10. | Измерить сопротивление изоляции вторичной обмотки | |
| 11. | Зашиновать трансформатор | |
| 12. | Произвести проверку затяжки болтов в местах контактных соединений, в месте заземления | |
| 13. | Измерить переходное сопротивление болтового контактного соединения |
ЗНЭЦрем ____________________ _________________________
(подпись) (Ф.И.О.)
Приложение 6
Ведомость
объема работ текущего ремонта
трансформаторов тока 10-35 кВ
| № п/п | Содержание операции, работы | Примечание |
| 1. | Расшиновать трансформатор | |
| 2. | Проверить состояние контактных поверхностей ошиновки | |
| 3. | Очистить поверхность трансформатора от загрязнений | |
| 4. | Осмотреть трансформатор на отсутствие трещин, сколов, повреждений покрытий выводов | |
| 5. | Проверить целостность заземления | |
| 6. | Измерить сопротивление основной изоляции | |
| 7. | Измерить сопротивление изоляции вторичной обмотки | |
| 8. | Снять характеристики намагничивания | |
| 9. | Измерить коэффициент трансформации | |
| 10. | Зашиновать трансформатор | |
| 11. | Произвести проверку затяжки болтов в местах контактных соединений, в месте заземления |
ЗНЭЦрем ____________________ _________________________
(подпись) (Ф.И.О.)
Приложение 7
Ведомость
объема работ текущего ремонта
трансформаторов напряжения типа НКФ
| № п/п | Содержание операции, работы | Примечание |
| 1. | Расшиновать трансформатор | |
| 2. | Проверить состояние контактных поверхностей ошиновки | |
| 3. | Провести внешний осмотр трансформатора на предмет отсутствия повреждения фарфора, течи масла | |
| 4. | Проверить целостность фундамента | |
| 5. | Проверить целостность заземления | |
| 6. | Отобрать пробы масла | |
| 7. | Проверить уровень масла, при необходимости отрегулировать | |
| 8. | Выполнить замену силикагеля в воздухоосушителях | |
| 9. | Очистить фарфоровые поверхности трансформатора от пыли и загрязнений | |
| 10. | Измерить сопротивление основной изоляции | |
| 11. | Измерить сопротивление изоляции вторичной обмотки | |
| 12. | Зашиновать трансформатор | |
| 13. | Произвести проверку затяжки болтов в местах контактных соединений, в месте заземления |
ЗНЭЦрем ____________________ _________________________
(подпись) (Ф.И.О.)
Приложение 8
Ведомость
объема работ технического обслуживания
трансформатора напряжения СРВ
| № п/п | Содержание операции, работы | Примечание |
| 1. | Расшиновать трансформатор | |
| 2. | Проверить состояние контактных поверхностей ошиновки | |
| 3. | Провести внешний осмотр трансформатора на предмет отсутствия механических повреждений, сколов изоляции, следов утечки масла, загрязнений фарфоровых покрышек | |
| 4. | Проверить целостность фундамента | |
| 5. | Проверить целостность заземления | |
| 6. | Отобрать пробы масла из электромагнитного блока | |
| 7. | Проверить уровень масла в баке электромагнитного блока | |
| 8. | Измерить емкость и тангенс угла диэлектрических потерь модуля емкостного делителя | |
| 9. | Измерить сопротивление изоляции электромагнитного устройства | |
| 10. | Измерить ток и потери холостого хода | |
| 11. | Зашиновать трансформатор | |
| 12. | Произвести проверку затяжки болтов в местах контактных соединений, в месте заземления |
ЗНЭЦрем ____________________ _________________________
(подпись) (Ф.И.О.)
Приложение 9
Ведомость
объема работ текущего ремонта
трансформатора напряжения 6-10 кВ (масляного)
| № п/п | Содержание операции, работы | Примечание |
| 1. | Расшиновать трансформатор | |
| 2. | Проверить состояние контактных поверхностей ошиновки | |
| 3. | Очистить трансформатор от загрязнений | |
| 4. | Осмотреть трансформатор на отсутствие механических повреждений и течи масла | |
| 5. | Очистить от пыли и загрязнений фарфоровые изоляторы трансформатора | |
| 6. | Проверить состояние фарфоровых изоляторов | |
| 7. | Проверить состояние резиновых уплотнений | |
| 8. | Проверить уровень масла в трансформаторе | |
| 9. | Проверить целостность заземления трансформатора | |
| 10. | Произвести измерение сопротивления изоляции обмоток трансформатора | |
| 11. | Зашиновать трансформатор | |
| 12. | Произвести проверку затяжки болтов в местах контактных соединений, в месте заземления |
ЗНЭЦрем ____________________ _________________________
(подпись) (Ф.И.О.)
Приложение 10
Ведомость
объема работ текущего ремонта
трансформатора напряжения 6-10 кВ (с литой изоляцией)
| № п/п | Содержание операции, работы | Примечание |
| 1. | Расшиновать трансформатор | |
| 2. | Проверить состояние контактных поверхностей ошиновки | |
| 3. | Очистить трансформатор от загрязнений | |
| 4. | Осмотреть трансформатор на отсутствие повреждений | |
| 5. | Проверить целостность заземления трансформатора | |
| 6. | Произвести измерение сопротивления изоляции обмоток трансформатора | |
| 7. | Зашиновать трансформатор | |
| 8. | Произвести проверку затяжки болтов в местах контактных соединений, в месте заземления |
ЗНЭЦрем ____________________ _________________________
(подпись) (Ф.И.О.)
Приложение 11
| электро-энергетическое предприятие | Блок | Ведомость выполненных работ по текущему ремонту трансформаторов тока типа ТФРМ, ТФНД № ___________ | Лист 1 | Листов | ||
| Система / установка (наименование, обозначение) | Цех-владелец ЭЦ | |||||
| Оборудование (наименование, обозначение) | ||||||
| Документация, на основании которой выполнен ремонт: 0-03-44ТИ | ||||||
| Даты выполнения работ нач. / оконч. | Наименование сборочных единиц (узлов) Перечень выполненных работ ______________ _____________ Исполнитель Контролер | Трудозатраты, чел.час | Цех (предприятие) -исполнитель | Прим. | ||
| 1 | 2 | 3 | 4 | 5 | ||
| 1. Расшиновать трансформатор | ||||||
| 2. Проверить состояние контактных поверхностей ошиновки | ||||||
| 3. Произвести внешний осмотр фарфора на отсутствие трещин, резиновых уплотнений на отсутствие течи масла | ||||||
| 4. Очистить фарфоровую покрышку от загрязнений | ||||||
| 5. Проверить целостность фундамента | ||||||
| 6. Проверить целостность заземления | ||||||
| 7. Отобрать пробы масла | ||||||
| 8. Заменить сорбент в воздухоосушителях | ||||||
| 9. Измерить сопротивление основной изоляции | ||||||
| 10. Измерить сопротивление изоляции вторичной обмотки | ||||||
| 11. Измерить тангенс основной изоляции | ||||||
| 12. Измерить емкость | ||||||
| 13. Зашиновать трансформатор | ||||||
| 14. Произвести проверку затяжки болтов в местах контактных соединений, в месте заземления | ||||||
| 15. Измерить переходное сопротивление болтового контактного соединения, мкОм | ||||||
Руководитель работ ___________________ / __________________________________ /
подпись ДОЛЖНОСТЬ Ф.И.О.
Производитель работ __________________ / __________________________________ /
подпись ДОЛЖНОСТЬ Ф.И.О.
Приложение 12
| электро-энергетическое предприятие | Блок | Ведомость выполненных работ по техническому обслуживанию трансформатора тока TG № ___________ | Лист 1 | Листов | ||
| Система / установка (наименование, обозначение) | Цех-владелец ЭЦ | |||||
| Оборудование (наименование, обозначение) | ||||||
| Документация, на основании которой выполнен ремонт: 0-03-44ТИ | ||||||
| Даты выполнения работ нач. / оконч. | Наименование сборочных единиц (узлов) Перечень выполненных работ ______________ _____________ Исполнитель Контролер | Трудозатраты, чел.час | Цех (предприятие) -исполнитель | Прим. | ||
| 1 | 2 | 3 | 4 | 5 | ||
| 1. Расшиновать трансформатор | ||||||
| 2. Проверить состояние контактных поверхностей ошиновки | ||||||
| 3. Очистить поверхность трансформатора от загрязнений | ||||||
| 4. Проверить состояние трансформатора на предмет отсутствия механических повреждений, коррозии | ||||||
| 5. Проверить состояние фарфоровой покрышки трансформатора | ||||||
| 6. Проверить давление газовой смеси по денсиметру | ||||||
| 7. Проверить целостность фундамента | ||||||
| 8. Проверить целостность заземления | ||||||
| 9. Измерить сопротивление основной изоляции | ||||||
| 10. Измерить сопротивление изоляции вторичной обмотки | ||||||
| 11. Измерить ток намагничивания вторичных обмоток | ||||||
| 12. Зашиновать трансформатор | ||||||
| 13. Произвести проверку затяжки болтов в местах контактных соединений, в месте заземления | ||||||
| 14. Измерить переходное сопротивление болтового контактного соединения, мкОм | ||||||
Руководитель работ ___________________ / __________________________________ /
подпись ДОЛЖНОСТЬ Ф.И.О.
Производитель работ __________________ / __________________________________ /
подпись ДОЛЖНОСТЬ Ф.И.О.
Приложение 13
| электро-энергетическое предприятие | Блок | Ведомость выполненных работ по техническому обслуживанию трансформатора тока ТГФ-110-II № ___________ | Лист 1 | Листов | ||
| Система / установка (наименование, обозначение) | Цех-владелец ЭЦ | |||||
| Оборудование (наименование, обозначение) | ||||||
| Документация, на основании которой выполнен ремонт: 0-03-44ТИ | ||||||
| Даты выполнения работ нач. / оконч. | Наименование сборочных единиц (узлов) Перечень выполненных работ ______________ _____________ Исполнитель Контролер | Трудозатраты, чел.час | Цех (предприятие) -исполнитель | Прим. | ||
| 1 | 2 | 3 | 4 | 5 | ||
| 1. Расшиновать трансформатор | ||||||
| 2. Очистить поверхность трансформатора от загрязнений | ||||||
| 3. Проверить состояние фарфоровой покрышки трансформатора | ||||||
| 4. Проверить состояние контактных поверхностей | ||||||
| 5. Проверить давление элегаза по сигнализатору давления | ||||||
| 6. Произвести контроль влажности элегаза | ||||||
| 7. Произвести проверку сигнализатора давления | ||||||
| 8. Проверить целостность заземления | ||||||
| 9. Измерить сопротивление основной изоляции | ||||||
| 10. Измерить сопротивление изоляции вторичной обмотки | ||||||
| 11. Зашиновать трансформатор | ||||||
| 12. Произвести проверку затяжки болтов в местах контактных соединений, в месте заземления | ||||||
| 13. Измерить переходное сопротивление болтового контактного соединения, мкОм | ||||||
Руководитель работ ___________________ / __________________________________ /
подпись ДОЛЖНОСТЬ Ф.И.О.
Производитель работ __________________ / __________________________________ /
подпись ДОЛЖНОСТЬ Ф.И.О.
Приложение 14
| электро-энергетическое предприятие | Блок | Ведомость выполненных работ по текущему ремонту трансформаторов тока 10-35 кВ № ___________ | Лист 1 | Листов | ||
| Система / установка (наименование, обозначение) | Цех-владелец ЭЦ | |||||
| Оборудование (наименование, обозначение) | ||||||
| Документация, на основании которой выполнен ремонт: 0-03-44ТИ | ||||||
| Даты выполнения работ нач. / оконч. | Наименование сборочных единиц (узлов) Перечень выполненных работ ______________ _____________ Исполнитель Контролер | Трудозатраты, чел.час | Цех (предприятие) -исполнитель | Прим. | ||
| 1 | 2 | 3 | 4 | 5 | ||
| 1. Расшиновать трансформатор | ||||||
| 2. Проверить состояние контактных поверхностей ошиновки | ||||||
| 3. Очистить поверхность трансформатора от загрязнений | ||||||
| 4. Осмотреть трансформатор на отсутствие трещин, сколов, повреждений покрытий выводов | ||||||
| 5. Проверить целостность заземления | ||||||
| 6. Измерить сопротивление основной изоляции | ||||||
| 7. Измерить сопротивление изоляции вторичной обмотки | ||||||
| 8. Снять характеристики намагничивания | ||||||
| 9. Измерить коэффициент трансформации | ||||||
| 10. Зашиновать трансформатор | ||||||
| 11. Произвести проверку затяжки болтов в местах контактных соединений, в месте заземления | ||||||
| 12. Расшиновать трансформатор | ||||||
Руководитель работ ___________________ / __________________________________ /
подпись ДОЛЖНОСТЬ Ф.И.О.
Производитель работ __________________ / __________________________________ /
подпись ДОЛЖНОСТЬ Ф.И.О.
Приложение 15
| электро-энергетическое предприятие | Блок | Ведомость выполненных работ по текущему ремонту трансформаторов напряжения типа НКФ № ___________ | Лист 1 | Листов | ||
| Система / установка (наименование, обозначение) | Цех-владелец ЭЦ | |||||
| Оборудование (наименование, обозначение) | ||||||
| Документация, на основании которой выполнен ремонт: 0-03-44ТИ | ||||||
| Даты выполнения работ нач. / оконч. | Наименование сборочных единиц (узлов) Перечень выполненных работ ______________ _____________ Исполнитель Контролер | Трудозатраты, чел.час | Цех (предприятие) -исполнитель | Прим. | ||
| 1 | 2 | 3 | 4 | 5 | ||
| 1. Расшиновать трансформатор | ||||||
| 2. Проверить состояние контактных поверхностей ошиновки | ||||||
| 3. Провести внешний осмотр трансформатора на предмет отсутствия повреждения фарфора, течи масла | ||||||
| 4. Проверить целостность фундамента | ||||||
| 5. Проверить целостность заземления | ||||||
| 6. Отобрать пробы масла | ||||||
| 7. Проверить уровень масла, при необходимости отрегулировать | ||||||
| 8. Выполнить замену силикагеля в воздухоосушителях | ||||||
| 9. Очистить фарфоровые поверхности трансформатора от пыли и загрязнений | ||||||
| 10. Измерить сопротивление основной изоляции | ||||||
| 11. Измерить сопротивление изоляции вторичной обмотки | ||||||
| 12. Зашиновать трансформатор | ||||||
Руководитель работ ___________________ / __________________________________ /
подпись ДОЛЖНОСТЬ Ф.И.О.
Производитель работ __________________ / __________________________________ /
подпись ДОЛЖНОСТЬ Ф.И.О.
Приложение 16
| электро-энергетическое предприятие | Блок | Ведомость выполненных работ по техническому обслуживанию трансформатора напряжения СРВ № ___________ | Лист 1 | Листов | ||
| Система / установка (наименование, обозначение) | Цех-владелец ЭЦ | |||||
| Оборудование (наименование, обозначение) | ||||||
| Документация, на основании которой выполнен ремонт: 0-03-44ТИ | ||||||
| Даты выполнения работ нач. / оконч. | Наименование сборочных единиц (узлов) Перечень выполненных работ ______________ _____________ Исполнитель Контролер | Трудозатраты, чел.час | Цех (предприятие) -исполнитель | Прим. | ||
| 1 | 2 | 3 | 4 | 5 | ||
| 1. Расшиновать трансформатор | ||||||
| 2. Проверить состояние контактных поверхностей ошиновки | ||||||
| 3. Провести внешний осмотр трансформатора на предмет отсутствия механических повреждений, сколов изоляции, следов утечки масла, загрязнений фарфоровых покрышек | ||||||
| 4. Проверить целостность фундамента | ||||||
| 5. Проверить целостность заземления | ||||||
| 6. Отобрать пробы масла из электромагнитного блока | ||||||
| 7. Проверить уровень масла в баке электромагнитного блока | ||||||
| 8. Измерить емкость и тангенс угла диэлектрических потерь модуля емкостного делителя | ||||||
| 9. Измерить сопротивление изоляции электромагнитного устройства | ||||||
| 10. Измерить ток и потери холостого хода | ||||||
| 11. Зашиновать трансформатор | ||||||
| 12. Произвести проверку затяжки болтов в местах контактных соединений, в месте заземления | ||||||
Руководитель работ ___________________ / __________________________________ /
подпись ДОЛЖНОСТЬ Ф.И.О.
Производитель работ __________________ / __________________________________ /
подпись ДОЛЖНОСТЬ Ф.И.О.
Приложение 17
| электро-энергетическое предприятие | Блок | Ведомость выполненных работ по текущему ремонту трансформатора напряжения 6-10 кВ (масляного) № ___________ | Лист 1 | Листов | ||
| Система / установка (наименование, обозначение) | Цех-владелец ЭЦ | |||||
| Оборудование (наименование, обозначение) | ||||||
| Документация, на основании которой выполнен ремонт: 0-03-44ТИ | ||||||
| Даты выполнения работ нач. / оконч. | Наименование сборочных единиц (узлов) Перечень выполненных работ ______________ _____________ Исполнитель Контролер | Трудозатраты, чел.час | Цех (предприятие) -исполнитель | Прим. | ||
| 1 | 2 | 3 | 4 | 5 | ||
| 1. Расшиновать трансформатор | ||||||
| 2. Проверить состояние контактных поверхностей ошиновки | ||||||
| 3. Очистить трансформатор от загрязнений | ||||||
| 4. Осмотреть трансформатор на отсутствие механических повреждений и течи масла | ||||||
| 5. Очистить от пыли и загрязнений фарфоровые изоляторы трансформатора | ||||||
| 6. Проверить состояние фарфоровых изоляторов | ||||||
| 7. Проверить состояние резиновых уплотнений | ||||||
| 8. Проверить уровень масла в трансформаторе | ||||||
| 9. Проверить целостность заземления трансформатора | ||||||
| 10. Произвести измерение сопротивления изоляции обмоток трансформатора | ||||||
| 11. Зашиновать трансформатор | ||||||
| 12. Произвести проверку затяжки болтов в местах контактных соединений, в месте заземления | ||||||
Руководитель работ ___________________ / __________________________________ /
подпись ДОЛЖНОСТЬ Ф.И.О.
Производитель работ __________________ / __________________________________ /
подпись ДОЛЖНОСТЬ Ф.И.О.
Приложение 18
| электро-энергетическое предприятие | Блок | Ведомость выполненных работ по текущему ремонту трансформатора напряжения 6-10 кВ (с литой изоляцией) № ___________ | Лист 1 | Листов | ||
| Система / установка (наименование, обозначение) | Цех-владелец ЭЦ | |||||
| Оборудование (наименование, обозначение) | ||||||
| Документация, на основании которой выполнен ремонт: 0-03-44ТИ | ||||||
| Даты выполнения работ нач. / оконч. | Наименование сборочных единиц (узлов) Перечень выполненных работ ______________ _____________ Исполнитель Контролер | Трудозатраты, чел.час | Цех (предприятие) -исполнитель | Прим. | ||
| 1 | 2 | 3 | 4 | 5 | ||
| 1. Расшиновать трансформатор | ||||||
| 2. Проверить состояние контактных поверхностей ошиновки | ||||||
| 3. Очистить трансформатор от загрязнений | ||||||
| 4. Осмотреть трансформатор на отсутствие повреждений | ||||||
| 5. Проверить целостность заземления трансформатора | ||||||
| 6. Произвести измерение сопротивления изоляции обмоток трансформатора | ||||||
| 7. Зашиновать трансформатор | ||||||
| 8. Произвести проверку затяжки болтов в местах контактных соединений, в месте заземления | ||||||
Руководитель работ ___________________ / __________________________________ /
подпись ДОЛЖНОСТЬ Ф.И.О.
Производитель работ __________________ / __________________________________ /
подпись ДОЛЖНОСТЬ Ф.И.О.
Приложение 19
Протокол измерения
трансформаторов тока типа ТФРМ, ТФНД, ТГФ, TG
№ ____________ от ____________
электро-энергетическое предприятие
Электрический цех
Группа ВВИ
Тип _________________
Номинальное напряжение _______ кВ. Дисп. наименование_____________
Паспортные данные:
| Фаза | Сопротивление основной изоляции, МОм | Сопротивление изоляции нулевого вывода, МОм | tg б , % | С1, пФ | Т, (С°) |
| А | |||||
| В | |||||
| С |
Результаты испытания:
| Фаза | Сопротивление основной изоляции, МОм | Сопротивление изоляции нулевого вывода, МОм | tg б , % | С1, пФ | Т, (С°) |
| А | |||||
| В | |||||
| С |
Приборы:_______________________________________________________________________
________________________________________________________________________________
Заключение: ___________________________________________________________________
________________________________________________________________________________
Измерения проводил: _____________/ /___________________/
Должность подпись Ф.И.О.
_____________/ /___________________/
Должность подпись Ф.И.О.
Протокол проверил: _____________/ /___________________/
Должность подпись Ф.И.О.
Приложение 20
Протокол измерения
трансформаторов напряжения
№ ____________ от ____________
электро-энергетическое предприятие
Электрический цех
Группа ВВИ
Тип _________________
Номинальное напряжение _______ кВ. Дисп. наименование_____________
Паспортные данные:
| Фаза | Сопротивление основной изоляции, МОм | Т, (С°) |
| А | ||
| В | ||
| С |
Результаты испытания:
| Фаза | Сопротивление основной изоляции, МОм | Т, (С°) |
| А | ||
| В | ||
| С |
Приборы:__________________________________________________________________
___________________________________________________________________________
Заключение: ________________________________________________________________
___________________________________________________________________________
Измерения проводил: _____________/ /___________________/
Должность подпись Ф.И.О.
_____________/ /___________________/
Должность подпись Ф.И.О.
Протокол проверил: _____________/ /___________________/
Должность подпись Ф.И.О.
Приложение 21
электро-энергетическое предприятие
Электрический цех
Группа ВВИ
ПРОТОКОЛ № ________
испытаний трансформаторного масла
Дата отбора _______________ 200_г. Дата испытания ________________ 200_г.
Наименование аппарата __________________________________________________
Зав. № ____________________________ ГОСТ масла _________________________
Причина отбора _________________________________________________________
1-й пробой _____________ 2-й пробой _____________ 3-й пробой_______________
4-й пробой _____________ 5-й пробой _____________ 6-й пробой_______________
средний _________________
Заключение: ______________________________________________________________
__________________________________________________________________________
tg при Т=200С ________________ tg при Т=700С ____________________
tg при Т=900С ________________
Заключение: ______________________________________________________________
__________________________________________________________________________
Испытания производил ____________________ _____________________________
(подпись) (Должность) (Ф.И.О.)
Проверил ____________________ _____________________________
(подпись) (Должность) (Ф.И.О.)
Приложение 22
электро-энергетическое предприятие
Химический цех
ПРОТОКОЛ № ______
от «____» _______________ 200_г.
анализа трансформаторного масла
Дата отбора ___________________ Место отбора _________________________
Вид оборудования _____________ Марка масла __________________________
Причина отбора ___________________________________________________________
Вид анализа _______________________________________________________________
Результаты анализа
| ПОКАЗАТЕЛЬ | НОРМА | ФАКТИЧЕСКИ |
| 1. Кислотное число | ||
| 2. Температура вспышки | ||
| 3. Влагосодержание | ||
| 4. Механические примеси | ||
| 5. Содержание водорастворимых кислот и щелочейап/с | ||
| 6. |
Заключение: масло________________________________________________________
_________________________________________________________________________
Анализ выполнил лаборант _______________________ / Ф.И.О. /
Инженер лаборатории __________________________ / Ф.И.О. /
Приложение 23

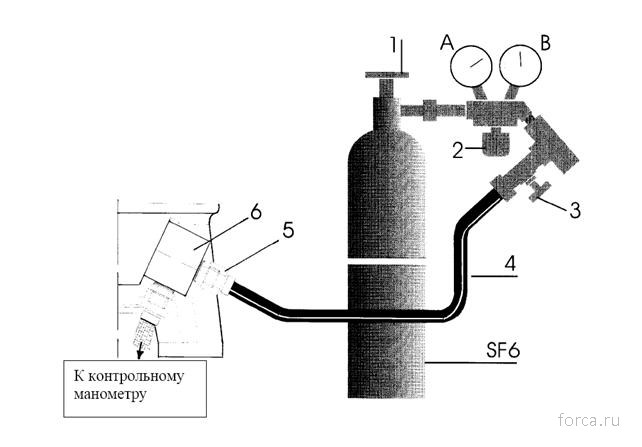

Схема заполнения элегазом трансформатора тока TG.
 |
| 1 – вентиль баллона 2 – вентиль редуктора 3 – вентиль 4 – шланг 5 – переходник шланга 6 – наполнительный клапан на трансформаторе А – манометр высокого давления В – манометр низкого давления |
1) Собрать устройство для заполнения (редуктор-шланг-наконечнник).
2) Вентиль дросселя на редукторе установить в положение «закрыто».
ВНИМАНИЕ! Заполнение трансформатора газом необходимо начинать с элегаза.
3) Устройство для заполнения установить на баллон.
4) Открыть главный кран на баллоне. Немного приоткрыть вентиль дросселя. Для удаления воздуха из шланга нажатием на внутренний стержень наконечника продуть шланг элегазом, примерно 3-5 секунд.
5) Снять крышку с наполнительного клапана трансформатора и присоединить к нему наконечник устройства.
6) Открывая вентиль дросселя на редукторе, установить давление на манометре низкого давления “В” до значения, превышающего значение на денсиметре приблизительно на 1 Бар (0,1 МПа). В процессе заполнения поддерживать перепад давления.
7) Контроль давления осуществлять по показанию денсиметра трансформатора тока.
8) При достижении парциального давления элегаза закрыть вентиль редуктора и отсоединить наконечник шланга от наполнительного клапана.
9) Дозаполнить трансформатор азотом до рабочего давления. Заполнение азотом производить в той же последовательности (п.п. 2-7).
10) Отсоединить наконечник устройства и установить крышку на наполнительный клапан трансформатора.
11) Давление, показываемое денсиметром, установленным на трансформаторе, записать в журнал эксплуатации оборудования.
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ И ДОПОЛНЕНИЙ
| Номер изменения | Номера листов | Всего листов | № эксплуатационного документа | Входящий номер извещения и дата утверждения | Должность, фамилия, подпись отв. лица по подразделению | Дата внесения изменений (дополнений) | |||
| Измененных | Замененных | новых | изъятых | ||||||
ЛИСТ РЕГИСТРАЦИИ ПЕРЕСМОТРА
| Номер и дата утверждения извещения | Запись о продлении действия данного документа | Должность, фамилия, подпись отв. лица по подразделению. Дата заполнения |
ЛИСТ ОЗНАКОМЛЕНИЯ
| Дата | Ф.И.О. | Должность | Подпись | Прим- ечание |
ЛИСТ ОЗНАКОМЛЕНИЯ С ДОПОЛНЕНИЯМИ И ИЗМЕНЕНИЯМИ
| Дата | Ф.И.О. | Должность | Подпись | Прим- ечание |
