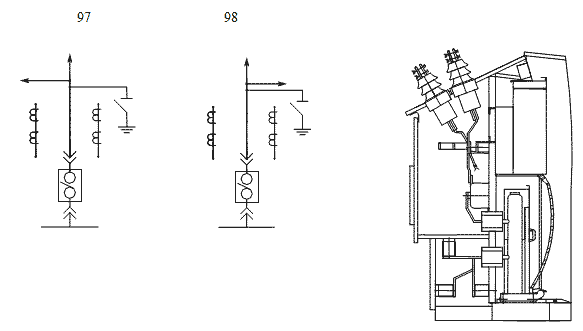

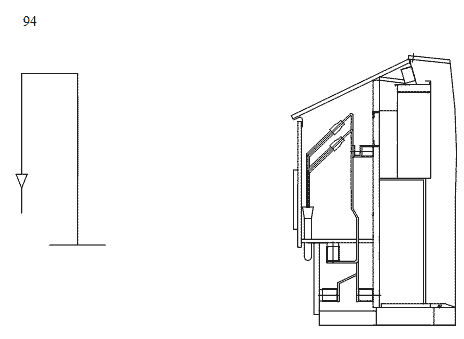

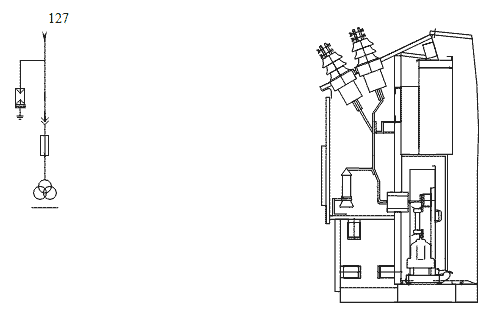

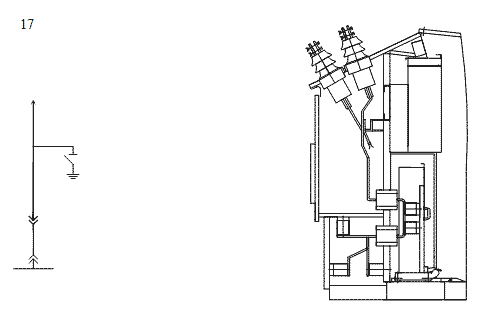

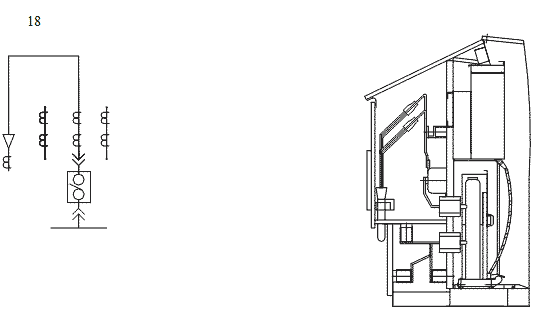

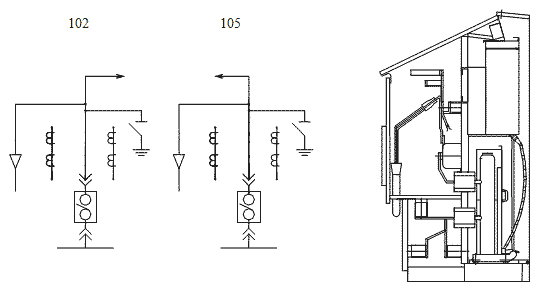

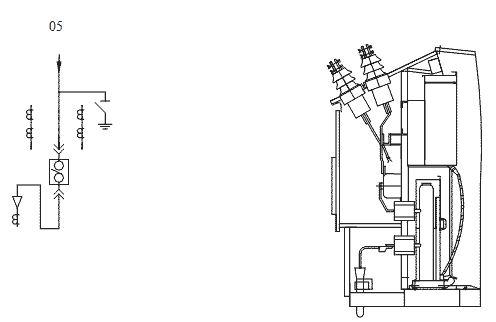

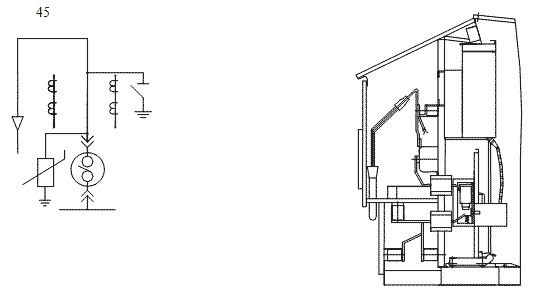

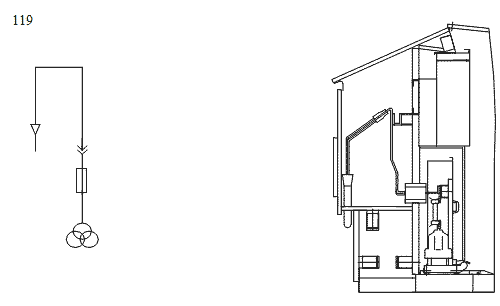

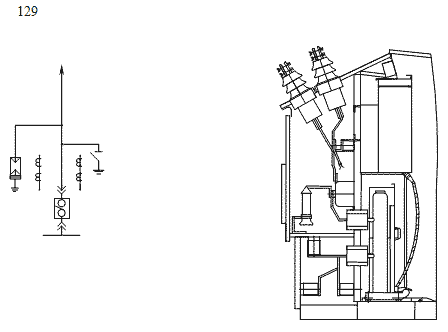

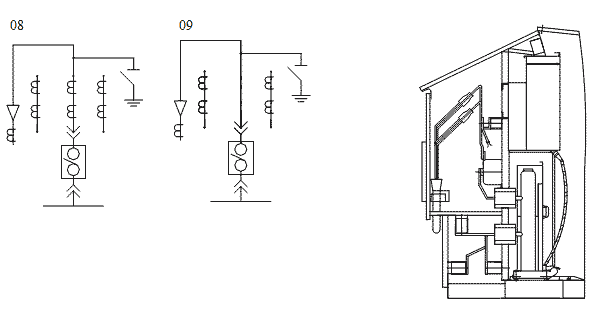

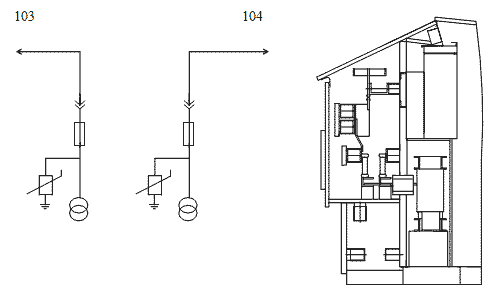

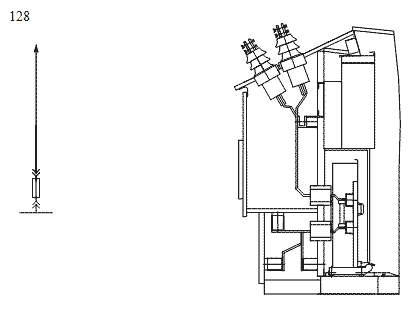

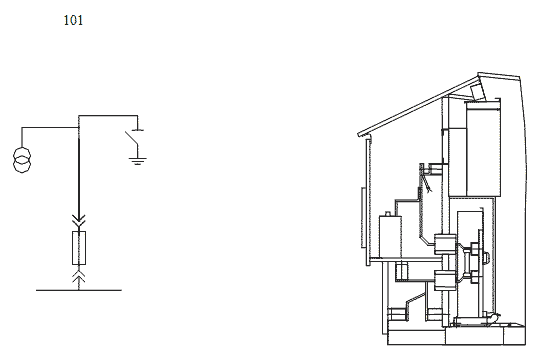

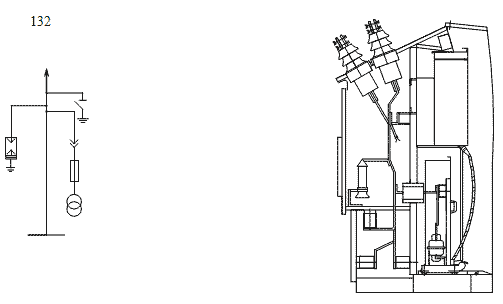

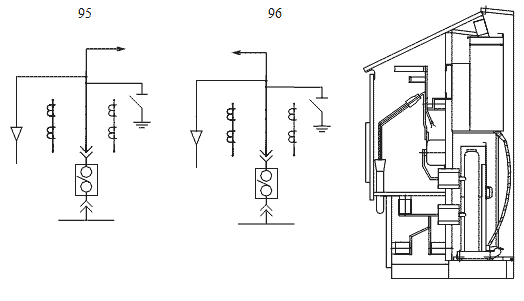

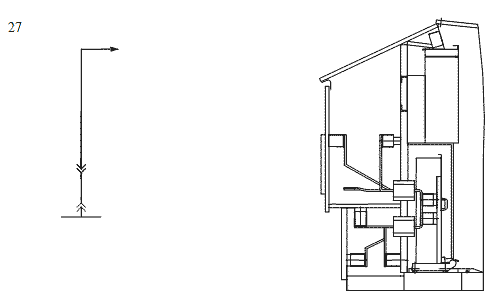

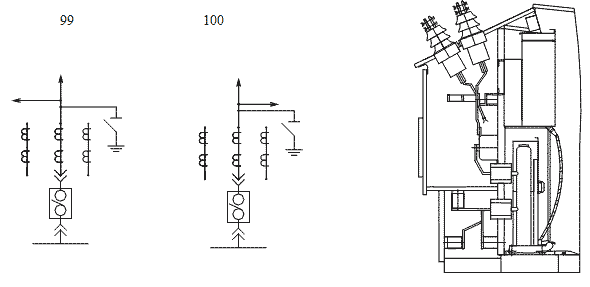

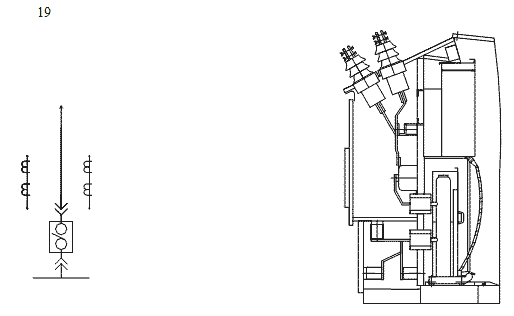

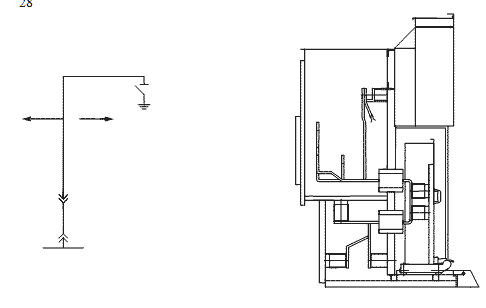

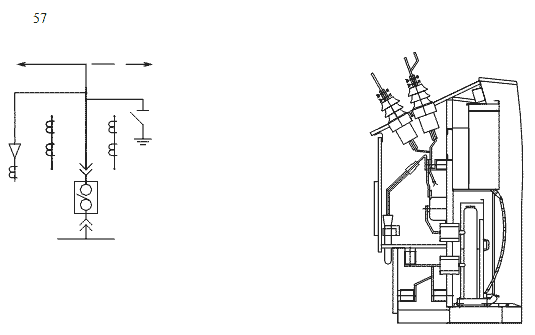

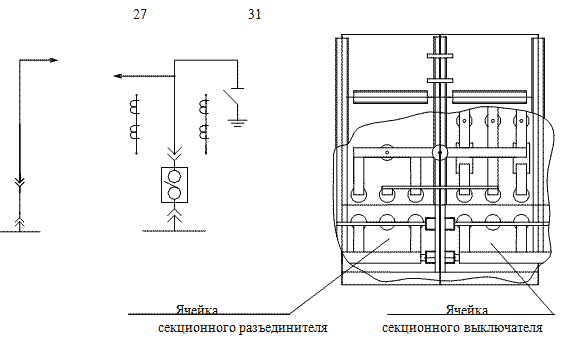

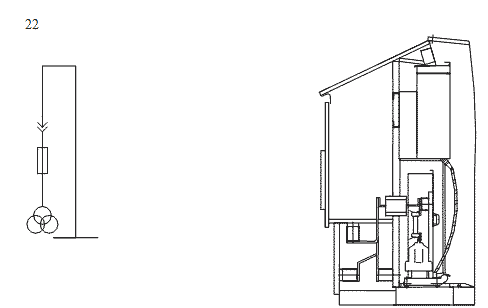

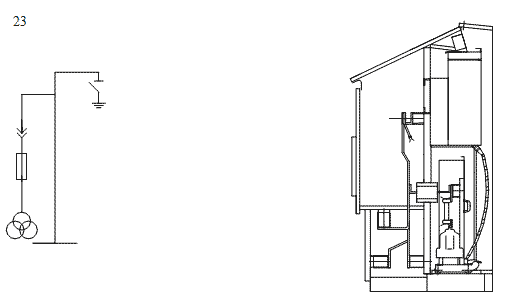

Принципиальные схемы соединений главных цепей ячеек и шкафов КРУ приведены в таблицах 1 и 2 (см. листы 11-30).

Конструкция ячейки КРУ с кабельным вводом или выводом позволит подключить не более 4-х высоковольтных кабелей сечением не более 35240 мм. Необходимость установки датчиков тока и их количество определяется заказчиком в зависимости от номинального тока главных цепей (не более 4-х на одну ячейку).

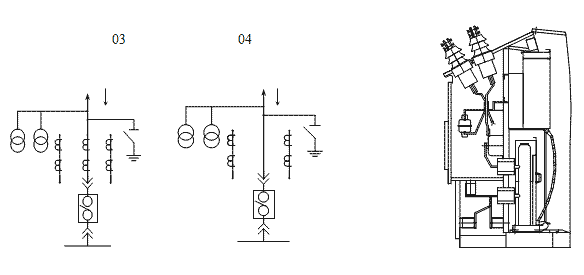

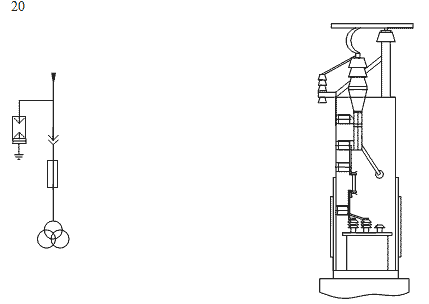

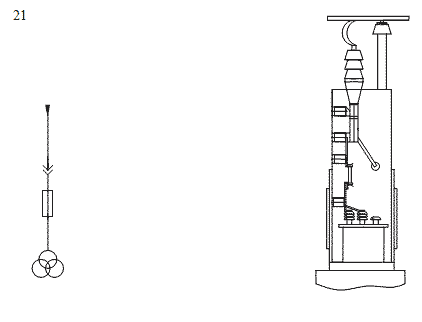

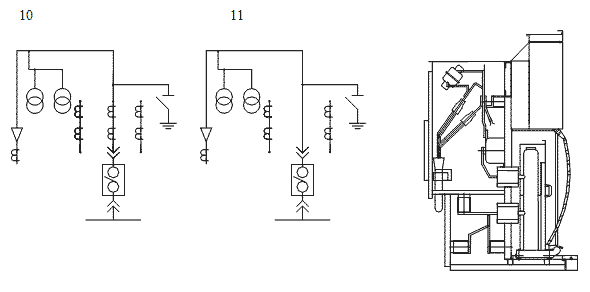

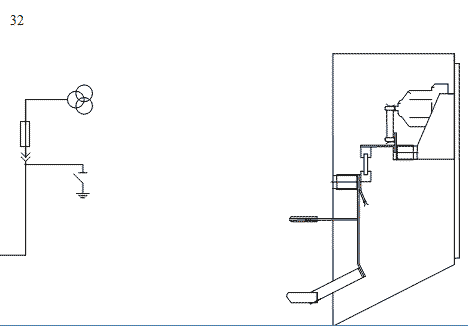

Отдельно стоящие шкафы по схемам 20 и 21 изготавливаются только с трансформатором напряжения НАМИТ-10 на 6 или 10 кВ. Навесной шкаф с ТН по схеме 32 – с трансформаторами напряжения ЗНОЛ.09-6(10); ячейки ввода (вывода) по схемам 03, 04, 10 и 11 – только с трансформаторами напряжения НОЛ.08-6(10).

Тип трансформатора напряжения в остальных ячейках определяется заказчиком.

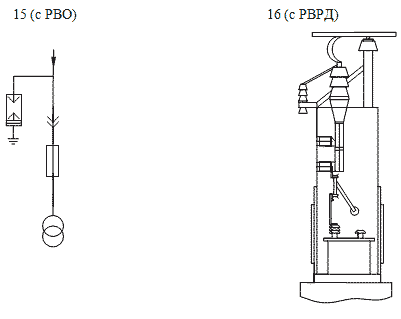

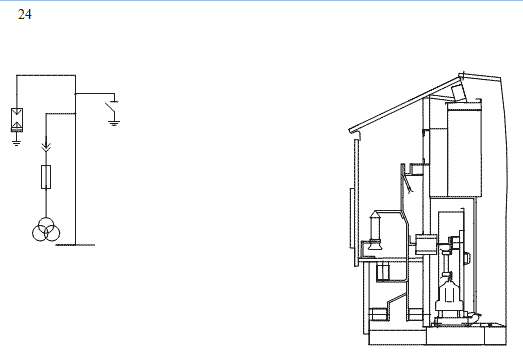

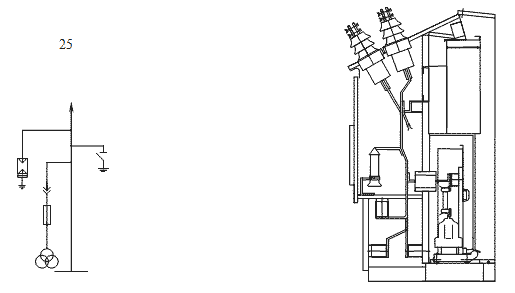

Шкафы по схемам 15, 20 и ячейки по схемам 24, 25 изготавливаются только с разрядниками РВО-6(10); шкаф по схеме 16 – с разрядниками РВРД-6(10).

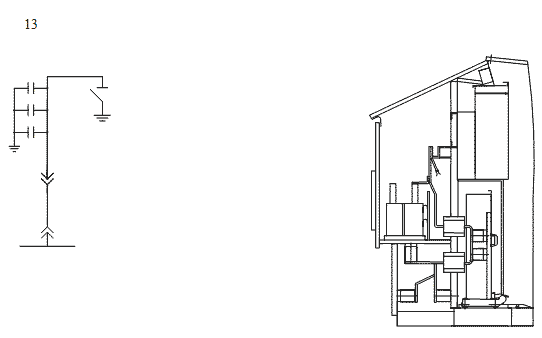

В ячейке по схеме 13 для снижения величины перенапряжения на сборных шинах устанавливаются конденсаторы. Мощность конденсаторов – не более 25 кВА на фазу (при приложении к конденсатору полного линейного напряжения). Установка конденсаторов мощностью свыше 25 кВА недопустима из-за ограниченной коммутационной способности контактов выкатной части.

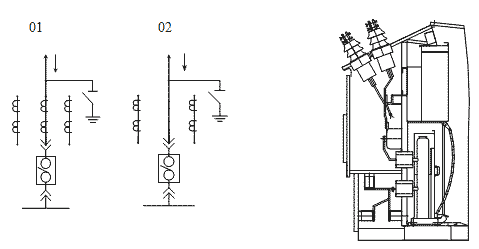

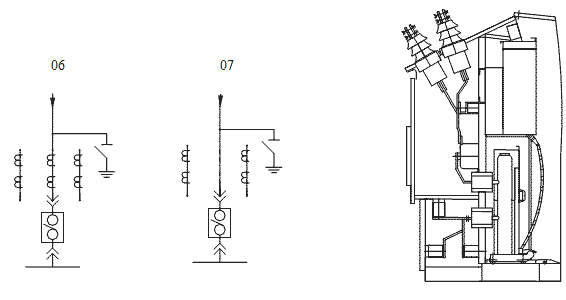

Для осуществления воздушного ввода на ток более 1600 А используются ячейки по схемам 01 или 03 и 06, а также 02 или 04 и 07, включенные параллельно с помощью шинных перемычек.

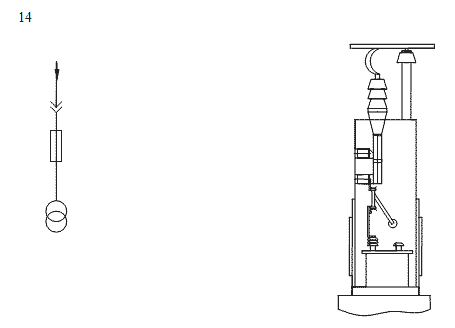

В отдельностоящих шкафах по схемам 14-16 устанавливаются масляные трансформаторы собственных нужд типа ТСКС-40/145-10.

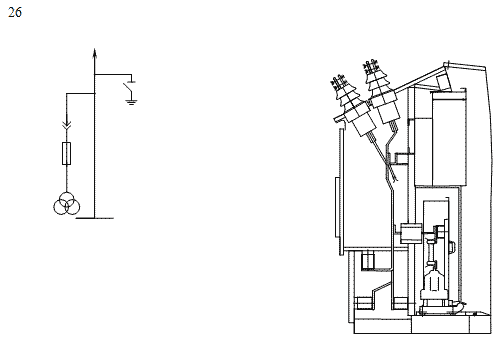

Воздушные выводы ячеек по схемам 25 и 26 предназначены в основном для подключения при необходимости шкафов ТСН по схемам 14-16 к сборным шинам распредустройства.

При необходимости завод может разработать и изготовить КРУ по нетиповым схемам
