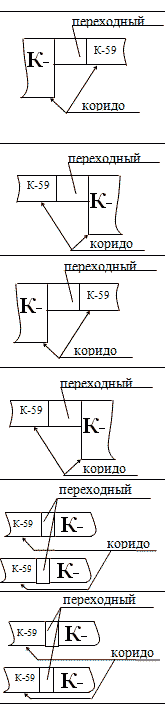

Шкаф ВЧ м переходные шкафы.

№ схемы	Назначение шкафа	Взаимное расположение КРУ	Ном. ток, А	Ток термической стойкости	Климатическое исполнение
33	Шкаф аппаратуры ВЧ-связи и телемеханики.				УХЛ1
34	Шкаф переходной, соединяющий секционный выключатель К-37, К-XIII со шкафом секционирования К-59, правый		1000; 1600	20	У1
35	Шкаф переходной, соединяющий секционный выключатель К-37, К-XIII со шкафом секционирования К-59, левый		1000; 1600	20	У1
36	Шкаф переходной, соединяющий сборные шины К-37, K-XIII со сборными шинами К-59, правый		1000; 1600; 2000; 3150	20	У1
37	Шкаф переходной, соединяющий сборные шины К-37, K-XIII со сборными шинами К-59, левый		1000; 1600; 2000; 3150	20	У1
106	Шкаф переходной, соединяющий секционный выключатель К-VI У с ячейкой секционирования К-59		1000; 1600	20	У1
115	Шкаф переходной, соединяющий сборные шины К-VI У со сборными шинами К-59		1000; 1600; 2000	20	У1
