2. СТРУКТУРА И ОСНОВНЫЕ ЭЛЕМЕНТЫ

С целью обеспечения безопасности, шкаф разделен на пять отсеков (см. рис. 2) отсека выкатного выключателя, отсека сборных шин, кабельного отсека, шкафа вторичных цепей и отсека дополнительного оборудования.

ОТСЕК СБОРНЫХ ШИН

Доступ в отсек обеспечивается через съемные клапаны наверху КРУ. В отсеке расположены сборные шины, выполненные из чистой электролитической меди с закругленными кромками и сечением, выбираемым в зависимости от номинального тока. В зависимости от исполнения шкафа, в отсеке также могут располагаться датчики напряжения, позволяющие определять наличие напряжения ШМ.

ОТСЕК ВЫКАТНОГО ЭЛЕМЕНТА

Встраиваемый модуль отсека выкатного элемента (рис. 3) состоит из вакуумного выключателя (SION ЗАЕ «Сименс», ВБП/ВБМ ОАО «НПП «Контакт», ВВЯЭЛ «Таврида Электрик», VD-4, VS «АВВ», ЭВОЛИС, LF «Шнайдер Электрик») на 12/24 кВ, 800/3150 A («Siemens») (поз. 8), установленного на кассету (поз. 5) и отделенного от отсека СШ шторочным механизмом (поз. 3)

Выкатной элемент встраиваемого модуля может находиться в двух положениях:

1. Контрольном — доступ к неподвижным контактам закрыт шторками (рис. 4а)
2. Рабочем — шторки открыты, подвижные втычные контакты ВВ образуют единый электрический контакт с неподвижными контактами (рис. 46)

КАБЕЛЬНЫЙ ОТСЕК

Доступ в отсек обеспечивается через дверь усиленной конструкции, которая блокируется в закрытом положении. Дверь можно открыть, приподняв ее вверх и потянув на себя. Дверь не откроется, если ВВ находится в рабочем положении или не включен заземлитель.

Для обзора отсека на двери расположено смотровое окно, а также лампа освещения. Для осуществления обогрева на боковой стенке кабельного отсека размещен нагревательный элемент, управляемый термостатом, расположенным на внутренней стороне двери.

Для определения наличия напряжения КП внутри отсека расположены датчики напряжения (ДН).

Каждая ячейка оборудована шиной заземления, которая легко соединяется с соседними ячейками. Все элементы конструкции КРУ подсоединены к шине заземления. Навесные элементы заземлены при помощи медных жгутов или гибких кабелей. Все остальные металлические элементы выполнены из оцинкованного листового железа, что гарантирует целостность заземления всего устройства.

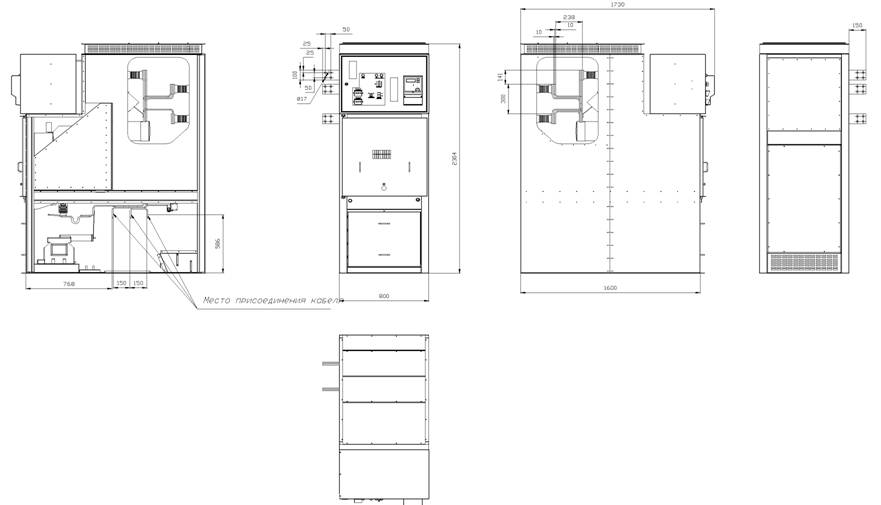

Рис.1.1. Общий вид и габаритные размеры КРУ2-CT10

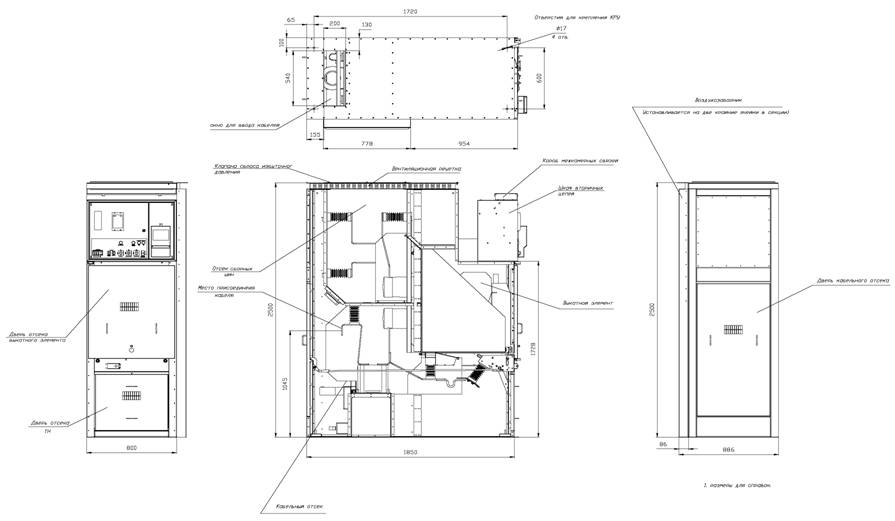

Рис.1.2. Общий вид и габаритные размеры КРУ2-CT20

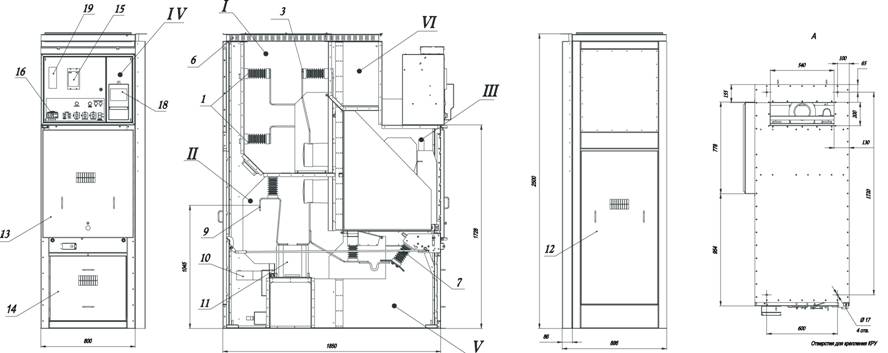

1. Отсек сборных шин: 1.Изолятор опорный; 3 Шины сборные; 6. Разгрузочный клапан.
2. Кабельный отсек: 7. Заземлитель с опорными изоляторами и датчиком напряжения; 9. Шинные отводы для присоединения кабеля; 10. Трансформаторы тока нулевой последовательности; 11. Трансформаторы тока ; 12. Дверь кабельного отсека.
3. Отсек выкатного выключателя: 13. Дверь отсека выкатного элемента; 14. Встраиваемый модуль: выкатной элемент на базе силового вакуумного выключателя (SION ЗАЕ «Сименс», ВБП/ВБМ ОАО «НПП «Контакт», ВВЯЭЛ «Таврида Электрик», VD-4, VS «АВВ», ЭВОЛИС, LF «Шнайдер Электрик») в комплекте со шторочным механизмом.
4. Шкаф вторичных цепей: 1 5.Блок релейной защиты MICOM (SEPAM, SIPROTEC и др.). 16. Индикатор наличия напряжения КЛ; 18.Счётчик электрической энергии типа «Евро АЛЬФА» или др.; 19 Мнемосхема.
5. Отсек трансформаторов тока и напряжения: в зависимости от схемы главных цепей могут быть установлены измерительные трансформаторы напряжения.
6. Отсек дополнительного оборудования: заземлитель сборных шин, или измерительные трансформаторы на сборных шинах.

Рис. 2. Структура и основные элементы шкафа КРУ2-CT (На основе КРУ2-CT20)

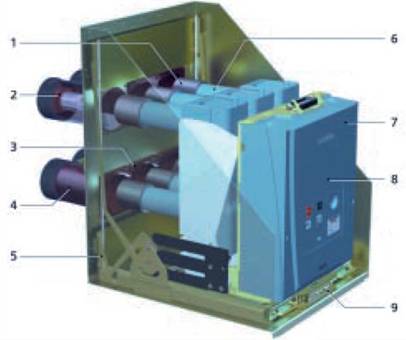

1. Верхняя контактная система; 2. Неподвижные контакты; 3. Шторочный механизм; 4. Нижняя контактная система; 5. Кассета; 6. Подвижные контакты; 7. Панель управления ВВ; 8. Вакуумный выключатель (ВВ); 9. Выкатной элемент.

Рис. 3. Основные элементы отсека выкатного выключателя

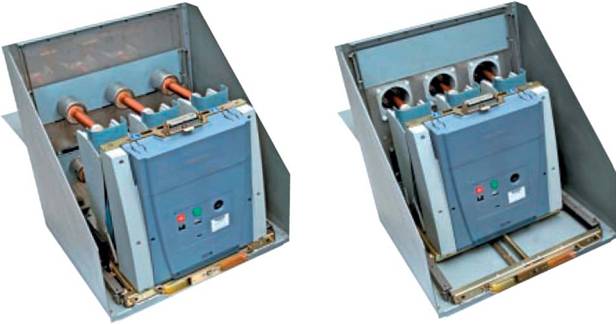

а) контрольное положение б) рабочее положение

ШВЦ выполнен отдельной встраиваемой сборочной единицей.

В нормальном режиме (при наличии напряжения в цепях управления приводом ВВ) взвод пружин привода

Рис. 4. Положения выкатного выключателя в отсеке выкатного элемента

ОТСЕК ВТОРИЧНЫХ ЦЕПЕЙ

В отсеке расположены:

1. короб межкамерных соединений.
2. шкаф вторичных цепей (ШВЦ).

осуществляется автоматически мотором-редуктором, расположенном внутри ВВ. В этом случае управление ВВ осуществляется кнопками включения и отключения ВВ, расположенными на двери ШВЦ. Включение ВВ может быть как местным, так и дистанционным, для чего служит переключатель на двери ШВЦ.

Сигнальные лампы расположенные на двери, сигнализируют о включенном ВВ — лампа зеленого цвета, либо замкнутых заземляющих ножах заземлителя — лампа красного цвета.
