9. СЕТКА ПЕРВИЧНЫХ СХЕМ

КРУ2-СТ «Сети» схемы

КРУ2-СТ «Сети» схемы 2

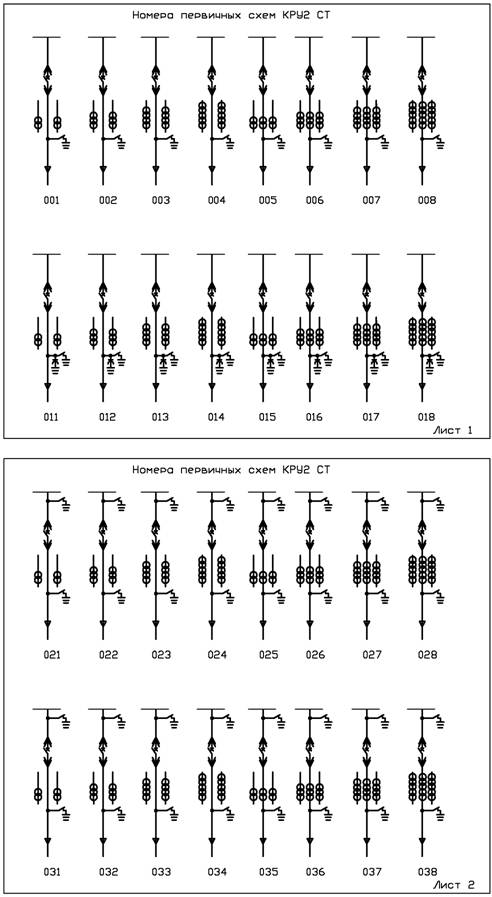

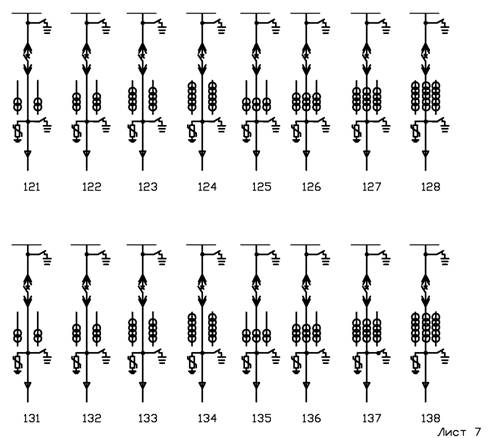

Номера первичных схем КРУ2 СТ

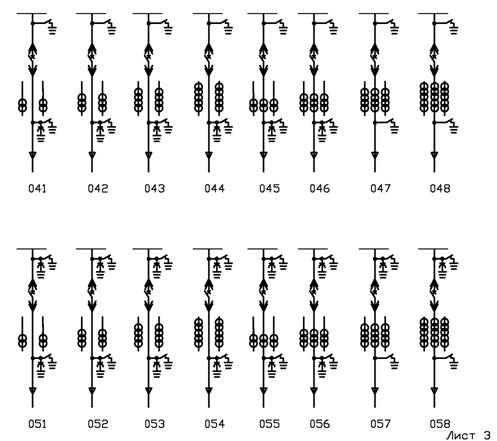

Номера первичных схем КРУ2 СТ

Номера первичных схем КРУН СТ

Номера первичных схем КРУН СТ

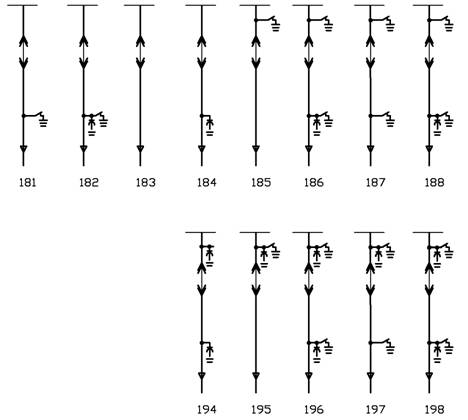

Номера первичных схем КРУ2 СТ

Номера первичных схем КРУ2 СТ

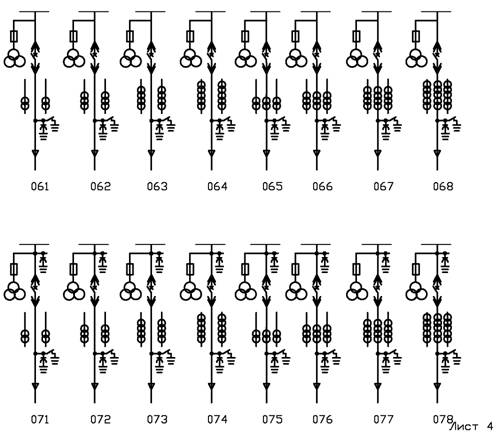

Номера первичных схем КРУ2 СТ

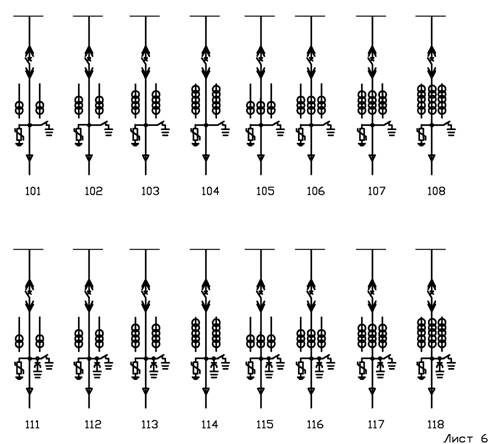

Номера первичных схем КРУ2 СТ

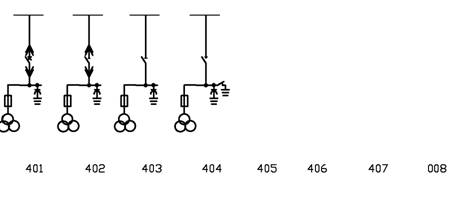

Номера первичных схем KPУ2 СТ

Номера первичных схем КРУ2 СТ

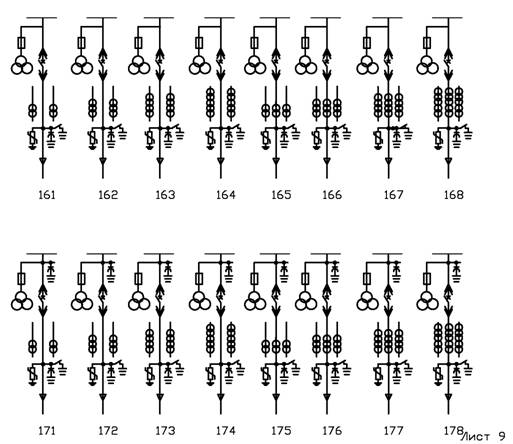

Номера первичных схем КРУ2 силового трансформатора

Номера первичных схем КРУ2 силового трансформатора

Пример кода для ввода! ' 4,20,06,167,3 '

Номинальный ток шин - 2500 А Номинальное напряжение -20кВ Ввод

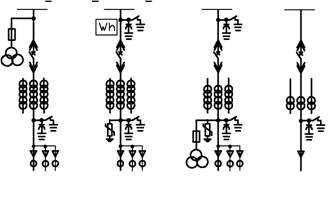

Примеры первичных схем

Примеры первичных схем

Первичная схема 167 Подключение - три кабеля на фазу боковых заставок сборных шин нет

Код первичной схемы

C,VV,TIP,SH,K-ZZ где С- ток шин шкафа VV- ном. напряжение TIP-тип шкафа SH-номер перв. схемы ZZ- наличие боковой заставки отсека сборных шин

Варианты! С- 0 -630А

-800А

-1250А

-1600А

-2500А

-3150А VV- 06 - 6кВ

10 -10кВ 20 -20кВ TIP- 03- ТСН

- Отх.лин, к трансформатору

- Отх.лин

- Ввод

- СВ

- ТН

- СВН (CP)

SH- 100...999

К- кол-во кабельных подключений, ZZ- заставка Боковая

малая правая

малая левая

  1. малая правая 20 Большая левая
