КРУЭ 220 кВ CHINT - Компоновка

1. КРУЭ 220 кВ CHINT
2. Конструкция
3. Компоновка
4. Стандарты, транспортировка, монтаж

5. Стандартная компоновка

5.1 Стандартная главная проводка

Подключение одинарной шины

Подключение двойной шины (см. рис. 5.1)

Цепь - соединитель трансформаторной группы

Проводка 11/2

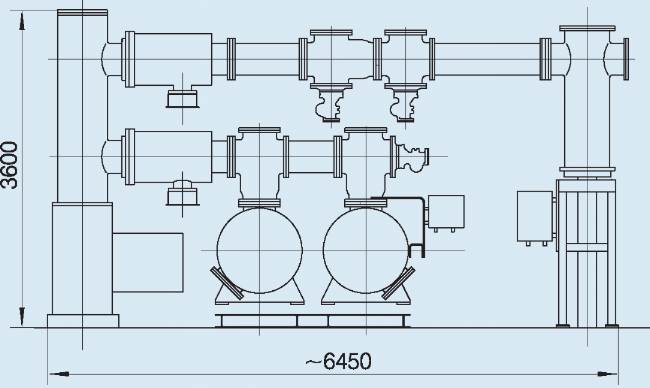

Рис. 5.1 Соединитель двойной шины - входящая и выходящая кабельная линия

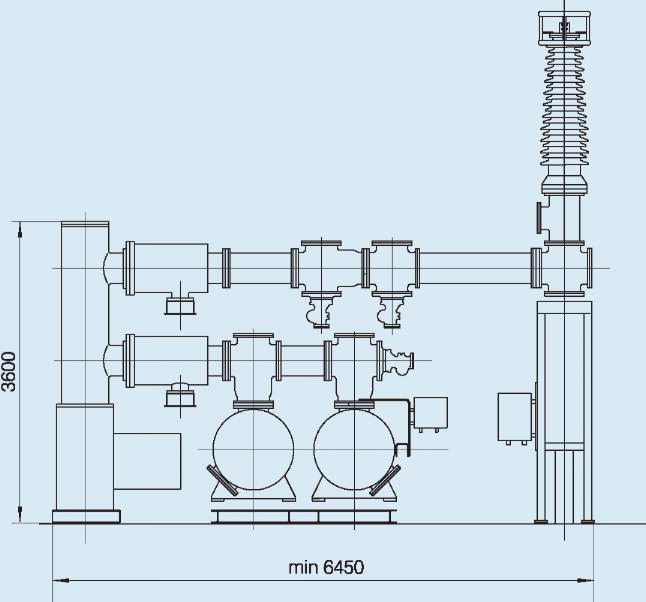

Рис. 5.2 Соединитель двойной шины - входящая и выходящая воздушная линия

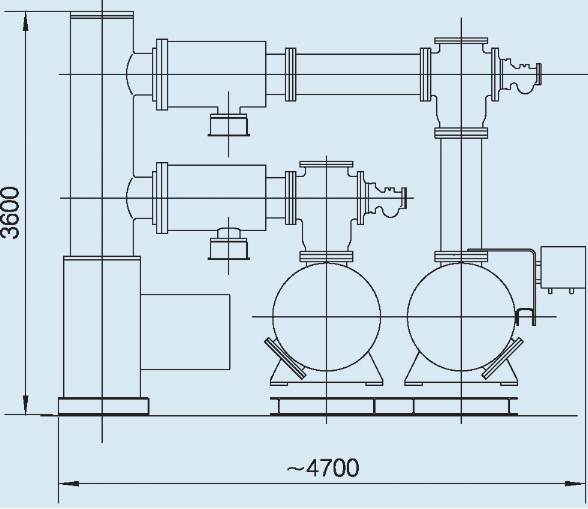

Рис. 5.3 Шина

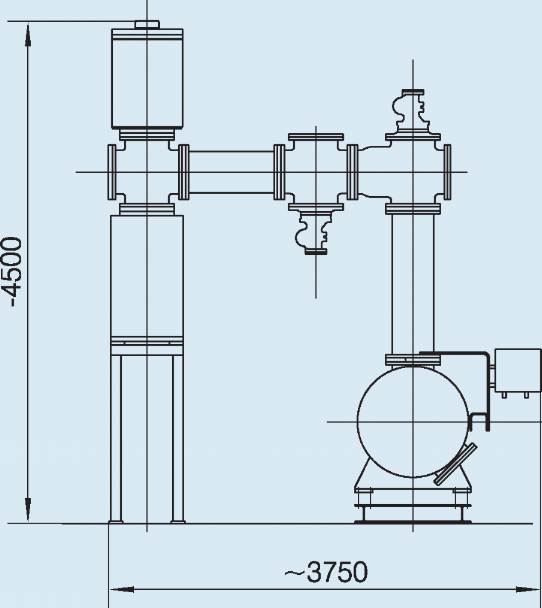

Рис. 5.4 Контур измерений и защиты

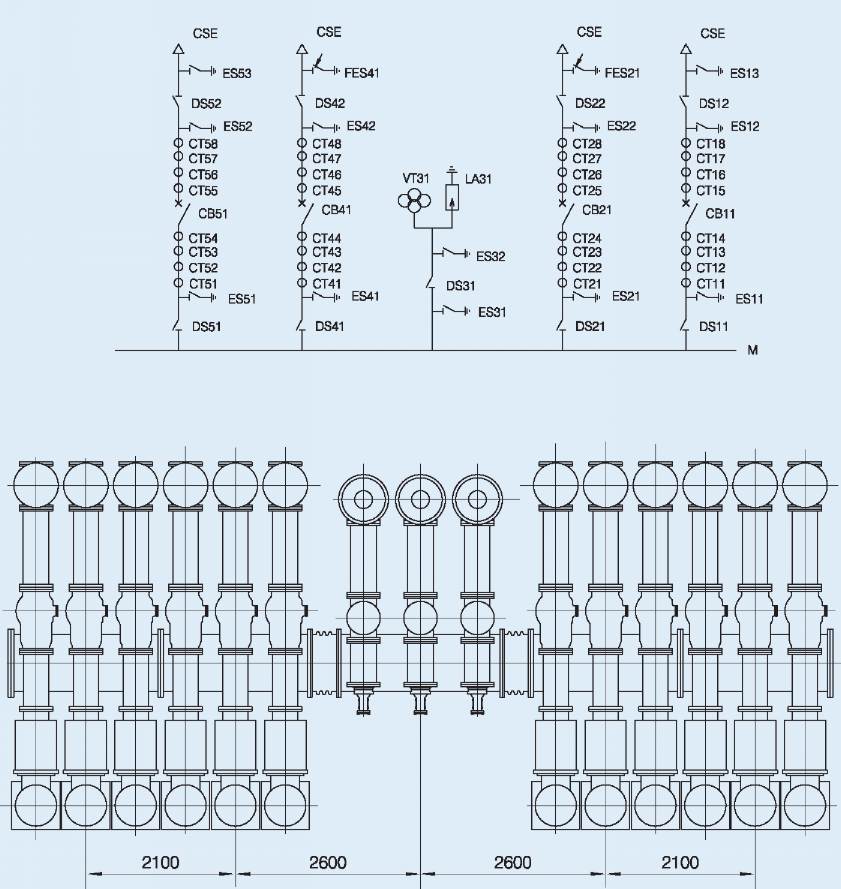

Рис. 5.5 Компоновочный чертеж главной проводки одинарной шины

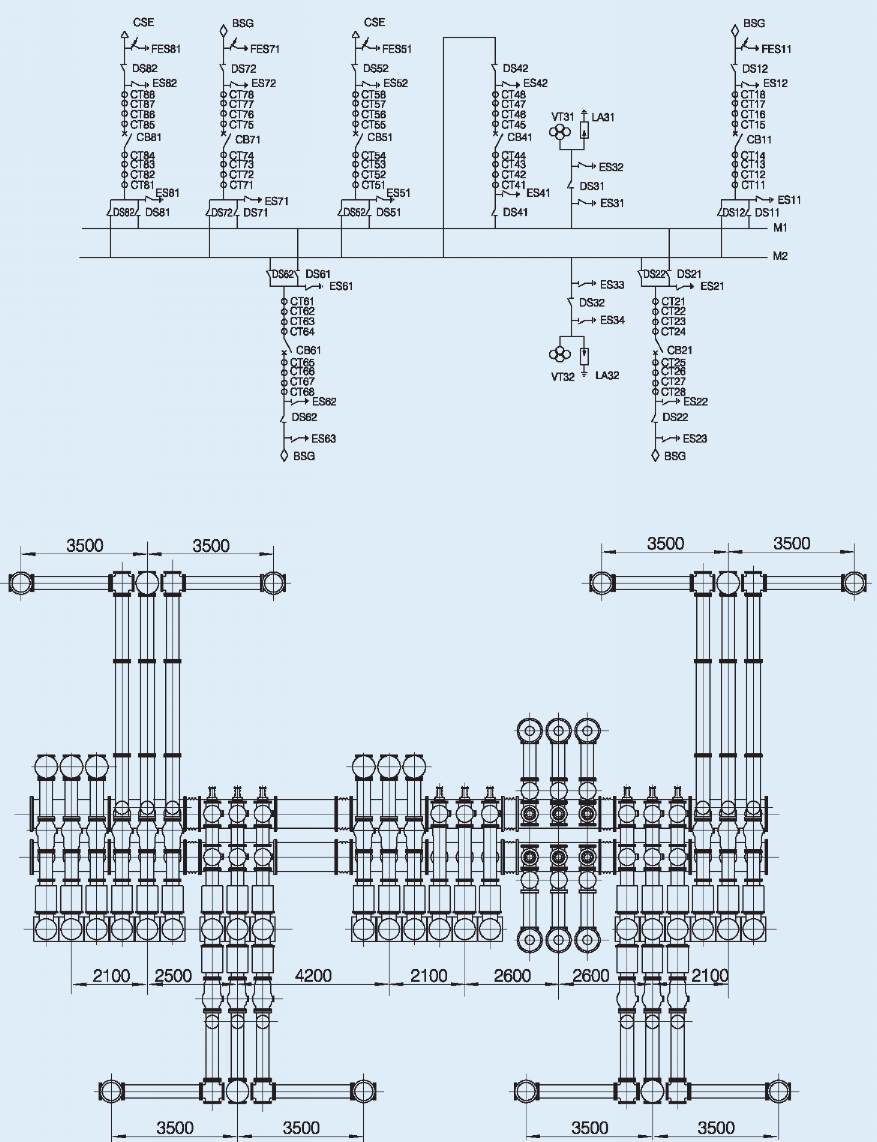

Рис. 5.6 Компоновочный чертеж главной проводки двойной шины
