КРУЭ 220 кВ CHINT
Страница 1 из 4

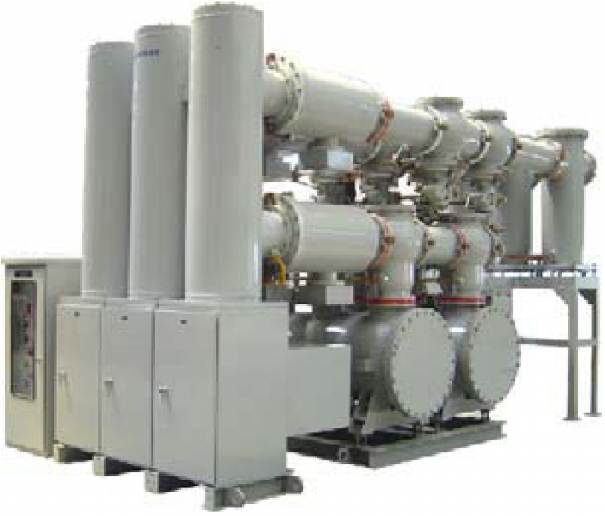

Комплектное распределительное устройство с элегазовой изоляцией (КРУЭ) на напряжение 220 кВ CHINT
1. Введение
Комплектное распределительное устройство с элегазовой изоляцией имеет компактную конструкцию, оно надежно и безопасно в эксплуатации. Данные устройства используются во всем мире. КРУЭ 220 кВ компании CHINT (Китай) соответствует стандартам 1ЕС(МЭК)62271-203.
КРУЭ может использоваться на специализированных электростанциях или на подстанциях:
в городах с большой плотностью населения, благодаря небольшим габаритным размерам;
в зонах с повышенной загрязненностью или агрессивными средами (на морском побережье, на горнодобывающих предприятиях, химических заводах и т.п.);
на гидроэлектростанциях, т.к. походит для подземных подстанций. Электростанция, на которой установлено КРУЭ, получает ряд преимуществ, благодаря экономии места, требуемого для установки, повышению стабильности и технико-экономическим показателям.
2. Технические параметры
Таблица 2.1 Условия эксплуатации
| № | Название | Единица измерения | Значение | |
| 1 | Место установки | В помещении или на открытом воздухе | ||
| 2 | Температура окружающей среды | °С | -30—1-40 | |
| 3 | Солнечное излучение (на открытом воздухе) | Вт/м2 | 1000 | |
| 4 | Относительная влажность | Среднесуточное значение Среднемесячное значение | % | <95 <90 |
| 5 | Макс, скорость ветра (на открытом воздухе) | м/с | 34 | |
| 6 | Давление насыщенного пара | Среднесуточное значение | кПа | <2.2 |
| Среднемесячное значение | <1.8 | |||
| 7 | Сейсмостойкость | Горизонтальное ускорение Вертикальное ускорение | 9 | 0.3 0.15 |
| 8 | Высота установки над уровнем моря | м | <1000 | |
Таблица 2.2 Номинальные параметры КРУЭ 220 кВ
| № | Название | Единица измерения | Значение | |
| 1 | Напряжение | кВ | 220 | |
| Максимальное рабочее напряжение | кВ | 252 | ||
| 2 | Частота | ГЦ | 50 | |
| 3 | Номинальный ток | А | 2000/2500/3150 | |
| 4 | Кратковременно выдерживаемый сквозной ток, 3с | кА | 40/50 | |
| 5 | Максимально выдерживаемый ток (пиковый) | кА | 100/125 | |
| 6 | Выдерживаемое напряжение при промышленной частоте, 1 мин | кВ | 395/460 | |
| 7 | Выдерживаемое напряжение грозового импульса (пиковое) Выдерживаемое напряжение при промышленной частоте при нулевом давлении, 5мин | кВ кВ | 950/1050 189 | |
| 9 | Давление SF6(20C) | Выключатель Другие камеры | МПа | 0.6 0.4 |
| 10 | Ежегодная утечка SF6 | % | <0.5 | |
| 11 | Степень защиты вспомогательной цепи и движущихся частей | IP4XW/IP5XW | ||
Таблица 2.3 Автоматический выключатель
| № | Название | Единица измерения | Значение | |||||
| 1 | Ток отключения короткого замыкания | кА | 40/50 | |||||
| 2 | Ток короткого замыкания (пиковый) | кА | 100/125 | |||||
| 3 | Коэффициент отключения первой фазы | 1.5 | ||||||
| 4 | Выдерживаемое напряжение при промышленной частоте, 1 мин | Между разомкнутыми контактами Относительно земли | кВ | 460+145 460 | ||||
| 5 | Выдерживаемое напряжение грозового импульса (пиковое) | Между разомкнутыми контактами Относительно земли | кВ | 1050+206 1050 | ||||
| № | Название | Единица измерения | Значение | |||||
| 6 | Выдерживаемое напряжение при промышленной частоте при нулевом давлении, 5мин | Между разомкнутыми контактами Относительно земли | кВ | 189 | ||||
| 7 | Номинальный рабочий цикл | О-О.Зс-ВО-180С-В0 | ||||||
| 8 | Общее время отключения | мс | <60.0 | |||||
| 9 | Время замыкания (включение) | мс | <110 | |||||
| 10 | Время размыкания (отключение) | мс | <30 | |||||
| 11 | Привод | Пружинный | ||||||
| 12 | Напряжение контура управления | в | DC110/220 | |||||
| 13 | Напряжение вспомогательной цепи | В | DC220, АС220/380 | |||||
Таблица 2.4 Разъединитель
| № | Название | Единица измерения | Значение | |
| 1 | Выдерживаемое напряжение при промышленной частоте, 1 мин | Между разомкнутыми контактами | кВ | 460+145 |
| Относительно земли | 460 | |||
| 2 | Выдерживаемое напряжение грозового импульса (пиковое) | Между разомкнутыми контактами | кВ | 1050+206 |
| Относительно земли | 1050 | |||
| 3 | Выдерживаемое напряжение при промышленной частоте при нулевом давлении, 5мин | Между разомкнутыми контактами | ||
| Относительно земли | кВ | 189 | ||
| 4 | Время замыкания (включение) | с | <4 | |
| 5 | Время размыкания (выключение) | с | <4 | |
| 6 | Емкостный ток выкл.-вкл. | А | 0.5 | |
| 7 | Индукционный ток выкл.-вкл. | А | 0.5 | |
| Привод | Электрический или электропружинный | |||
| 9 | Напряжение контура управления | В | DC110/220 | |
| 10 | Напряжение вспомогательной цепи | В | DC220, АС220/380 | |
Таблица 2.5 Заземлитель
| № | Название | Единица измерения | Значение | |
| 1 | Выдерживаемое напряжение при промышленной частоте, 1 мин | Относительно земли | кВ | 460 |
| 2 | Выдерживаемое напряжение грозового импульса (пиковое) | Относительно земли | кВ | 1050 |
| 3 | Выдерживаемое напряжение при промышленной частоте при нулевом давлении, 5мин | Относительно земли | кВ | 189 |
| 4 | Время замыкания (включение) | с | <4 | |
| 5 | Время размыкания (отключение) | с | <4 | |
| 6 | Привод | Электрический | ||
| 7 | Напряжение контура управления Напряжение вспомогательной цепи | В В | DC110/220 DC220, АС220/380 |
Таблица 2.6 Заземляющий выключатель
| № | Название | Единица измерения | Значение |
| 1 | Выдерживаемое напряжение при промышленной частоте, 1 мин | Относительно земли кВ | 460 |
| 2 | Выдерживаемое напряжение грозового импульса (пиковое) | Относительно земли кВ | 1050 |
| Выдерживаемое напряжение | |||
| 3 | при промышленной частоте при нулевом давлении, 5мин | Относительно земли кВ | 189 |
| 4 | Ток короткого замыкания (пиковый) | кА | 125 |
| 5 | Время замыкания (включение) | с | <4 |
| 6 | Время размыкания (отключение) | с | <4 |
| 7 | Привод | Электропружинный | |
| 8 | Напряжение контура управления | В | DC110/220 |
| 9 | Напряжение вспомогательной цепи | В | DC220, АС220/380 |
Таблица 2.7 Шина
| № | Название | Единица измерения | Значение | |
| 1 | Ток | кА | 2000/2500/3150 | |
| 2 | Тип корпуса | Трехполюсная распределительная коробка главной шины/трехполюсная разветвительная коробка шины с отводами | ||
| 3 | Выдерживаемое напряжение при промышленной частоте, 1 мин | Между полюсами Относительно земли | кВ | 460+230 460 |
| 4 | Выдерживаемое напряжение грозового импульса (пиковое) | Между полюсами Относительно земли | кВ | 1050+525 1050 |
| 5 | Выдерживаемое напряжение при промышленной частоте при нулевом давлении, 5 мин | Между полюсами Относительно земли | кВ | 189+95 189 |
Таблица 2.8 Трансформатор тока
| № | Название | Единица измерения | Значение |
| 1 | Ток первичной обмотки | А | 300,400,600,800,1250, 2000,2500,3000 |
| Ток вторичной обмотки | 1 или 5 | ||
| 2 | Выдерживаемое напряжение при промышленной частоте, 1 мин, на землю | кВ | 460 |
| 3 | Выдерживаемое напряжение грозового импульса (пиковое) | кВ | 1050 |
| 4 | Выдерживаемое напряжение при промышленной частоте при нулевом давлении, 5мин, на землю | кВ | 189 |
| 5 | Кратковременно выдерживаемое напряжение при промышленной частоте, 1 мин, вторичная обмотка | кВ | 3 |
| 6 | Мощность | ВА | 10,15,20,25,30 |
| 7 | Измерение Степень точности Защита Коэффициент ограничения точности | 0.2S, 0.2,0.5,1 5Р, ЮР 10,20,30 |
Таблица 2.9 Трансформатор напряжения
| № | Название | Единица измерения | Значение |
| 1 | Напряжение первичной обмотки | кВ | 220Л/3 |
| 2 | Напряжение вторичной обмотки | В | 100Л/3 |
| 3 | Напряжение резервной обмотки | В | 100 |
| 4 | Выдерживаемое напряжение при промышленной частоте, 1 мин Первичная обмотка | кВ | 460 |
| Вторичная обмотка, резервная обмотка | |||
| 5 | Выдерживаемое напряжение грозового импульса (пиковое) | кВ | 1050 |
| 6 | Выдерживаемое напряжение при промышленной | кВ | 189 |
| частоте при нулевом давлении, 5мин, на землю | |||
| Вторичная обмотка I | 0.2 | ||
| 7 | Степень точности Вторичная обмотка II | 0.5 | |
| Резервная обмотка | ЗР | ||
| Вторичная обмотка 1 | 150 | ||
| 8 | Мощность Вторичная обмотка II | ВА | 150 |
| Резервная обмотка | 300 |
Таблица 2.10 Ограничитель перенапряжений
| № | Название Единица измерения | Значение |
| 1 | Максимальное рабочее напряжение системы кВ | 252 |
| 2 | Номинальное напряжение кВ | 200 |
| 3 | Напряжение при непрерывной работе кВ | 156 |
| 4 | Номинальный разрядный ток (8/20 мкс) кА | 10 |
| 5 | Эталонное напряжение при 1 мА пост, тока (20°С) кВ | >290 |
| 6 | Остаточное напряжение тока грозового импульса (пиковое, 8/20 мкс) кВ | <520 |
| 7 | Остаточное напряжение тока крутоволнового импульса (пиковое, 1/5 мкс) кВ | <582 |
| 8 | Остаточное напряжение тока рабочего импульса (пиковое, 30/60 мкс) кВ | <442 |
| 9 | Импульсный выдерживаемый ток2мс А | 800 |
| 10 | Выдерживаемое напряжение при промышленной частоте, 1 мин кВ | 460 |
| 11 | Выдерживаемое напряжение грозового импульса (пиковое) кВ | 1050 |
| 12 | Выдерживаемое напряжение при промышленной частоте при нулевом давлении SF6 | 189 |
Таблица 2.11 Проходной изолятор SF6 - воздуx (ввод)
| № | Название | Единица измерения | Значение | |
| 1 | Номинальный ток | А | 2000/2500/3150 | |
| 2 | Уровень начала коронного разряда | При превышении в 1.1 раз корона невидима | ||
| 3 | Уровень радиовоздействия | мкВ | Номинальное напряжение полюса | |
| 4 | Выдерживаемое напряжение при промышленной частоте, 1 мин | Сухой Влажный | кВ | <500 при превышении номинального напряжения полюса в 1.1 раз 460 |
| 5 | Выдерживаемое напряжение грозового импульса (пиковое) | кВ | 1050 | |
| 6 | Выдерживаемое напряжение при промышленной частоте при нулевом давлении, 5 мин, на землю | кВ | 189 | |
