6. Вспомогательные цепи
8#,9#: Выводы индикатора включения ( 1A АС 400В)
10#: Вывод сигнализации о повышенном напряжении (у селективного исполнения)
11 #: Вывод сигнализации о коротком замыкании (у селективного исполнения)
12#: Вывод сигнализации замыкания на землю (у селективного исполнения)
13#: Вывод сигнализации теста самоконтроля (у селективного исполнения)
14#: Общая точка для цепей выводов 10# - 13 #
15: Вывод срабатывания защиты замыкания на землю
16#,17#: Выводы нормально замкнутого контакта (1А АС400В)
27#,28#: Выводы минимального расцепителя напряжения
29#,30#: Выводы независимого расцепителя
31 #,32#: Выводы расцепителя блокировки
33#,34#,35#: Выводы двигателя механизма взвода
18#~26#, 36#~38#: Выводы вспомогательных контактов ( 5А АС230В)
6.1 NA1-1000

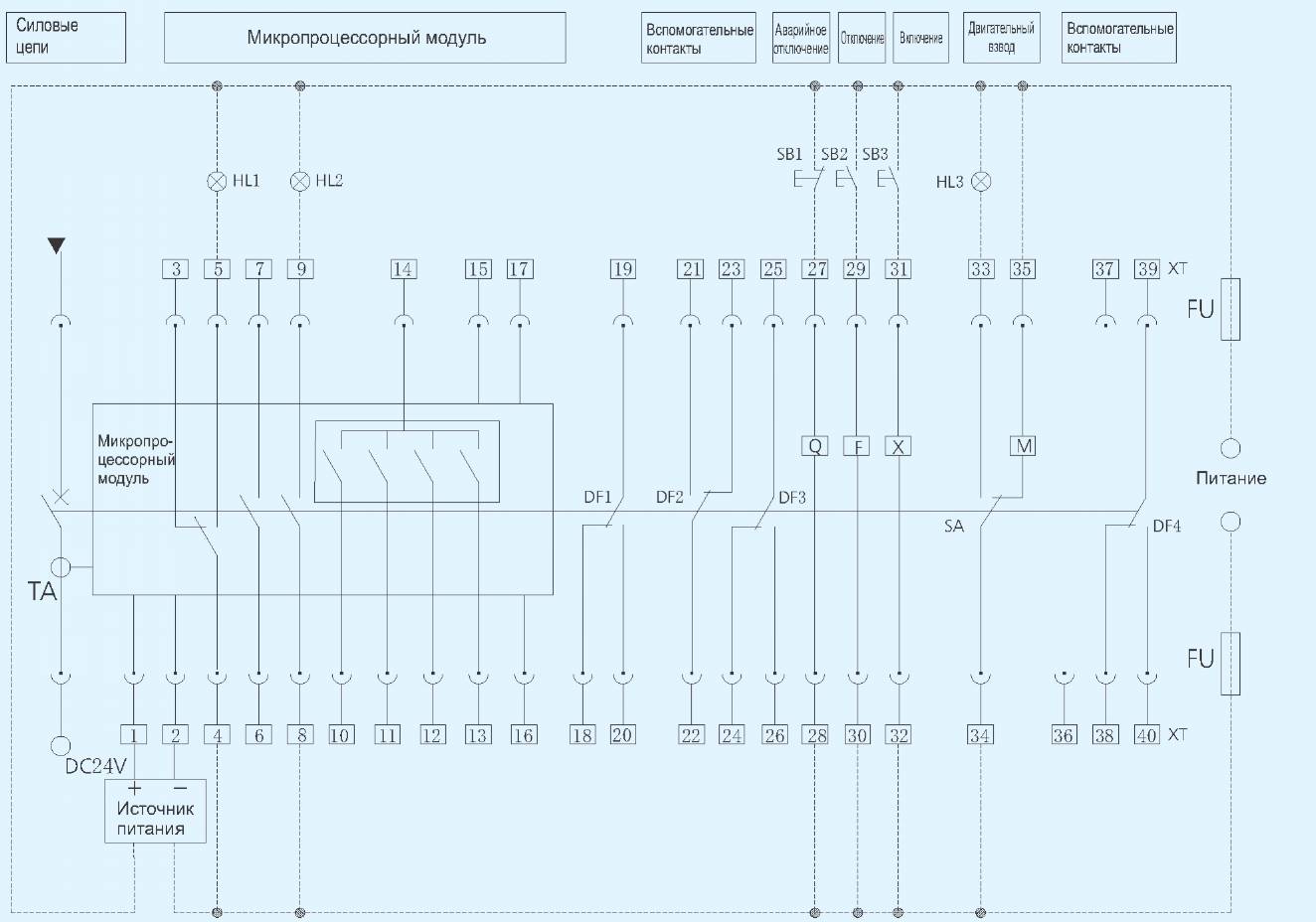

Рис. 1: Стандартный тип (М тип)
HI1: Индикатор срабатывания HL2: Индикатор включённого состояния HL3: Индикатор взведённого состояния SB1: Кнопка расцепителя минимального напряжения SB2: Кнопка независимого расцепителя SB3: Кнопка включения Q: Минимальный расцепитель напряжения F: Независимый расцепитель X: Электромагнит включения M: Двигатель механизма взвода DF1-DF4: Вспомогательные контакты 1", 2#: Ввод питания ( DC24В)
3#,4#,5#: Контакт включения индикации срабатывания (4# - общая точка, ток контакта 5А, АС230В ) 6, #7#: присоединяются к датчикам тока (у селективного исполнения )
Примечание: цепи обозначенные пунктиром подсоединяются потребителем .
Автоматические
8",9*: Выводы индикатора включения (1А АС400В)
10#, 11*: Телекоммуникационный вывод
12*, 13#: Вывод 1 сигнализации нагрузки
14#, 15#: Вывод 2 сигнализации нагрузки
16*, 17*: Вывод сигнализации включения
18#, 19#: Вывод сигнализации сочленения (выдвижного исполнения)
20#: Вывод присоединения заземления
21*~24#: Выводы подачи напряжения от фаз А, В, С и N
25*, 26*: Выводы вспомогательных контактов ( 5А АС230В )
27*,28#: Выводы минимального расцепителя напряжения
29*,30*: Выводы независимого расцепителя
31 *,32*: Выводы расцепителя блокировки
33*,34*,35*: Выводы двигателя механизма взвода
36*~40*: Выводы вспомогательных контактов ( 5А АС230В )
выключатели

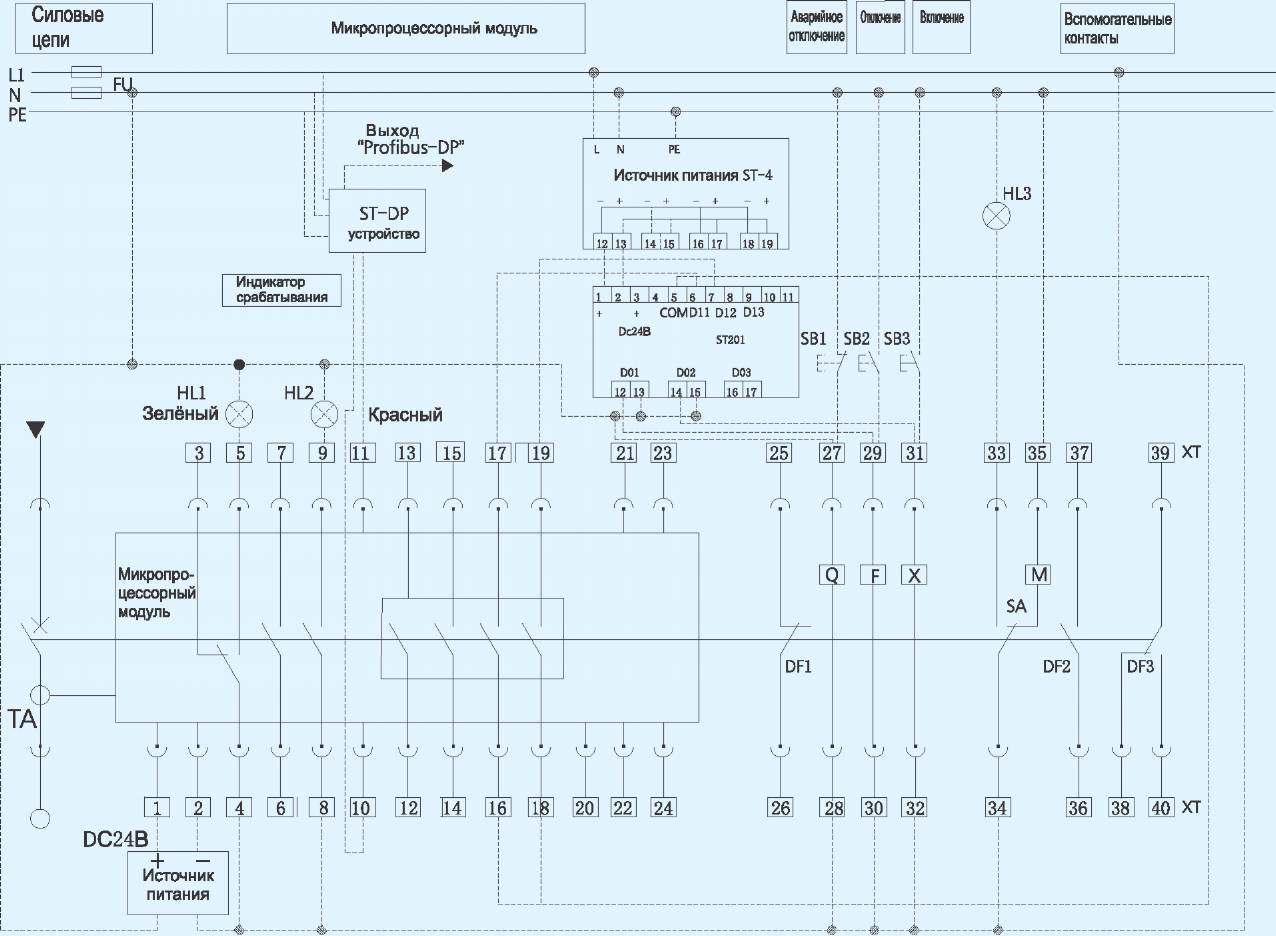

Рис.2 Телекоммуникационный тип ( Н тип ]
НИ: Индикатор срабатывания HL2: Индикатор включённого состояния HL3: Индикатор взведённого состояния SB1: Кнопка минимального расцепителя напряжения SB2: Кнопка независимого расцепителя SB3: Кнопка включения Q: Минимальный расцепитель напряжения F: Независимый расцепитель X: Электромагнит включения М: Двигатель механизма взвода DF1-DF4: Вспомогательные контакты 1", 2*: Ввод питания (DC24B)
3*,4*,5#: Выводы контакта индикации срабатывания
(4*- общая точка, 5А АС230В ) 6*, 7#: присоединяются к трансформатору тока (Н.О. вспомогательный контакт 1ААС400В, если не присоединяется к трансформатору) Примечание: цепи обозначенные пунктиром присоединяются потребителем.

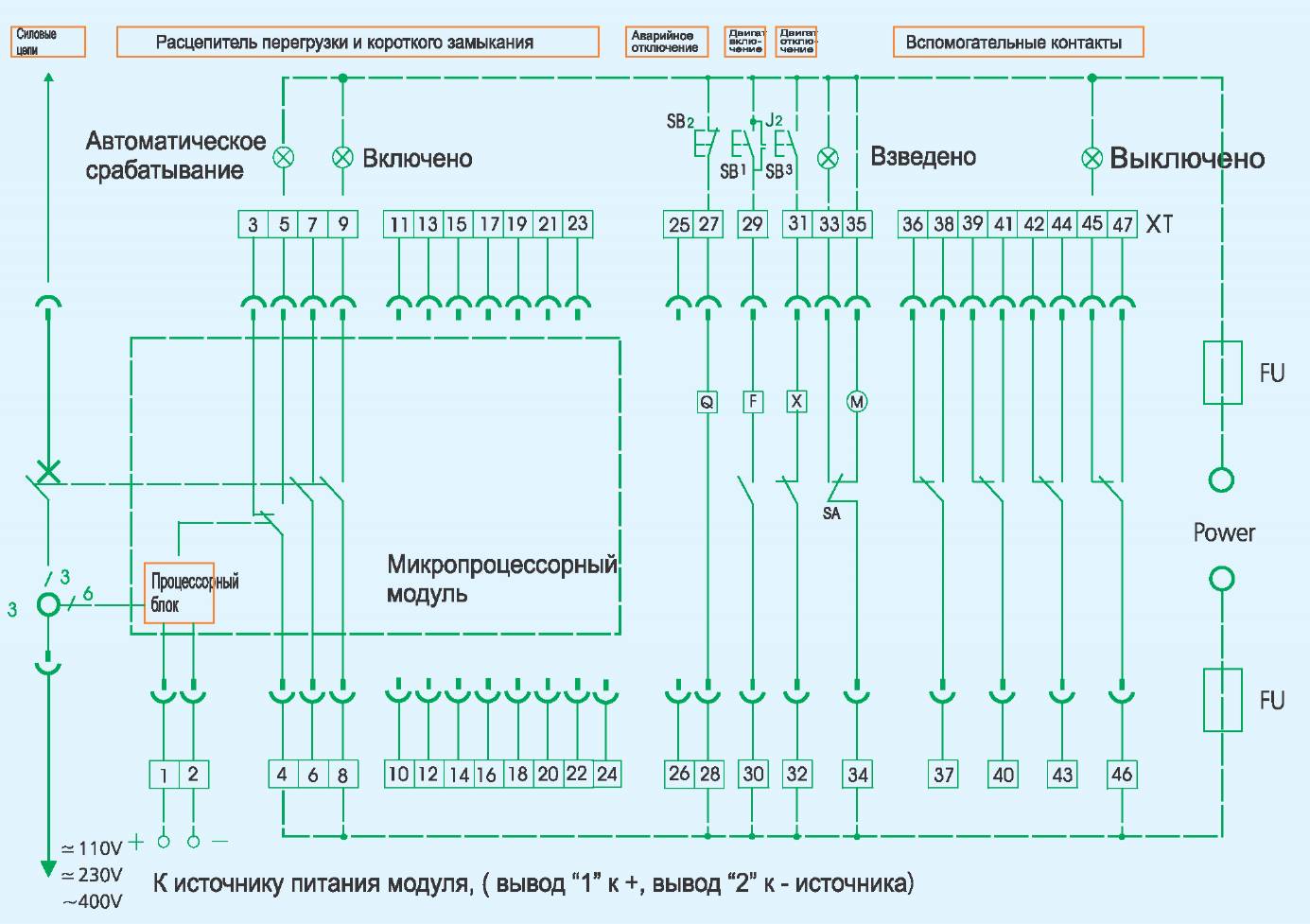

Рис1. Стандартный тип ( М тип )_
Sb1- кнопка независимого расцепителя, Sb2- кнопка минимального расцепителя напряжения, Sb3- кнопка включения SA - переключающий контакт, Q - минимальный расцепитепь напряжения с задержкой срабатывания,
F - независимый расцепитель, X - расцепитель блокировки, — двигатель механизма взвода, XT- кпеммник.
Примечания: Если напряжения для расцепителей Q, F, X различны, то их цепи управления должны присоединяться к соответствующим источникам питания. Для исполнения расцепителя ST постоянного тока, перед присоединением к выводам 1 и 2 цепь питания должна пройти через U1 и U2.
Цепи обозначенные пунктирной линией соединяются вне выключателя.
Выводы 6# ~7# Н.З. ( нормально замкнутого ) контакта могут быть применены по усмотрению пользователя.
Вывод 35# может присоединяться непосредственно к питанию (автоматический взвод), или через H.O. кнопку (взвод механизма осуществляется при нажатии на данную кнопку).
6.2 NA1-2000, 3200, 4000, 6300
Во избежание повреждения, цепи независимого расцепителя и включающего электромагнита не должны подключаться к одному переключающему контакту с общей точкой, а должны быть подключены к Н.О. (независимого расцепителя) и Н.З (включающий электромагнит) самостоятельных вспомогательных контактов.
CHINT
Автоматические
выключатели

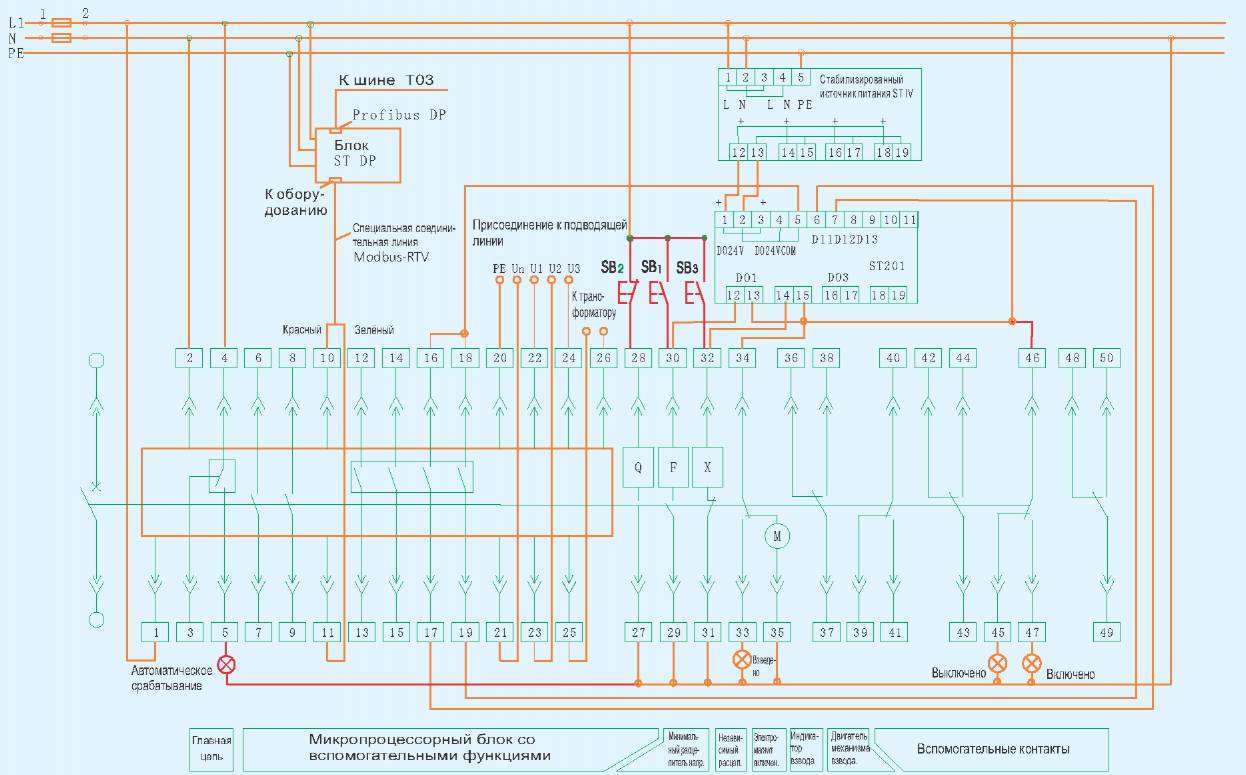

Схема подключения микропроцессорного блока телекоммуникационного типа
Рис.2 Блок телекоммуникационного типа ( Н тип )
1#, 2#: Ввод питания
13#: М закрытый выход, Н открытый выход
15#: М сигнал индикации задержки срабатывания, Н закрытый выход
17#: Выход сигнала №1 ( слаботочный )
19#: Выход коммутирующего сигнала
21 #: Выход сигнала автоматического срабатывания
ST-DP: DP адаптер 12#: Выход предварительного сигнала о перегрузке 14#: М сигнал о коротком замыкании, Н закрытый выход 16#: Выход сигнала о замыкании на землю 18#: Выход сигнала N22 ( слаботочный ) 20#: Выход сигнала диагностики
22#, 23#, 24#: Вход линейных напряжений с фаз А, В и С

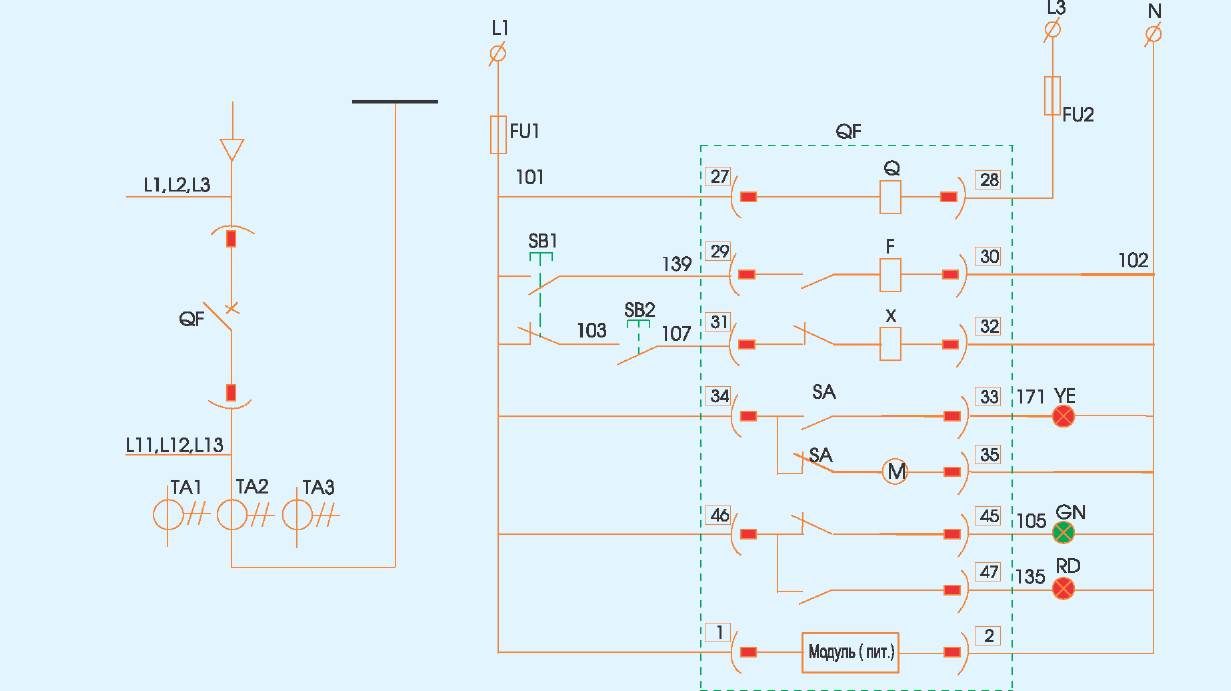

Линейная схема соединений цепей для ручного управления взводом и включением
QF: автоматический выключатель NA1-
FU1-2: предохранители RT14-20/1 OA
SB1 —2: кнопки LA18-22 ( красная и зелёная )
YEHL: световой индикатор AD11-25—230V жёлтый
GNHL: световой индикатор AD11-25—230V зелёный
RDHL: световой индикатор AD11-25—230V красный
обозначения номера выводов замаркированы на проводах ( внутри окружности ) и на клеммной колодке выключателя Узлы установленные внутри выключателей:
Q: минимальный расцепитель напряжения (АС400В)
F: независимый расцепитель (АС230В)
X: электромагнит включения (АС230В)
М: двигатель механизма взвода (АС230В)
SA: кнопка включения двигателя ( без фиксации )

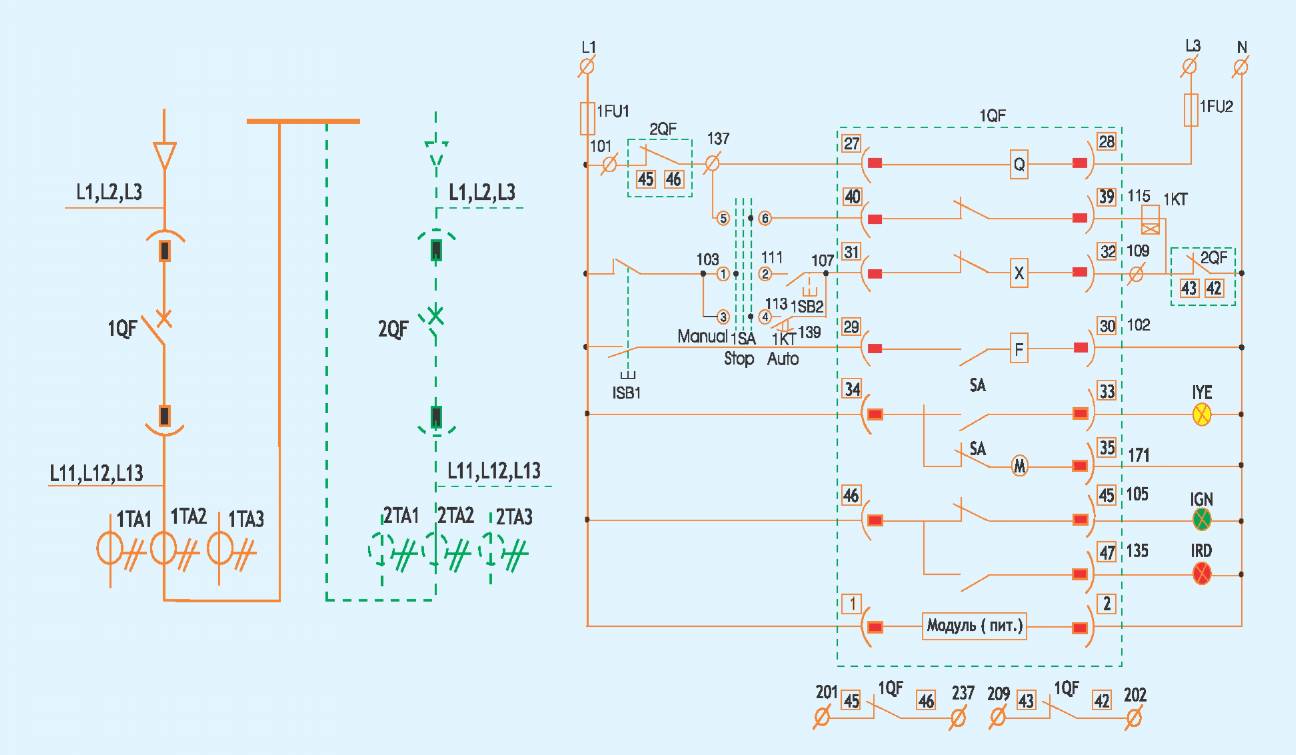

Линейная схема соединений цепей для ручного или автоматического управления взводом и включением
1QF, 2QF: автоматический выключатель NA1
1FU1-2: предохранители RT14-20/1 OA
1SB1 —2: кнопки LA18-22 ( красная и зелёная )
1SA: переключатель LW12-16/4.0081.1
1 КГ: реле времени JS14A АС230В
1YEHL: световой индикатор AD11-25—230V жёлтый
1GNHL: световой индикатор AD11-25—230V зелёный
1RDHL: световой индикатор AD11-25—230V красный
обозначение номера вывода замаркированы на проводах
( внутри окружности ) и на клеммной колодке выключателя
Узлы, установленные внутри выключателей:
Q: минимальный расцепитель напряжения (АС400В)
F: независимый расцепитель (АС230В)
X: электромагнит включения (АС230В)
М: двигатель механизма взвода (АС230В)
SA: кнопка включения двигателя ( без фиксации )
