Автоматические выключатели

Описание

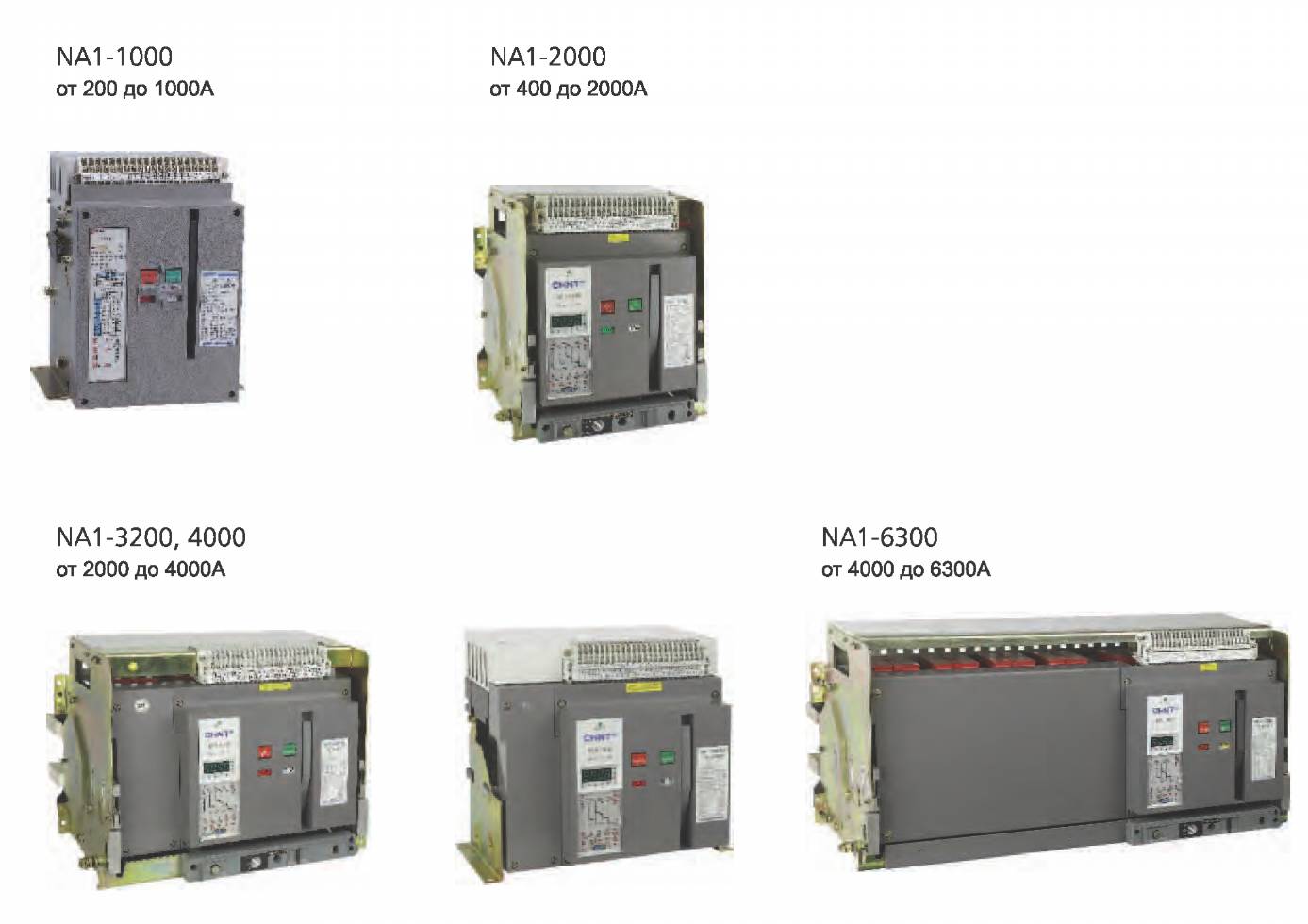

5 базовых типоразмеров

Для оптимального подбора выключателя, серия автоматических выключателей NA1 состоит из 5 типоразмеров, приведённых ниже

CHINT

Автоматические выключатели

Автоматические выключатели

Назначение

Автоматические выключатели серии NA1, производства компании CHINT (Китай), предназначены для сетей переменного тока частоты 50,60 Гц. номинального напряжения 400 и 690В с номинальным током до 6300А и применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания в т.ч. при однофазных замыканиях на землю. Благодаря наличию в выключателях многофункциональных блоков защиты на базе микропроцессорных контролеров и исполнений с селективной защитой, они находят широкое применение в КТП и ГРЩ систем распределения и защиты сетей промышленных предприятий, жилых и административных зданий, особенно в оборудовании распределения и защиты систем электроснабжения высотных зданий.

Стандарт соответствия : ГОСТ Р 50030.2 (IEC/EN 60947-2 ).

Условия эксплуатации

Диапазон температур: от -25 до 40°С. Температура 35°С и выше не может непрерывно воздействовать более 24 часов;

Высота над уровнем моря: не более 2000 м;

Степень загрязнения среды: 3;

Допустимая влажность:

в месте установки выключателя относительная влажность воздуха не должна превышать 50% при температуре окружающей среды 40°С. Более высокая влажность допустима при более низкой температуре, например влажность 90% допустима при температуре 20° С; Возможность применения в иных условиях должно согласовываться с изготовителем.

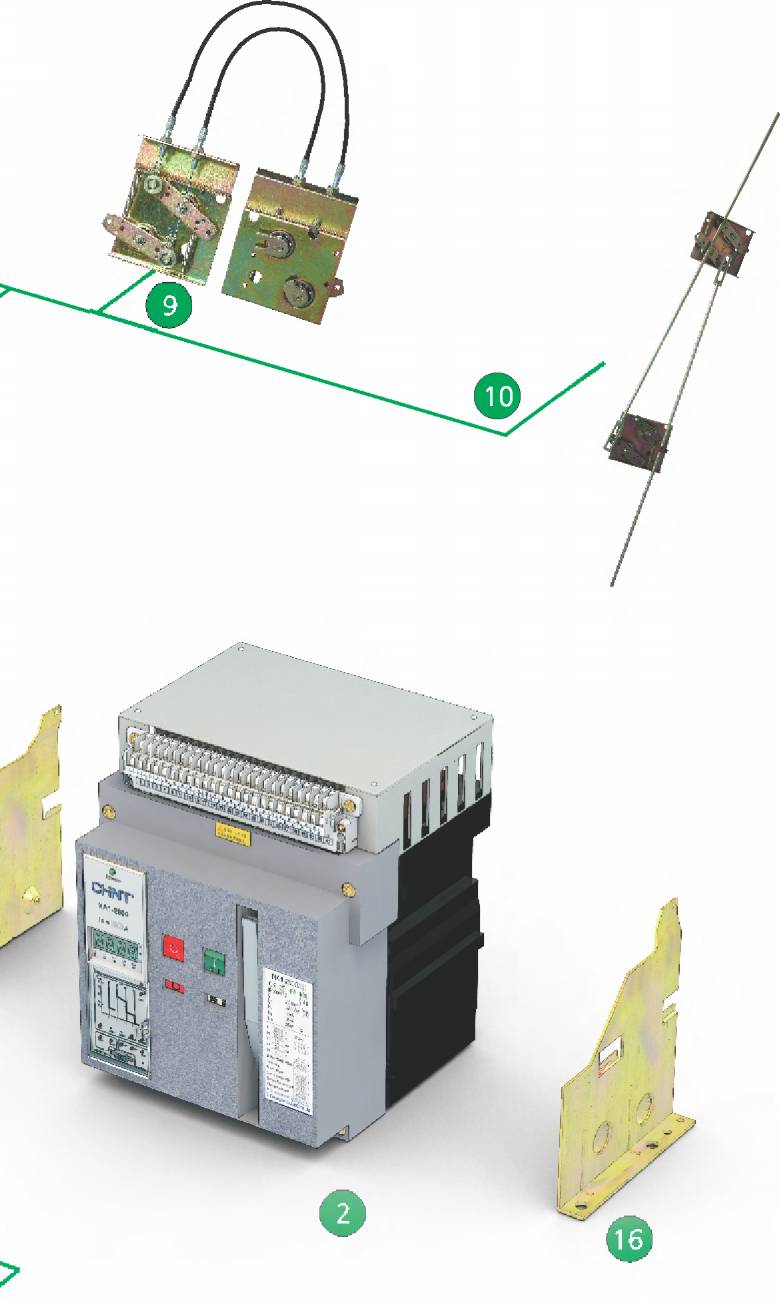

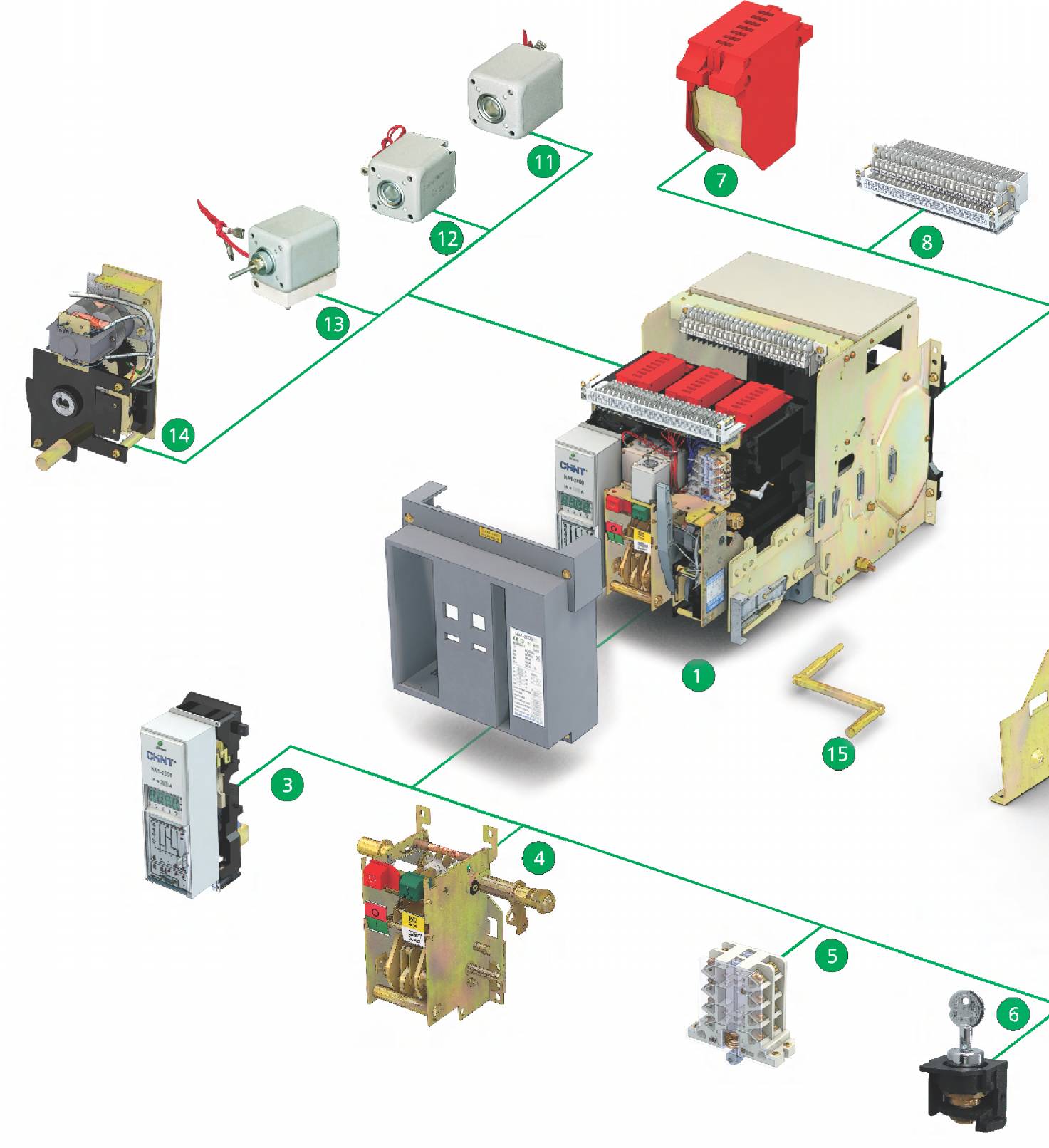

Выключатель состоит из основания, содержащего выводы и выдвигающегося из основания выключателя. Стационарный автоматический выключатель и выключатель-разъединитель:

Примечание: Исполнения без микропроцессорного модуля защиты выполняют функцию выключателя-разъединителя .

3. Конструкция

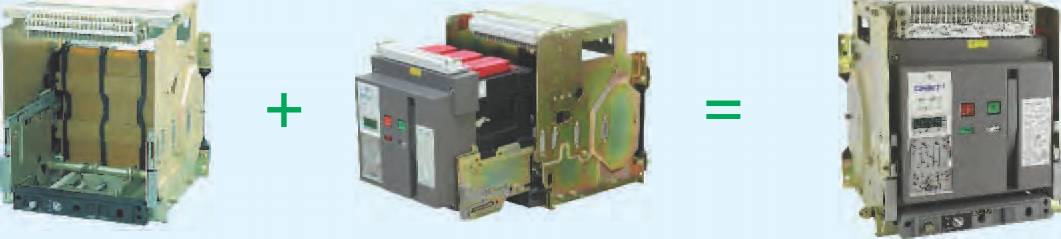

Автоматический выключатель выдвижного исполнения:

Основание выдвижного исполнения

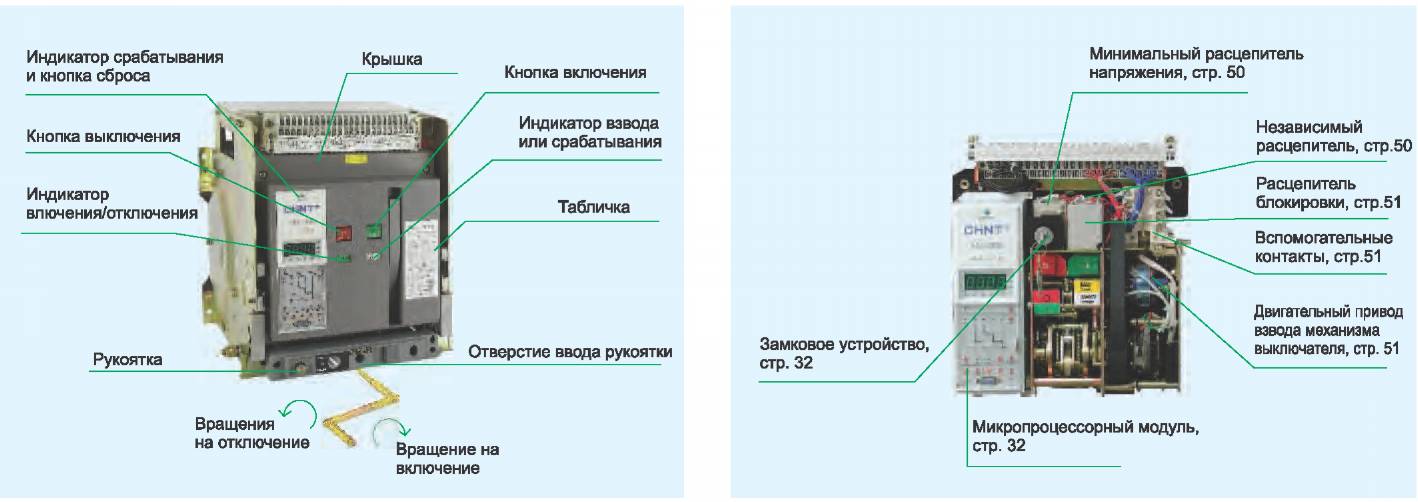

Выключатель

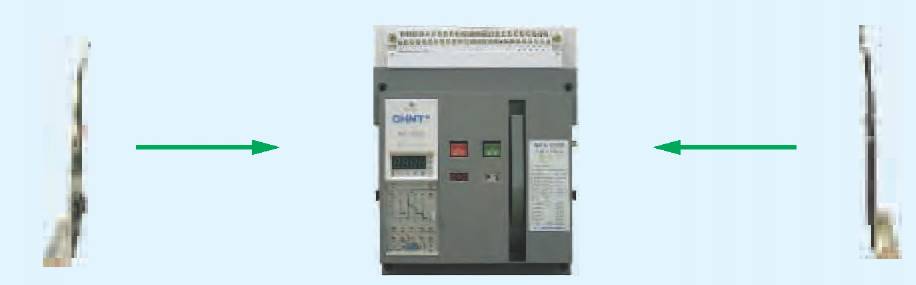

Фиксирующие панели для выключателей стационарного исполнения

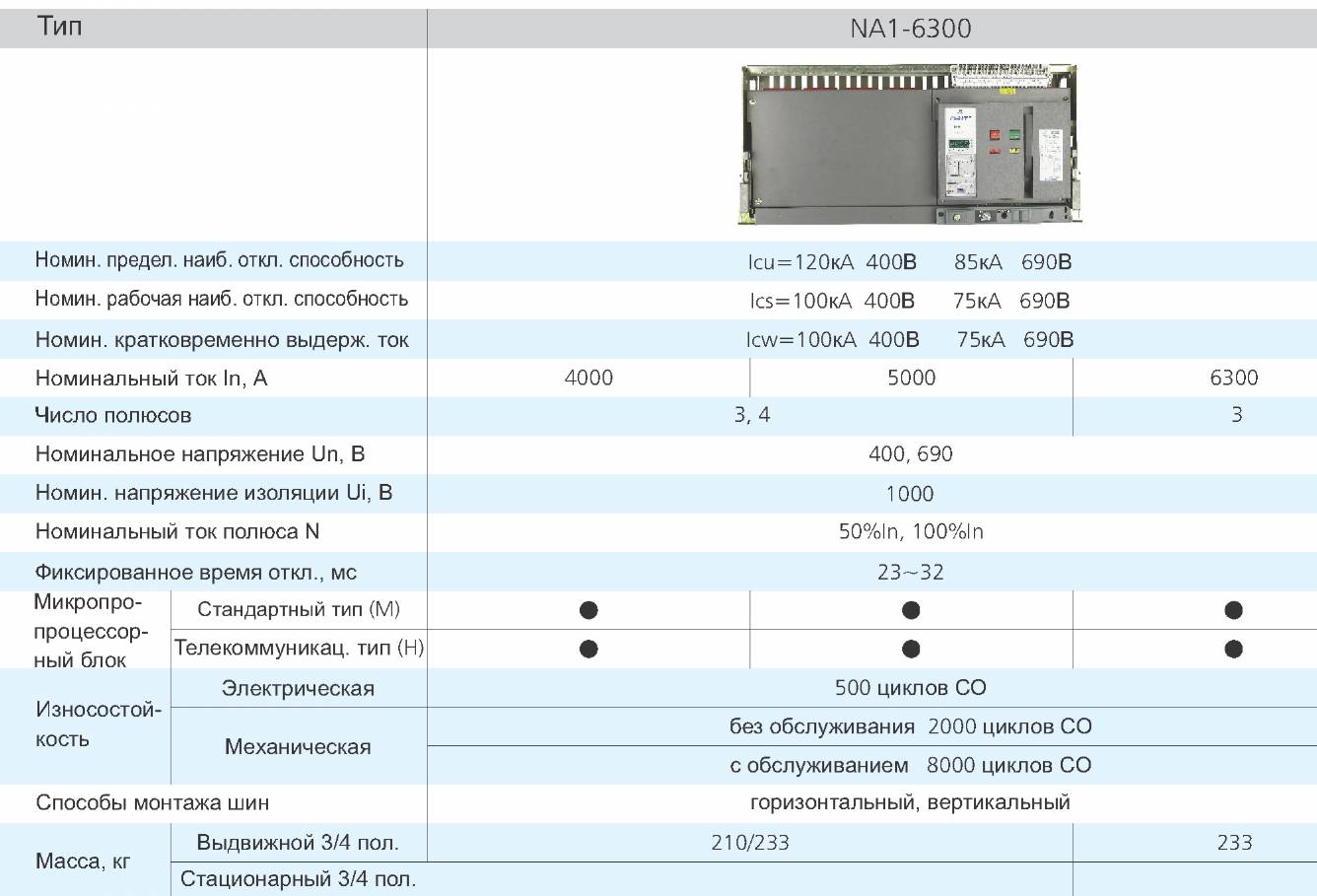

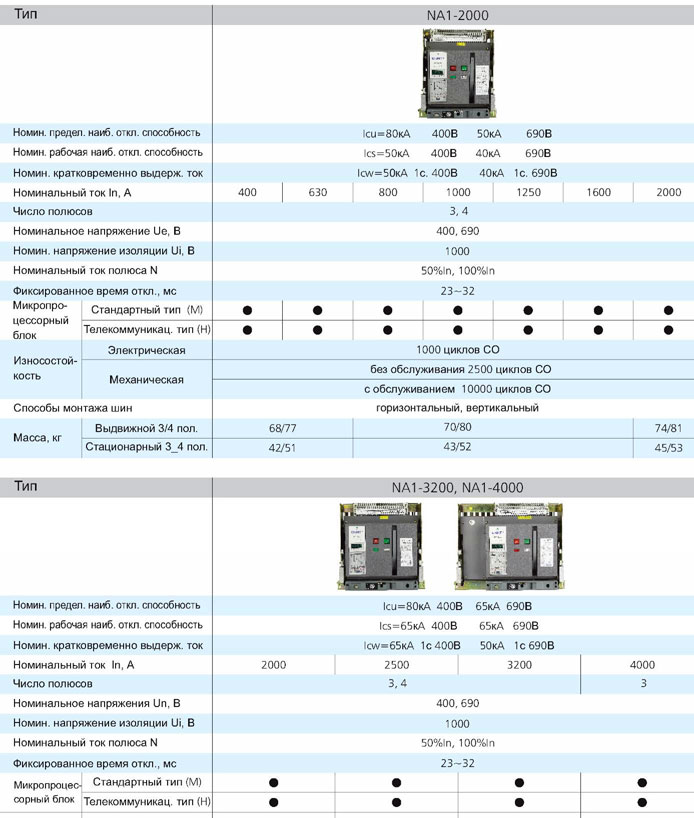

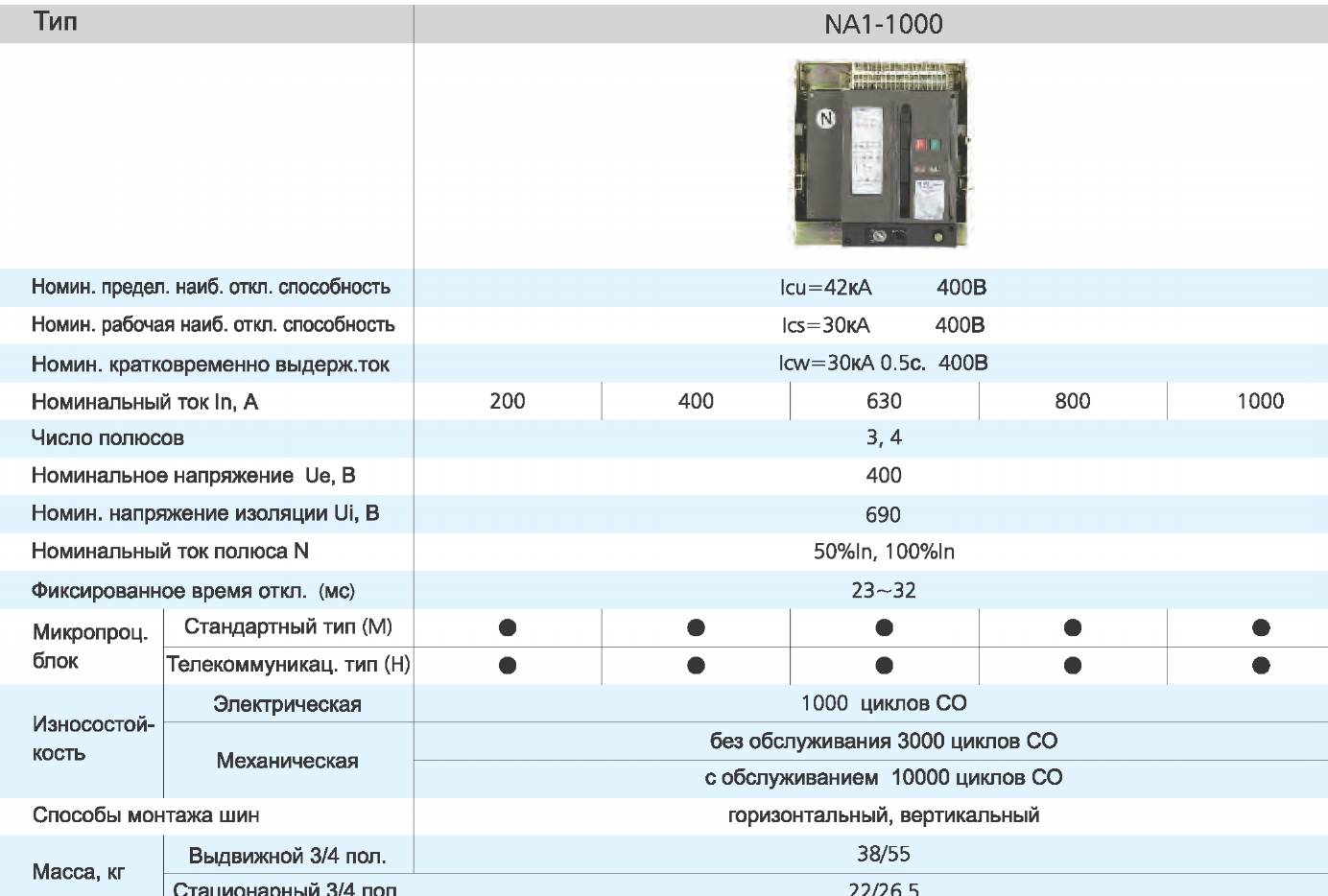

4. Основные технические характеристики
