NA15

(DW15HH) универсальный выключатель низкого напряжения

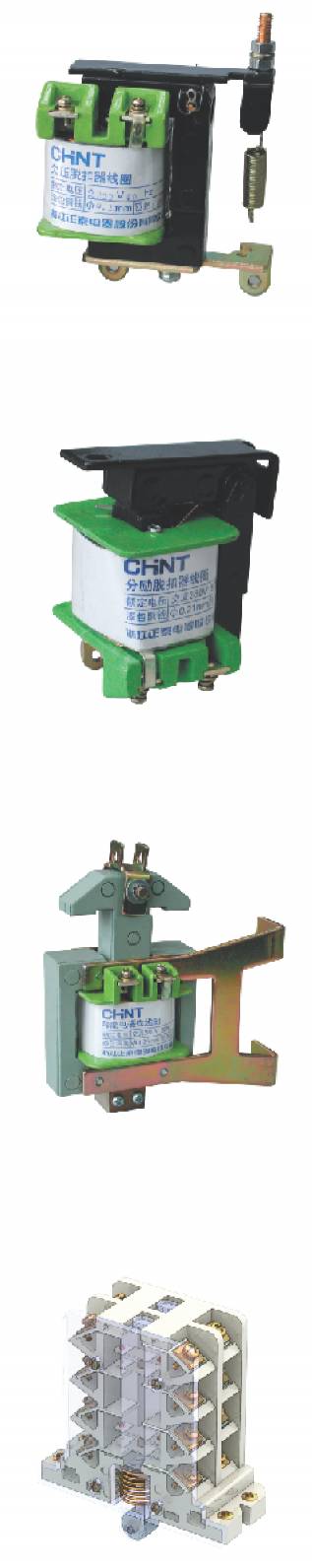

Электрические принадлежности

Мгновенное размыкание при падении напряжения

Мгновенное размыкание при падении напряжения выполняется парой электромагнитов и упругой силой пружины. Упругую силу пружины можно регулировать согласно рабочим условиям с помощью резьбового шпинделя.

Задержанное размыкание при падении напряжения

Задержанное размыкание при падении напряжения выполняется контроллером и механизмом мгновенного размыкания постоянного тока. Время задержки составляет 1.5 с, его можно плавно регулировать.

Шунт отключения

Шунт может дистанционно размыкать выключатель.

Замыкающий электромагнит

Замыкающий электромагнит типа MQM4 серии АС аналоговый тяговый. Обмотка обеспечивает быстрое срабатывание. С помощью замыкающего электромагнита можно дистанционно включать выключатель.

Вспомогательные контакты

Обычно используются вспомогательные контакты :

4NO (нормально разомкнутые) 4NC (нормально замкнутые)

Имеются три набора вспомогательных контактов: 3NO 5NC, 5NO 3NC, 6NO 2NC и 2NO 6NC.

Номинальное напряжение Номинальный тепловой токНоминал. мощность
Переменное230 300 ВА
4006
Постоянное220 60 ВА

(DW15HH) универсальный выключатель низкого напряжения

Схема подключения вторичной цепи

Клеммы для проводки

NA15

Выключатель выкатного типа содержит 28 клемм для подключения. Для обеспечения надежного контакта надо использовать разъемы типа AMP FASTOM серии 170038-2. Неподвижные выключатели имеют 24 клеммы для подключения проводки.

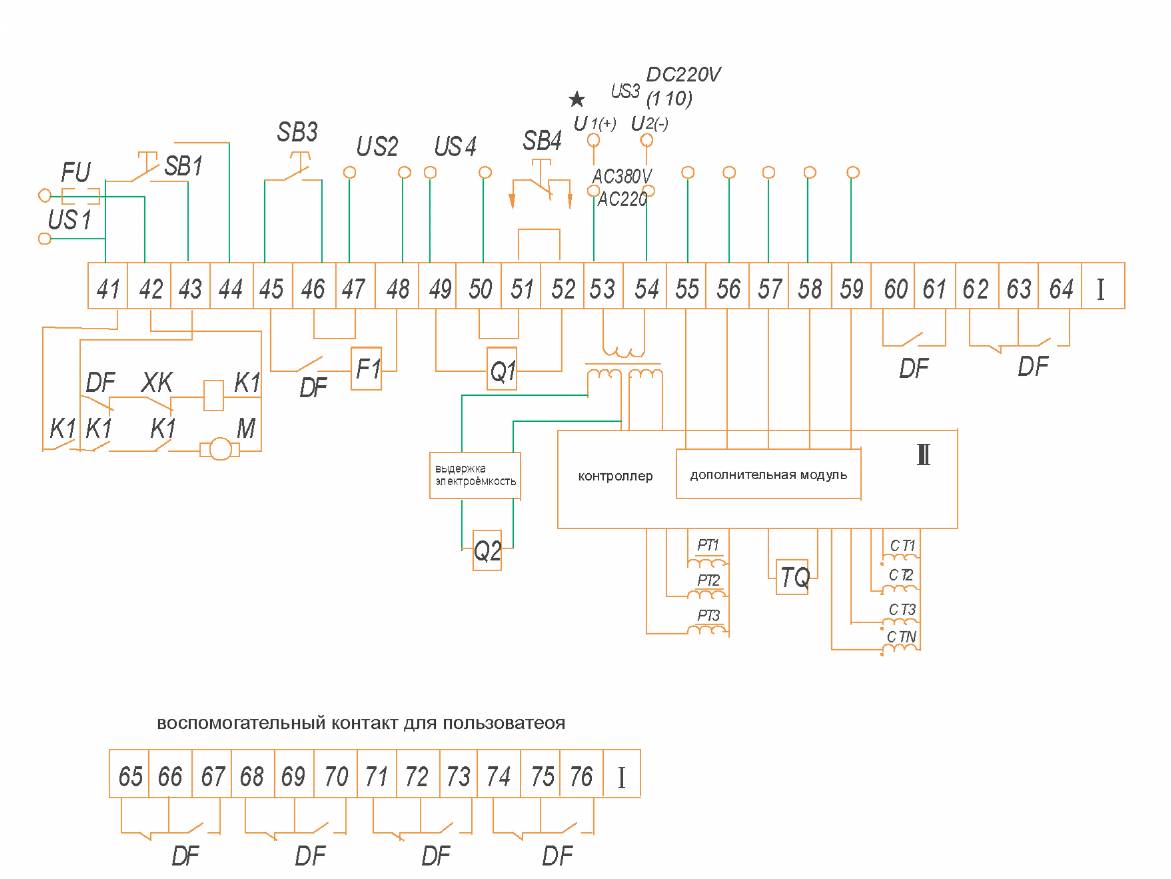

выключатель фиксированного типа с накоплением энергии

Схема подключения вторичной цепи

Схема подключения вторичной цепи

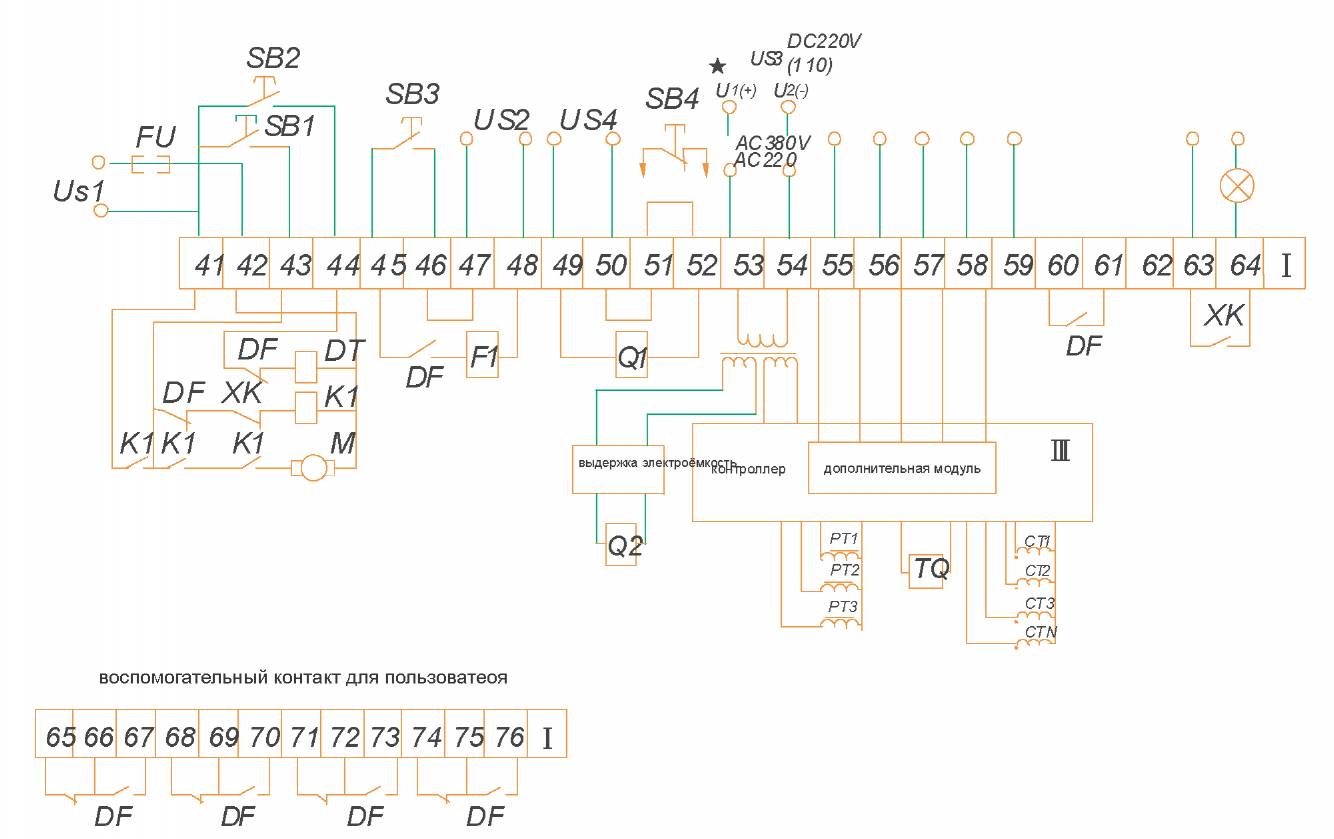

выключатель фиксированного типа без накопления энергии

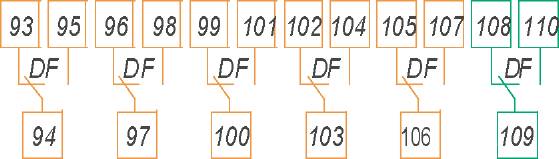

вспомогательный контакт для пользователя

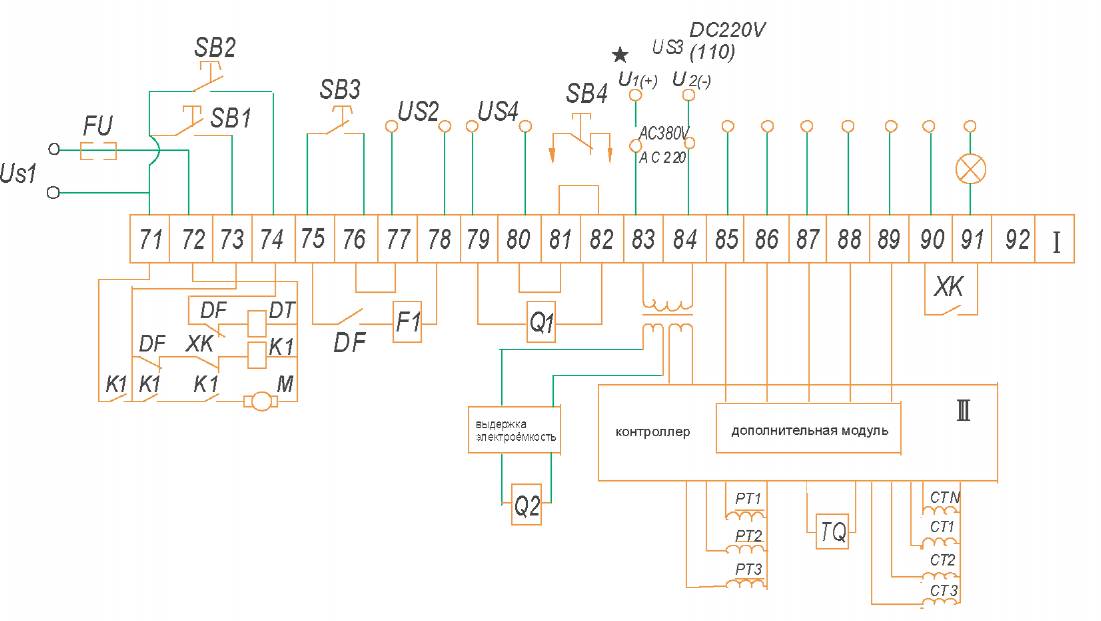

выключатель выкатного типа

Схема подключения вторичной цепи
