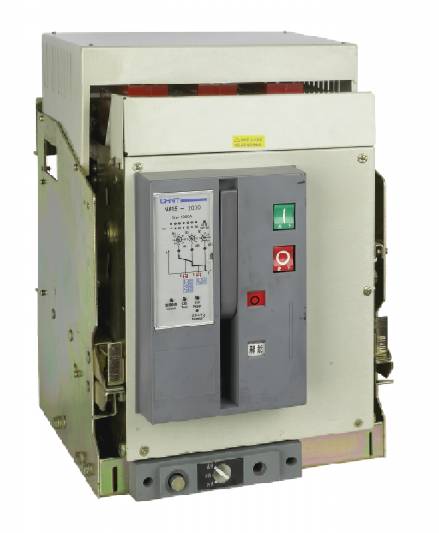

NA15 (DW15HH) универсальный выключатель низкого напряжения, производства компании CHINT (Китай)

Применение

Это изделие используется для распределения питания, защиты линий и силовых устройств от перегрузки, падения напряжения, короткого замыкания, заземления одной фазы и т.п. В нормальных рабочих условиях его можно применить для нечастого переключения линий.

Обозначение и классификация модели

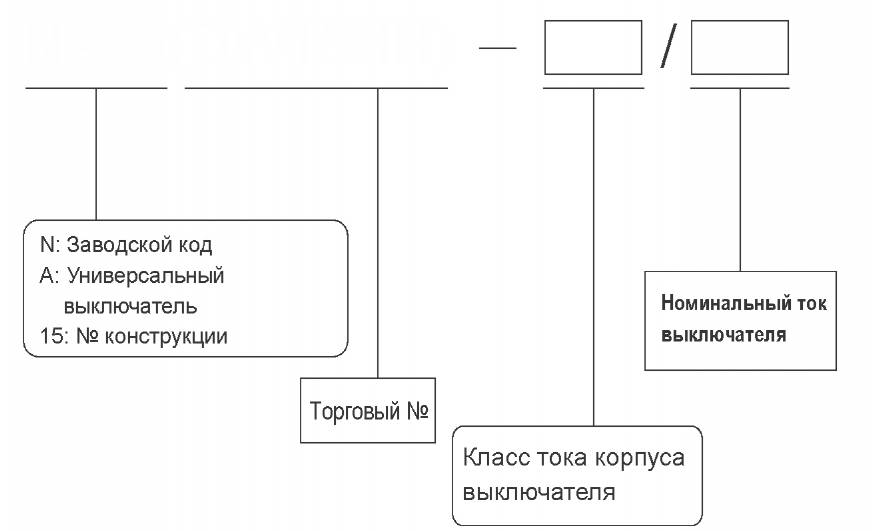

Обозначение модели

Номинальный ток (In) A:

400, 630, 800, 1000, 1250, 1600, 2000

Это изделие соответствует

стандартам:

IEC60947-2

GB14048.2

NA15(DW15HH)

Классификация

Согласно применению: неизбирательный и избирательный тип

Согласно режиму управления рабочим механизмом:

с работой от запаса энергии двигателя или от ручной энергии 4 Согласно предварительному сохранению энергии: с предварительным запасом энергии и без него

Согласно количеству полюсов: 3-полюсный, 4-полюсный

Согласно режиму заземления:

без защиты заземления одной фазы и с защитой заземления одной фазы

Согласно задержке отключения по снижению напряжения: без задержки при отключении по падению напряжения и

Универсальный выключатель NA15-2000 общего назначения с задержкой при отключении по падению напряжения

Температура окружающей среды

Максимальная температура не выше +55 °С.

Минимальная температура не ниже -25 °С.

Средняя температура за сутки не должна превышать +35 °С.

Высота установки - не выше 2000m над уровнем моря.

Атмосферные условия

При температуре воздуха +40 °С относительная влажность не должна превышать 50%. Относительная влажность может быть выше при низких температурах воздуха. Максимальная средняя за месяц относительная влажность не должна превышать 90% в самый влажный месяц при минимальной средней температуре воздуха за месяц +25 °С. Следует учитывать, что при резких изменениях температуры на поверхности выключателя может конденсироваться влага.

Класс загрязнения: III Условия установки

NA15 (DW15HH) универсальный выключатель низкого напряжения

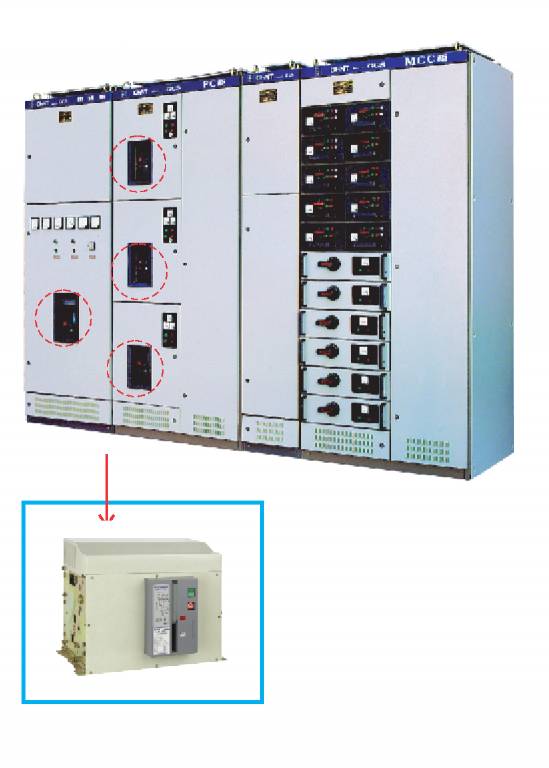

Условия эксплуатации

Категория монтажа IV применима к выключателю с номинальным рабочим напряжением не свыше 660 В. Монтаж категории III предназначен для вспомогательных цепей с номинальным рабочим напряжением 380 В, за исключением обмотки отключения по падению напряжения и первичной обмотки силового трансформатора питания, к которым применяется та же самая категория монтажа, как и для главной цепи выключателя.

NA15

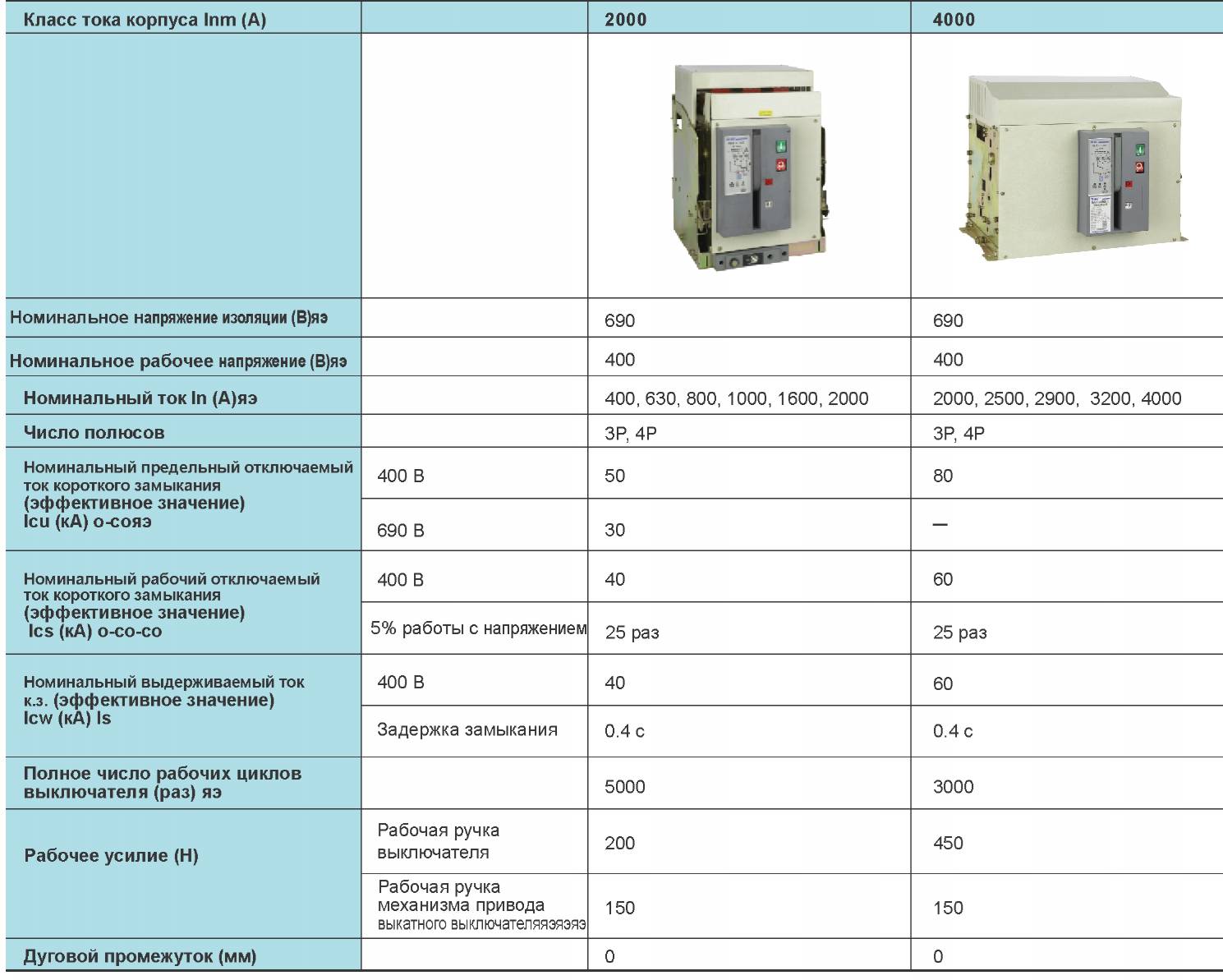

Основные технические параметры

Основные параметры выключателя

(DW15HH) универсальный выключатель низкого напряжения

Номинальное напряжение цепи управления

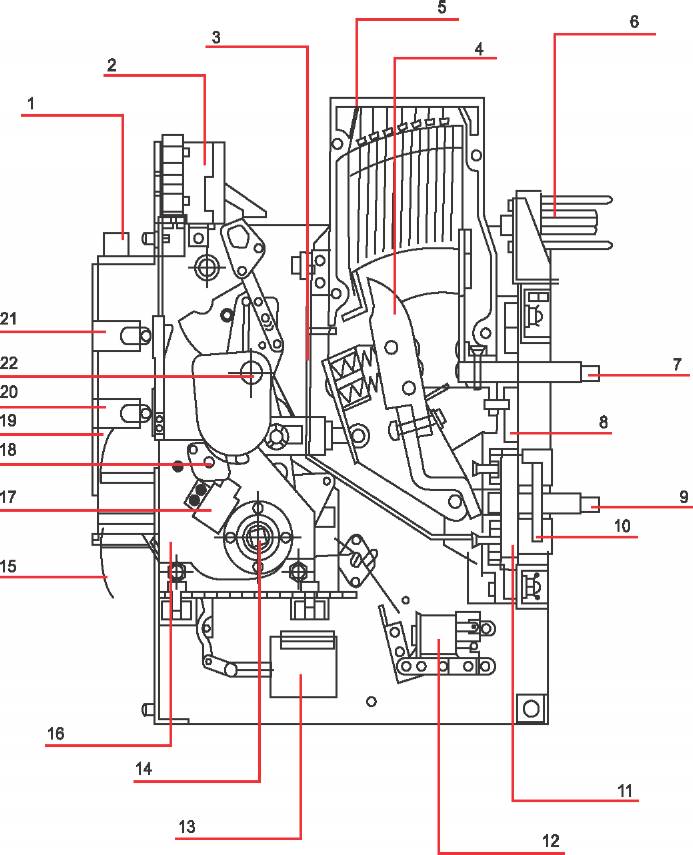

Общее описание конструкции

Ручка 2. Вспомогательный контакт 3. Крышка 4. Динамический контакт 5. Дугогасительная камера 6. Клемма подключения вторичной цепи 7. Верхняя шина 8. Рама основания 9. Нижняя шина 10. Взаимный индуктор с быстрым насыщением

Взаимный воздушный индуктор 12. Механизм расцепления с независимым возбуждением 13. Замыкающий электромагнит 14. Шпиндель механизма

15. Метка-индикатор запаса энергии 16. Механизм 17. Электромагнитный преобразователь тока 18. Полувал расцепления 19. Метки "ВКЛ" и "ОТКЛ" 20. Кнопка размыкания 21. Кнопка замыкания 22. Шпиндель

Выключатель имеет объемную конструкцию, причем рама образована боковыми пластинами и поперечинами. На раме укреплен контакт каждой фазы. Дугогасительная камера расположена над контактом. Другие детали изолированы изолирующей крышкой. Рабочий механизм установлен в правом переднем углу выключателя и соединен шпинделем с контактной системой. Механизм с приводом от двигателя установлен в нижней части выключателя и связан с рабочим механизмом с помощью вала с квадратным сечением. Его можно использовать для хранения энергии для выключателя или для непосредственного замыкания выключателя. Замыкание после запасания энергии выполняет отключающийся электромагнит. Механизм подавления отдачи при отключении установлен в верхней части левой боковой пластины. Механизм расцепления при падении напряжения и отдельный механизм отключения соединены с полувалом размыкания через усилитель, снижающий усилие размыкания выключателя. На передней панели установлены метки индикации состояния выключателя, например, "I", "O", "запас энергии" и "Без питания", кнопки для включения "I" и отключения "O" выключателя и контроллер ST15-L. Ручка ручного управления используется для ручного запасания энергии. Этот механизм показан на рисунке.

Рабочий механизм двигателя

Две шестерни в механизме привода снижают скорость двигателя. Схема управления двигателем бывает двух типов: с предварительным сохранением энергии и без предварительного сохранения энергии.

Опора выкатного корпуса

Выключатель выкатного типа состоит из корпуса (тележки) и опоры для выката. Шина на корпусе выключателя подключена к мостовому контакту на опоре корпуса с помощью вилки, подключаемой к главной цепи. Выключатель выкатного типа имеет три рабочих положения: "соединение", "тест" и "разъединение". Для настройки рабочего положения поверните регулировочную ручку. Рабочее положение выключателя показано указателем, расположенным на поперечине основания рамы опоры выключателя выкатного типа. Если указатель показывает положение "соединение",то главная цепь и вторичная цепь соединены вместе с выключателем. Если указатель показывает положение "тест", то к выключателю подсоединена только вторичная цепь, чтобы можно было выполнить проверки, а главная цепь отсоединена и надежно изолирована. Если указатель показывает положение "разъединение", то и главная, и вторичная цепь отключены от выключателя. Выключатель оснащен устройством механической блокировки, которая обеспечивает возможность переключения главной цепи в отсоединенном состоянии.
