8. Время-токовые характеристики и температурные коэффициенты (исполнения выключателей 8.1 Графики время-токовых характеристик и температурных коэффициентов
CHINT

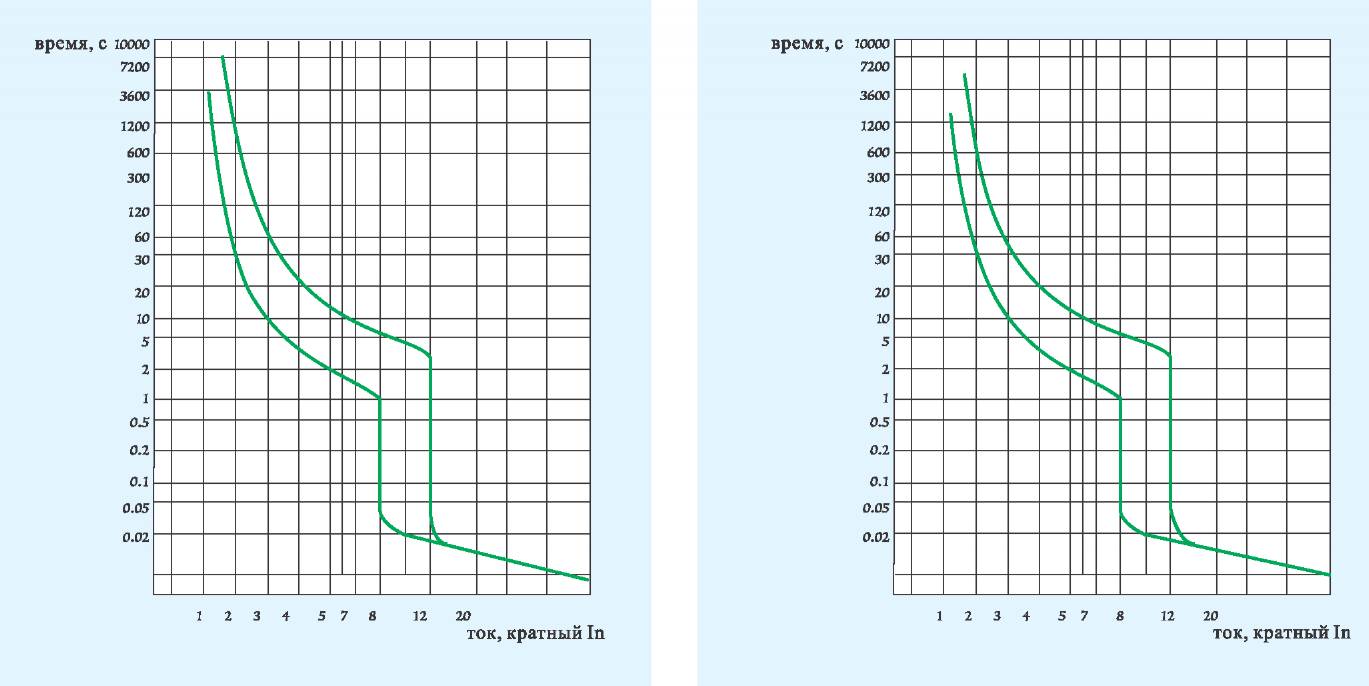

Характеристики выключателей NM1-63 ( 10-32А), NM1-100 ( 16-32А) Характеристики выключателей NM1 -63 (40-63А), NM1-100 (40-100А)

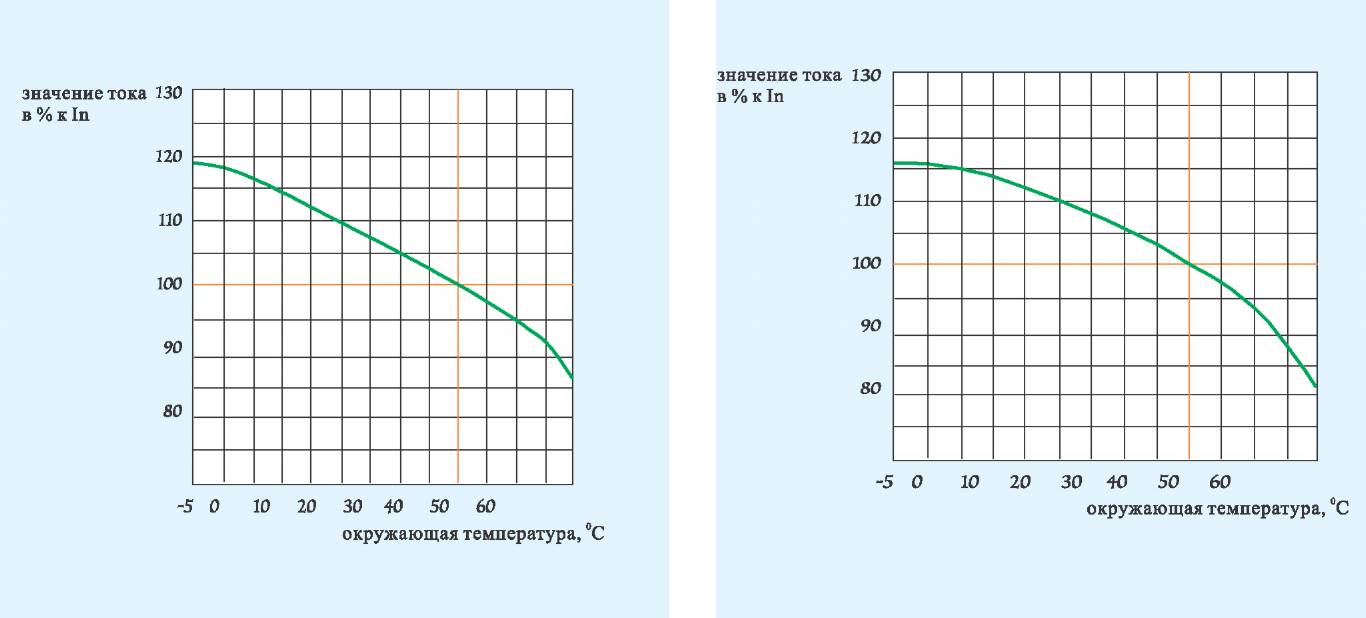

Характеристика температурной зависимости выключателей NM1-63 ( 10-32А), NM1-100 ( 16-32А)
Характеристика температурной зависимости выключателей NM1-63 (40-63А), NM1-100 ( 40-100А)
для защиты линий о оборудования )

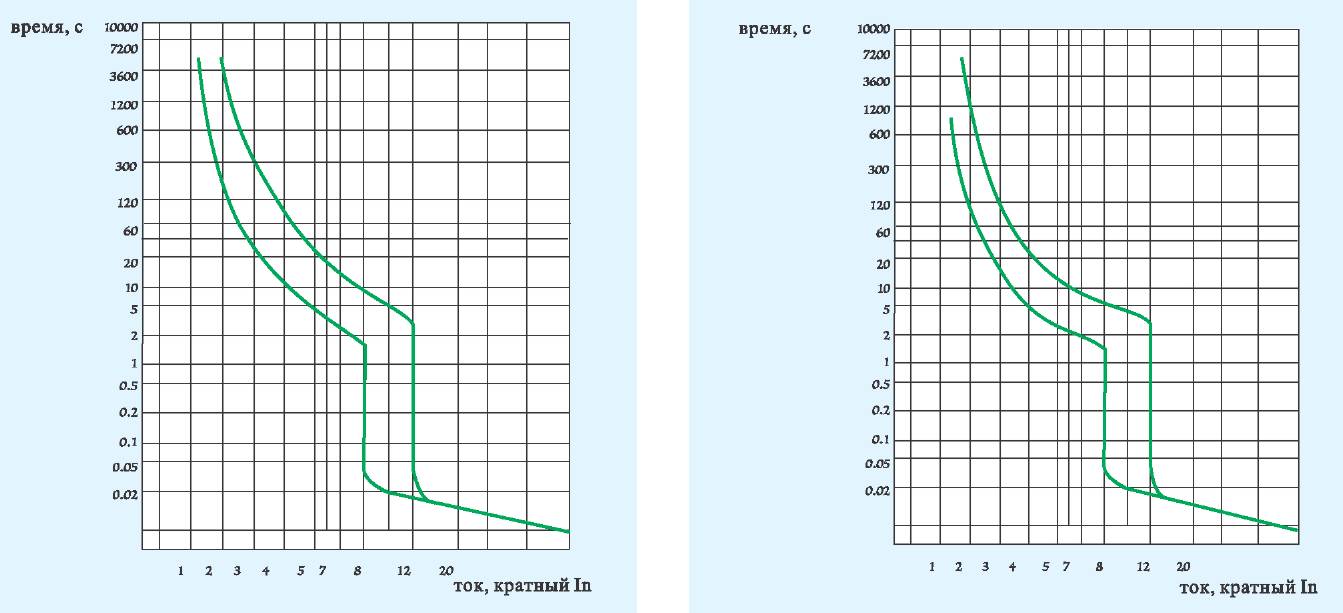

Характеристики выключателей NM1-225
Характеристики выключателей NM1-400

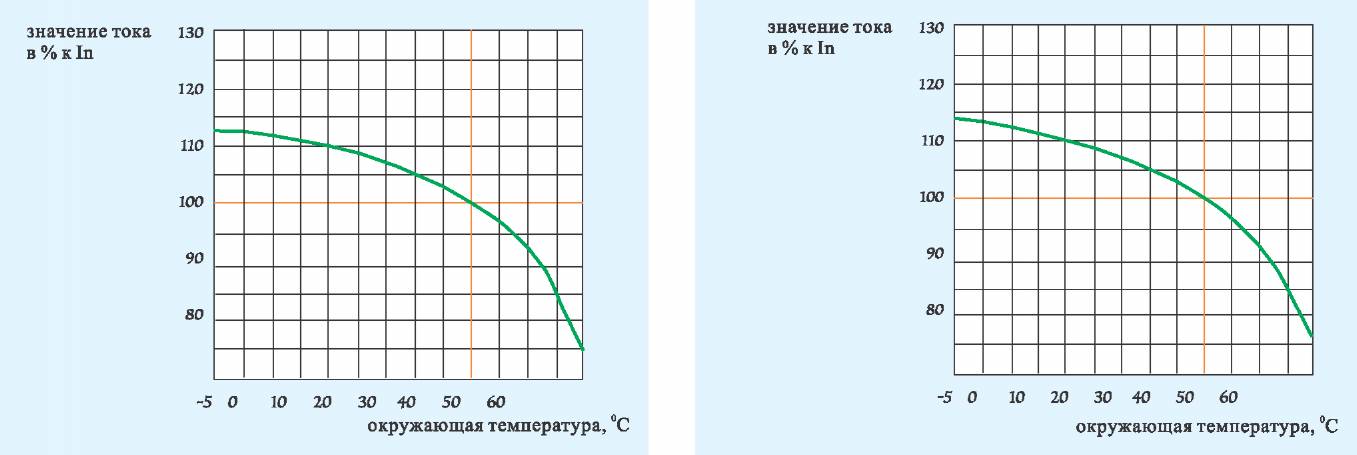

Характеристика температурной зависимости выключателей NM 1 -225 Характеристика температурной зависимости выключателей NM1-400
CHINT
Автоматические

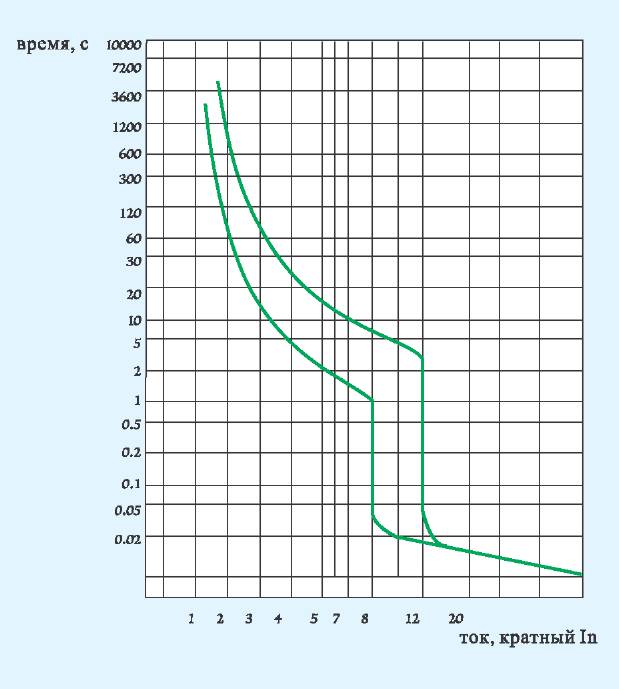

Характеристики выключателей NM1 -1250
выключатели

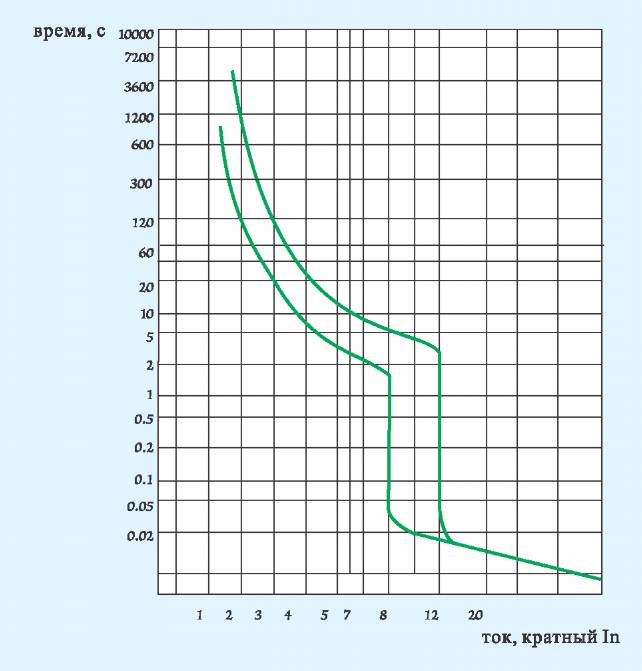

Характеристики выключателей NM1-630, 800

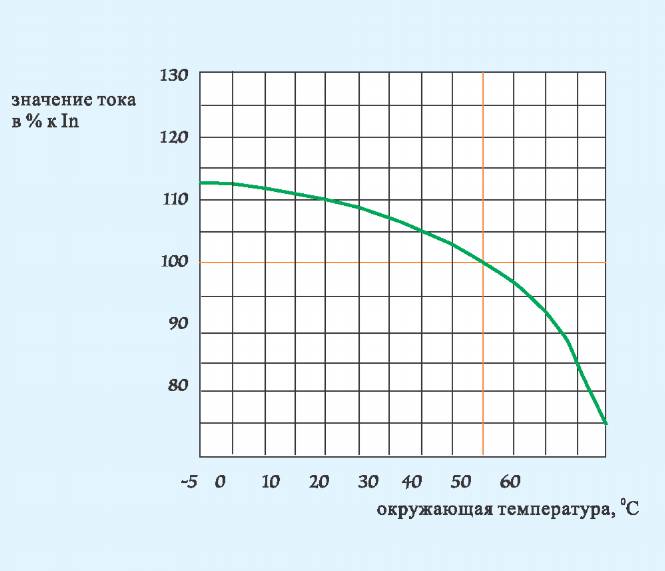

Характеристика температурной зависимости выключателей NM1-1250

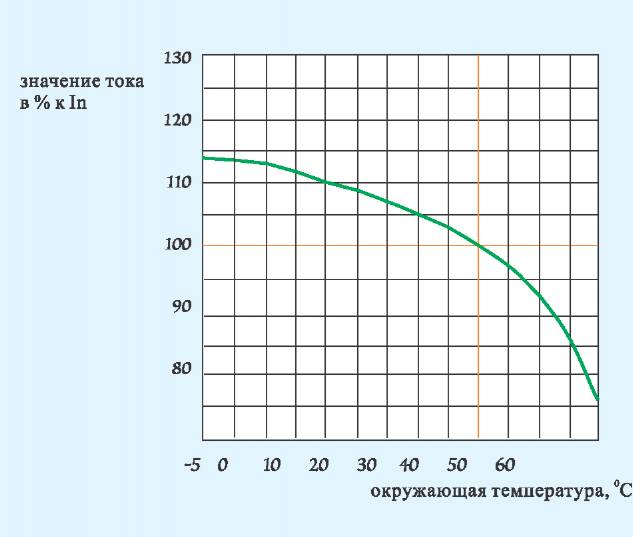

Характеристика температурной зависимости выключателей NM1-630,800
Температурная зависимость номинального тока
Значения номинального тока выключателей в диапазоне рабочих температур ( выключатели отрегулированы для условной рабочей температуры 40°С )
| Исполнения выключателя | Номинальные токи | Значения поправочных коэффициентов к | номинальному току при различных температурах | ||||||||||||
| -5°С | 0°С | 5 °С | 10 °С | 15 °С | 20 °С | 25 °С | 30 °С | 35 °С | 40 °С | 45 °С | 50 °С | 55 °С | 60 °С | ||
| NM1-63S, Н, R | 10 — 32А | 1.18 | 1.17 | 1.16 | 1.14 | 1.12 | 1.09 | 1.07 | 1.05 | 1.03 | 1 | 0.97 | 0.95 | 0.92 | 0.87 |
| NM1-63S, Н, R | 40~63А | 1.16 | 1.16 | 1.15 | 1.14 | 1.12 | 1.10 | 1.08 | 1.06 | 1.03 | 1 | 0.97 | 0.94 | 0.87 | 0.82 |
| NM1-100S, Н, R | 16— 32А | 1.18 | 1.17 | 1.16 | 1.14 | 1.12 | 1.09 | 1.07 | 1.05 | 1.03 | 1 | 0.97 | 0.95 | 0.92 | 0.87 |
| NM1-100S, Н, R | 40 — 100А | 1.16 | 1.16 | 1.15 | 1.14 | 1.12 | 1.10 | 1.08 | 1.06 | 1.03 | 1 | 0.97 | 0.94 | 0.87 | 0.82 |
| NM1-225S, Н, R | 101 ~ 225А | 1.14 | 1.13 | 1.13 | 1.12 | 1.10 | 1.08 | 1.07 | 1.05 | 1.03 | 1 | 0.97 | 0.93 | 0.86 | 0.76 |
| NM1-400S, Н, R | 226 — 400А | 1.13 | 1.12 | 1.12 | 1.11 | 1.10 | 1.08 | 1.06 | 1.05 | 1.03 | 1 | 0.97 | 0.93 | 0.85 | 0.75 |
| NM1-630S, Н, R | 401 — 630А | 1.13 | 1.12 | 1.12 | 1.11 | 1.10 | 1.08 | 1.07 | 1.05 | 1.03 | 1 | 0.97 | 0.93 | 0.85 | 0.75 |
| NM1SOOR, R | 631—800А | 1.13 | 1.12 | 1.12 | 1.11 | 1.10 | 1.08 | 1.07 | 1.05 | 1.03 | 1 | 0.97 | 0.93 | 0.85 | 0.75 |
| NM1-1250H | 700 — 12S0A | 1.14 | 1.13 | 1.12 | 1.11 | 1.10 | 1.09 | 1.07 | 1.05 | 1.03 | 1 | 0.97 | 0.92 | 0.85 | 0.76
|
