10. Габаритные и установочные размеры

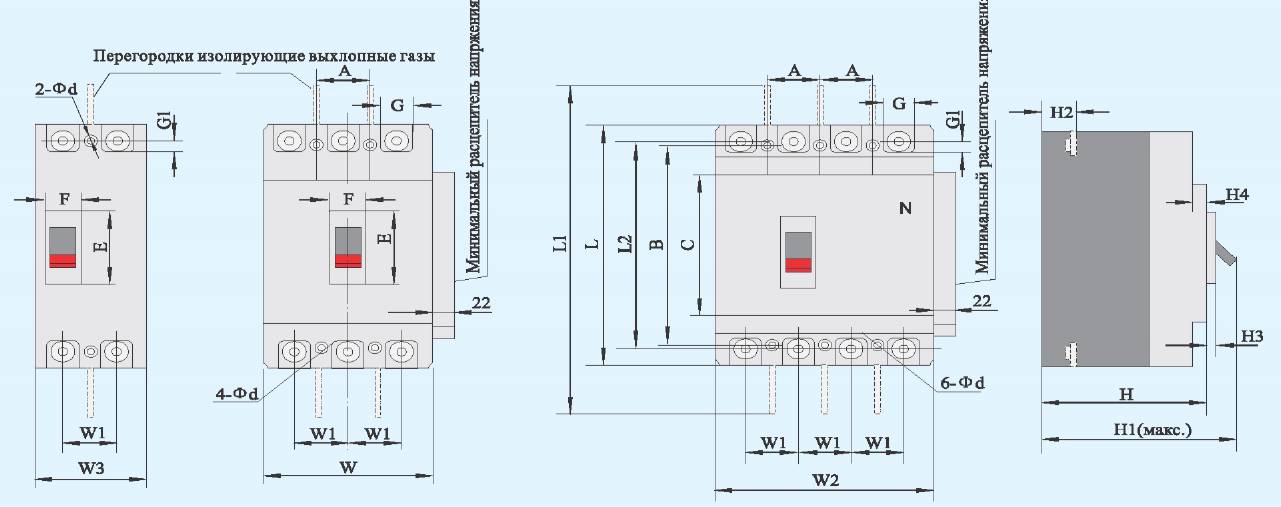

Исполнения NM1-63,100,225 (стационарное исполнение)
двухполюсные
трехполюсные
четырех полюсные
(мм)
| Исполнения выключателей | |||||||
| NM1-63S | NM1-63H | NM1-100S | NM1-100H NM1-100R | NM1-225S | NM1-225H NM1-225R | ||
| Габаритные размеры | С | 85 | 85 | 84 | 84 | 102 | 102 |
| Е | 48 | 48 | 50 | 50 | 50 | 50 | |
| F | 22 | 22 | 22 | 22 | 22 | 22 | |
| G | 14 | 14 | 17.5 | 17.5 | 23 | 23 | |
| G1 | 6.5 | 6.5 | 7.5 | 7.5 | 11.5 | 11.5 | |
| Н | 73 | 81 | 68 | 86 | 86 | 103 | |
| HI | 90 | 98.5 | 86 | 102 | 110 | 127 | |
| H2 | 20 | 27 | 24 | 24 | 24 | 24 | |
| Н3 | 4 | 4 | 4 | 4 | 4 | 4 | |
| H4 | 6 | 6 | 7 | 7 | 5 | 5 | |
| L | 135 | 135 | 155 | 155 | 165 | 165 | |
| L1 | 170 | 173 | 255 | 255 | 360 | 360 | |
| L2 | 117 | 117 | 136 | 136 | 144 | 144 | |
| W | 76 | 76 | 90 | 90 | 105 | 105 | |
| W1 | 25 | 25 | 30 | 30 | 35 | 35 | |
| W2 | - | 101 | - | 120 | - | 140 | |
| W3 | - | - | - | 64.5 | - | 74.5 | |
| Установочные размеры | А | 25 | 25 | 30 | 30 | 35 | 35 |
| В | 117 | 117 | 129 | 129 | 126 | 126 | |
| <r>d | 3.5 | 3.5 | 4.5X6 | 4.5X6 | 5.5 | 5.5 | |

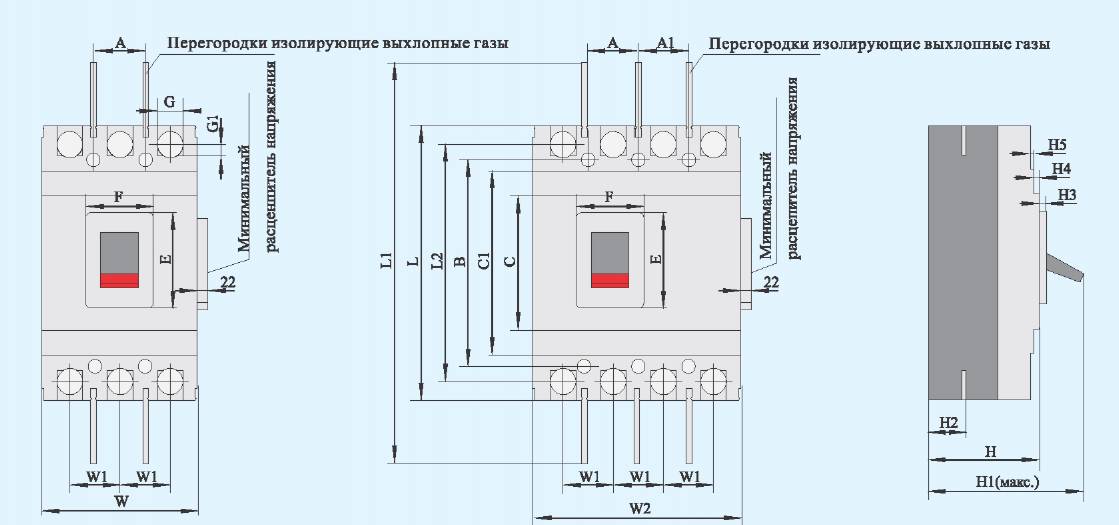

Исполнения NM1-400, 630, 800, 1250 (стационарное исполнение)
трехполюсные
четырехполюсные
(мм)
| Исполнения выключателей | ||||||||
| NM1-400S | NM1-400H NM1-400R | NM1-630S | NM1-630H | NM1-630R NM1-800H/R | NM1-800H/4P | NM1-1250H | ||
| Габаритные размеры | С | 102 | 129 | 134 | 134 | 154 | 135.5 | 265.5 |
| С1 | 179 | 175 | 184 | 184 | 204 | 206.5 | 345.5 | |
| Е | 90 | 89 | 89 | 89 | 106 | 91 | 97 | |
| F | 62 | 65 | 65 | 65 | 66 | 52 | 78 | |
| G | 28 | 30.5 | 40 | 44 | 44 | 45 | - | |
| G1 | 13 | 10.5 | 13.5 | 13.5 | 12.5 | 12 | - | |
| Н | 104 | 107 | 111 | 111 | 107 | 109 | 141 | |
| HI | 155 | 150 | 160 | 160 | 148 | 156 | 202 | |
| Н2 | 38 | 39 | 44 | 44 | 33 | 36.5 | 58 | |
| НЗ | 6 | 6 | 6 | 6 | 4.5 | 5 | 16.5 | |
| Н4 | 6 | 4.5 | 3.5 | 3.5 | 4.5 | 6 | 2 | |
| Н5 | 2.5 | 4.5 | 4.5 | 4.5 | 8 | 7 | 4.5 | |
| L | 257 | 257 | 270 | 270 | 280 | 276 | 406 | |
| L1 | 457 | 457 | 470 | 470 | 470 | 485 | 706 | |
| L2 | 225 | 225 | 234 | 234 | 243 | 243 | 375 | |
| W | 140 | 150 | 182 | 182 | 210 | - | 210 | |
| W1 | 44 | 44 | 58 | 58 | 70 | 70 | 70 | |
| W2 | 198 | - | 240 | - | - | 280 | - | |
| Установочные размеры | А | 44 | 44 | 58 | 58 | 70 | 70 | 70 |
| А1 | 50 | - | 58 | - | - | - | - | |
| В | 194 | 194 | 200 | 200 | 243 | 243 | 375 | |
| Od | 7 | 7 | 7 | 7 | 7 | 7 | 10 | |

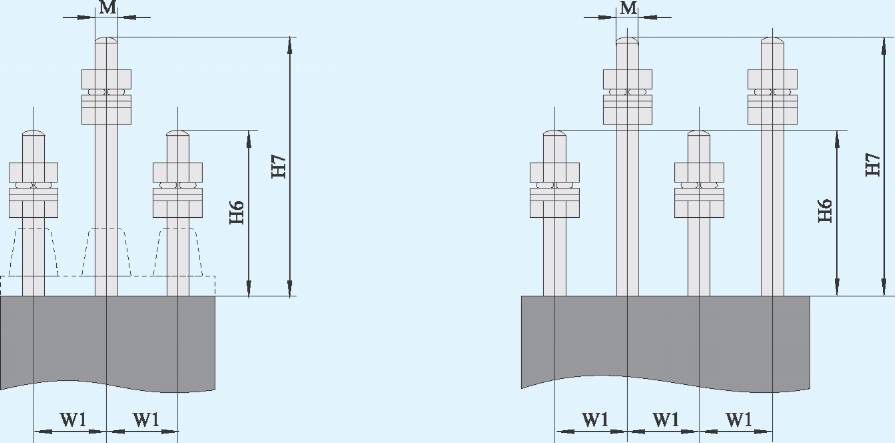

Исполнение NM1-63,100, 225( заднее присоединение )
трёхполюсный четырёхполюсный

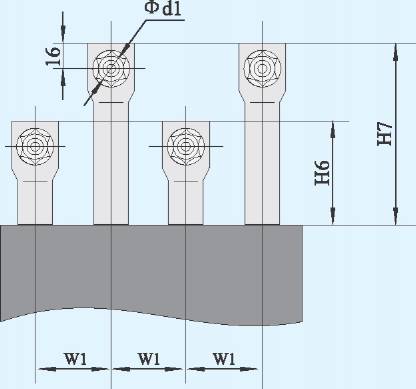

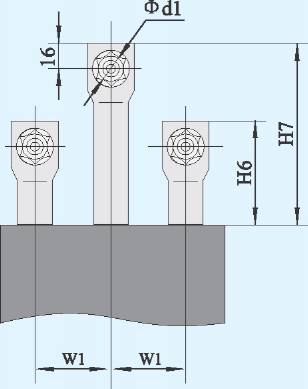

Исполнения NM1-400,630, 800( заднее присоединение)
трёхполюсный четырёхполюсный

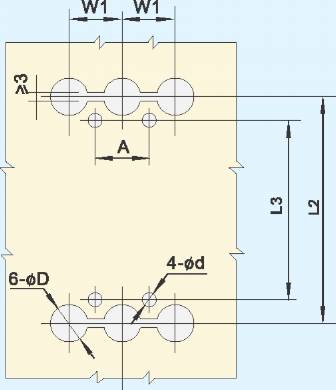

Размеры отверстий на монтажной панели установки выключателей заднего присоединения
трёхполюсный четырёхполюсный

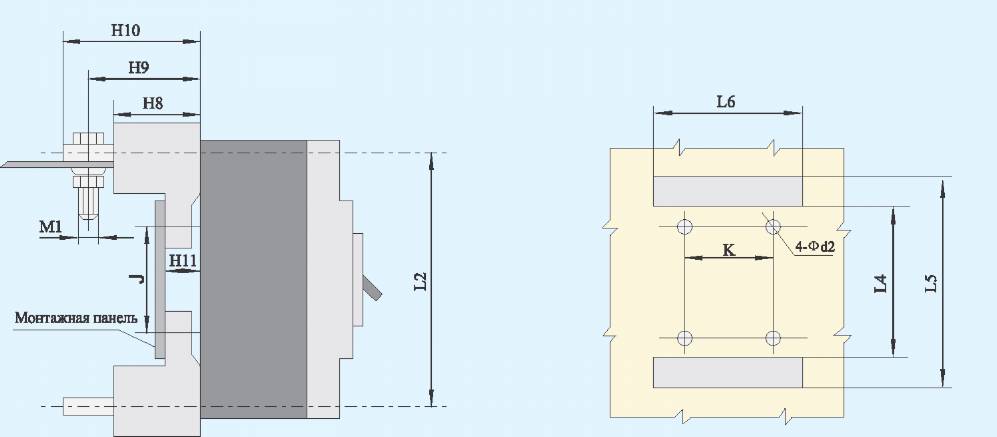

Втычной тип
Трёхполюсные выключатели
Размеры отверстий в монтажной панели для трёхполюсных выключателей
(мм)
| Исполнения выключателей | ||||||||
| NM1-63S NM1-63H | NM1-100S NM1-100H NM1-100R | NM1-225S NM1-225H NM1-225R | NM1-400S | NM1-400H NM1-400R | NM1-630S NM1-630H | NM1-630R NM1-800H NM1-800R | ||
| А | 25 | 30 | 35 | 44 | 44 | 58 | 70 | |
| Размеры выключателей заднего присоединения и втычного типа | 3.5 | 4.5 | 5.5 | 7 | 7 | 7 | 7 | |
| <X>dl | - | - | - | Ф12.5 | Ф 12.5 | Ф 16.5 | Ф 16.5 | |
| ®d2 | 6 | 8 | 8 | 8.5 | 9 | 8.5 | 12 | |
| ФБ | 8 | 24 | 26 | 31 | 33 | 37 | 37 | |
| ФБ1 | 8 | 16 | 20 | 33 | 37 | 37 | 37 | |
| Н6 | 44 | 68 | 66 | 60 | 65 | 65 | 48 | |
| Н7 | 66 | 108 | 110 | 120 | 120 | 125 | 125 | |
| Н8 | 28 | 51 | 51 | 61 | 60 | 60 | 87 | |
| Н9 | 38 | 65.5 | 72 | - | 83.5 | 93 | - | |
| Н10 | 44 | 78 | 91 | 99 | 106.5 | 112 | 106 | |
| Н11 | 8.5 | 17.5 | 17.5 | 22 | 21 | 21 | 26.5 | |
| L2 | 117 | 136 | 144 | 225 | 225 | 234 | 243 | |
| L3 | 117 | 108 | 124 | 194 | 194 | 200 | 243 | |
| L4 | 97 | 95 | 90 | 165 | 163 | 165 | 173 | |
| L5 | 138 | 180 | 190 | 285 | 285 | 302 | 305 | |
| L6 | 80/105* | 95/125* | 110/145* | 145/203* | 155 | 185/245* | 215/285* | |
| М | Мб | М8 | М10 | - | - | - | - | |
| К | 50.2 | 60 | 70 | 60 | 60 | 100 | 90 | |
| J | 60.7 | 62 | 54 | 129 | 130 | 123 | 143 | |
| Ml | М5 | М8 | М8 | М10 | мю | М12 | М14 | |
| W1 | 25 | 30 | 35 | 44 | 44 | 58 | 70 | |
Примечание: отмеченные "*" размеры - для четырёхполюсных выключателей
