Описание и работа

2. ОПИСАНИЕ И РАБОТА.

2.1. НАЗНАЧЕНИЕ.

2.1.1. Камеры КСО предназначены для приема и распределения электрической энергии трехфазного переменного тока промышленной частотой 50 Гц на номинальное напряжение 10 (6) кВ в сетях с изолированной или заземленной нейтралью через дугогасительный реактор.
Камеры КСО применяются для комплектации распределительных устройств 10 (6) кВ промышленных объектов, городских электрических сетей, систем электроснабжения железнодорожного транспорта, нефтяной, газовой и других отраслей промышленности.
2.1.2. Камеры КСО предназначены для эксплуатации в помещениях при следующих условиях воздействия:
- высота над уровнем моря не более 1000 м;
- относительная влажность воздуха 80% при температуре плюс 15°С;
- температура окружающей среды от минус 25°С до плюс 40°С для климатического исполнения У и категории размещения 3 по ГОСТ 15150-69;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию.
При установке камер КСО в помещениях с температурой ниже минус 25°С, должен быть предусмотрен обогрев помещения.2.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ. 2.2.1. Классификация исполнения камер КСО приведена в таблице 1.

Таблица 1 - Классификация исполнения камер КСО

Наименование показателя классификации

Исполнение камер

1. Уровень изоляции по ГОСТ 1516.3

Камеры с нормальной изоляцией

2. Изоляция ошиновки

Камеры с неизолированными шинами

3. Система сборных шин

Камеры с одной системой сборных шин
Сборные шины камер на номинальные токи от 630 до 1600 А (по спецзаказу) выполняются шинами из твердых алюминиевых сплавов АД31.Т

4. Способ разделения фаз

Камеры с неразделенными фазами

5. Конструкция высоковольтных вводов

Камеры с кабельным присоединением
Камеры с шинным присоединением

6. Род установки

Камеры для внутренней установки в электропомещениях

7. Условия обслуживания

Камеры одностороннего обслуживания

8. Установленная аппаратура

Камеры с ВВ
Камеры с ВН
Камеры с разъединителями
Камеры с кабельной сборкой
Камеры ЗНШ
Камеры с ТН
Камеры с ТСН
Камеры с аппаратурой собственных нужд



2.2.2. Основные параметры камер КСО соответствуют значениям, приведенным в таблице 2.

Таблица 2 - Основные параметры камер КСО

Наименование параметра

Значение

1. Номинальное напряжение (линейное), кВ

6; 10

2. Наибольшее рабочее напряжение, кВ

7,2; 12

3. Номинальный ток главных цепей, А

630;1000;1600 (по спецзаказу)

4. Номинальный ток сборных шин, А

630;1000;1600 (по спецзаказу)

5. Номинальный ток шинных мостов, А

630;1000;1600 (по спецзаказу)

6. Номинальный ток ТТ, А

50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500 (по спецзаказу)

7. Номинальный ток отключения камер с вакуумным выключателем, кА

20; 31,5

8. Ток электродинамической стойкости, кА

51

9. Ток термической стойкости, кА

20

10. Время протекания тока термической
стойкости, с:
- выключатель нагрузки
- вакуумный выключатель
- заземляющие ножи

1
3
3

11. Токи термической и динамической
стойкости трансформаторов тока

согласно их техническим
параметрам

12. Номинальное напряжение вспомогательных цепей, В:
- цепи защиты, управления и сигнализации:
постоянный ток
переменный ток
- цепи ТН
- цепи освещения:
внутри камер
снаружи камер
- цепи ТСН
- цепей блокировок:
постоянный ток
переменный ток

110; 220
220
100До 42
220
220;38024
220 (по спецзаказу)

13. Степень защиты по ГОСТ 14254-96
- с фасадной и боковой сторон оболочки
- для остальных частей камеры

IP20
IP00

14. Габаритные размеры, мм:
Глубина
Высота:
- по каркасу
- по отключенным ножам ШР
Ширина:
- при номинальном токе до 1000А
- при номинальном токе 1600 А (по спецзаказу)
- с ТСН до 25 кВА
- с ТСН до 40 кВА
- заземление сборных шин

11502150
2500750; 1000
1000
750 (по спецзаказу); 1000
1000
500



2.3. СОСТАВ ИЗДЕЛИЯ.

2.3.1. В зависимости от схемы главных цепей и опросного листа, состав камер КСО может включать аппараты, приведенные в таблице 3.

Таблица 3 - Состав изделия

Наименование

Тип, марка, обозначение оборудования

1. Вакуумный выключатель

ВВУ-СЭЩ-10-20/1000/1600 (по спецзаказу); ВБП-10-20/1000; ВБМ-10-20/1000; BB/TEL-10-20/1000; Evolis-630A/1250A

2. Трансформаторы тока

ТЛП-10; ТПОЛ-10 (только для BB/TEL); ТОЛ-10; ТЛК-10; ТЛО-10

3. Трансформаторы напряжения

ЗхЗНОЛ.06; ЗхЗНОЛП.06; НОЛ.08; НАМИТ-10-2; ОЛС-1,25; ОЛСП-1,25

4. Трансформатор тока нулевой последовательности

ТЗЛМ-1; ТЗЛМ-1-1; ТДЗЖ; ТЗЛР и д.р. (CSH-120 (200) для Sepam)

5. Разъединители

РВЗ-10 ЭЛМ; РВФЗ-10 ЭЛМ на номинальные токи 630, 1000, 1600* (по спецзаказу) исполнений I, II, III с приводами ПР-10

6. Заземлители

ЗР-10 ЭЛМ

7. Ограничители перенапряжения

ОПН-РТ/TEL-10(6)

8. Предохранители

ПКН-001; ПКТ (101; 102; 103)

9. Трансформаторы собственных нужд

ТМГ-25 (40); ТЛС-25 (40); ТСКС-25 (40)

10. Релейная защита

Микропроцессорная: VAMP серии 50; Орион-2; Сириус-2; БЭПМ; БМРЗ; PREMKO серии ZX; Sepam и д.р. Электромеханическая: РТ-40; РТ-80; РТ-90; РТ-140

11. Измерительные приборы

- амперметры: Э42702;
- вольтметры: Ц42702;
- измерительные преобразователи: Е842А (0-5А) и Е855А (75-125В)

12. Приборы учета электроэнергии

В соответствии с требованиями проектной и нормативной документации

13. Индикатор наличия напряжения на кабельной сборке

ИН-3-10-02 УХЛ3.1

14. Внутреннее освещение

Лампа цоколь Е27



2.3.2. Комплект эксплуатационной документации, поставляемой с КСО:
1. Паспорт (ПС), КТЦФ.670221.220 ПС;
2. Руководство по эксплуатации (РЭ), КТЦФ.670221.220 РЭ;
3. Ведомость ЗИП (ЗИ), КТЦФ.670221.220 ЗИ;
4. Электрические схемы вспомогательных цепей;
5. Эксплуатационные документы на комплектующую аппаратуру;
6. Сертификат соответствия;
7. Ведомость эксплуатационных документов (ВЭ), КТЦФ.670221.220 ВЭ;
8. Опросный лист. 2.4. УСТРОЙСТВО.

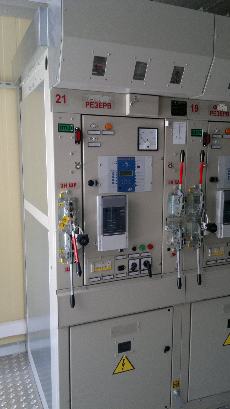

2.4.1. Камера КСО представляет собой сварную металлическую конструкцию. Внутри камеры размещено оборудование и шины главных цепей, на фасаде аппаратура управления и сигнализации. Конструкция камеры КСО зависит от схемы главных цепей. Варианты конструктивного исполнения приведены в приложении А.
В верхней части камеры расположен защитный экран (А-1), ограждающий магистральные шины (А-2) и ШР (А-3). Магистральные шины плоской стороной закреплены к опорным изоляторам (А-4), установленным на каркасе камеры. Защитный экран шинного разъединителя имеет окна (А-5) для визуального осмотра положения главных и заземляющих ножей ШР. Все смотровые окна камеры защищены оргстеклом.
Доступ в камеру обеспечивают две одностворчатых двери:

  • верхняя, дверь релейного отсека (А-6), используется для монтажа аппаратуры вторичных цепей и для обслуживания отсека ВВ;
  • нижняя, дверь кабельного отсека, используется для работы в кабельном отсеке (А-7).

Дверь релейного отсека имеет поворотно-выдвижной механизм с возможностью фиксации в выдвинутом положении. Над дверью релейного отсека установлен светильник (А-8) освещения внутреннего пространства высоковольтного отсека.
Дверь кабельного отсека имеет блокировку болтами (А-28), смотровое окно (А-5) для визуального осмотра положения главных и заземляющих ножей ЛР (А-9), и кабельных присоединений.
Стойки камеры выполняют функцию панели управления (А-10), в которой смонтированы привода управления коммутационными аппаратами.
Между дверьми релейного и кабельного отсеков, и в цоколе камеры проходят короба (А-12) вторичных цепей. Средний короб (основной) служит каналом для прокладки межкамерных связей и установки клеммных колодок для их соединения.
2.4.2. Релейный отсек локализован от остальных отсеков КСО. Локализационная защита выполнена съемными стальными листами со смотровыми окнами, которые обеспечивают возможность осмотра ВВ, трансформаторов тока, вторичных цепи трансформаторов тока.
В нижней части релейного отсека смонтирован светильник (А-8) освещения внутреннего пространства кабельного отсека.
Комплектация оборудования РЗА осуществляется согласно требованию опросных листов и проектной документации, в соответствии с функциональным назначением камер.
2.4.3. Конструкция высоковольтного отсека зависит от схемы главных цепей камеры. Вводные, линейные и секционные камеры отличаются наличием и расположением ВВ (А-13) и ТТ (А-14).
В высоковольтном отсеке камер ТСН, ТН и СР-ТН на опорных изоляторах установлены предохранители ПКН (А-22), ПКТ (А-19). В нижней части высоковольтного отсека камер ТН и СР-ТН, расположен ТН.
2.4.4. Конструкция кабельного отсека зависит от схемы главных цепей камеры. Вводные, линейные и камеры СВ отличаются наличием ЛР (А-9), делителей напряжения (А-15), ТН (А-16) и ОПН (А-17), установленных в кабельном отсеке камеры, ТТНП (А-18), закрепленных на кабельной полке.
В кабельном отсеке камер ТСН, установлен ТСН (А-21). При установки масленого трансформатора, основание отсека имеет пандус, обеспечивающий удержание полного объема масла трансформатора. В камерах СР-ТН и СР-ПСН на задней стенке установлен CP (А-24) с ЗНШ (А-26) и ЗН-СР (А-25).
2.4.5. Все аппараты и приборы, установленные в КСО и подлежащие заземлению, заземлены.
Каждая КСО имеет в нижней части присоединение переносного заземления, применяется контактный зажим заземления (А-11).
2.4.6. В камерах КСО предусмотрена система безопасности, реализуемая с помощью механических и электромагнитных блокировок, препятствующих:

  • оперированию линейным и шинным разъединителями и их заземляющими ножами, при включенном вакуумном выключателе;
  • оперированию заземляющими ножами при включенных главных ножах линейного и шинного разъединителей;
  • оперированию главными ножами линейного и шинного разъединителей при их включенных заземляющих ножах;
  • оперированию вакуумным выключателем при нахождении главных ножей в промежуточном положении.
  • блокировки, не допускающей включения заземляющего разъединителя, при условии, что в других камерах, от которых возможна подача напряжения на участок главных цепей камеры, где размещен заземляющий разъединитель, коммутационные аппараты находятся во включенном положении;
  • блокировки, не допускающей при включенном положении заземляющего разъединителя включения любых коммутационных аппаратов в других камерах, от которых возможна подача напряжения на участок главной цепи камеры, где размещен заземляющий разъединитель.

2.4.7. При двухрядном расположении КСО в помещении РУ между рядами КСО возможна установка шинного моста. Шинный мост (Приложение В) представляет собой металлоконструкцию с установленными на ней изоляторами и шинами. Шинные мосты могут выполняться как без разъединителя, так и с разъединителем для секционирования по сборным шинам. Приводы этих разъединителей размещаются на панелях шириной 200 мм, которые монтируются крайними в ряду РУ.
2.4.8. Режимы работ встроенной аппаратуры и функции, выполняемые каждой камерой КСО, определяются схемами главных и вспомогательных цепей, а также вышеизложенными особенностями конструкции КСО.2.5. СРЕДСТВА ИЗМЕРЕНИЯ, ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ. 2.5.1. Для измерения, контроля, регулирования и выполнения работ по техническому обслуживанию КСО применяются приборы общепромышленного назначения, указанные в таблице 4.

Таблица 4 - Приборы общепромышленного назначения

Тип контроля

Тип прибора

Измерение сопротивления изоляции

Мегомметр, тестер изоляции и проводимости MiT-400

Главные цепи

Измеритель сопротивления изоляции Mi 3121Н Smartec

Измерение переходного сопротивления

Микроомметр, микромилликиллоомметр МИКО-2,3

Высоковольтное испытание

АИСТ 50/70

Работа механической блокировки

Динамометр электронный АЦДР-0,5

Наладка РЗА

Нептун-2, РЕТОМ-51

Пробник для прозвонки

Мультиметр цифровой MY-65



2.5.2. Инструменты и принадлежности для монтажа/демонтажа оборудования.

Набор ключей для монтажа/демонтажа №8-24.
ГОСТ 2829-80.

Отвертка с прямым шлицем, с пластмассовой ручкой ГОСТ 17199-88 - для монтажа/демонтажа оборудования или изделий закрепленным винтом М4 полукруглой головкой.

Отвертка с крестообразным шлицем, с пластмассовой ручкой ГОСТ 17199-88 - применяется для монтажа/демонтажа частей оборудования или изделий
закрепленных винтом с крестообразной головкой.

Плоские круглогубцы ГОСТ 7283-93 - для монтажа/демонтажа стопорной шайбы с крепления тяг разъединителей.

Динамометрические ключи (для затяжки резьбовых соединений с точно заданным крутящим моментом). ГОСТ Р 51254.



2.6. МАРКИРОВКА, КОНСЕРВАЦИЯ, УПАКОВКА. 2.6.1. Маркировка.

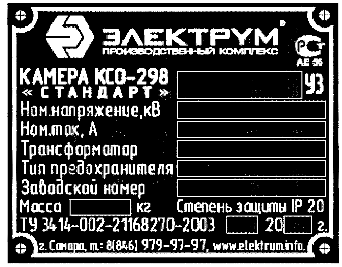

2.6.1.1. Камера КСО имеет маркировочную табличку (Рисунок 1), содержащую основные сведения об изделии в соответствии с требованиями ГОСТ 18620-86.
2.6.1.2. Табличка устанавливается с фасадной стороны камеры КСО, в правом верхнем углу, над стойкой.2.6.2. Консервация.
2.6.2.1. Перед упаковкой КСО подвергаются консервации, по ГОСТ 9.014-78. Все контактные соединения покрывают токопроводящей смазкой марки ЭПС-98 (ТУ 0254-002-47926093-2001), резьбовые соединения, трущиеся поверхности осей, тяг, замки покрываются смазкой ЦИАТИМ 211 ГОСТ 9433-80.2.6.3. Упаковка.
2.6.3.1. Упаковка камер КСО соответствует требованиям ГОСТ 23216-78.
2.6.3.2. На время транспортирования и хранения вакуумные выключатели, выключатели нагрузки, разъединители находятся в отключенном положении.
2.6.3.4. КСО упаковывается в стрейч пленку, при этом вдоль дверцы с лицевой стороны камеры КСО вкладываются распорки, воспринимающие внешние силовые воздействия и предупреждающие повреждение выступающих над плоскостью дверцы приборов и органов управления.
2.6.3.5. Комплект документации упакован в запаянный полиэтиленовый пакет. Пакет вложен внутрь камеры КСО (в первое грузовое место) и неподвижно там закреплен.

Рисунок 1 - Маркировочная табличка
