КСО-298«СТАНДАРТ»

КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ
СЕРИИ КСО-298"СТАНДАРТ"

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КТЦФ.670221.220 РЭ


Производственный комплекс «ЭЛЕКТРУМ»СОДЕРЖАНИЕ

1. Введение
1.1. Принятые сокращения и обозначения
1.2. Структура условного обозначения 2. Описание и работа
2.1. Назначение
2.2. Технические характеристики
2.3. Состав изделия
2.4. Устройство
2.5. Средства измерения, инструмент и принадлежности
2.6. Маркировка, консервация и упаковка 3. Использование по назначению
3.1. Подготовка к использованию
3.1.1. Требования безопасности
3.1.2. Указания по вводу в эксплуатацию
3.2. Использования изделия
3.2.1. Требования безопасности
3.2.2. Требования к эксплуатации
3.2.3. Оперативные переключения

4. Техническое обслуживание
4.1. Общие указания
4.2. Правила безопасности
4.3. Порядок технического обслуживания 5. Технический ремонт
5.1. Общие указания
5.2. Меры безопасности при выполнении работ по ремонту камер
5.3. Замена оборудования 6. Хранение
7. Транспортировка
8. Утилизация
Приложения
A. Конструктивные исполнения
Б. Контактные соединения
B. Двухрядное расположение
Г. Стыковка камер
Д. Крепление и заземление камер
Е. Подключение кабеля

1. ВВЕДЕНИЕ.

Руководство по эксплуатации (далее, РЭ) является документом, содержащим сведения о конструкции, принципе действия, технических характеристиках, и указания, необходимые для правильной и безопасной эксплуатации камер сборных одностороннего обслуживания серии КСО-298 "СТАНДАРТ" (далее КСО).
Камеры КСО изготовлены в соответствии с требованиями технических условий ТУ 3414-002-421168270-2003, опросных листов, государственных стандартов, действующей технической документацией.
РЭ не является исчерпывающим документом. При монтаже и эксплуатации камер КСО следует дополнительно руководствоваться:
- правилами устройства электроустановок (ПУЭ);
- правилами технической эксплуатации электроустановок потребителей (ПТЭЭП);
- правилами технической эксплуатации электрических станций и сетей РФ (ПТЭЭС);
- правилами по охране труда при эксплуатации электроустановок;
- эксплуатационной документацией на комплектующие изделия.
На камеры КСО постоянно проводятся изменения, усовершенствования конструкции, замена материалов, изменения комплектующих изделий и т.д., не ухудшающие качества камер КСО и их эксплуатационные характеристики. В связи с этим возможны незначительные расхождения между текстом, рисунками и фактическим исполнением устройства. Все изменения учитываются при очередном переиздании документа и вносятся без дополнительного уведомления, не противоречит РЭ и другим нормативным документам.

1.1. ПРИНЯТЫЕ СОКРАЩЕНИЯ И ОБОЗНАЧЕНИЯ.

1.1.1. В настоящем документе приняты следующие сокращения:
- РУ - распределительное устройство;
- ВВ - вакуумный выключатель;
- ВН - выключатель нагрузки;
- СВ - секционный выключатель;
- ШР - шинный разъединитель;
- ЛР - линейный разъединитель;
- CP - секционный разъединитель;
- ЗР - заземляющий разъединитель (заземлитель);
- ЗН - заземляющий нож;
- ЗНШ - заземляющий нож секции сборных шин;
- ОПН - ограничитель перенапряжения нелинейный;
- АВ - автоматический выключатель;
- АСН - автомат собственных нужд;
- ТТ - трансформатор тока;
- ТТНП - трансформатор тока нулевой последовательности;
- ТН - трансформатор напряжения;
- ТСН - трансформатор собственных нужд;
- МП - микропроцессорное устройство;
- КЗ - короткое замыкание;
- РЗА - релейная защита и автоматика;
- АВР - автоматическое включение резерва;
- АПВ - автоматическое повторное включение;
- ОЗЗ - однофазное замыкание на землю;
- РЭ - руководство по эксплуатации;
- ПУЭ - правила устройства электроустановок;
1.1.2. В настоящем документе имеются ссылки на изображения, приведенные в приложениях. Ссылки выполнены в следующем формате: А-1, где А - приложение, 1 - номер позиции на рисунке. В приложениях, в которых более одного рисунка, выполнена сквозная нумерация, исключающая повторение позиций.

1.2. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ.

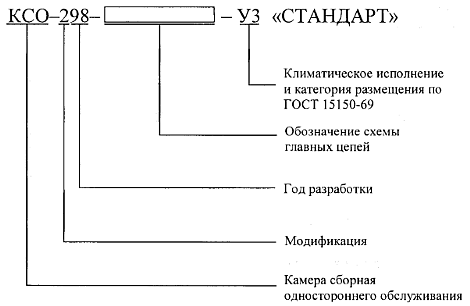

Пример условного обозначения камеры КСО с вакуумным выключателем, трансформаторами тока, шинным и линейным разъединителями, нелинейными ограничителями перенапряжения, кабельным вводом и индикатором напряжения на кабельной сборке:
КСО-298-8.1-600-УЗ "СТАНДАРТ"

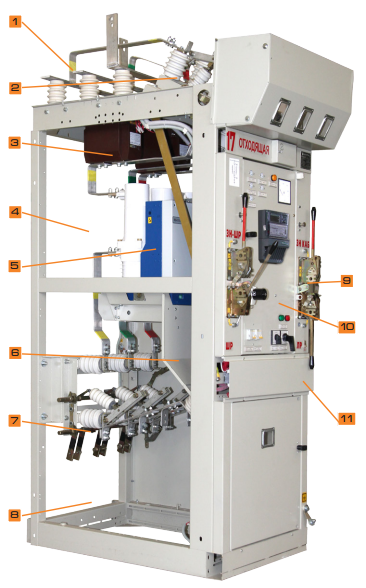

Внутренняя компоновка (пример)

Наименование

1
2
3
4
5
6
7
8
9
10
11

сборные шины
шинный разъединитель
трансформаторы тока
отсек вакуумного выключателя
вакуумный выключатель
отсек РЗиА
линейный разъединитель
кабельный отсек
привод ЭЛМ-10
дверь отсека РЗиА и отсека вакуумного выключателя
короб вторичных цепей
