Памятка по электробезопасности - Установки с изолированной нейтралью
Установки с изолированной нейтралью

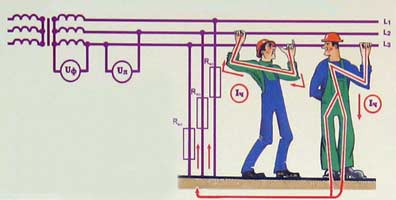

Опасность однофазного и двухфазного прикосновений
Ток, проходящий через тело человека.
Однофазное прикосновение: Iч = 3Uф / 3Rч + Rиз
Двухфазное прикосновение: Iч = кв.корень(3Uф) / 3Rч
где Uф, Uл - фазное и линейное напряжения; Rч - сопротивление тела человека (1000 ОМ); Rиз - сопротивление изоляции фазных проводов относительно земли.

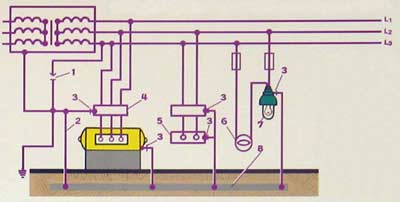

Подключение и заземление установок.
1. Пробивной предохранитель
2. Магистраль заземления
3. Болт присоединения заземления или зануления
4. Защитный аппарат в металлическом корпусе
5. Однофазный электроприемник
6. Выключатель
7. Светильник
8. Заземляющая шина

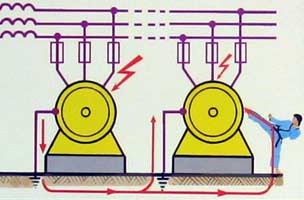

Опасность двойного замыкания на землю.
Допустимые напряжения прикосновения и токи через тело человека.
| Продолжительность воздействия тока, С | |||||||
| 0,01-0,08 | 0,1 | 0,3 | 0,5 | 0,7 | 1,0 | <1,0 | |
| U, B | 550 | 340 | 135 | 105 | 85 | 60 | 20 |
| I, ма | 650 | 400 | 160 | 125 | 125 | 50 | 6 |
Симптомы при воздействии тока на организм человека.
| I, ма | Переменный (50Гц) | Постоянный |
| до 1 | Не ощущается | Не ощущается |
| 1-8 | Легкое дрожание рук, болевые ощущения | Легкий зуд |
| 8-15 | Можно с трудом разжать руки и отделиться от электрода | Ощущение тепла |
| 15-20 | Паралич рук, невозможно оторваться от электрода | Сокращение мышц |
| 50-100 | Паралич дыхания, фибрилляция сердца | Паралич дыхания |

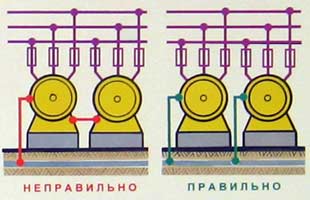

Использование заземляющей шины.
Схемы заземления (зануления).

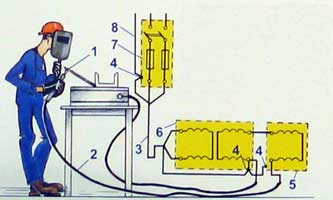

Сварочного трансформатора
1. Электрододержатель
2. Шланговый одножильный провод
3. Питающий провод с защитной жилой
4. Заземляющий болт
5. Регулятор
6. Сварочный трансформатор
7. Пункт подключения
8. Защитный провод сети (при питании от фазного напряжения предохранитель в нулевом проводе снять)
Башенного крана
1. Металлическое соединение рельсов
2. Вводной ящик
3. Перемычка в стыке рельсов
4. Пункт подключения
5. Защитный проводник металлической оболочки кабеля
6, 7 Питающий и шланговый четырехжильные кабели
8. Соединительные проводник
9. Повторный заземлитель
 |  |
| Заменяйте предохранители, только устранив причину короткого замыкания! | Опасно держаться рукой за электрический провод! |

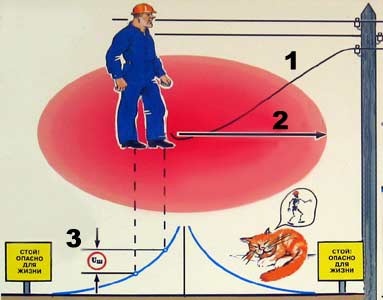

Напряжения шага и прикосновения.
 | Напряжение шага Uш - это напряжение, возникающее между двумя точками цепи тока, находящимися одна от другой на расстоянии шага и на которых одновременно стоит человек. 1. Оборванный провод 2. Радиус действия 3. Напряжение шага (Uш) Почувствовав раздражающее воздействие напряжения шага: - сомкните ступни ног - развернитесь - двигайтесь от места замыкания короткими шагами, не отрывая ступни одна от другой и от земли. |

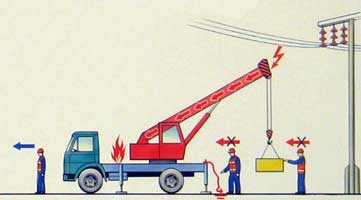

 | В пределах охранной зоны высоковольтных линий и при всех работах на открытых распределительных устройствах без снятия напряжения грузоподъемная машина на пневмоходу должна быть заземлена. При соприкосновении стрелы с токоведущими частями или возникновении электрического разряда ЗАПРЕЩАЕТСЯ прикасаться к машине и спускаться с нее на землю до снятия напряжения. Если, кроме того, произошло возгорание, водитель должен спрыгнуть на землю на обе ноги, сохраняя равновесие и не прикасаясь к машине. Необходимо удалиться от нее не менее чем на 8 метров, соблюдая правила выхода из зоны действия напряжения шага. Подходить к горящей и находящейся под напряжением машине ЗАПРЕЩАЕТСЯ!!! |

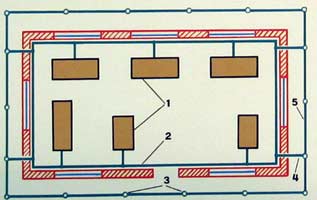

Схема заземляющих контуров из полосовой стали.
| 1. Электрооборудование 2. Внутренний контур (сечение не менее 24 мм2) 3. Заземляющие трубы или уголки 4. Соединение внутреннего контура с наружным (сечение не менее 24 мм2) 5. Соединительная полоса наружного контура (сечение не менее 48 мм2) |

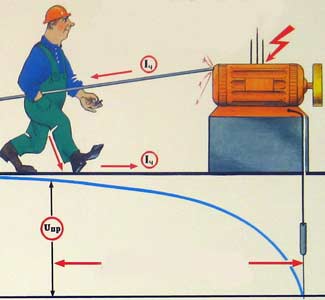

Касание заземленных нетоковедущих частей, оказавшихся под напряжением.
Напряжение прикосновения Uпр в поле растекания заземлителя равно:
Uпр = U3, где U3 - напряжение заземляющего устройства, - коэффициент напряжения прикосновения.
Зависит от формы и конструкции заземлителя.
Помните!!! Напряжение прикосновения возрастает по мере удаления человека от заземлителя
