Памятка по электробезопасности
Правила перед началом работ
1. ОТКЛЮЧИ НАПРЯЖЕНИЕ.
2. ПРОВЕРЬ ЕГО ОТСУТСТВИЕ.
3. НАЛОЖИ ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ.

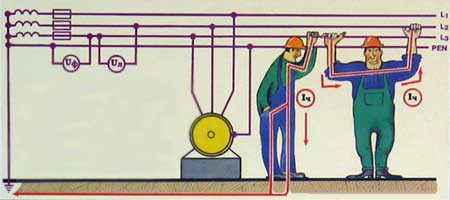

Опасность однофазного и двухфазного прикосновений
Ток, проходящий через тело человека.
Однофазное прикосновение: Iч = Uф / 3Rч + ro + rn
Двухфазное прикосновение: Iч = кв.корень(3Uф) / Rч
где Uф, Uл - фазное и линейное напряжения; Rч - сопротивление тела человека (1000 ОМ); ro, rn - сопротивления обуви и пола.

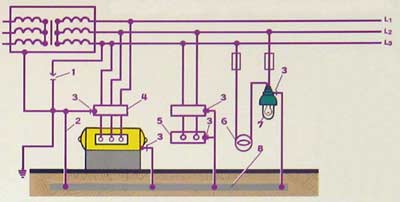

Схема зануления сети с глухозаземленной нейтралью.
1. Болт присоединения заземления или зануления
2. Защитный аппарат
3. Светильник
4. Однофазный электроприемник
5. Выключатель
6. Повторное заземление
Для управления и защиты сети освещения и электродвигателей применяют предохранители. Используйте калиброванные вставки, только соответствующие номинальному току.
 |

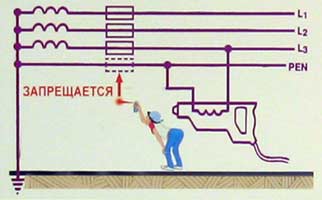

Устанавливать предохранитель в нулевой провод - ЗАПРЕЩАЕТСЯ!!!
Правила ввода проводов в здание.
1. Изолятор
2. Зажим глухой
3. Монтажная лента
4. Провод АПВ
5. Воронка фарфоровая
6. Трубка изоляционная
7. Втулка фарфоровая
| Опасность поражения током при установке выключателя в нулевом проводе. | Исключите возможность одновременного касания корпуса машины и заземленных конструкций. | На скрытой электропроводке работы проводите только руководствуясь ее схемой. |
 |  |  |
