6.5 РЕГУЛИРОВКИ РАЗЪЕДИНИТЕЛЕЙ S2DA / S2DAT / S2DA2T

В следующих параграфах приводятся процедуры по регулировке и наладке аппарата.

6.5.1 Регулировка главных ножей ведущего полюса (рис. 2D, 2E)

Регулировку ведущего полюса следует выполнять до соединения с ведомыми полюсами.

Медленно выполнить операцию ЗАКРЫТИЯ, проверяя, что все штыревые контакты в конце хода располагаются точно по центру гнездовых контактов (рис. 2D).

В положении ЗАКРЫТО проверить, что оба рычага совершают полный пробег (примерно 90°) и выровнены по одной оси (допуск ±2°), а также что соблюдаются все условия, приведенные на рисунках 2D и 2E.

Проверить также правильный ввод рычагов с соблюдением размера 25 мм (допуск -10 / +30), указанного на рисунках 2, 2A, 2B.

Специальным рычагом или рукояткой для шкафа привода разъединителя медленно выполнить цикл ОТКРЫТИЯ (угол открытия 90°±4°), проверяя, что штыревые контакты разводятся, как показано на рисунке 2D.

При необходимости для правильной регулировки воздействовать на систему соединительной тягой управления (5.9 рис. 5, 5В, 5E, 5H).

Кроме того, если потребуется, для регулировки можно воспользоваться зазорами в крепежных отверстиях колонки, как в верхней, так и в нижней части.

Затянуть до упора винты и выполнить несколько циклов вручную, проверяя регулировки.

При необходимости повторить операции.

6.5.2 Регулировка главных ножей ведомых полюсов (рис. 2E, 2F)

Для регулировки рычагов см. описание в параграфе 6.5.1 для ведущего полюса.

Выполнить вручную операцию ЗАКРЫТИЯ, останавливаясь, как только штыревой и гнездовой контакты соприкоснутся.

В этом положении:

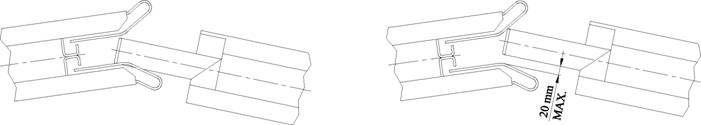

Синхронизация считается ОПТИМАЛЬНОЙ, когда все три полюса выглядят так, как показано на рис. В.

Синхронизация считается ПРИЕМЛЕМОЙ, когда ведущий полюс выглядит так, как показано на рис. В, а ведомые полюсы находятся в положении, показанном на рис. C.

Регулировка разъединителей

РИС. B РИС. C

Если требуется, для правильной регулировки воздействовать на тяги горизонтальной трансмиссии (5.3 рис. 5, 5В, 5E, 5H) с помощью трубных зажимов (5.6 рис. 5, 5В, 5E, 5H).

Кроме того, если потребуется, для регулировки можно воспользоваться зазорами в крепежных отверстиях колонки, как в верхней, так и в нижней части.

Затянуть до упора винты и выполнить несколько циклов вручную, проверяя регулировки.

При необходимости повторить операции.

6.5.3 Регулировка заземляющего ножа (рис. 8, 9)

Выполнить вручную несколько циклов ЗАКРЫТИЯ и ОТКРЫТИЯ заземляющего ножа, проверяя, что в положение ЗАКРЫТО каждый подвижный контакт (8.2 рис. 8) располагается точно по центру неподвижного контакта (9.3 рис. 9).

При необходимости, чтобы добиться правильной регулировки хода подвижного рычага (8.1 рис. 8), можно действовать одним или несколькими из следующих способов:

меняя угол в исходной или конечной точке для регулируемого рычага управления (5.19 рис. 5В, 5C, 5E, 5F, 5H, 5I). С этой целью ослабить гайки крепежных хомутов (5.20 рис. 5В, 5C, 5E, 5F, 5H, 5I), повернуть рычаг вперед или назад, удерживая неподвижно тягу горизонтальной трансмиссии (5.4 и 5.5 рис. 5В, 5E, 5H), добиться нужного положения и снова затянуть гайки;

меняя радиус для регулируемого рычага управления (5.19 рис. 5В, 5C, 5E, 5F, 5H, 5I). С этой целью ослабить крепежную гайку шарнира тяги управления (5.18 рис. 5C, 5F, 5I), переместить шарнир в прорези овального отверстия на рычаге (5.19 рис. 5C, 5F, 5I), добиться нужного положения и снова затянуть гайки;

меняя длину тяги управления (5.18 рис. 5В, 5E, 5HA). С этой целью немного отвинтить правую и левую стопорные гайки, повернуть тягу управления вперед или назад на своей оси, добиться нужного положения и снова затянуть гайки.

Если требуется установить подвижный контакт точно по центру неподвижного, то нужно ослабить крепежные гайки (8.8 рис. 8), которые затягивают хомуты (8.7 рис. 8), и сдвинуть подвижный рычаг (8.1 рис. 8) вдоль тяг горизонтальной трансмиссии (5.4 и 5.5 рис. 5В, 5E, 5H) заземляющего ножа.

Три подвижных рычага можно синхронизировать, для чего нужно ослабить крепежные гайки (8.8 рис. 8), которые затягивают хомуты (8.7 рис. 8), и повернуть подвижный рычаг (8.1 рис. 8) по часовой стрелке или против нее вокруг тяги горизонтальной трансмиссии для заземляющего ножа.

Проверить, что в положении ОТКРЫТО подвижные рычаги (8.1 рис. 8) заземляющего ножа не мешают тягам горизонтальной трансмиссии (5.3 рис. 5В, 5E, 5H) разъединителя.

В этой конфигурации подвижные рычаги (8.1 рис. 8) могут оставаться слегка наклонными кверху относительно горизонтального положения.

6.5.4 Тяги горизонтальной трансмиссии заземляющего ножа (рис. 5B, 5E, 5H)

Выполнить вручную несколько циклов ЗАКРЫТИЯ и ОТКРЫТИЯ, проверяя, что заземляющие ножи одновременно достигают конечного положения ОТКРЫТО и ЗАКРЫТО.

При необходимости три подвижных рычага можно синхронизировать, для чего нужно ослабить крепежные гайки (8.8 рис. 8), которые затягивают хомуты (8.7 рис. 8), и повернуть подвижный рычаг (8.1 рис. 8) по часовой стрелке или против нее вокруг тяг горизонтальной трансмиссии (5.4 и 5.5 рис. 5В, 5E, 5H) для заземляющего ножа.
