При среднем ремонте проверяют качество прессовки обмоток, отсутствие или наличие их деформации или смещения по отношению к нормальному положению, исправность паек и оценивают состояние витковой изоляции: целость, механическую прочность и цвет. Ослабление прессовки легко обнаружить, если изоляционные прокладки и детали концевой изоляции попытаться перемещать рукой: при слабой прессовке они будут сдвигаться с места. У трансформаторов I и II габаритов обмотки подпрессовывают ярмовыми балками путем временного ослабления стяжных шпилек верхнего ярма и подтяжки гаек 2 вертикальных прессующих шпилек 4, стягивающих верхние ярмовые балки с нижними (рис. 6).

Прессовка обмоток вертикальными шпильками и ярмовыми балками трансформаторов I и II габарито

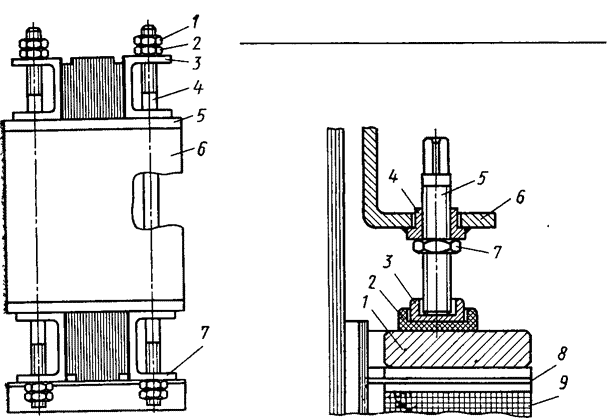

Рис. 6. Прессовка обмоток вертикальными шпильками и ярмовыми балками трансформаторов I и II габаритов:

1 — контргайка, 2 — гайка, 3, 7 — ярмовые балки, 4 — шпилька, 5 — концевая изоляция, 6 — обмотки

Рис. 7. Осевая прессовка обмоток стальными кольцами

При значительном усыхании изоляции, неодинаковых осевых размерах обмоток ВН и НН и плохой прессовке внутренних обмоток в них закладывают дополнительную изоляцию в виде колец и прокладок и прессуют вертикальными шпильками.

Обмотки трансформаторов старых выпусков, не имеющих специальных прессующих устройств, подпрессовывают способом расклиновки. Он заключается в том, что в верхней части обмоток между уравнительной и ярмовой изоляциями забивают дополнительные изоляционные прокладки — клинья, изготовленные из предварительно высушенного прессованного электрокартона или гетинакса. Расклинивают поочередно один ряд прокладок за другим, равномерно обходя обмотки по всей окружности.

Обмотки масляных трансформаторов III габарита и выше и сухих с воздушным охлаждением мощностью более 160 кВ-А прессуют стальными кольцами 1 (рис. 7) и нажимными винтами 5, ввинчиваемыми во втулки 4, приваренные к полкам 6 верхних ярмовых балок. Чтобы не получился короткозамкнутый виток, плоские стальные кольца имеют разрез (зазор), их укладывают на верхнюю концевую изоляцию 8 обмоток 9 каждого стержня. Количество и размер нажимных винтов зависят от мощности трансформатора и определяются расчетом. Для равномерной прессовки на каждое кольцо обычно устанавливают шесть винтов (по три на каждую сторону ярмовых балок). Если винтами непосредственно давить на кольцо, то зазор кольца через винты и ярмовые балки будет перекрыт и образуется короткозамкнутый контур (виток). Поэтому между кольцом и каждым прессующим винтом устанавливают изоляционную пяту 2 из текстолита, гетинакса, прессованного электрокартона или специального пластика. Для предохранения пяты от продавливания винтом в нее вставляют стальной башмак 3. Чтобы не произошло ослабления нажима винтов, затягивают гайки 7 до отказа.

Заземление прессующего кольца

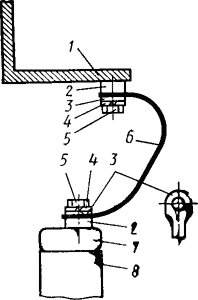

Рис. 8. Заземление прессующего кольца: 1 — полка верхней ярмовой балки, 2 — бобышка, 3, 4 — стопорная или пружинная шайба, 5 — болт, 6 — шинка заземления, 7 — прессующее кольцо, 8 — обмотка

В трансформаторах напряжением 110 кВ и ниже обычно все обмотки, расположенные на стержне, прессуют одним общим кольцом, при напряжении 220 кВ и более применяют раздельную прессовку обмоток — каждую обмотку прессуют своим кольцом. Кольца заземляют гибкой медной шинкой, соединяющей их с заземленной ярмовой балкой (рис. 8). В целях экономии металла и уменьшения потерь стальные кольца в трансформаторах небольшой мощности заменяют кольцами из изоляционного материала.

Осевую подпрессовку обмоток при ремонте выполняют в такой последовательности: ослабляют гайки, равномерно в пере

крестном порядке до отказа завинчивают винты и заново затягивают гайки, подтягивают крепление заземляющих шинок. Предварительно их отсоединяют от ярмовых балок и измеряют сопротивление изоляции нажимных колец относительно ярмовых балок и магнитной системы. Далее осматривают витковую изоляцию и, если обнаруживают места повреждений, их изолируют предварительно высушенной лентой из лакоткани. Чтобы удобно было пропускать ленту между витками, крайние витки в месте подызолировки осторожно раздвигают электрокартонным клином. В случае повреждения изоляции в удаленной части катушки между витками закладывают электрокартонную полоску толщиной 0,3—0,5 мм. В месте, где изоляция витка восстановлена, на катушку накладывают бандаж из тафтяной ленты. Эту работу следует выполнять аккуратно, чтобы не повредить изоляцию соседних витков.

При осмотре обмоток необходимо оценить степень старения и механическую прочность изоляции витков. Изоляция считается хорошей, если она эластична, не ломается при изгибе под углом 90°, имеет светлый цвет. Если она хрупкая, ломается при изгибе, имеет темный цвет, ее считают неудовлетворительной. В этом случае необходим капитальный ремонт трансформатора с заменой обмоток на новые или перемоткой старых.
