Выключатель HPL 550В2

Рис.4-1. Выключатель HPL 550В2.

Полюс выключателя HPL 550В2

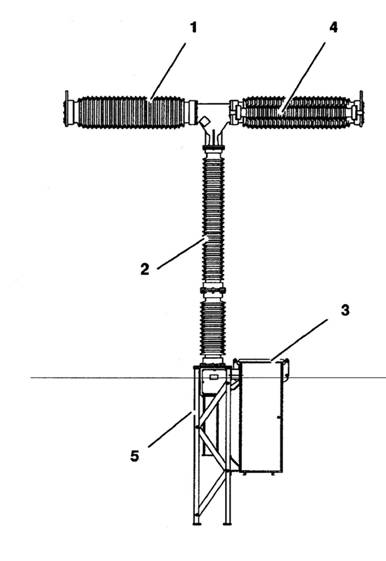

Рис.4-2. Полюс выключателя HPL 550В2.

  1. - дугогасительное устройство;
  2. - опорная изоляция;
  3. - привод;
  4. - конденсатор;
  5. - рама.

Привод выключателя

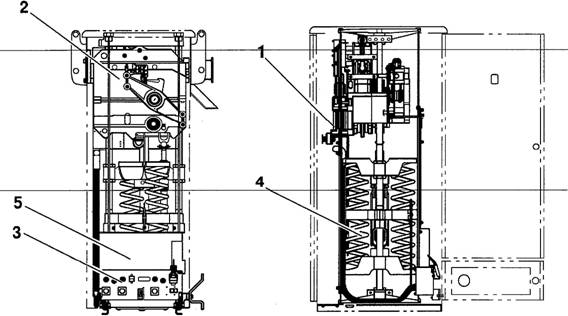

Рис.5-2. Привод.

  1. - узел завода пружин;
  2. - приводной механизм;
  3. - панель управления;
  4. - включающие пружины;
  5. - подогреватели (за защитной стенкой).

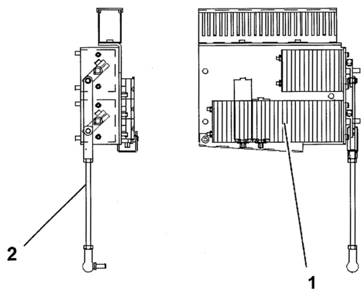

Узел вспомогательных блок-контактов

Рис.5-12. Узел вспомогательных блок-контактов

  1. - вспомогательные блок-контакты;
  2. - тяга.

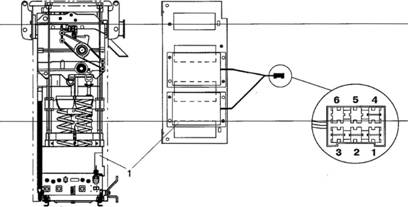

Подогреватель

Рис.5-13. Подогреватель (1).

Монитор плотности

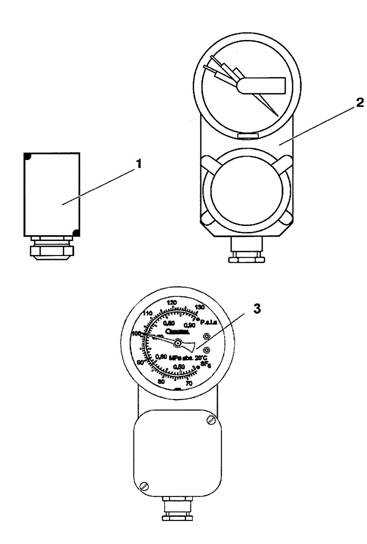

Рис.6-8. Монитор плотности.

  1. - с эталонным объемом;
  2. - с биметаллическим элементом;
  3. - с биметаллическим элементом (новый образец).

Зависимость допустимого числа отключений от тока

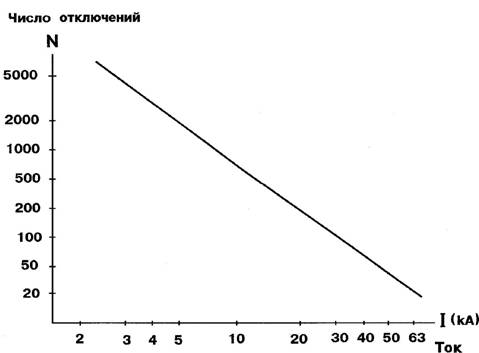

Рис.7-1. Зависимость допустимого числа отключений (N) от тока (I).

Заземление шкафа привода

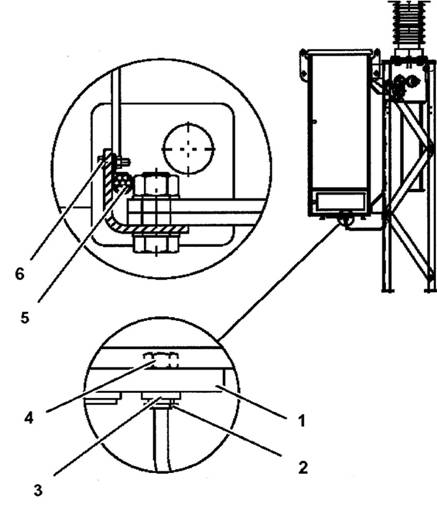

Рис.8-1. Заземление шкафа привода.

  1. — клемма для заземления.

Нормальное положение привода

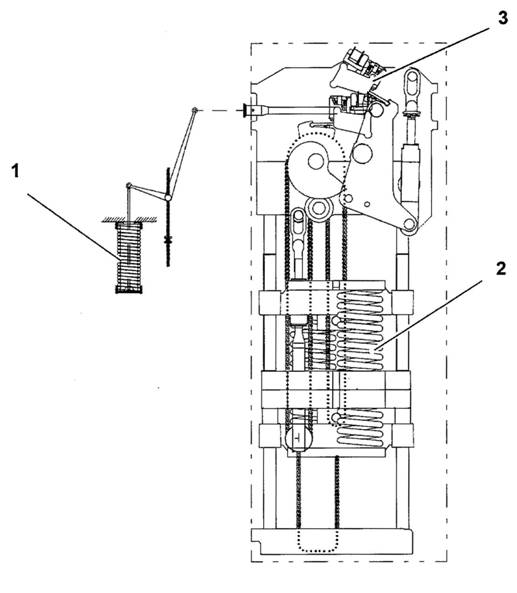

Рис.5-3. Нормальное положение привода.

  1. - отключающая пружина;
  2. - включающие пружины;
  3. - отключающее запорное устройство.

Операция отключения

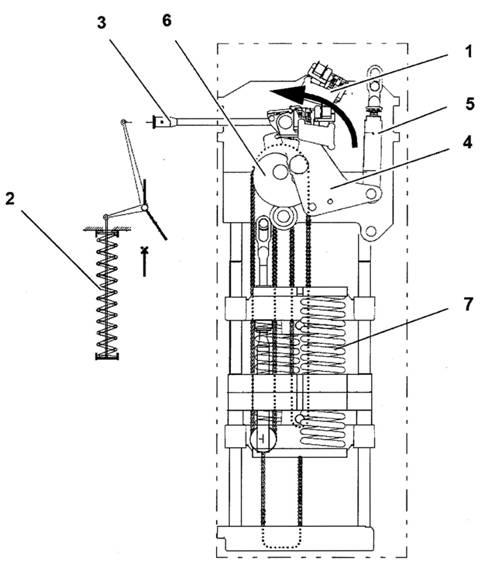

Рис.5-4. Операция отключения.

  1. - отключающее запорное устройство;
  2. - отключающая пружина;
  3. - тяга;
  4. - оперативный рычаг;
  5. - амортизатор отключения;
  6. - кулачковый диск;
  7. - включающие пружины.

Операция включения

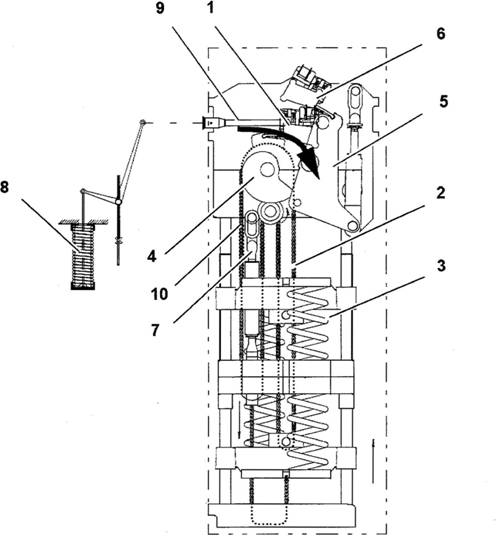

Рис.5-5. Операция включения.

  1. - включающее запорное устройство;
  2. - секция цепи;
  3. - включающие пружины;
  4. - кулачковый диск;
  5. - оперативный рычаг;
  6. - отключающее запорное устройство;
  7. - амортизатор включения;
  8. - отключающая пружина;
  9. - тяга;
  10. - секция цепи.

Заводка включающих пружин

Рис.5-6. Заводка включающих пружин.

  1. - включающие пружины;
  2. - ведущая звездочка;
  3. - секция цепи;
  4. - ярмо пружин;
  5. - секция цепи;
  6. - секция цепи;
  7. - секция цепи.

Панель управления привода

Рис. 5.7. Панель управления привода

  1. - переключатель «Местое/Дистанционное/Цепь разорвана»;
  2. - ключ «Включить/Отключить».

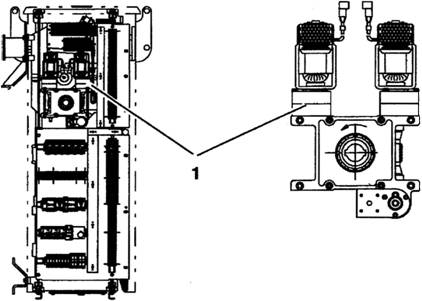

Узел завода пружин

Рис.5-8. Узел завода пружин (1).

Механическая блокировка

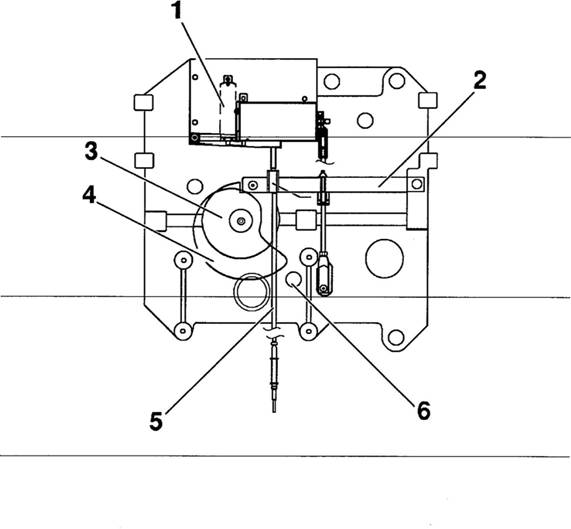

Рис.5-9. Механическая блокировка.

  1. - концевой выключатель;
  2. - блокирующая рейка;
  3. - блокирующий диск;
  4. - кулачковый диск;
  5. - оперативная тяга;
  6. - вал оперативного рычага.

Запорные устройства

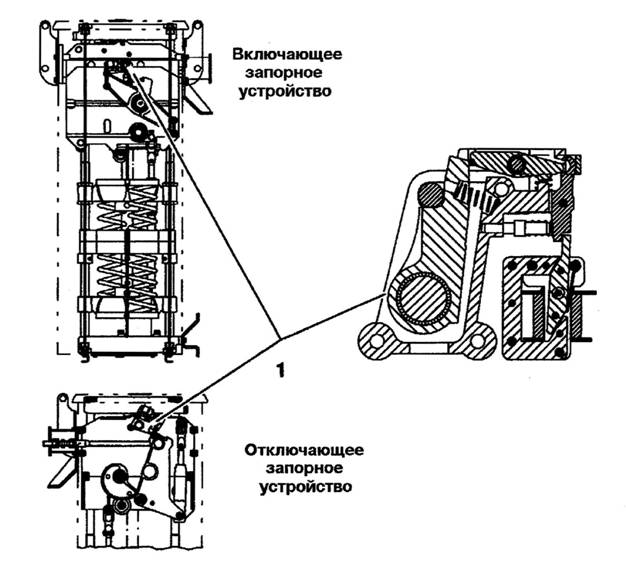

Рис.5-10. Запорные устройства (1).

Амортизаторы

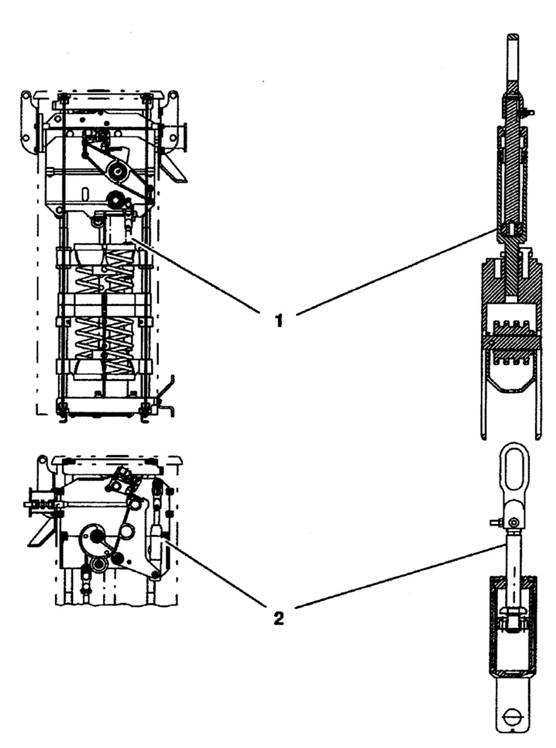

Рис.5-11. Амортизаторы включения (1) и отключения (2).

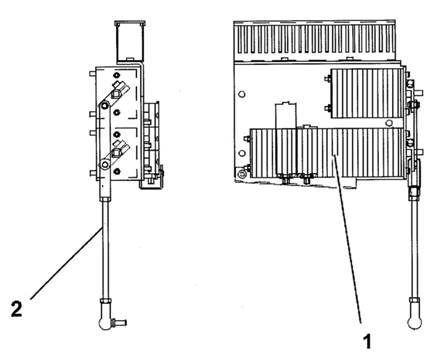

Узел вспомогательных блок-контактов

Рис.5-12. Узел вспомогательных блок-контактов

  1. - вспомогательные блок-контакты;
  2. - тяга.

Рис.5-13. Подогреватель (1).

Электрическое оборудование привода

Рис.6-13. Электрическое оборудование привода.

  1. - реле;
  2. - счетчик.
  3. - контактор;
  4. - автомат;

Маркировка HPL

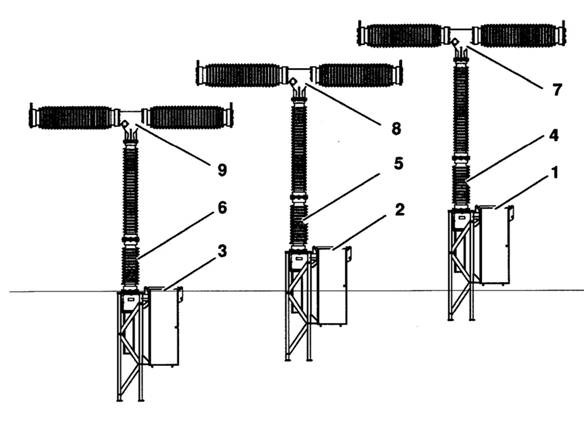

Рис.9-2. Маркировка.

  1. - привод А1;
  2. - привод В1;
  3. - привод С1;
  4. - опорная изоляция А1;
  5. - опорная изоляция В1;
  6. - опорная изоляция С1;
  7. - дугогасительное устройство А1;
  8. - дугогасительное устройство В1;
  9. - дугогасительное устройство С1.

Проверка блокировки

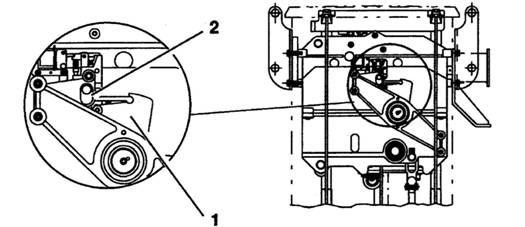

Рис.9-20. Проверка блокировки.

  1. ~ оперативный рычаг;
  2. - включающая защелка.

Регулировка привода

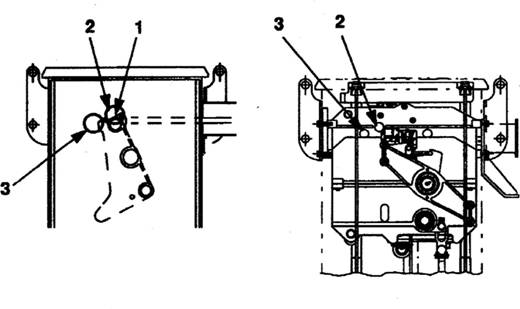

Рис.9-21. Регулировка привода.

  1. - блокирующий язычок;
  2. - отверстие;
  3. - отверстие.

Заполнение выключателя газом

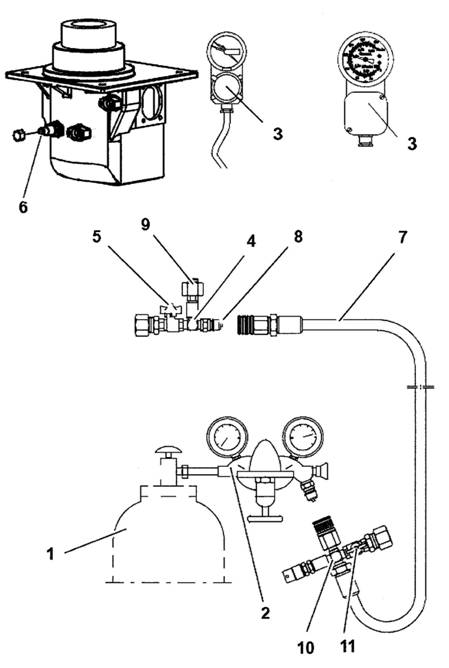

Рис.9-23. Заполнение выключателя газом.

  1. - адаптер;
  2. - ниппель с соединительной гайкой
  3. - переходник;
  4. - клапан.
  5. - газовый баллон;
  6. - регулятор;
  7. - монитор плотности (старого и нового образца)
  8. - муфта;
  9. - клапан;
  10. - газовый клапан выключателя;
  11. - шланг;

Монитор плотности элегаза

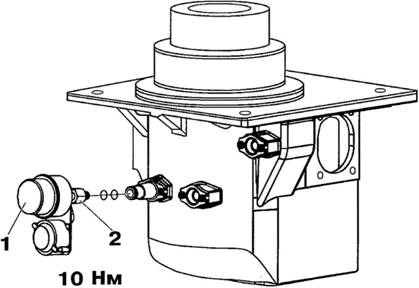

Рис.9-24. Монитор плотности (1) и соединительная гайка (2).

Контроль газа

Рис.9-25. Контроль газа.

  1. - фланец;
  2. - кабельная муфта;
  3. - уплотнительная шайба;
  4. - гайка;
  5. - скоба, 4 шт.;
  6. - болт М5х20, 4 шт.,
  7. - гайка М5, 4 шт., шайба 5.3x10x1, 8 шт.

    Установка указателя и крышек

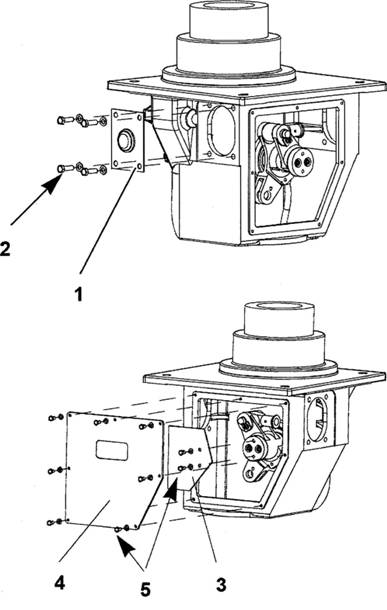

    Рис.9-26. Установка указателя и крышек.

  1. - крышка;
  2. - болт М 12x40, 4 шт.;
  3. - шайба 12x24x2.5, 8 шт.; гайка М12, 4 шт.;
  4. - указатель;
  5. - болт М8х16, 9 шт.; шайба 8.4x16x1.5, 9 шт.

Рис.11-23. Проверка зазора.

  1. - вспомогательная защелка;
  2. - ярмо электромагнита.

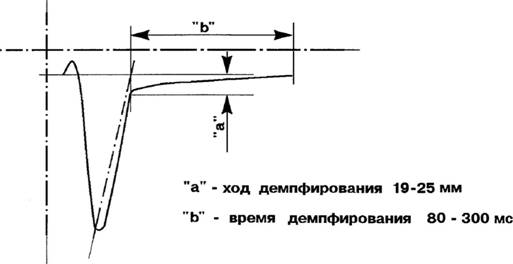

Демпфирование выключателя при включении

Рис.11-24. Демпфирование выключателя при включении.

Демпфирование выключателя при отключении

Рис.11-25. Демпфирование выключателя при отключении.

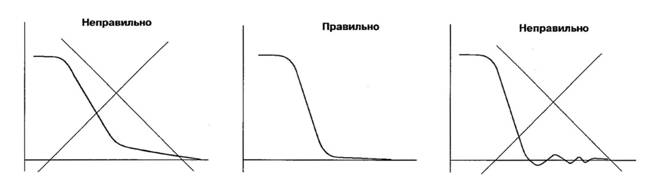

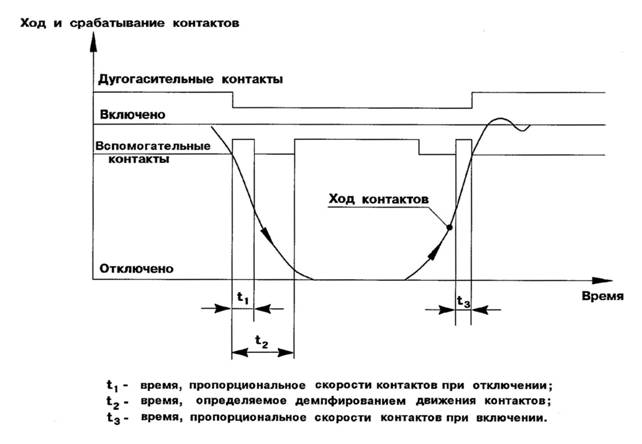

Измерение времен срабатывания

Рис.11-26. Измерение времен срабатывания.

Клеммные сборки и другое электрооборудование

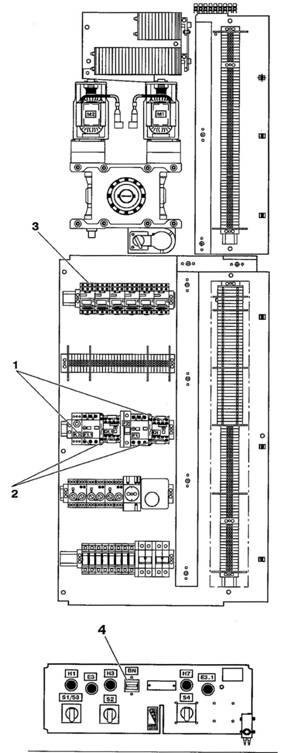

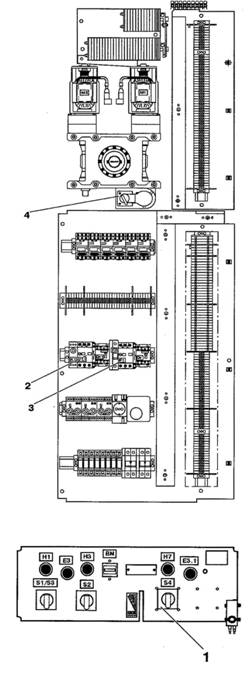

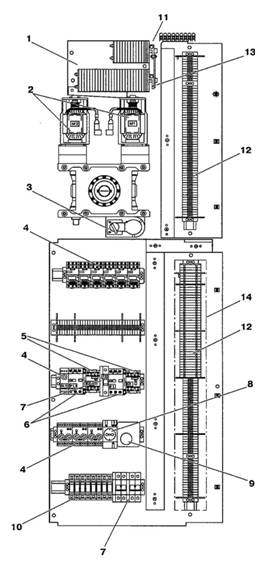

Рис.11-27. Клеммные сборки и другое электрооборудование.

  1. - два концевых выключателя со вспомогательными контактами;
  2. - двигатели;
  3. - переключатель управления “ручное/двигательное”;
  4. - реле;
  5. - контакторы;
  6. - автоматы;
  7. - выключатели;
  8. - розетка;
  9. - термостат;
  10. - предохранители;
  11. - отключающая катушка;
  12. - клеммный блок;
  13. - включающая катушка;
  14. - крышка.

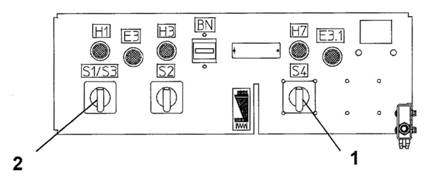

Рис.11-28. Расположение переключателей на панели управления.

  1. - переключатель управления «местное/дистанционное»;
  2. - автомат;
  3. - автомат;
  4. - переключатель управления «ручное/двигательное».

Разряд включающих пружин

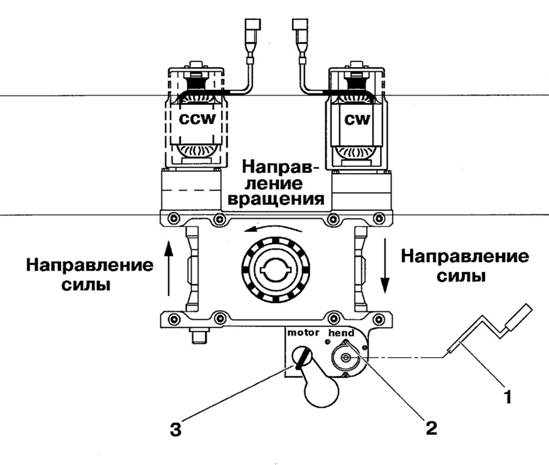

Рис.11-29. Разряд включающих пружин.

  1. - рукоятка;
  2. - кнопка реверсивной защелки;
  3. - переключатель управления «ручное/двигательное».

Проверка расстояния для включающих пружин

Рис.11-35. Проверка расстояния для включающих пружин.

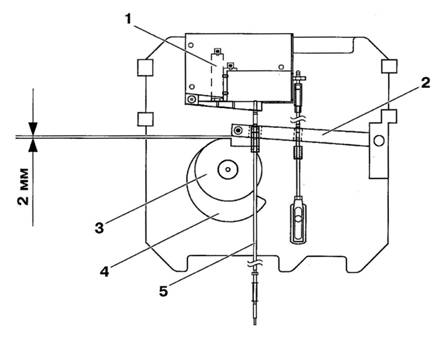

Рис.11-36. Механическая блокировка.

  1. - концевой выключатель; 4 - кулачковый диск;
  2. - блокирующая планка; 5 - оперативная тяга.
  3. - блокирующий диск;

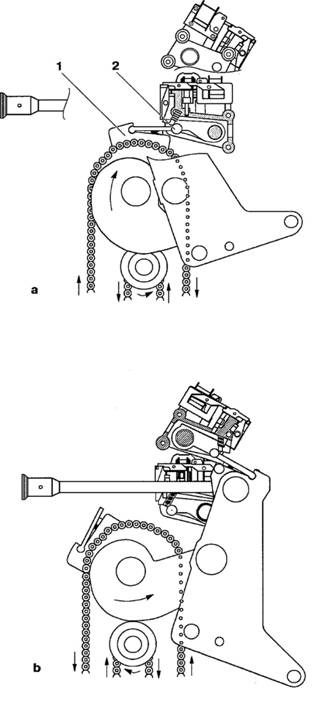

Рис.11-37. Снятие блокировки.

  1. - оперативный рычаг;
  2. - ролик.

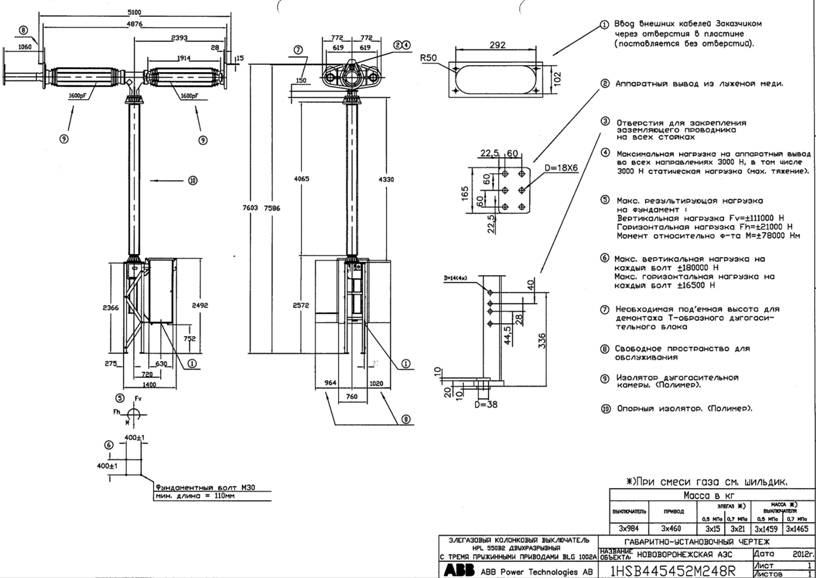

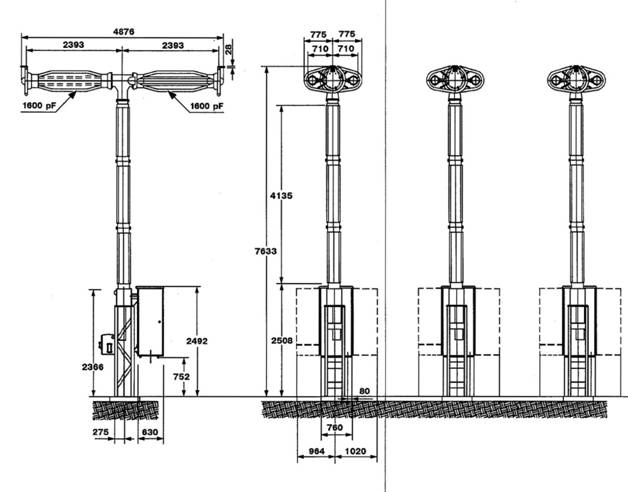

чертеж выключателя HPL 550B2
