Текущий ремонт разрядников типа РВМГ-110500, РВС-110220 и ОПС-500 кВ»

Технологическая карта

ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ

АЭС– атомная электростанция;

ГЖ– горючая жидкость;

г/п– грузоподъемность;

ГОСТ– государственный стандарт;

ИТР– инженерно-технические рабочие;

КС– контактное соединение

ЛВЖ– легковоспламеняющаяся жидкость;

ОСТ– отраслевой стандарт;

отм.– отметка высотная;

СИЗ– средства индивидуальной защиты;

СТК– служба технического контроля;

ТК– технологическая карта.

1ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1Настоящая технологическая карта на «Текущий ремонт разрядников типа РВМГ-110-500, РВС-110-220 и ОПС-500 кВ» (далее по тексту ТК) разработана для выполнения работ на трансформаторах напряжения и трансформаторах тока на электроэнергетическом предприятии.

1.2Настоящая ТК разработана на основании документации:

-ВЛИЕ.303440.002 ТО «Привод типа ПД-5ХЛ1. Техническое описание и инструкция по эксплуатации»;

-ПС 3414-003-23084117-05 «Паспорт. Ограничители перенапряжений нелинейные серии ОПНп для электрических сетей переменного тока 500 кВ»;

1.3До начала текущего ремонта разрядников типа РВМГ-110-500, РВС-110-220 и ОПС-500 кВ находящихся на электроэнергетическом предприятии, необходимо ознакомить исполнителей работ с заводской документацией и с настоящей ТК под роспись в листе ознакомления настоящей ТК.

1.4Технологическая карта разработана в соответствии с нормативно - технической документацией, указанной в таблице 1.1.

Таблица 1.1 – Нормативно - техническая документация

ОбозначениеНаименование

НП-001-97 (ПН АЭ Г -01-011-87, ОПБ-88/97)Общие положения обеспечения безопасности атомных станций

РД ЭО 0198-2000Техническое обслуживание и ремонт систем и оборудования АС сборка фланцевых соединений. Общие технические требования

СО 153-34.03.204

(РД 34.03.204-93)Правила безопасности при работе с инструментом и приспособлениями

РД 34.03.204-93Правила безопасности при работе с инструментом и приспособлениями

ПБ 03-576-03Правила устройства и безопасной эксплуатации сосудов, работающих под давлением

СТО 1.1.1.02.001. 0673-2006Правила охраны труда при эксплуатации тепломеханического оборудования и тепловых сетей атомных станций ФГУП концерн «Росэнергоатом»

СТО 1.1.1.01.0678-2007Основные правила обеспечения эксплуатации атомных станций.

ПОТ РМ-020-2001Межотраслевые правила по охране труда при электро- и газосварочных работах

ГОСТ 10434-82Соединения контактные электрические. Классификация. Общие технические требования.

ППБ АС-2011Правила пожарной безопасности при эксплуатации атомных станций

2ОБЩИЕ ПОЛОЖЕНИЯ

2.1Настоящая технологическая карта на текущий ремонт разрядников типа РВМГ-110-500, РВС-110-220 и ОПС-500 кВ в целом. Указание возможных для применения при выполнении операций видов оборудования, технологической оснастки. ТК предназначена для ремонтного персонала электрического цеха АЭС и при организации и проведении ремонтов разрядников типа РВМГ-110-500, РВС-110-220 и ОПС-500 кВ.

2.2Магнитно-вентильные разрядники типов РВМГ-110-500, РВС-110-220 и

ОПС-500 кВ предназначены для защиты изоляции электрооборудования переменного тока частоты 50 и 60 Гц от атмосферных и кратковременных внутренних перенапряжений.

2.3Разрядники этих типов предназначены для работы в условиях умеренного климата в наружных установках на высоте до 1000 м над уровнем моря и температуре окружающего воздуха от ¬40°С до +40°С.

2.4Разрядники не предназначены для работы в местах где на них воздействуют вибрации и удары, и где они подвергаются интенсивному загрязнению.

2.5Устройство и работа разрядников.

2.5.1Они состоят из однотипных рабочих элементов, которые между собой соеденины последовательно.

2.5.2Разрядники бывают: одноколонковые и двухколонковые. Одна колонна состоит из шести элементов , другая- из двух элементов, установленных на другом изоляторе.

2.5.3Элемент разрядника представляет собой герметически закрытую фарфоровую покрышку, в которой расположены блок искровых промежутков с нелинейными шунтирующими сопротивлениями и рабочие сопротивления.

2.6Единичный искровой промежуток представляет собой кольцевой воздушный зазор между двумя электродами, помещённый в поле постоянных магнитов.

2.7Нелинейные шунтирующие сопротивления применяются для выравнивания распределения напряжения по искровым промежуткам. Нелинейные рабочие сопротивления разрядников состоят из вилитовых дисков O130 мм.

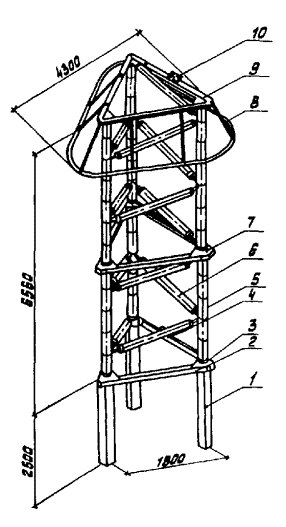

2.8Общий вид разрядников типа РВМГ-110... 500 кВ показан на рис 1.

вид и габаритные размеры разрядников РВМГ

1 - опора; 2 - рама нижняя; 3 - плита; 4 - регистраторсрабатывания; 5 - изолятор опорный; 6 - элемент; 7 - рама средняя; 8 - кольцоэкранирующее; 9 - рама верхняя; 10 - контактное соединение

* - размеры для справок

Рис.1 Общий вид и габаритные размеры разрядников типа РВМГ-110... 500 кВ.

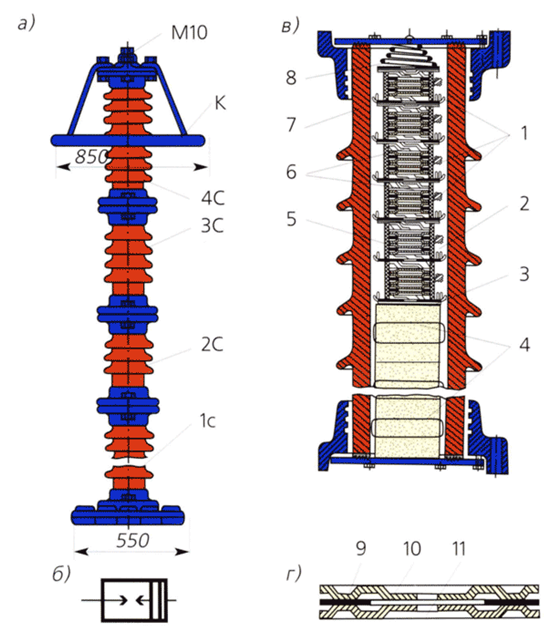

2.9Общий вид разрядников типа РВС-110... 220 кВ показан на рис 2.

а) Общий вид разрядника; б) Условное обозначение в схемах; в) Разрез одной секции; г) Единичный искровой элемент разрядника.

вид и габаритные размеры разрядников РВС

1 - комплекты искровых промежутков; 2 - шунтирующий резистор; 3 - фарфоровый цилиндр; 4 - вилитовые диски; 5 - единичный искровой промежуток; 6 - латунные крышки; 7 - фарфоровая покрышка разрядника; 8 - пружина стальная; 9 - фигурный латунный электрод; 10 - изолирующая прокладка; 11 - отверстие.

Рис.2 Общий вид и габаритные размеры разрядников типа РВС-110... 220 кВ.

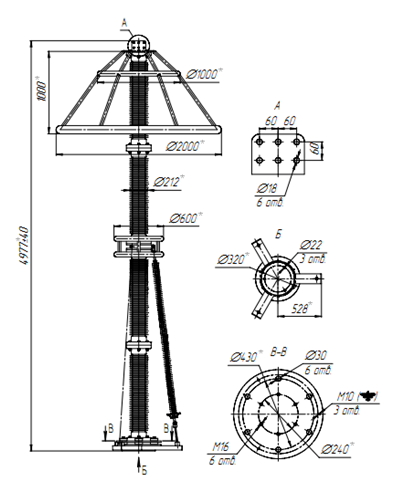

2.10Общий вид разрядников типа ОПН-500 кВ показан на рис 3.

разрядник ОПН-500

* - размеры для справок

Рис.2 Общий вид и габаритные размеры разрядников типа ОПН-500 кВ.

2.11Виды ремонтов и периодичность

Для измерительных трансформаторов установлены следующие периодичности ремонтов:

-Разрядники типов РВМГ - 110... 500 кВ – текущий ремонт 1 раз в год.

-Разрядники типов РВС-110... 220 кВ – текущий ремонт 1 раз в год;

-Разрядники типа ОПН-500 кВ – текущий ремонт 1 раз в год.

Капитальный ремонт разрядники типов РВМГ - 110-500 кВ, РВС-110-220 кВ и ОПС-500 кВ в условиях АЭС не производится, по результатам испытаний производится их замена электроэнергетическом предприятии.

2.12Основные параметры разрядников должны соответствовать требованиям и документам завода изготовителя на них.

2.13До начала текущего ремонта разрядников типа РВМГ-110-500, РВС-110-220 и ОПС-500 находящихся на электроэнергетическом предприятии, необходимо ознакомить исполнителей работ с проектно - конструкторской документацией и с настоящей ТК под роспись в листе ознакомления настоящей ТК.

2.14Требования инструкции являются обязательными для персонала, выполняющего слесарные и контрольные операции при выполнении работ по текущему ремонту разрядников типа РВМГ-110-500, РВС-110-220 и ОПС-500 на открытых распределительных устройствах .

2.15Работы по текущему ремонту разрядников типа РВМГ-110-500, РВС-110-220 и ОПС-500 кВ выполнять по рабочим чертежам и по производственно-технологической документации (настоящая ТК) имеющие штамп «В ПРОИЗВОДСТВО». Отсутствие подписей, фамилий, должностей лиц, указанных в соответствующих формах, а так же дат и оттисков является нарушением оформления документа. Документы, оформленые с нарушениями, являются не действительными.
