2 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ 2.1 Главные параметры
| кВ | 10 | 15 | 20 | |
| Наибольшее рабочее напряжение | кВ | 12 | 17,5 | 25 |
| Испытательное напряжение промышленной частоты, 1 мин | кВ | 42 | 42 | 50 |
| Испытательное напряжение грозового импульса | кВ | 75 | 95 | 125 |
| Номинальная частота | Гц | 50 | ||
| Номинальный ток сборных шин | А | ... 4000 | ... 4000 | ... 2500 |
| Номинальный ток выключателей 3) | А | ... 4000 | ... 4000 | ... 2500 |
| Номинальный ток электродинамической стойкости 1) | кА | ... 125 | ... 100 | ... 63 |
| Номинальный ток отключения выключателя | кА | ... 50 | ... 40 | ... 25 |
| Ток термической стойкости, 3 сек | кА | ... 50 | ... 40 | ... 25 |
| Напряжение питания оборудования собственных нужд 2) | В | DC 60, 110, 120; AC 110, 220 | ||
Устойчивость при коротких замыканиях измерительных трансформаторов нужно рассматривать отдельно.
Специальное напряжение постоянного тока по заказу.
У элегазовых выключателей (SF6) номинальный ток ограничен 3150 А для номинального напряжения 10/15 кВ
Подробные данные отдельных коммутационных аппаратов - см. «Руководство по монтажу и эксплуатации» соответствующего коммутационного аппарата, как приведено в разделе 7.1.
2.2 Устойчивость при внутренних дуговых замыканиях
Устойчивость при внутренних дуговых замыканиях: 12 кВ - 40 кА 1 сек / 50 кА 0,5 сек
17,5 кВ - 40 кА 1 сек
25 кВ - 25 кА 1 сек
Шкафы КРУ испытывают на соответствие требованиям ГОСТ14693-90,стандарта МЭК 60298 (дополнение АА, класс А, критерии с 1 по 6). В отдельных случаях в зависимости от компоновки шкафа распределительного устройства и/или условий распределительной станции (например, сниженная высота потолка), возможно , надо выполнить дополнительные мероприятия.
2.3 Размеры и вес

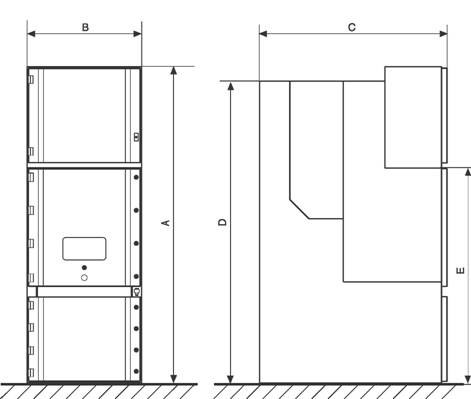

2.3.1 Размеры и вес шкафа 12 и 17,5 кВ
| Размер | мм | |
| Высота | А | 2100 / 2200 / 2595 1) |
| Ширина | В | |
| - вводы и выводы до 1250 А (до 31,5 кА) 3) | 650 | |
| - вводы и выводы до 1250 А (свыше 31,5 кА) | 800 | |
| - вводы и выводы 1600-2000 А | 800 2) | |
| - вводы и выводы свыше 2000 А | 1000 | |
| Глубина | С | 1340 1390 |
| Высота основной части шкафа | D | 2100 |
| Е | 1495 |
1 Высота отсека низковольтной аппаратуры равна 580 / 705 / 1100 мм, за исключением шкафов для тока 3150 / 4000 А, где высота возможна только
705/1100 мм. 2) 1000 мм по заказу.
3) Шкафы фидеров, оснащенные контактором "V-Contact" , имеют ширину 650 мм до токов к.з. 50 кА включительно. Вес шкафов 12 / 17,5 кВ (включая выдвижной выключатель):
| Номинальный ток, А | Вес, кг |
| ... 1250 | 800-850 |
| 1600 | 850-900 |
| 2000 | 850-900 |
| 2500 | 1200 |
| 3150 | 1200 |
| 4000 | 1400 |
2.3.2 Размеры и вес шкафов 25 кВ
| Размеры | мм | |
| Высота | А | 2200 / 2325 / 2720 1) |
| Ширина | В | |
| - вводы и выводы до 1250 А | 800 2) | |
| - вводы и выводы свыше 1250 А | 1000 | |
| Глубина | С | 1560 |
| Высота основной части шкафа | D | 2200 |
| Е | 1620 |
Высота отсека низковольтного оборудования равна 580 / 705 / 1100 мм
1000 мм по заказу.
Вес шкафов 25 кВ (включая выдвижной выключатель):
| Номинальный ток, А | Вес, кг |
| ... 1250 | 1000-1050 |
| 1600 | 1200 |
| 2000 | 1200 |
| 2500 | 1200 |
