5.1 Общие предупреждения и меры предосторожности

ПРЕДУПРЕЖДЕНИЕ

Обратите внимание на следующие предупреждения по безопасности:

Подготовка щита для безопасного монтажа

В любом случае определяйте безопасные условия работы вместе с ответственным за безопасность установки.

Убедитесь, что соблюдаются национальные нормы безопасности.

Убедитесь, что на шинах и на наконечниках кабелей нет напряжения, и что отсутствует опасность подключения в какой-либо ячейке. Необходимо предотвратить возможность дистанционного управления.

Переведите выключатель (или комбинированный блок выключатель-предохранитель) в "разомкнутое" положение, затем в "заземленное" положение.

Убедитесь, что отключены также вспомогательные цепи от всех возможных источников питания (включая измерительные трансформаторы).

Необходимый инструмент

Отвертка

Ручные отвертки для винтов 10 мм

Динамометрический ключ М10 (М8)

Ключи для винтов под шестигранный ключ на 5, 6 и 8

Пылесос

Очистительные салфетки

Моющее средство с небольшим содержанием щелочи

Для чистки не пользуйтесь трихлорэтаном, тетрахлоридом углерода или каким-либо спиртом и т.д.

Чистая вода

Силиконовая жидкость

В специальных случаях изолирующие поверхности могут покрываться тонким слоем силиконовой жидкости, такой как DC200/100CS или схожие продукты

Руководство по эксплуатации

Испытательное оборудование.

Проверяемые точки

Убедитесь в отсутствии видимых следов частичных разрядов или же нанесенного ими ущерба.

Не должны быть заметны видимые следы перегрева соединений.

Все компоненты должны обладать отличными характеристиками, а поврежденные компоненты должны заменяться.

Инструкции по обслуживанию

Операции по обслуживанию необходимы для обеспечения безупречной работы и гарантии как можно большей долговечности щита.

Эти операции включают в себя следующие тесно связанные действия:

Осмотр: Определение реальных условий

Обслуживание: Операции, нацеленные на сохранение указанных условий

Ремонт: Операции, нацеленные на восстановление указанных условий.

Периодичность осмотра и обслуживания некоторых приборов и компонентов (напр., изнашивающихся частей) определяется по установленным критериям, таким как частотность выполнения рабочих операций, продолжительность эксплуатации и количество прерывающих операций при коротком замыкании. Для других компонентов периодичность может зависеть, например, от разных рабочих режимов в каждом конкретном случае, от степени нагрузки, а также от воздействия окружающей среды (среди которых загрязнение и коррозийная атмосфера). Периодичность проведения обслуживания всегда зависит от условий эксплуатации щита и, прежде всего, от способа работы, от количества рабочих операций при номинальном токе и коротком замыкании, от температуры окружающей среды, степени загрязнения и т.д.

Для щита UniSec рекомендуется периодичность обслуживания и меры, указанные в таблице 8, в нормальных рабочих условиях. В особенно суровых условиях (например, в зонах с высоким уровнем загрязнения) рекомендуется предусматривать три интервала в год для всех операций обслуживания. Приводы с 1 или 2 пружинами управляющего-разъединяющего выключателя являются необслуживаемыми и не нуждаются в смазке.

Другие важные руководства

Работа всех защитных реле контролируется в соответствии с инструкциями производителя.

Для выключателей обращайтесь к следующим инструкциям по установке и обслуживанию:

Вакуумный выключатель: тип VD4/R	1VDCD600565 (Руководство по установке и обслуживанию VD4/R - VD4/L - VD4/UniAir - VD4/UniMix 12...24 кВ - 630...1250 A - 12...25 кА)
Элегазовый выключатель: тип HD4/R	647021 (Руководство по установке и обслуживанию HD4 12-40,5 кВ - 630-3600 А - 16-50 кА)

Таблица 7. Инструкции по установке и обслуживанию выключателей Документация

При необходимости, за дополнительной информацией обращайтесь к технической документации для установки щита (включая, например, возможные оговоренные специальные условия).

5.2 Интервалы обслуживания

Рекомендуем выполнять операции обслуживания со следующей периодичностью:

Выполняемая деятельность	Согласно разделу	Периодичность, годы	В зависимости от кол. раб. операций
Осмотр	5.3	5й
Обслуживание	5.4	5(3)	(4)
Ремонт	5.5	По мере	По мере
		необходимости	необходимости

2) В самых сложных условиях эксплуатации рекомендуется уменьшить интервалы между обслуживаниями должным образом.

В соответствии с результатами осмотра.

GSec

Электрическая прочность: 100 операций размыкания при 630 А

5 операций замыкания при коротком замыкании Механическая прочность: 5000 холостых операций Выключатели: смотрите руководства.

Выключатель заземления: 5 операций замыкания 1000 холостых операций

Таблица 8. Интервалы обслуживания

Общие аспекты

При необходимости, перед осмотром рабочая зона должна быть изолирована и обезопасена для предотвращения случайного включения, в соответствии с "Положениями по безопасности", предусмотренными нормами IEC, и соответствующими национальными нормами. Состояние щита должно отслеживаться посредством регулярного осмотра. В нормальных условиях эксплуатации осмотр должен выполняться один раз в четыре года профессиональными, обученными должным образом электриками.

Инструкции

Проведите следующую проверку:

Визуально проверьте отсутствие грязи, коррозии и влаги.

Проверьте последствия высоких температур на основных цепях

Проверьте наличие следов частичных разрядов на изолирующих компонентах.

Проверьте наличие следов рассеиваемых токов на изолирующих компонентах.

Визуально проверьте поверхности контактных систем.

- Точки контакта должны быть очищены, если они обнаруживают видимые следы перегрева (обесцвеченная поверхность).

Проверьте общие условия и смазку (KlQber NCA 52) контакторов выключателей заземления.

По мере возможности, проверьте рабочее давление управляющих приборов с элегазовой изоляцией.

Осмотр должен также включать в себя проверку исправности механической/электрической работы следующего управляющего оборудования:

приводы

устройства взаимоблокировки

защитные устройства

сигнальные устройства

5.3 Осмотр

аксессуары и вспомогательное оборудование щита (напр., батареи)

ПРИМЕЧАНИЕ

В том, что касается различных управляющих приборов, необходимо выполнять требования соответствующих руководств.

Инструкции

Если в результате осмотра обнаруживается необходимость в

выполнении обслуживания щита, нужно действовать следующим образом:

1 . Затянуть все электрические соединения (главные шины, выключатели, измерительные приборы, кабели и т.д.) с правильным моментом затяжки, как показывается в инструкциях по установке и затяжке.

Очистите все компоненты (разъединители, выключатели, расцепительные механизмы, двигатели и т.д.) пылесосом и осмотрите их.

Выполните общую очистку поверхностей:

Отложения сухой, неприставшей пыли: протрите мягкой и сухой тканью.

После чистки промойте чистой водой и тщательно высушите.

Выполните операцию замыкания/размыкания на всех разъединителях и выключателях, включая выключатели заземления.

Подключите вспомогательное напряжение управления, но убедитесь, что ни один дистанционный сигнал не может включить компоненты. Выполните электрическую последовательность управления на всех моторизованных устройствах и механизмах расцепления.

Очистите ячейку шин и ячейку кабелей. Снимите крышку ячейки щита и очистите изолирующие материалы управляющего-разъединяющего выключателя GSec и шины мягкой и сухой чистой тряпочкой. Удалите всю стойкую грязь, такую как жирные или липкие пятна тряпочкой и деликатным щелочным моющим средством. Протрите влажной тряпочкой и чистой водой и тщательно вытрите поверхность. Выполните чистку таким же образом в ячейке кабелей (дно управляющего-разъединяющего выключателя GSec, измерительные трансформаторы, шины и выключатель).

ПРИМЕЧАНИЕ

При необходимости очистите и смажьте (KlQber NCA 52) контактор выключателя заземления, нож и привод.

5.4 Техническая помощь

В случае обнаружения частичных разрядов из-за конденсата временным и часто эффективным средством является нанесение тонкого слоя силикона на поверхность. Рекомендуем обращаться в отдел послепродажного обслуживания АВВ за консультацией по окончательному решению этой необычной проблемы.

Не должны обнаруживаться частичные разряды на поверхностях оборудования при наличии рабочего напряжения. Это можно проверить, например, по характерному шуму, явно воспринимаемому запаху озона или видимым в темноте раскаленным поверхностям.

ПРИМЕЧАНИЕ

В аномальных рабочих условиях (включая суровые климатические условия) и/или в случае особенных условий окружающей среды (среди которых высокое загрязнение и агрессивное атмосферное воздействие) может возникнуть необходимость в более частом осмотре.

Ремонтные мероприятия

При обнаружении аномальных условий следует предпринять необходимые меры по обслуживанию и ремонту.

5.5 Ремонт

5.5.1 Общая информация о щите

Инструкции

Необходимо выполнять ремонтные операции сразу же после обнаружения дефекта.

Полностью удалите ржавчину с мест с поврежденной окраской на обшивке и на других стальных частях механическими средствами, например, металлической щеткой.

Сделайте слегка шершавыми окрашенные части вокруг и тщательно обезжирьте всю поверхность. Немедленно нанесите антикоррозийный грунт и после истечения необходимого времени отвердевания нанесите отделочный слой краски. Используйте лишь только пригодную и совместимую краску.

Нанесите в качестве последнего слоя краску стандартного цвета RAL 7035 или же соответствующего специального цвета.

Тщательно удалите окисление с оцинкованных поверхностей.

Для оцинкованных поверхностей используйте металлическую щетку или специальную губку, напр., Scotch-Brite, и устраните возможные плохо прилегающие к поверхности частицы сухой тряпочкой, не оставляющей волокон. Затем обработайте чистые части цинковым спреем или краской на основе цинкового порошка и, наконец, алюминиевым спреем для соответствия цвета.

Пассивируйте поверхности рабочих частей и обработайте фосфатированные части с образованием ржавчины металлической щеткой или специальной неметаллической губкой, напр., Scotch-Brite, затем протрите сухой тряпочкой. После этого равномерно смажьте (смазкой KlQber NCA 52).

ВНИМАНИЕ

Выполняйте инструкции по обслуживанию, приведенные в руководствах соответствующих компонентов.

Убедитесь, что резьбовые соединения в точках контакта в системе шин и подключений к заземлению затянуты, и что система контактов работает исправно. При необходимости вновь смажьте пластины скольжения и подшипники в ячейке или же тщательно очистите их. После этого вновь смажьте смазкой KlQber NCA 52.

ПРИМЕЧАНИЕ

Затяжка должна выполняться с правильным моментом затяжки. Моменты затяжки смотрите в конце руководства.

5.6 Замена и монтаж нового оборудования

5.6.1 Замена сработавших предохранителей Проверка возможной неисправности и чистка

Предохранители не восстанавливаются. В соответствии с публикацией IEC 60282-1 необходимо заменять все три предохранителя, даже если сработал только один или два из них. Допускаются исключения в случаях, в которых обнаруживается, что предохранители не подвергались максимальному току. Если ячейки управляющего-разъединяющего выключателя с предохранителем (SFC, SFS или SFV) оборудуются механизмом расцепления с предохранителем, то управляющий-разъединяющий выключатель размыкается автоматически при помощи ударника(ов) предохранителя(ей) и механизма расцепления.

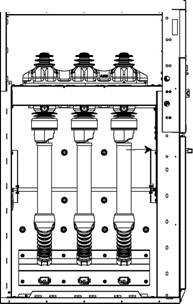

Рисунки 43. Индикатор положения

Инструкции

Убедитесь, что цвет индикатора предохранителя - красный, и что индикатор положения показывает "разомкнут".

Переведите выключатель в положение "заземлен" (см. главу 4.3 Включение щита).

Откройте дверцу.

Верхний и нижний держатели предохранителей заземлены, и предохранители можно снять и установить вручную.

Демонтаж предохранителей

Начните с фазы L1 (рядом с дверцей).

d) Выполните ту же процедуру для фаз L2 и L3.

Потяните предохранитель за верхнюю часть, пока он не освободится.

Рисунок 44. Установленные предохранители

c) Поднимите предохранитель, пока не освободится нижняя часть.

Рисунок 45. Демонтированные предохранители

Установка предохранителей

Начните установку с фазы L3 (дальняя от двери).

Ударник предохранителя должен быть обращен вверх (см. стрелку на предохранителе, которая должна быть обращена вверх; рисунок 46). Прежде всего, установите нижнюю часть предохранителя в нижний держатель предохранителя.

Рисунок 46. Установка предохранителей

с) Вставьте верхнюю часть в верхний держатель предохранителей.

Рисунок 47. Предохранители установлены (сбоку)

d) Поворачивайте предохранитель до тех пор, пока стрелка и технические данные не будут повернуты в сторону двери.

Рисунок 48. Установленные предохранители (спереди)

Закройте дверь.

Переведите управляющий-разъединяющий выключатель в "разомкнутое" положение, затем в "замкнутое" положение (4.3 Включение щита).

5.6.2.1 Установка выключателя Демонтаж выключателя

1. Перед выполнением демонтажа

ВНИМАНИЕ

Переведите выключатель и управляющий выключатель в "разомкнутое" положение. Убедитесь, что кабель не находится под напряжением, и замкните выключатели заземления. Предотвратите питание через кабель.

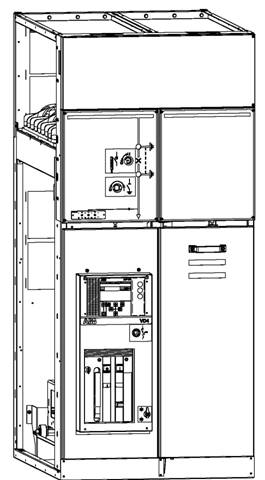

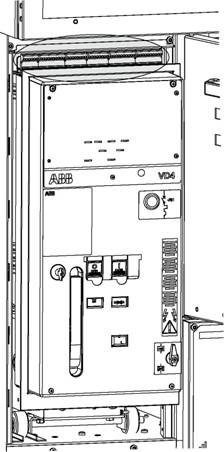

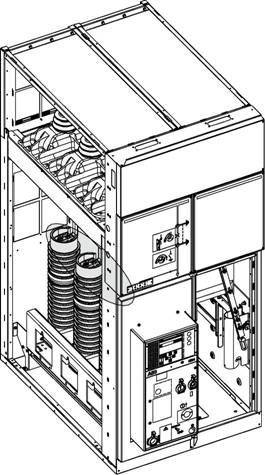

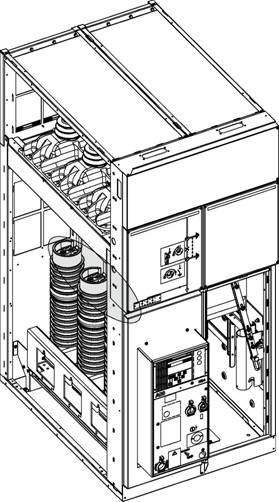

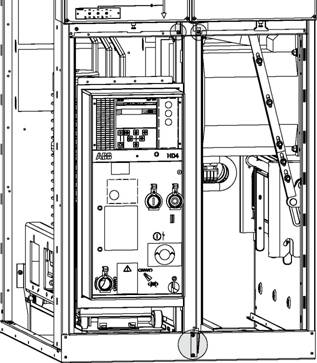

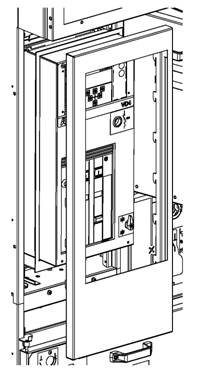

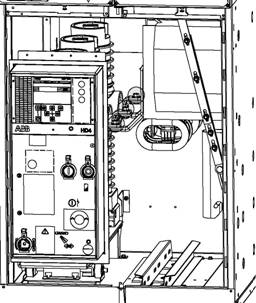

Рисунок 49. Ячейка готова к демонтажу выключателя

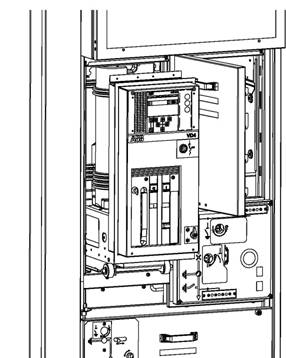

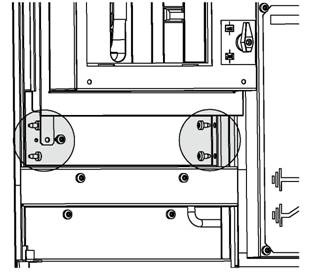

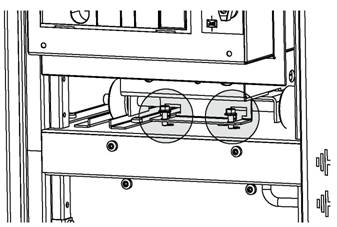

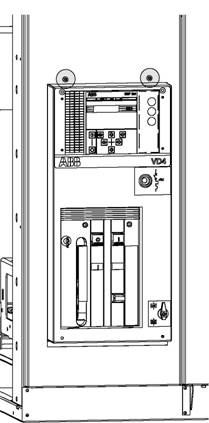

Рисунок 50. Винты передней крышки

Рисунок 51. Винты внутренней крышки

4. Отвинтите два винта в нижней части выключателя

2. Снимите переднюю крышку выключателя а) Отвинтите два винта.

3. Снимите пластину внутренней крышки а) Отвинтите три винта.

5. Демонтаж дверцы

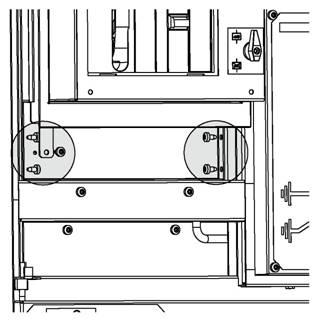

Рисунок 52. Винты нижней части

Откройте дверцу.

Отвинтите четыре винта на передней части ячейки.

Отвинтите два винта внутри ячейки.

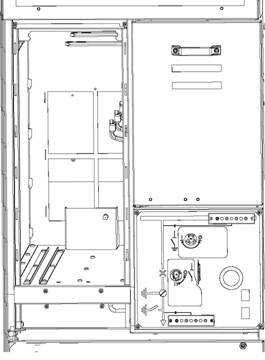

Рисунок 54. Винты центральной части

Поднимите дверцу.

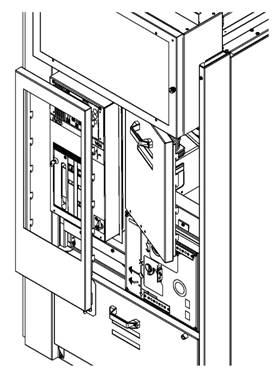

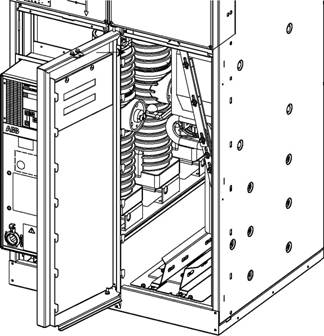

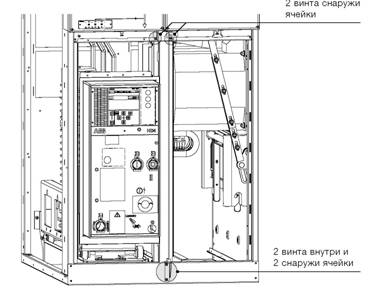

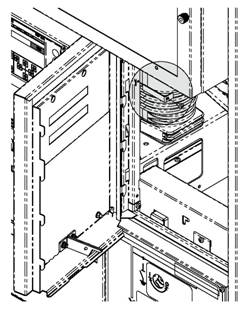

Рисунок 53. Демонтаж дверцы

6. Снимите центральную часть, чтобы получить больше свободного пространства.

7. Отключите шины от нижних полюсов управляющего- разъединяющего выключателя

9. Отключите шины от верхних полюсов выключателя а) Три верхних полюса выключателя

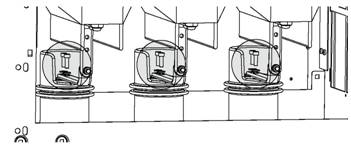

а) Прежде всего, снимите колпачки изоляторов (они находятся в ячейке на 24 кВ), затем отключите шины.

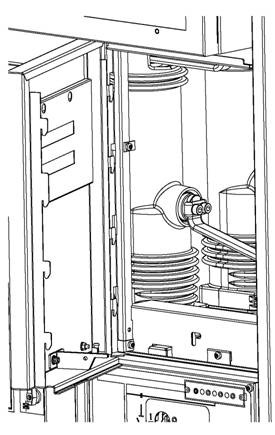

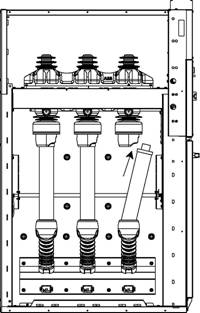

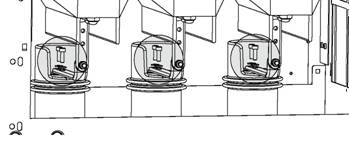

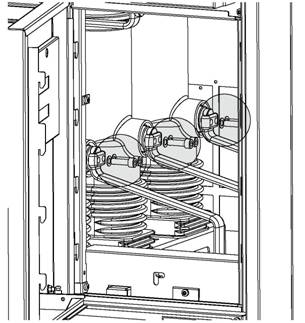

Рисунок 55. Демонтаж колпачков изоляторов

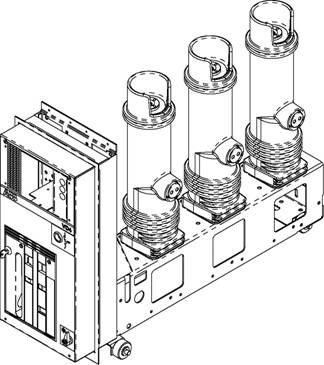

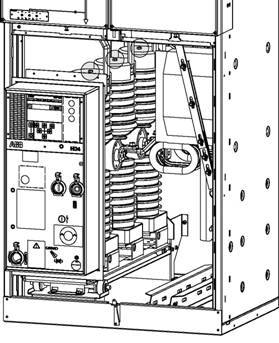

Рисунок 58. Демонтаж верхних полюсов выключателя

b) Отвинтите винты.

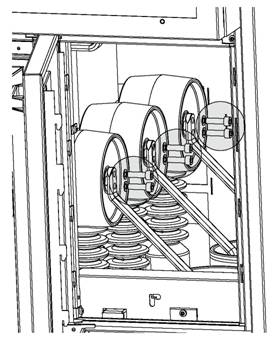

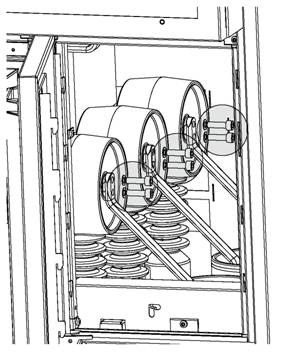

Рисунок 56. Отключение шин

b) Отвинтите верхние винты выключателя и снимите необходимую часть (только выключатели HD4).

8. Снимите колпачки выключателей (только выключатели HD4)

Отвинтите винты.

Снимите колпачки.

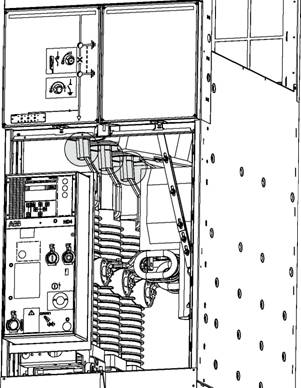

Рисунок 57. Демонтаж колпачков

Рисунок 59. Подключения

10. Отключите шины от нижних полюсов выключателя

а) Прежде всего, снимите колпачки изоляторов, затем отвинтите винты (только в ячейке на 24 кВ).

Установка нового выключателя

Рисунок 60. Демонтаж колпачков изоляторов ячейки на 20 кВ.

b) Отвинтите винты.

Рисунок 61. Отключение шин

11. Извлеките выключатель из ячейки

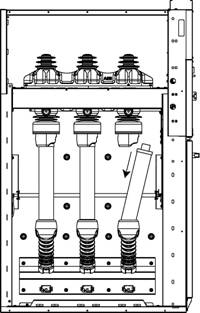

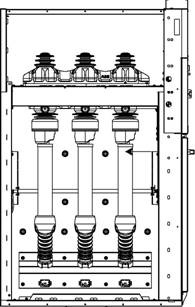

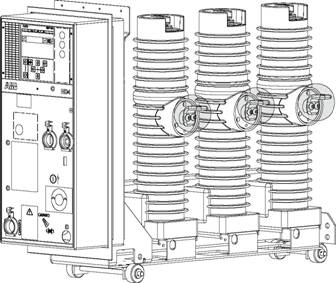

Рисунок 62. Извлечение выключателя из ячейки

1. Снимите нижние шины со старого выключателя и установите их на новый выключатель.

Компоненты	шт.	Момент затяжки (Нм)
Винт под шестигранный ключ с выпуклой головкой М10х25	6	40

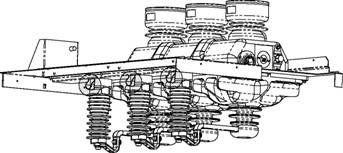

Рисунок 63. Установленные шины на выключатель

2. Установите новый выключатель. а) Вставьте новый выключатель в ячейку.

Рисунок 64. Установка нового выключателя

3. Завинтите два винта в нижнюю часть выключателя.

Компоненты	1 шт.	1 Момент затяжки (Нм)
Фланцевые шестигранные гайки М6	2	19

Рисунок 65. Винты нижней части

b) Установите колпачки изоляторов (только на ячейке на 24 кВ).

Рисунок 67. Установка колпачков изоляторов ячейки на 20 кВ.

4. Подключите шины к нижним полюсам выключателя. а) Три полюса

Компоненты	шт.	Момент затяжки (Нм)
Болты с круглой головкой и квадратом под головкой М10х30, упругие конические шайбы D 10, шестигранная гайка М10	3	40

Рисунок 66. Подключение шин

5. Подключите шины к верхним полюсам выключателя. а) Три верхних полюса выключателя

Рисунок 68. Монтаж верхних полюсов выключателя

b) Установите необходимую часть (только выключатель HD4) и завинтите ее в верхний выключатель.

Компоненты	шт.	Момент затяжки (Нм)
Винт под шестигранный ключ	6	30
с выпуклой головкой М8х25,
упругие конические шайбы D8

Рисунок 69. Подключение

6. Установите колпачки (только выключатель HD4).

Компоненты	i шт.
Капрон 8 мм	; 3

Рисунок 70. Установка колпачков

7. Подключите шины к нижним полюсам управляющего- разъединяющего выключателя.

а) Подключите шины.

Компоненты	шт.	Момент затяжки (Нм)
Болты с круглой головкой и квадратом под головкой М12х35, упругие конические шайбы D 12, шестигранная гайка М12, сталь 8	3	70

Рисунок 71. Подключение шин

b) Установите колпачки изоляторов (только на ячейке на 24 кВ).

Рисунок 72. Монтаж колпачков изоляторов

8. Установите центральную часть.

Завинтите четыре винта на передней части ячейки.

Завинтите два винта внутри ячейки.

10. Установите пластину внутренней крышки. а) Завинтите три винта.

Компоненты	шт.	Момент затяжки (Нм)
Винт с цилиндрической головкой Torx plus M6x12	6	20
Компоненты	шт.	Момент затяжки (Нм)
Винт с цилиндрической головкой Torx plus M6x12	13	120

Рисунок 73. Винты центральной части

9. Установите дверцу.

Рисунок 74. Дверца установлена

Рисунок 75. Винты внутренней крышки

11. Установите переднюю крышку выключателя. а) Завинтите два винта.

Компоненты	шт.	Момент затяжки (Нм)
Винт с цилиндрической головкой Torx plus M6x12	2	120

Рисунок 76. Винты передней крышки

Рисунок 79. Блокировка с винтом выключателя для ячейки SBR

5.6.2.2 Монтаж выключателя для функциональной

ячейки SBR Демонтаж выключателя

Разомкните выключатель.

Разомкните выключатель линии.

Замкните выключатель заземления.

Откройте дверь ячейки для шин.

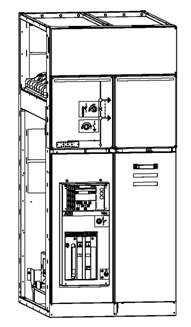

12. Установка завершена

Рисунок 77. Установленный выключатель

f) Поднимите и снимите крышку выключателя.

Рисунок 80. Крышка выключателя

На левой стороне ячейки шин отвинтите и извлеките Г-образную часть.

Рисунок 78. Блокировка с винтом выключателя для ячейки SBR

i) Отвинтите винты шины выключателя.

Рисунок 81. Металлические пластины, привинченные под выключателем

g) Снимите 5 винтов и две части из листового металла на нижней левой стороне выключателя.

Рисунок 84. Боковые терминалы выключателя

Для выключателя с датчиком К7:

Рисунок 85. Терминалы выключателя и датчики тока К7

j) Отвинтите винты в верхней части полюсов выключателя.

Рисунок 86. Верхние терминалы выключателя

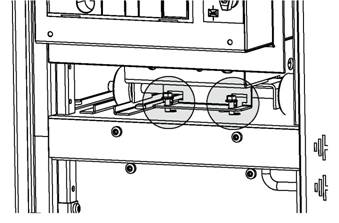

h) Отвинтите 2 винта и тормозную металлическую часть на днище выключателя.

Рисунок 82. Тормозная система выключателя

Рисунок 83. Тормозной элемент выключателя

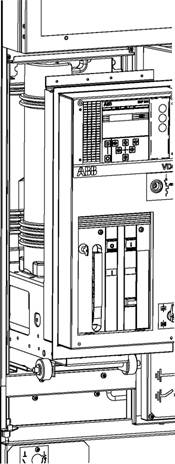

m) Выкатите выключатель.

Рисунок 89. Выключатель

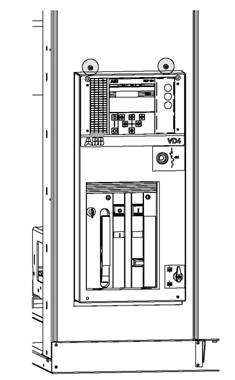

Установка нового выключателя

Рисунок 90. Выключатель

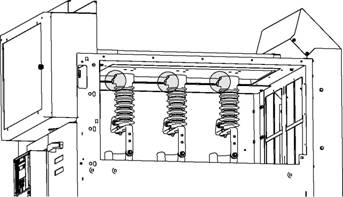

k) Отвинтите три шины в верхней части полюсов выключателя.

Рисунок 87. Шинные подключения выключателя

l) Отключите разъемы кабелей и блоки терминалов в верхней части выключателя.

Рисунок 88. Разъем кабелей выключателя

Снимите выключатель

а) Вкатите новый выключатель; для этой операции имеется рельс и центровочный штифт.

Рисунок 91. Выключатель

Рисунок 92. Рельс и центровочный штифт выключателя

b) Закрепите тормозной элемент выключателя 2 винтами

Рисунок 93. Тормозная система выключателя

Рисунок 94. Тормозной элемент выключателя

c) Установите 2 пластины на нижнюю левую сторону выключателя и завинтите их в точке крепления.

Рисунок 95. Металлические пластины, привинченные под выключателем

d) Установите крышку выключателя.

Рисунок 96. Крышка выключателя

f) Привинтите шины с правой стороны выключателя

Рисунок 98. Терминалы выключателя и датчики тока К7

h) Завинтите винты в верхней части полюсов выключателя.

Рисунок 100. Верхние терминалы выключателя

g) Затяните винты на верхних шинах выключателя.

Рисунок 99. Шинные подключения выключателя

e) Установите и завинтите блокировочный элемент крышки выключателя.

Рисунок 97. Блокировка с винтом выключателя для ячейки SBR

i) Закройте дверь ячейки для шин.

5.6.3.1 Монтаж индикатора наличия напряжения Установка индикатора наличия напряжения

1. Крышка

Отвинтите.

Снимите крышку ячейки органов управления.

Рисунок 101. Крышка

2. Индикатор наличия напряжения a) Отвинтите винты.

Рисунок 102. Винты в передней части индикатора наличия напряжения

b) Отвинтите винты (кабель заземления находится под винтом).

ГО-

Рисунок 103. Винты за индикатором наличия напряжения

Отключите кабели.

ПРИМЕЧАНИЕ

Установите новый индикатор наличия напряжения: выполните описанные выше операции в обратной последовательности.

Положения кабелей индикатора наличия напряжения имеют обозначения L1, L2 и L3, слева направо. Кабели имеют обозначение, показывающее их правильное положение.

5.6.3.2 Монтаж нижнего индикатора наличия напряжения для функциональной ячейки SBR

a) Отвинтите и снимите крышку системы.

Рисунок 104. Крышка системы

b) Отвинтите и извлеките модуль индикации напряжения

Рисунок 105. Модуль индикации напряжения

Откройте дверь ячейки для кабелей.

Отключите кабели индикатора наличия напряжения от нижних разъединителей.

Нижнее подключение кабеля сигнала VPIS

Рисунок 106. Терминалы разъединителя для подключения кабеля индикатора наличия напряжения

5.7 Запасные части, вспомогательные материалы и смазка

Запасные части Поставка по заказу

По заказу предоставляется перечень поставляемых запасных частей. В этот перечень включены подвижные части и части, подверженные износу. Во время заказа запасных частей необходимо всегда указывать заводской номер соответствующего щита или управляющего прибора.

Вспомогательные материалы и смазка

Смазка	KlQber NCA 52
Краска для ремонта	Стандартный цвет RAL 7035

Таблица 9. Смазка и вспомогательные материалы.

Вставьте новый индикатор наличия напряжения.

Подключите кабели индикатора наличия напряжения.

Установите крышку системы.

5.6.3.3 Монтаж верхнего индикатора наличия напряжения для функциональной ячейки SBR

Отвинтите и снимите крышку системы.

Отвинтите и извлеките верхний модуль индикации напряжения.

Откройте дверь ячейки для шин.

Отключите кабели индикатора наличия напряжения от нижних разъединителей.

Верхнее подключение кабеля сигнала VPIS

Рисунок 107. Терминалы разъединителя для подключения кабеля индикатора наличия напряжения

Вставьте новый индикатор наличия напряжения.

Подключите кабели индикатора наличия напряжения.

Установите крышку системы.
