Щиты среднего напряжения UniSec (АББ) - руководство по эксплуатации и обслуживанию
Предупреждения по безопасности
Строго соблюдайте указания, приведенные в данном руководстве.
Устанавливайте щит лишь только внутри, в условиях, пригодных для электрического оборудования.
Убедитесь, что установка, управление и обслуживание выполняются лишь только квалифицированным персоналом.
Полностью соблюдайте действующие законы (IEC или местные), условия подключения местных пользователей и положения, применимые в области безопасности труда.
Выполните все действия на щите, соблюдая соответствующие сведения, приведенные в руководстве.
Для эксплуатации выключателя обращайтесь к соответствующему руководству.
ОПАСНОСТЬ - обозначает самую серьезную и непосредственную опасность, способную привести к серьезному ущербу или смерти
ПРЕДУПРЕЖДЕНИЕ - обозначает опасность или небезопасные действия, способные привести к серьезному ущербу или смерти
ВНИМАНИЕ - обозначает опасность или небезопасные действия, способные привести к менее серьезному ущербу людям или к материальному ущербу
ПРИМЕЧАНИЕ - обозначает важные процедуры или требования, которые при их невыполнении могут привести к материальному ущербу
Квалифицированный персонал
Все операции по установке, пуску в эксплуатацию, управлению и обслуживанию должны выполняться квалифицированным персоналом, обладающим необходимыми знаниями прибора.
При выполнении обслуживания следует строго соблюдать положения, действующие в стране установки. Операции обслуживания должны выполняться лишь только качественно, обученным персоналом, знающим характеристики щита, в соответствии со всеми положениями по безопасности IEC и нормами других технических учреждений, кроме того, соблюдая дополнительные инструкции первостепенной важности. Для проведения обслуживания и ремонта рекомендуется пользоваться услугами обслуживающего персонала АВВ.
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что в условиях эксплуатации щита не превышаются указанные электрические данные. Храните руководства в месте, доступном для всего персонала, занятого в установке, управлении и обслуживании щита. Персонал управляющей компании несет ответственность за все аспекты, касающиеся безопасности на рабочих местах и правильного использования щита.
Очень важная информация
Обратите особенное внимание на информацию руководства, помеченную следующим символом:
За данным символом следуют четыре других указания, обозначающие, какой ущерб или повреждения могут обнаружиться в случае несоблюдения инструкций, включая меры предосторожности.
ПРЕДУПРЕЖДЕНИЕ
Всегда соблюдайте инструкции, содержащиеся в руководстве, и соблюдайте Надлежащую инженерную практику (GEP)! Опасное напряжение может привести к серьезному ущербу или смерти! Отключите питание, после чего заземлите активные части, после чего выполняйте любые действия с оборудованием. Соблюдайте нормы безопасности, действующие по месту установки.
Контакты
Для любых вопросов по данному руководству обращайтесь в региональный сервисный центр АББ. Данные контактных лиц приводятся на задней стороне обложки данного руководства.
1. Введение1.1 Общие аспекты
1.4 Условия эксплуатации

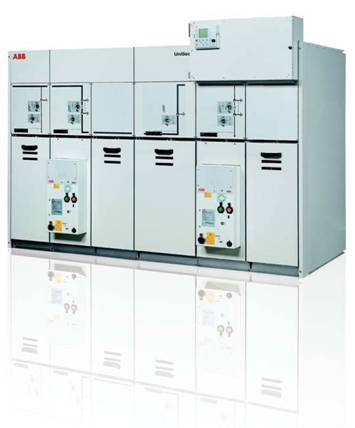

UniSec - это щит с воздушной изоляцией для помещений, разработанный для вторичного распределения среднего напряжения. Щит UniSec является результатом постоянной инновации и стремления удовлетворить требования непрерывно развивающегося рынка.
Эта новая серия щитов предлагает широкий диапазон долговечных технических решений.
Безопасность, надежность, простота в эксплуатации и установке, а также экологическая рациональность - таковы критерии, на которых основывалось развитие этого щита. UniSec структурирован путем скоординированного совмещения стандартных ячеек друг с другом. Производство и испытание выполняются на заводе.
1.2 Руководство по эксплуатации и обслуживанию
В данном руководстве приводится информация о работе и об обслуживании щитов UniSec. Кроме того, в нем приводятся подробные сведения о самих щитах и об условиях эксплуатации. Иллюстрируется работа щита, а также описываются операции по замене и монтажу нового оборудования. Для облегчения использования щита UniSec, в главе Поиск и обнаружение неисправностей описываются характерные аномальные ситуации, с которыми можно столкнуться во время работы щита. В заключительной главе приводятся некоторые указания по сдаче изделия во вторсырье. Установка щита описывается в отдельном руководстве.
1.3 Нормы и спецификации
Нормы IEC
| IEC 62271-200 (изд. 1.0) | Маневровое и управляющее оборудование высокого напряжения - Часть 200: Маневровое и управляющее оборудование переменного тока в металлическом корпусе для номинальных напряжений от 1 кВ до 52 кВ. |
| IEC 62271-1 (изд. 1.0) | Маневровое и управляющее оборудование высокого напряжения - Часть 1: Общие спецификации |
| IEC 60044-1 (изд. 1.2) | Измерительные трансформаторы - Часть 1: Трансформаторы тока |
| IEC 60044-2 (изд. 1.2) | Измерительные трансформаторы - Часть 2: Индуктивные трансформаторы напряжения |
| IEC 62271-100 (изд. 2.0) | Маневровое и управляющее оборудование высокого напряжения - Часть 100: Выключатели переменного тока |
| IEC 62271-102 (изд. 1.0) | Маневровое и управляющее оборудование высокого напряжения - Часть 102: Выключатели переменного тока и выключатели заземления |
| IEC 60265-1 (изд. 3.0) | Выключатели для высокого напряжения, Часть 1: Выключатели для номинальных напряжений от 1 кВ до 52 кВ |
| IEC 62271-105 (изд. 1.0) | Маневровое и управляющее оборудование высокого напряжения - Часть 105: Выключатели с предохранителями для переменного тока |
| IEC 60529 (изд. 2.1) | Степень защиты корпусов (код IP) |
| IEC 61958 (изд. 1.0) | Готовое маневровое и управляющее оборудование высокого напряжения - Индикаторы наличия напряжения |
Таблица 1. Нормы IEC
1.4.1 Нормальные условия эксплуатации Нормальные условия эксплуатации
Щит разработан для использования в нормальных условиях эксплуатации, в помещениях, как предписывается соответствующими нормами IEC (см. таблицу 1). Возможные отклонения от нормальных условий эксплуатации, указанных в нормах IEC (IEC 62271-1), определяются вместе с производителем в отдельном порядке.
| Температура окружающей среды | °C |
| Максимальное значение | + 40 |
| Среднее значение макс. за 24 часа | + 35 |
| Среднее значение мин. за 24 часа | - 5(1) |
| Минимальное рекомендованное значение | + 5 |
| Высота над уровнем моря | m |
| Максимальное значение | 1000 |
| Влажность | % |
| Среднее значение относительной влажности (24 часа) | < 95 |
| Среднее значение относительной влажности (1 месяц) | < 90 |
| Загрязнение | |
Воздух окружающей среды не должен быть слишком загрязненным пылью, дымом, коррозийными и/или воспламеняющимися газами, парами или соляными растворами.
(1) Минимальная рабочая температура в градусах Цельсия - минус 25 градусов, если щит не включает в себя реле или выключатель.
Таблица 2. Условия эксплуатации
1.4.2 Специальные условия эксплуатации Специальные условия эксплуатации
На высоте, превышающей 1000 м над уровнем моря, следует учитывать последствия снижения электрической прочности изолирующего воздуха (см. норму IEC 62271-100). Возможные повышения температуры окружающей среды должны компенсироваться при проектировании шин или ответвлений, как и компонентов, в противном случае токопропускная способность будет ограничена.
ОПАСНОСТЬ
Если щит работает в зонах с высокой влажностью и/или большим перепадом температуры, существует опасность образования конденсата, что, тем не менее, должно считаться исключением в нормальных условиях эксплуатации щитов для помещений. Вместе с производителем необходимо предпринять специальные меры предосторожности (напр., установка электрических нагревателей), чтобы предотвратить образование конденсата и, следовательно, образование коррозии или других нежелательных явлений. Система управления нагревателями зависит от соответствующего проекта, и спецификации должны быть извлечены из документации для заказа.
2. Технические данные2.1 Электрические данные
| Номинальное напряжение | кВ | 10 | 15 | 20 |
| Максимальное рабочее напряжение | кВ | 12 | 17,5 | 24 |
| Напряжение стойкости к импульсу Up | кВ | |||
| Общее значение | 75 | 95 | 125 | |
| Между разомкнутыми контактами | 85 | 110 | 145 | |
| Испытательное напряжение при промышленной частоте Ud | кВ | |||
| Общее значение | 28 | 38 | 50 | |
| Между разомкнутыми контактами | 32 | 45 | 60 | |
| Номинальная частота | Гц | 50/60 | 50/60 | 50/60 |
| Номинальный ток Ir | A | |||
| Шина | 630/800 | 630/800 | 630 | |
| Линия | 630/800 | 630/800 | 630 | |
| Номинальный допустимый кратковременный ток | кА | |||
| Главная цепь | 25 | 21 | 21 | |
| Цепь заземления | 25 | 21 | 21 | |
| Номинальная продолжительность короткого замыкания | с | 2 | 3 | 3 |
| Номинальный пиковый ток | кА | 62,5 | 52,5 | 52,5 |
| Степень защиты (код IP) | ||||
| Для корпуса | IP 3X | IP 3X | IP 3X | |
| Для перегородок | IP 2X | IP 2X | IP 2X | |
| Для управления | IP 3X | IP 3X | IP 3X | |
| Механическая прочность управляющего разъединяющего выключателя | Циклы | |||
| Замкнут/разомкнут | 5000 | 5000 | 5000 | |
| Разомкнут/заземлен | 1000 | 1000 | 1000 | |
| Элегаз в управляющем разъединяющем выключателе | Шина | |||
| Номинальное давление заправки | 1,4 | 1,4 | 1,4 | |
| Минимальное рабочее давление | 1,3 | 1,3 | 1,3 | |
| Количество элегаза | кг | 0,4 | 0,4 | 0,4 |
Таблица 3. Технические данные
ПРИМЕЧАНИЕ
Данные, касающиеся дополнительного оборудования, напр., реле и выключателей, см. в соответствующих руководствах.
2.2 Классификация прочности на внутреннюю дугу
Прочность на внутреннюю дугу определяется следующим об-
| разом: | ||
| Ток | Доступные стороны | Продолжительность дуги |
| 12,5 кА | AFLR | 1 с |
| 16 кА | AFLR | с |
| 21 кА | AFLR | с |
Таблица 4. Классификация прочности на внутреннюю дугу
ОПАСНОСТЬ
Щит UniSec должен устанавливаться в закрытых помещениях, пригодных для электрического оборудования. Это означает, что доступ должен быть разрешен лишь только для уполномоченного персонала.
