2. Блокировочные устройства

2.1 Общие замечания

Система блокировки включает:

Нормальное блокировочное устройство, которое входит в стандарт каждой ячейки.

Дополнительное блокировочное устройство, которое является необязательным и может быть выбрано клиентом.

Задача блокировочного устройства состоит в том, чтобы предотвратить неправильное функционирование разъединителя и заземляющего переключателя, а также гарантировать безопасность персонала. Блокировочное устройство функционирует, даже если двери в кабельное отделение или отделение управления открыты.

Блокировка применяется также к заземляющим переключателям типа EF и ЕМ, которые используются для заземления основания плавких предохранителей и трансформаторов тока. Эти выключатели механически связаны с рабочим механизмом разъединителя типа SFG, и они работают совместно с SFG, когда он находится между открытым и заземленным положением.

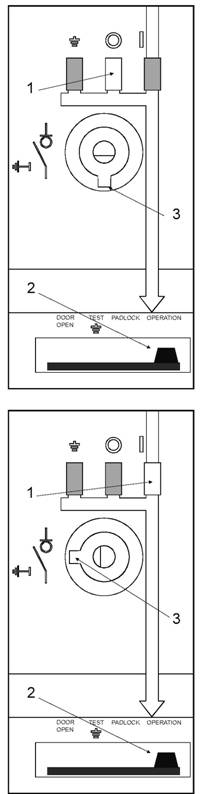

2.2 Описание блокировочного устройства

Разрешенные операции управления распределительного устройства типа UniSwitch и 3- позиционного разъединителя SFG определены положением селектора блокировочного механизма.

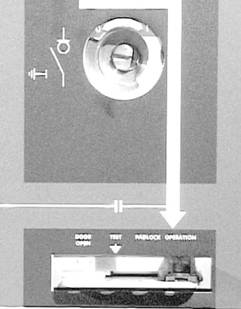

Селектор блокирующего механизма имеет четыре положения:

Положение 1: Эксплуатация Разъединитель типа SFG может осуществлять операции замкнуть-разомкнуть. Дверь кабельного отделения должна быть замкнута.

Положение 2: Замкнуто

Разъединитель типа SFG не может использоваться, а дверь кабельного отделения должна быть замкнута.

Положение 3: Контроль Разъединитель типа SFG может осуществлять операции разомкнуть-заземлить. Дверь кабельного отделения должна быть замкнута (Примечание: Смотри 2.3).

Положение 4: Дверь открыта Разъединитель типа SFG находится в заземленном положении и не может использоваться. Дверь кабельного отделения должна быть открыта, если выключатель-разъединитель находится в заземленном положении, а блокирующий механизм в положении "Дверь открыта".

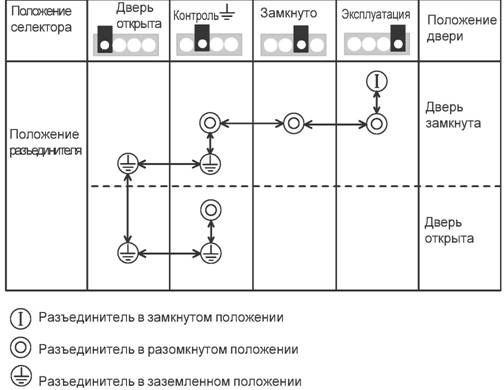

Использование блокировочного устройства и разрешенные операции показаны на нижеприведённом рисунке.

2.3 Нормальная блокировка

Нормальная блокировка определяется положением селектора блокирующего механизма. Селектор может быть заперт в требуемом положении с помощью замка.

Заперто в положении "Эксплуатация"

Разъединитель может осуществлять операции замкнуть-разомкнуть. Заперто в положении "Замкнуто": Разъединитель находится в разомкнутом положении и не может быть использован. Заперто в положении "Контроль": Разъединитель может осуществлять операции разомкнуть-заземлить. Заперто в положении "Дверь открыта": Разъединитель находится в заземленном положении, и не может быть использован. Примечание. Когда дверь кабельного отделения открыта, разъединитель типа SFG заперт в заземленном положении. Блокировка может быть снята с помощью переведения селектора блокировки в положение "Контроль". Это позволит использовать разъединитель в разомкнутом положении для измерения изоляции кабелей. После измерения, разъединитель следует перевести в заземленное положение, прежде чем селектор блокировки может быть переведен в положение "Дверь открыта", чтобы дверь могла быть закрыта.

2.4 Дополнительная блокировка UniSwitch

Ключ замка на разъединителе типа SFG. Блокировочный механизм может быть проверен с помощью микровыключателя, когда работает двигатель.

Двойной ключ замка на разъединителе типа SFG. Блокировочный механизм может быть проверен с помощью микровыключателя, когда работает двигатель.

Возможно применение дополнительных замков типа Castell и Ronis.
