Техническое руководство

3 Способы управления

3.1. Ручное управление выключателем- разъединителем типа SFG

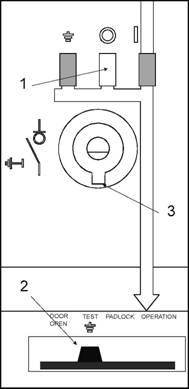

Замыкание разъединителя типа SFG

Удостоверьтесь, что указатель положения разъединителя- выключателя находится в (I) 0-положении.

Проверьте, что селектор блокирующего механизма находится в положении "Эксплуатация" (2) и что паз на конце вала обращен вниз

(3).

Если разъединитель перегорел в разомкнутом положении, вал следует обернуть так, чтобы паз оказался в нижнем положении прежде, чем разъединитель будет использован в замкнутом положении.

Поместите рукоятку регулирования в отверстие так, чтобы направляющая ключа вошла в паз на валу. Поверните рукоятку регулирования по часовой стрелке приблизительно на 80 градусов, пока разъединитель не замкнется.

Если прибор согласован с двойным пружинным механизмом регулирования (выключатели с плавким предохранителем), приложенная сила должна быть увеличена к концу движения, пока разъединитель, наконец, не замкнется. Если вы начали поворачивать рукоятку управления, операция эта должна быть завершена.

Размыкание разъединителя типа SFG

Удостоверьтесь, что указатель положения разъединителя находится в l-положении (I).

Проверьте, что селектор блокирующего механизма находится в положении "Эксплуатация" (2).

Проверьте, что паз на конце вала обращен влево (3).

Поместите рукоятку регулирования в отверстие так, чтобы направляющая ключа вошла в паз на валу.

Поверните рукоятку регулирования против часовой стрелки приблизительно на 80 градусов, пока разъединитель не разомкнётся.

Установка разъединителя типа SFG в заземленное положение

Удостоверьтесь, что указатель положения разъединителя находится в 0-положении (1).

Проверьте, что селектор блокирующего механизма находится в положении "Контроль" (2).

Проверьте, что паз на конце вала обращен вниз (3).

Поместите рукоятку регулирования в отверстие так, чтобы направляющая ключа вошла в паз на валу.

Поверните рукоятку регулирования против часовой стрелки приблизительно на 80 градусов, пока разъединитель не перейдет в заземленное положение.

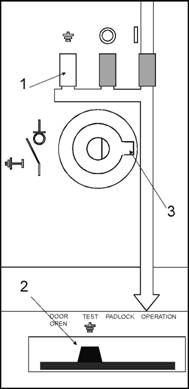

Размыкание разъединителя типа SFG из заземленного положения

Удостоверьтесь, что указатель положения разъединителя находится в заземленном положении (1).

Проверьте, что селектор блокирующего механизма находится в положении "Контроль" (2).

Проверьте, что паз на конце вала обращен вправо (3).

Поместите рукоятку регулирования в отверстие так, чтобы направляющая ключа вошла в паз на валу.

Поверните рукоятку регулирования по часовой стрелки приблизительно на 80 градусов, пока разъединитель не разомкнётся и выйдет из заземленного положения.

3.2 Открытие дверей

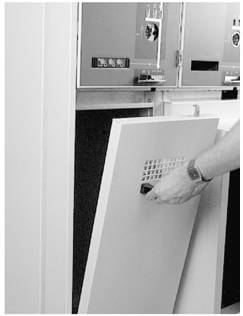

I. Приподнять дверь, используя ручку.

2. Потянуть дверь на себя.

Дверь кабельного отделения может быть снята, когда разъединитель типа SFG находится в заземленном положении, а селектор блокировочного механизма находится в положении "Дверь открыта".

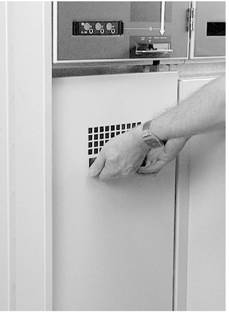

Закрытие двери: Поднимите дверь так, чтобы она вошла за дверную ступеньку, и затем закройте её. Убедитесь, что дверь замкнута правильно прилагая к ней усилие по направлению вниз.

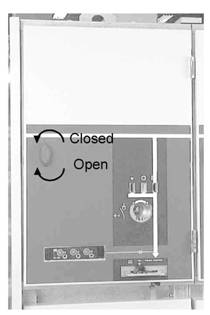

Чтобы открыть (закрыть) дверь отделения управления и вспомогательной аппаратуры, поверните ручку по (против) часовой стрелке.
