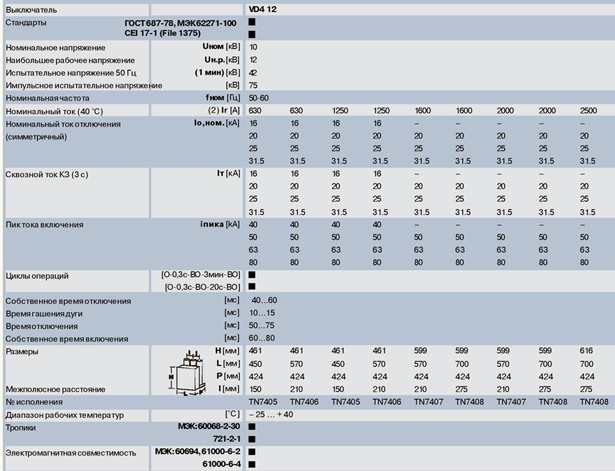

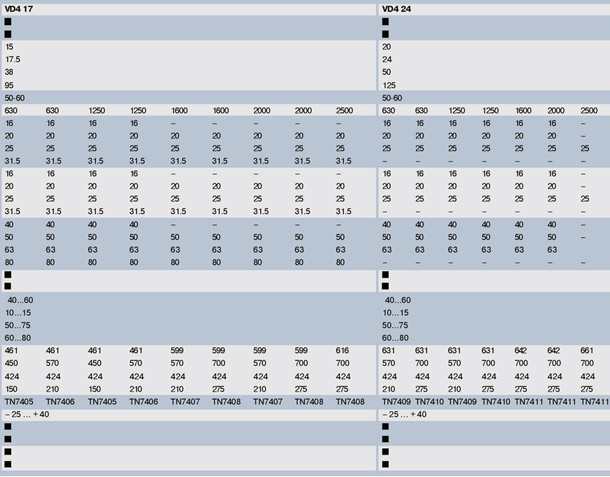

Основные характеристики стационарных выключателей (12-17.5-24 кВ)

характеристики стационарных выключателей

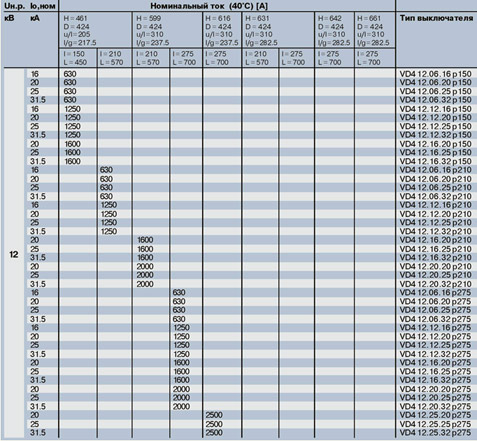

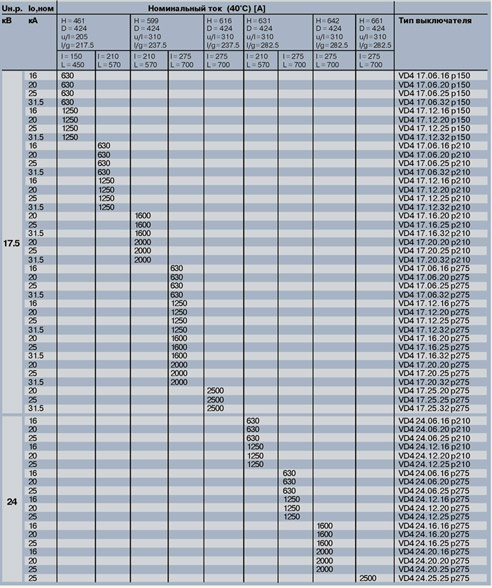

Типы стационарных выключателей

Выключатели, применяемые с принадлежностями, приведенными на следующих страницах.

ПРИМЕЧАНИЯ

Н = Высота

выключателя. L = Ширина

выключателя. D = Глубина

выключателя, u/l = Расстояние между верхним и нижним выводами. |/д = Расстояние между нижним выводом и основанием выключателя. I = Межполюсное расстояние.

Стандартная комплектация стационарного выключателя

Базовая версия - стационарный трехполюсный выключатель следующей комплектации:

EL привод с ручным натяжением включающих пружин

механический указатель состояния включающих пружин привода- натянуты/распущены

механический указатель - выключатель включен/отключен

кнопка включения

кнопка отключения

счетчик числа срабатываний

переключатель вторичных цепей - 10 нормально замкнутых/ разомкнутых контактов

рычаг ручного натяжения включающих пружин привода

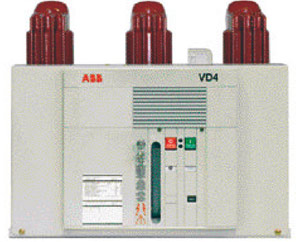

Стационарные выключатели VD4 без нижних и верхних токоотводов

Стационарные выключатели VD4 без нижних и верхних токоотводов

кпемная колодка вторичных цепей.

Примечания

Н = Высота

выключателя. L = Ширина

выключателя. D = Глубина

Стационарные выключатели VD4 без нижних и верхних токоотводов

выключателя, u/l = Расстояние между верхним и нижним выводом, l/g = Расстояние между нижним выводом и основанием выключателя. I = Межполюсное расстояние.

"
