Стойкость к вибрациям

VD4 не подвержен влиянию механических вибраций.

Для версий, соответствующих морскому регистру, пожалуйста контактируйте с ABB.

Тропики

Выкпючатели VD4 ABB изготавливаются строго в соответствии с требованиями для применения в условиях жарко го и влажного климатов и климата с повышенным содержанием солей. Все наиболее важные металлические элементы обрабатываются против коррозии в соответствии со стандартом UNI 3564- 65, класс окружающей среды С. Гальваническое покрытие в соответствии со стандартами UNI ISO 2081, классификационный код Fe/Zn 12, толщина 12x10 бм, защищено модифицированным слоем, состоящим в основном из хроматов в соответствии со стандартом UNI ISO 5420. Это означает, что выключатели и принадлежности к ним соответствуют климатической группе 8 МЭК60721-2-1 и МЭК 60068-2- 2 (испытание В: сухое тепло) / МЭК 60068-2-30 (испытание Bd: влажное тепло, циклически) и ГОСТ 687-78.

Высота над уровнем моря

Изолирующие свойства воздуха уменьшаются с ростом высоты над уровнем моря. Это всегда следует учитывать для внешней изоляции аппаратов (благодаря вакууму внутренняя изоляция камер не изменяется) при ее разработке для аппаратов, которые будут устанавливаться выше 1000 м над уровнем моря. В этом случае должен быть использован поправочный коэффициент, значение которого можно взять из графика, приведенного на данной странице и построенного в соответствии с МЭК 60694. Следующий пример демонстрирует сказанное выше.

График корректирующего коэффициента в зависимости от высоты над уровнем моря

Н = высота в метрах;

М = значение, относящееся к выдерживаемым

напряжениям при промышленной частоте тока и напряжениям импульсов в результате атмосферного воздействия, а также напряжениям между фазами.

Пример

Высота установки 2000 м

Наибольшее рабочее напряжение 12 кВ

Выдерживаемое напряжение промышленной частоты 42 кВ (среднеквадратичное значение)

Выдерживаемое импульсное напряжение - 75 кВ.

Коэффициент Ка = 1,13 (из графика).

Напряжение при испытаниях на нулевой отметке над уровнем моря:

напряжение промышленной частоты:

42 х 1,13 = 47,5 кВ (среднеквадратичное значение)

импульсное напряжение: 75x1,13= 84,7 кВ имп.

Следовательно, для уста ново к с наибольшим рабочим напряжением 12 кВ, при высоте размещения 2000 м над уровнем моря, оборудование должно иметь номинальное напряжение 24 кВ и уровни изоляции - 50 кВ (среднеквадратичное значение)для выдерживаемого напряжения промышленной частоты и 95 кВ для импульсного выдерживаемого напряжения.

Устройство защиты от «прыгания»

Устройство защиты от «прыгания»

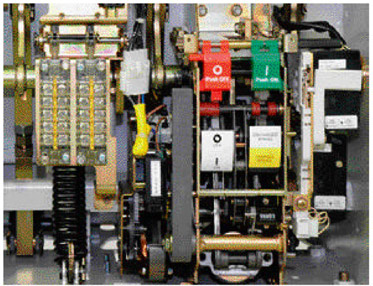

Выключатели VD4 имеют привод EL с механическим устройством защиты от «прыгания».

Одновременная подача команды на включение и одной из команд на отключение ведет к непрерывной последовательности операций отключения и включения. Для предотвращения этого предусмотрено устройство защиты от многократных срабатываний, при наличии которого за каждой операцией включения следует только одна операция отключения, после которой включение уже не происходит. Чтобы осуществилась операция последующего включения, необходимо отменить текущую команду на включение и подать новую. Кроме того, при наличии устройства защиты от многократных срабатываний, включение выключателя происходит только при одновременном соблюдении следующих условий:

пружины приводного механизма полностью взведены

кнопка включения и/или отключающий расцепитель (-М01/-М02) не активизированы

выключатель отключен.

Программа защиты окружающей среды Выключатели VD4 производятся в соответствии с ISO 14000 (Указания по экологическому мониторингу). Технология производства на заводах соответствует экологическим требованиям по сбережению энергии и сырья, а также образованию и утилизации отходов. Это достигается благодаря системе экологического мониторинга на объектах производства оборудования среднего напряжения.

Оценка воздействия на окружающую среду в течение жизненного цикла изделия, предусматривающая максимальное снижение потребляемой энергии и в целом сырья для производства продукции, производится на этапе проектирования и учитывает правильный выбор исходных материалов, технологии производства и упаковки.

Технология производства изделий такова, что выключатель можно легко демонтировать, разобрать на составные части и утилизировать по истечению срока службы.

Устройство защита PR512

Устройство с независимым источником питания PR512 в зависимости от исполнения несет следующие функции:

50-51-50N-51N защита

измерение тока с индикацией максимальной разницы между фазами

диалоговый интерфейс.

Устройство защита PR512

Для дальнейшей информации обращайтесь к каталогу 649092.

СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ

Запасные части

Замена этих принадлежностей может производится только обученным персоналом и/или персоналом ABB:

отключающий расцепитель

дополнительный отключающий расцепитель

расцепитель минимального напряжения

контакт сигнализации расцепителя минимального напряжения - наличие/отсутствие напряжения

устройство задержки времени срабатывания расцепителя минимального напряжения

механическое устройство временной блокировки расцепителя минимального напряжения

включающий расцепитель

пружинный привод с электрической сигнализацией взвода пружин

контакты сигнализации защиты двигателя привода включена/отключена

контакты сигнализации включающей пружины натянуты/распущены

проходной контакт с моментальным кратковременным включением при отключении выключателя

вспомогательные контакты выключателя

блокирующий магнит привода

позиционный контакт выкатной тележки

контакт сигнализации вкачено/выкачено

отключающий соленоид

ключ блокировки в отключенном положении

блокировка двери

защита кнопок отключения

защита кнопок включения

блокирующий магнитна выкатной тележке

комплект из 6 изолированных контактов

Замена этих принадлежностей может производиться потребителем:

втычные контакты

контакты отключения двигателя.

Заказ

Для заказа запасных частей пожалуйста контактируйте с ABB, указывая серийный номер выключателя.

"
