6 Пуск в эксплуатацию/Эксплуатация

Примечание по безопасной работе

Оборудование может эксплуатироваться только специально обученным персоналом, который разбирается во всех характеристиках этого устройства.

Общие условия смотрите в разделе 1.2.

Подготовительные работы (перед подключением сети)

Проверьте выключатель на наличие каких- либо повреждений, и восстановите нужное состояние, где возможно.

Очистите от загрязнения, в основном контактные поверхности, если такое возникло при транспортировке или установке.

Проверьте первичные и вторичные соединения и защитные соединения терминалов.

Зарядите пружину вручную (см. раздел 6.3.1).

Произведите пробное включение и отключение выключателя при помощи кнопок 2 или 3 (учитывая подключенное питание и взаимоблокировки).

Проверьте состояние привода выключателя подключением питающего напряжения.

Снимите транспортные крышки 11 с полюсов. Они промаркированы соответственно.

Убедитесь в доступности Инструкции для оператора в любое время.

Снимите транспортировочные уголки 1.3 для подъемника (Рисунки 2/5, 2/6 и 6/2).

Эксплуатация выключателя (Рисунки 3/1 и 6/1)

6.3.1 Зарядка накопителя энергии пружины Выключатели с моторным приводом:

Зарядка производится автоматически.

Если двигатель заряда выходит из строя, зарядка может полностью производится вручную.

Выключатели с ручным приводом:

Вставьте рычаг взвода пружин 9 в выемку 6 и двигайте рычаг вверх-вниз приблизительно 25 раз, пока не появится индикатор заряженной пружины.

Когда пружина заряжена, зарядный механизм автоматически отцепляется и последующие движения рычагом не имеют смысла.

Индикаторы состояния зарядки пружины: РазряженаЗаряжена

В качестве предварительного условия повторного переключения, привод или (пере-)заряжается автоматически после срабатывания двигателем, или требует (пере-)зарядки вручную, если привод ручного типа.

6.3.2 Включение и отключение

Включение:

Нажмите механическую кнопку ON включения 2, и при помощи электроники.

Отключение:

Нажмите механическую кнопку OFF включения 3, и при помощи электроники.

Просмотрите записи в пункте 3.2.1.

Счетчик операций 5 автоматически переключается при каждом полном цикле ВО. В дополнение к счетчику операций индикатор состояния 4 в окошке передней панели 1.1 показывает текущее состояние выключателя.

Реле против прыганья:

Реле против прыганья -K0 (схема подключения на Рисунке 7/5) предотвращает совершению повторной операции ВО, например, выключатель заблокирован релейной защитой из-за повреждения на первичной стороне в то время как постоянно подается команда выключателю на переключение. В этом случае выключатель произведет операцию только после команды реле.

Включение без оперативного питания:

Со стандартным оборудованием:

При отсутствии оперативного питания механически включить выключатель возможно всегда при помощи кнопки 2.

При наличии блокировочного магнита -Y1:

При отсутствии оперативного питания, блокировочный магнит -Y1 механически блокирует полуось включения и одновременно отключает катушку включения -Y3 при помощи соответственного дополнительного контакта -S2.

Включение при помощи блокиров. магнита без напряжения требует следующих операций:

Снять переднюю крышку 1.1.

Избегайте вращающихся деталей!

Отключение без оперативного питания:

При отсутствии оперативного питания, отключить выключатель возможно всегда при помощи кнопки 3.

6.3.3 Блок прерывания

Блок прерывания используется при каких- либо нарушениях в контрольном механизме или пружинном приводе.

Такой блок является защитным механизмом по предотвращению поломки выключателя. Пускание блока прерывания описано в технической инструкции BA 383/E.

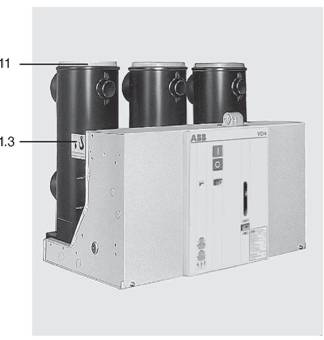

Рисунок 6/2: Транспортное состояние

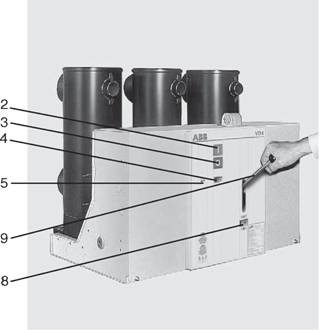

Рисунок 6/1: Эксплуатация

Механическая кнопка включения ON

Механическая кнопка отключения OFF

Механический индикатор состояния

Механический счетчик операций

Индикатор состояния заряда

Рычаг завода пружины 1.3 Подъемные зацепы (убрать перед пуском) 11 Транспортные крышки (убрать перед пуском)
