7 Сервис

Сервис служит для обеспечения надежной работы и продления срока службы оборудования. В соответствии с DIN 31 051 / МЭК 61208 он состоит из следующих действий:

Проверка: Определение текущего состояния

Сервис: Сохранение функционал. состояния

Ремонт: Мера приведения оборудования в функциональное состояние.

7.1 Общее

Вакуумные выключатели отличаются простой и надежной конструкцией. Они имеют долгий срок службы. Привод выключателя имеет большой запас по наработке, а полюса не требуют обслуживания в течении всего срока службы. На вакуум не оказывается вредного влияния, даже при частых коммутациях и большом количества токов к.з.

Объем и частота проведения сервисных мероприятий определяется условиями эксплуатации.

Внимание:

Во время проведения сервисных мероприятий следует учитывать следующее:

Соответствующие спецификации пункта 1.2.2

Пункт 6.1 по безопасности работы

Стандарты и специфику в стране установки.

Сервисные работы могут проводится только квалифицированным персоналом, и учитывая все пункты по безопасности. Рекомендуется вовлечение сервисной службы АББ, как минимум на при необходимости полного сервисного обслуживания или ремонта.

Во время проведения работ, должны быть отключены и обесточены все источники питания для предотвращения случайного переподключения оборудования.

Внимание:

Во избежание несчастных случаев (в частности повреждения рук!) особенное внимание стоит обратить на привод выключателя в течении всех работ, особенно при снятой передней крышке.

Все пружинные механизмы сохраняют накопленную энергию и первоначальную силу сжатия, которая не зависит от состояния заряда механизма в целом. Пружина может непроизвольно сработать, если работа над приводом не производится правильным образом!

7.1.1 Срок службы

Базовый срок службы выключателя VD4:

Выключатели с номинальным током короткого замыкания до 50 кА:

Вакуумные камеры до 30,000 циклов (смотрите пункт 2.4).

Сам выключатель, при надлежащем обслуживании и уходе и при нормальных условиях работы, до 30,000 циклов.

Выключатели с номинальным током короткого замыкания 63 kA:

Вакуумные камеры и выключатель до 10,000 operating cycles.

Сроки службы применим для всего оборудования выключателя, на которое прямым образом не может повлиять эксплуатационник.

Компоненты, которые оперируются вручную (перемещение выкатной части, др.) может отличаться.

7.2 Осмотр и тестирование состояния

Устройство переключения в общем

Состояние выключателя должно проверятся во время регулярных инспекций.

Частота инспекций регулируется стандартом BGV А2.

Инспекции в фиксированные интервалы могут не соблюдаться, если оборудование мониторится квалифицированным персоналом.

В первую очередь, осмотр включает визуальный осмотр на загрязненность, коррозию, наличие влаги и частичных разрядов.

При ненормальных условиях эксплуатации (включая вредные условия окружающей среды) и/или в условиях запыленности (т.е. повышенная загрязненность и агрессивная атмосфера), инспекции следует проводить с более короткими интервалами.

Если имеют место не стандартные условия эксплуатации, должны быть соблюдены соответствующие меры эксплуатации.

Пружинный привод

(Рисунки от 7/1 до 7/4)

Функциональное тестирование пружинного привода должно проводиться:

Выключатели с номинальным током короткого замыкания до 50 кА:

после 5,000 циклов или

При проведении работ согласно пункту 7.2.1. Выключатели с номинальным током к.з. 63 kA:

При проведении работ согласно пункту 7.2.1.

после 2,000 циклов или

Перед проведением тестирования отключите выключатель и

установите его в тестовое положение (выкатной выключатель) или

изолируйте отходящий фидер (для стационарных выключателей).

Внимание:

Заизолируйте и обезопасьте рабочую зону в соответствии с нормами безопасности по DIN VDE/МЭК.

Объем функционального тестирования:

Произведите несколько переключений без нагрузки, прежде всего на выключателях, которые эксплуатируются в ненормальных условиях.

Отключите мотор-привод (если он установлен) и разрядите пружину привода при помощи кнопок ON/OFF.

Проверьте состояние смазки на подшипниках и других трущихся поверхностях.

Проверь надлежащую последовательность некоторых механических/электрических функций.

7.2.3 Полюс выключателя

Никакой инспекции полюсов при условии соблюдения пункта 7.2.1 не требуется.

7.3 Сервис

7.3.1 Устройство переключения в общем

Если во время инспекции, согласно пункту 7.2.1, появилась необходимость произвести очистку, следует произвести следующее:

Перед проведение чистки, следует обеспечить безопасность рабочей зоны в соответствии со стандартами безопасности DIN VDE/МЭК.

Общая очистка поверхностей:

Сухая, при небольших отложениях пыли, сухой тряпкой.

При более сложных загрязнениях на тряпку наносить немного щелочи или моющего средства Rivolta BWR 210.

Очистка поверхностей изоляции и проводящих поверхностей:

Легкое загрязнение: с Rivolta BWR 210.

Серьезное загрязнение:

с моющим средством 716.

После очистки, протрите влажной тряпкой, а потом сухой.

Просмотрите инструкции производителя, а также специальные инструкции АББ по безопасности BA1002/E или BA1006/E.

Внимание:

Используйте только БЕЗГАЛОГЕННЫЕ чистящие средства, и ни в коем случае 1.1.1-трихлорэтан, трихлорэтилен или четыреххлористый углерод!

7.3.2 Пружинный привод

(Рисунки от 7/1 до 7/4)

Сервисное обслуживание привода должно проводиться после достижения следующих параметров:

Выключатели с номинальным током к.з. до 50 кА после 10,000 циклов.

Выключатели с номинальным током к.з. 63 кА после 5,000 циклов.

Перед обслуживанием привода, отключите выключатель и

выкатите его из ячейки (для выкатных выключателей) или

изолируйте отходящий фидер (для стационарных выключателей).

Соблюдайте правила техники безопасности.

Детали обслуживания:

Отключите мотор-привод (если он установлен) и разрядите пружину привода при помощи кнопок ON/OFF

Замените деталей, работающие под высоким механическим напряжением в качестве меры предосторожности.

Для замены сильно нагруженных деталей нейтрализуйте основную пружину, определив номинал. Будьте осторожны при работе!

Смажьте упоры, штифты, скользящие и вращающиеся несущие поверхности. Смазка: Isoflex Topas NB 52.

Проверьте состояние крепежных элементов (например, шпилек) шатуны, шпильки, болты и т.д. Проверьте затяжку крепежных болтов.

Всегда заменяйте пружинные фиксаторы шайб, шплинты и другие крепежные детали при обслуживании.

Проверьте общее состояние привода и перезарядите пружину.

Проведите полное механическое и электрическое тестирование.

Соблюдайте инструкции при настройке.

Убедитесь, что все болтовые соединения терминалов и заземления надежно закреплены

Внимание:

Перечисленная выше работа может проводится только сервисной службой АББ или квалифицированным персоналом.

7.3.3 Полюс выключателя

Полюс выключателя не требует обслуживания вплоть до достижения числа операций в соответствии с пунктом 2.4.

Проверка вакуума необходимо только при веских подозрениях, что внешние силы, приложенные к полюсу причинили ущерб вакуумной камере внутри.

Если полюс поврежден или разрушен, возможно потребуется его полностью заменить.

Срок службы вакуумной камеры определяется суммой текущего предела соответствующего оборудования и в соответствии с разделом 2.4:

Когда достигается предел наработки, должен полностью заменяться все полюса выключателя.

Внимание:

Демонтаж и замена полюсов осуществляться только сервисной службой ABB и специально обученным персоналом, в частности, потому, что после замены требуется регулировка.

Для проверки вакуума без демонтажа выключателя можно использовать:

Тестер VIDAR, производства Programma Electric GmbH, Bad Homberg v.d.H.

Следующие значения испытаний должны устанавливаться для проверки внутреннего давления камеры прерывателя с тестером VIDAR:

Номинальное напряжение выключателя DC тестовое напряжение
12 кВ40 кВ
17.5 кВ40 кВ
24 кВ60 кВ

Тестирование должно проводится при номинальном контакт расстояние в отключенном состоянии OFF

Процедура тестирования вакуумных камер в стационарном оборудовании:

Заизолируйте и обезопасьте рабочую зону в соответствии с Положением о безопасности DIN VDE / МЭК.

Откройте выключатель VD4.

Заземлите все полюса VD4 с одной стороны.

Подключите заземляющий тестовый провод тестера VIDAR к стационарной земле.

Подключите высоковольтный тестовый провод тестера VIDAR фазой L1 к незаземленной стороне полюса и протестируйте состояние вакуумной камеры с разведенными контактами. Повторите процедуру для фаз L2 и L3.

Внимание:

Подключенные кабели могут отражаться на тестере как „детективные" из-за их кабельной емкости. В таких случаях, кабели не будут удалены.

7.4 Ремонт

74.1 Замена частей и аксессуаров выключателя

Разбирайте и собирайте выключатель только при отключенном выключателе, в изолированной и защищенной рабочей зоне, во избежание повторного включения выключателя. Привод должен быть разряжен.

Все источники питания должны быть отключены и защищены, во избежание повторного включения, на весь период ремонтных работ.

7.4.2 Обработка поверхностей

Листовая сталь, окрашенная:

Удалите ржавчину металлической щеткой.

Удалите краску и жирные пятна.

Покройте антикоррозийной грунтовкой, первым слоем.

Используйте для первого слоя краску стандартного цвета RAL 7035.

Оцинкованная листовая сталь и пассивированные функциональные детали:

Удалите белую ржавчину щеткой или очистительной тряпкой (например, Scotch-Brite белая).

Удалите оставшийся мусор с поверхности сухой тряпкой.

Обработайте цинковым спреем или цинковой грунтовкой.

Функциональные части, фосфатированные:

Удалите ржавчину щеткой или очистительной тряпкой (например, Scotch-Brite белая).

Обработайте сухой тряпкой.

Смажьте Isoflex Topas NB 52.

7.5 Запчасти и доп. материалы

7.5.1 Запчасти

Обозначение Тип

выключателя

Номинальное напряжениеНоми-

нальный ток

Номинальный ток отключенияИденти-

фикационный номер1) 2) (код заказа)

VD4..кВAкА
Полюс выключателя (сборный для тока к.з.=63кА), сборка1231-2512> 315025GCE 7179616 R0140
1231-31> 315031.5GCE 7179616 R0140
1231-40> 315040GCE 7179616 R0140
1212-50125050GCE 7179616 R0148
1216-501600 GCE 7179616 R0148
1220-502000 GCE 7179616 R0148
1225-502500 GCE 7179616 R0148
1231-50> 3150 GCE 7179616 R0142
1212-63125063GCE 7179616 R0155
1216-631600 GCE 7179616 R0155
1220-632000 GCE 7179616 R0155
1225-632500 GCE 7179616 R0155
1231-63> 3150 GCE 7179616 R0155
Полюс выключателя сборка1731-2017.5> 315020GCE 7179616 R0140
1731-25> 315025GCE 7179616 R0140
1731-31> 315031.5GCE 7179616 R0140
1712-40125040GCE 7179616 R0148
1716-401600 GCE 7179616 R0148
1720-402000 GCE 7179616 R0148
1725-402500 GCE 7179616 R0148
1731-40> 3150 GCE 7179616 R0142

Для выключателей с дополнительным оборудованием в выкатном исполнении используются другие идент. номера (коды заказа), в соответствии с типом ячейки, в которой они будут применяться.

Всегда указывайте серийный номер распределительного устройства при заказе запчастей.

Обозначение Пункт №.Напряжение питанияИдент. номер (код заказа)
Дополнительные контакты-S1 GCE7002397R0122
(с терминалом зажимного типа)-S3 GCE7002397R0121
-S4 GCE7002397R0122
-S5 GCE7002397R01..1)
Доп. контакт на блокировочном магните-S2 GCE7003022P0101
Доп. контакт для оповещения о поломке-S7 GCE0905121P0100
1я катушка включения OFF-Y2 GCE7004590P01..2)
2 я катушка включения OFF-Y9 GCE7004590P01..2)
Катушка отключения ON-Y3 GCE7004590P01..2)
Блокировочный магнит-Y1 GCE9478103P01..2)
Катушка минимального напряжения с пружинным механизмом-Y4 GCE9371466R01..2)
Катушка минимального напряжения с задержкой с пружинным механизмом-Y4 GCE9371466R01..2)
Косвенное токовое реле с встроенными-Y7 GCE9371466R0112
трансформаторами тока и пружинным механизмом
Встроенные трансформаторы тока для косвенного токовое реле GCE9476148R0100
Магнитный держатель, сборка GCE7000880R0111
(с встроенными выпрямителями -V1, -V2, -V3, -V9)
Последовательный выпрямитель-V4/-V7 GCE7004046R0101
Зарядный двигатель-M024V...240VGCE0940084P 3)
(с редуктором)
Нажимной рукав 4,8-2,5 для лезвие толщиной 0,8 (для дополнительных внешних присоединений) DIN 46247 Стр. 2

Привести контактную сборку

Укажите типы катушек и напряжения питания

Укажите напряжение питания, Серийные № выключателей (по идент. коду) и производителя двигателя

7.5.2 Дополнительные материалыIdent no. (order code)
Смазка:

Isoflex Topas NB 52

Смывки для генеральной уборки:

Rivolta BВтR 210

Указаны в соответствующей инструкции АББ - BA 1002/E

GCE0007249P0100

GCE0007707P0100 GCEA901002P0102

• Очиститель для токопроводящих частей, изоляционных материалов, и всех частей с тяжелыми загрязнениями:

Cold cleanser 716

Указаны в соответствующей инструкции АББ - BA 1006/E

GCE0007706P0100 GCEA901006P0102
• Краска ретушь:

Стандартный цвет Ral 7035

1 кг коробка

Олово в спрее

GCE9014060R0103 GCE0007895P0100

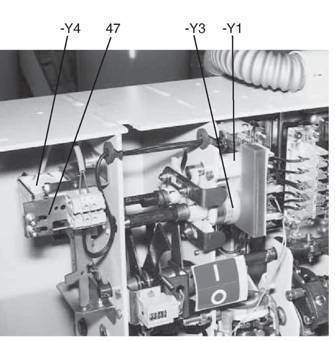

Реле минимального напряжения

Рисунок 7/2: Реле минимального напряжения и область установки, пример

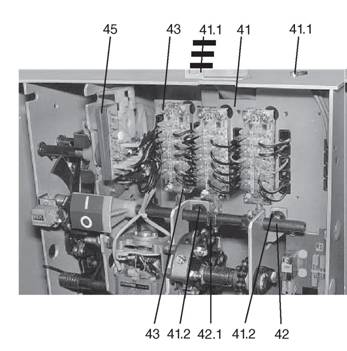

Блок дополнительных контактов

Рисунок 7/1: Блок дополнительных контактов, пример

Установочная рама

Верхняя точка фиксации

Нижняя точка фиксации

Дополнительный вал 42.1 Кривошип

Зажимной винт

45 Держатель магнита, сборка

47 Пластина взаимоблокировки для -Y4 -Y1 Блокировочный магнит -Y3 Катушка включения -Y4 Реле минимального напряжения

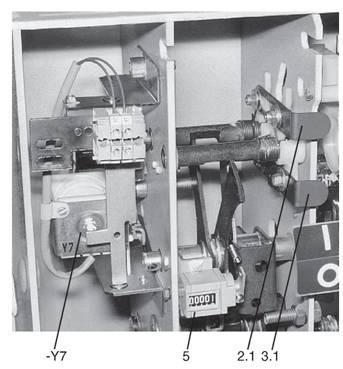

токовое реле

Рисунок 7/3: Косвенное токовое реле, пример

2.1 Включающий шток

3.1 Отключающий шток 5 Счетчик операций -Y7 Косвенное токовое реле

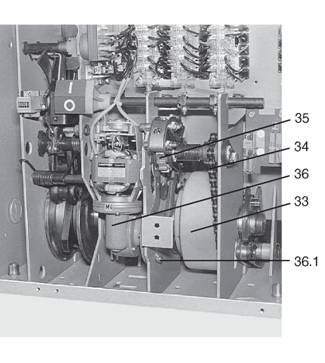

Барабан со спиральными пружинами

Цепь

Храповое колесо

Рисунок 7/4: Двигатель завода пружин

Двигатель завода с редуктором 36.1 Зажимной винт (редуктор)

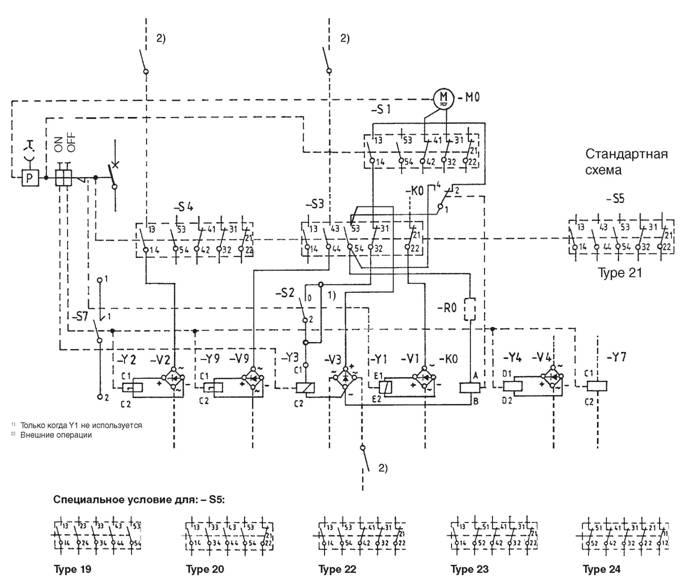

S1 Дополнительный контакт

S2 Дополнительный контакт

S3 Дополнительный контакт

S4 Дополнительный контакт

S5 Дополнительный контакт

S7 Дополнительный контакт

(мимолетный контакт, время > 30мс)

Y1 Блокировочный магнит

Y2 Расцепитель отключения

Y3 Расцепитель включения

Y4 Расцепитель миним. напряжения

Y7 Непрям. токовый расцепитель

Y9 Втор. Расцепитель Отключ.

V1 Послед. для - Y1

V2 Послед. Выпрямитель для - Y2

V3 Послед. Выпрямитель для - Y3 и - K0

V4 Послед. Выпрямитель для - Y4

V9 Послед. Выпрямитель для - Y9

M0 Двигатель заряда пружин

K0 Реле против прыгания

R0 Послед. резистор

На странице 29 показано сравнение обозначений VDE/МЭК. Внимание:

Шунтирующие катушки и блокировочные магниты обычно снабжаются выпрямителями (т.е. магнитный держатель 45 со встроенными выпрямителями -V1, -V2, -V3 и -V9). Выпрямители выполняют функцию свободных диодов при DC питании.

Рисунок 7/5 : Схема Обмоток

Схема для DC 24,48,60, 110,125,220,240 В; АС 110,220,240 В

Показано с пружиной в разряженном состоянии. Схема обмоток включает основные компоненты и все последующие варианты оборудования для различных типов VD4. Объем оборудования, возможный при специальном исполнении указан в соответствующем списке КРУ, а оборудование, установленное в каждом отдельном случае может быть найдено в порядковом документе.

"
