VD4 - инструкция выключателя - Размеры VD4

Страница 10 из 11

13. Габаритные размеры

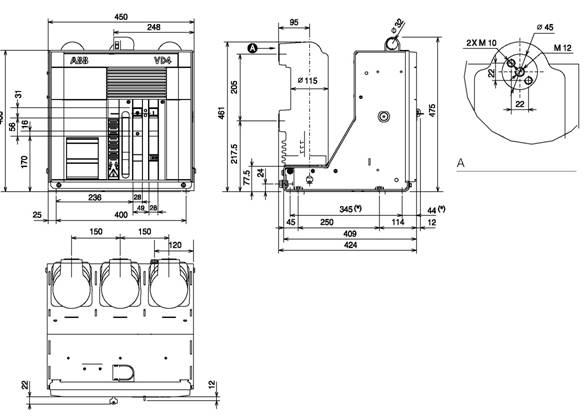

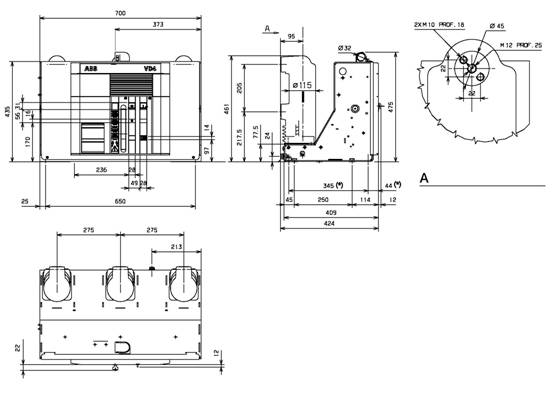

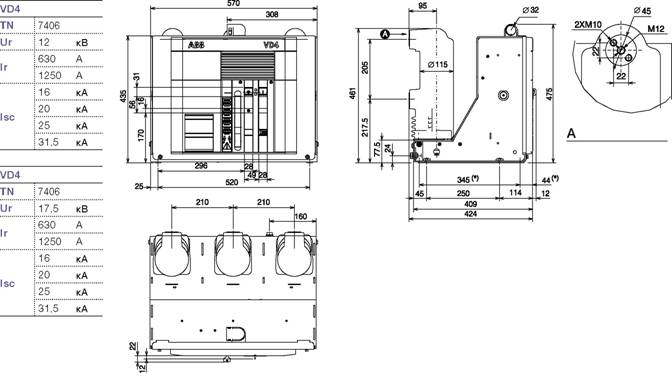

Габаритные размеры фиксированного выключателя

(*) Взаимозаменяемость крепления с предыдущей серией (345 x 400).

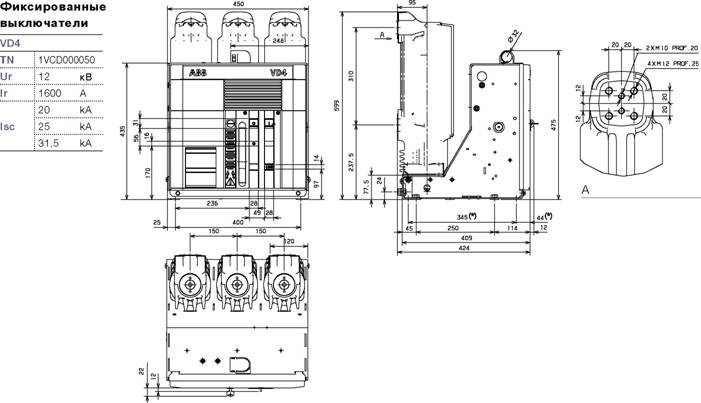

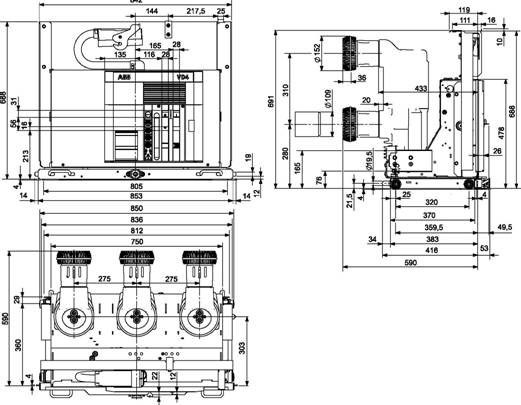

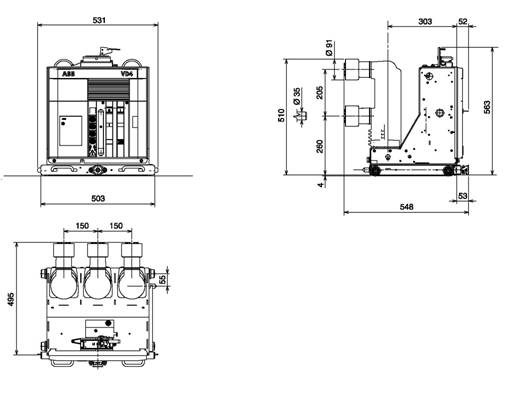

Фиксированные выключатели

VD4
TN	7405
Ur	12	кВ
Ir	630	A
Ir	1250	A
	16	кА
Isc	20	кА
Isc	25	кА
	31,5	кА

VD4
TN	7405
Ur	17,5	кВ
Ir	630	A
Ir	1250	A
	16	кА
Isc	20	кА
Isc	25	кА
	31,5	кА

(* ) Взаимозаменяемость крепления с предыдущей серией (345 x 520).

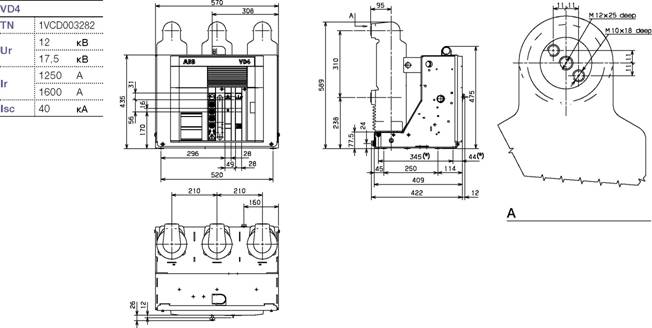

Фиксированные выключатели

VD4

TN	1VCD003285
Ur	12	кВ
Ur	17,5	кВ
Ir	1250	A
Ir	1600	A
Isc	40	кА

( ) Взаимозаменяемость крепления с предыдущей серией (345 x 650).

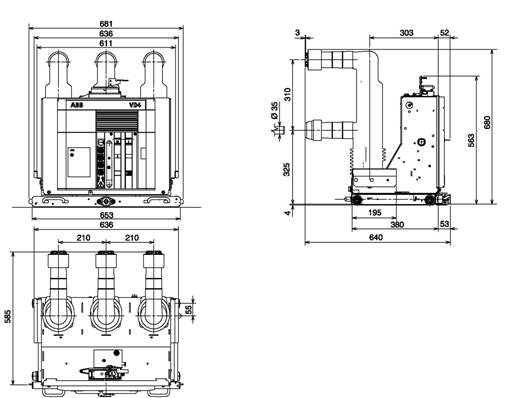

VD4
TN	1VCD000051
Ur	12	кВ
Ir	630	A
Ir	1250	A
	16	кА
Isc	20	кА
Isc	25	кА
	31,5	кА

VD4
TN	1VCD000051
Ur	17,5	кВ
Ir	630	A
Ir	1250	A
	16	кА
Isc	20	кА
Isc	25	кА
	31,5	кА

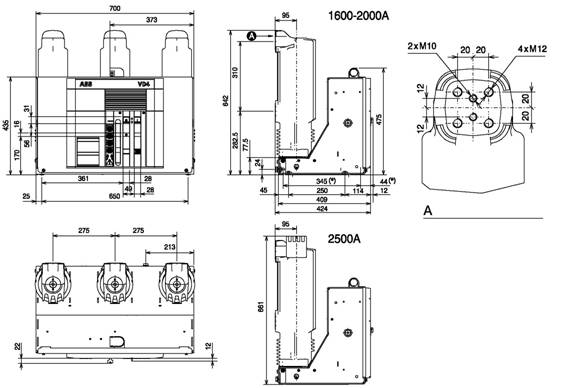

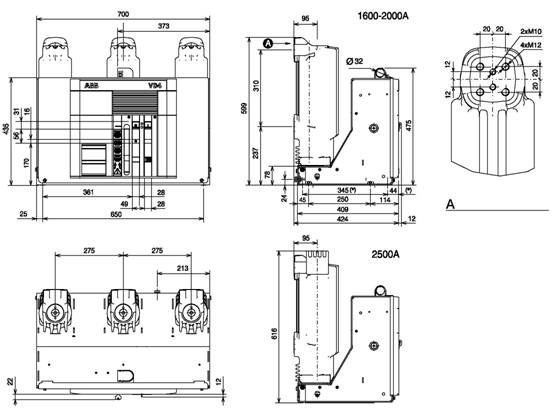

Фиксированные выключатели

(*) Взаимозаменяемость крепления с предыдущей серией (345 x 650).

VD4
TN	7408
Ur	12	кВ
Ur	17,5	кВ
	1600	A
Ir	2000	A
	2500	A
	20	кА
Isc	25	кА
	31,5	кА

VD4
TN	7408
Ur	12	кВ
Ur	17,5	кВ
Ir	2000	А
Ir	2500	А
Isc	40	кА

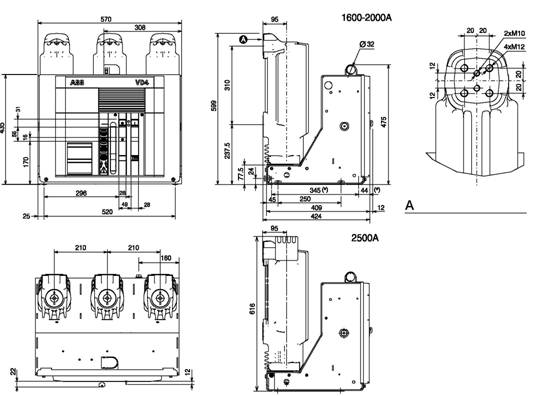

Фиксированные выключатели

VD4
TN	7407
Ur	12-17,5 кВ
Ir	1600	А
Ir	2000	А
	20	кА
Isc	25	кА
Isc	31,5	кА
	40	кА

VD4
TN	7407
Ur	12-17,5 кВ
Ir	2500	А
	20	кА
Isc	25	кА
	31,5	кА

Фиксированные выключатели

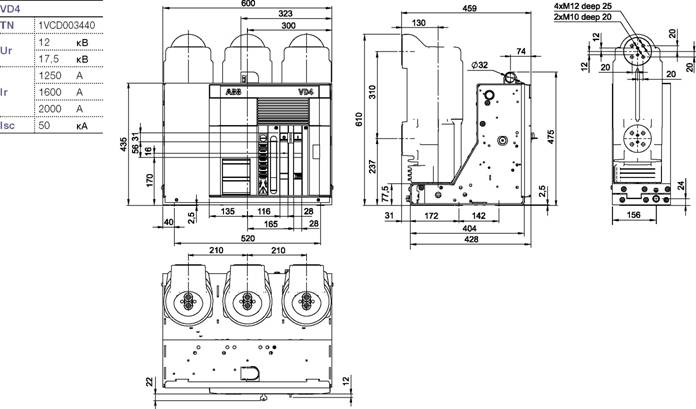

VD4
TN	1VCD003441
Ur	12	кВ
Ur	17,5	кВ
	1250	A
Ir	1600	A
Ir	2000	A
	2500	A
Isc	50	кА

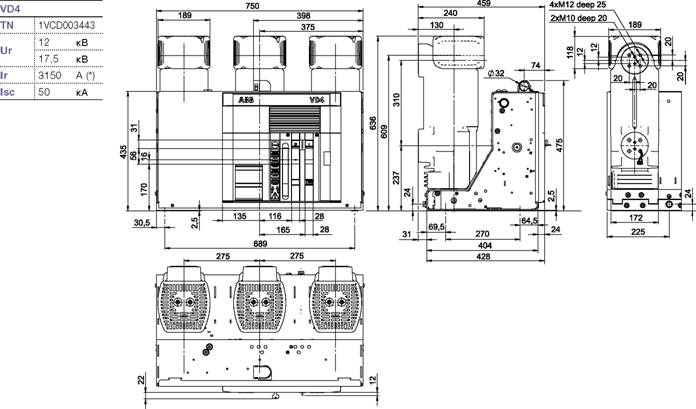

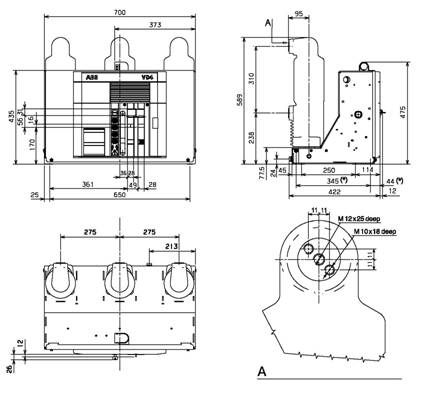

Фиксированные выключатели

(*) 4000 А с принудительной вентиляцией

(*) Взаимозаменяемость крепления с предыдущей серией (345 x 520).

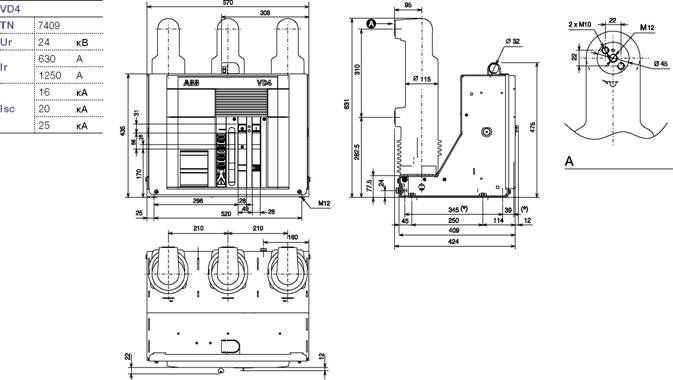

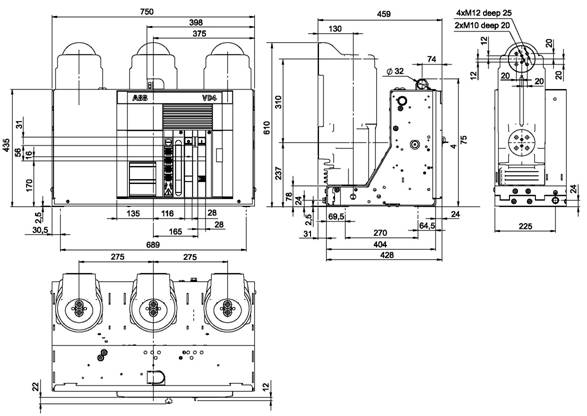

Фиксированные выключатели

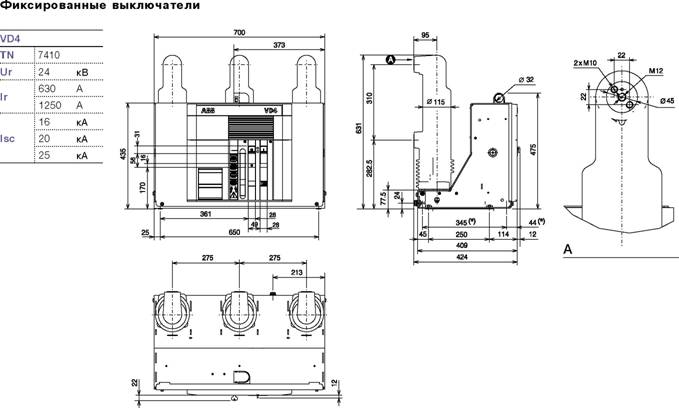

VD4
TN	7411
Ur	24	кВ
	1600	А
Ir	2000	А
	2500	А
	16	кА
Isc	20	кА
	25	кА

(*) Взаимозаменяемость крепления с предыдущей серией (345 x 650).

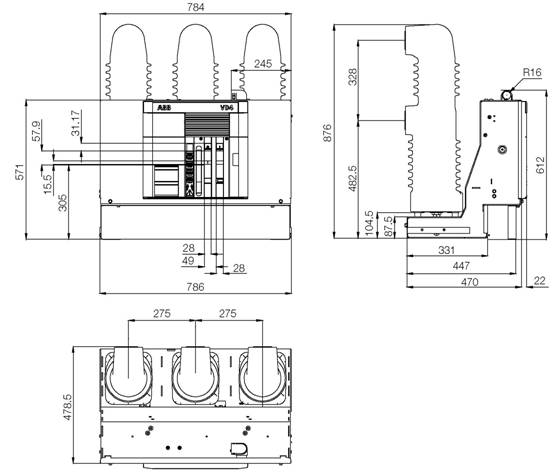

Фиксированные выключатели

VD4
TN	1VYN300901-LT
Ur	36	кВ
	1250	А
Ir	1600	А
	2000	А
Isc	31,5	кА

Взаимозаменяемость крепления с предыдущей серией (345 x 650).

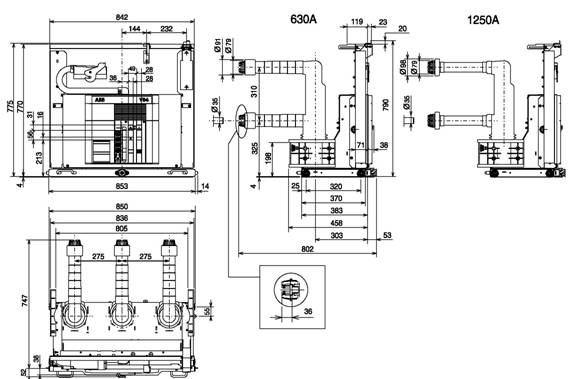

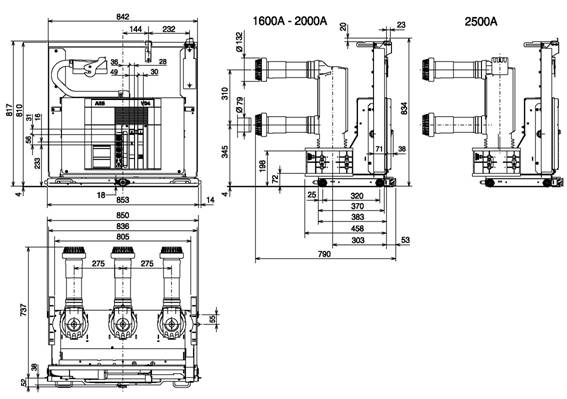

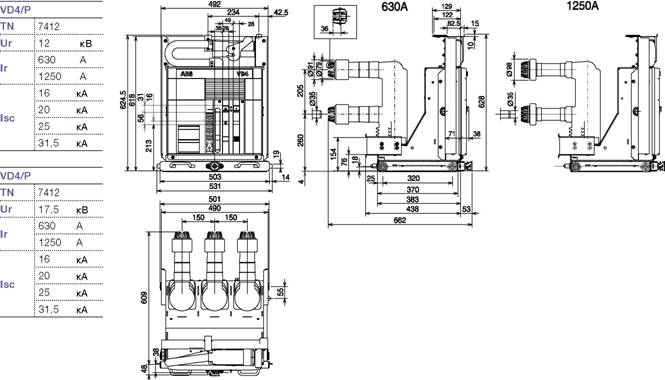

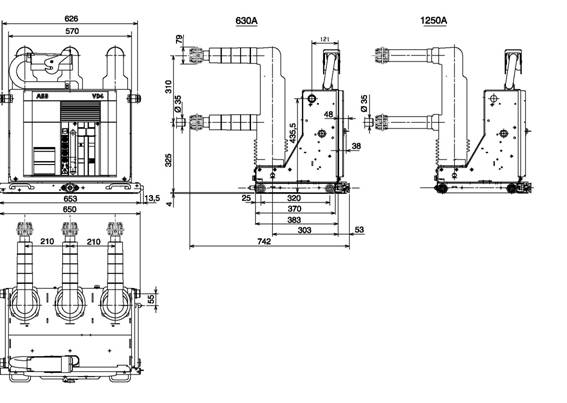

Выкатные выключатели для щитов UniGear ZS1 и модулей PowerCube

VD4/W (1'

TN	7420
Ur	12	кВ
Ir	630	A
Ir	1250	A
	16	кА
Isc	25	кА
	31,5	кА

VD4/W (1>
TN	7420
Ur	17,5	кВ
Ir	630	A
Ir	1250	A
	16	кА
Isc	25	кА
	31,5	кА

(1) Только для модулей PowerCube.

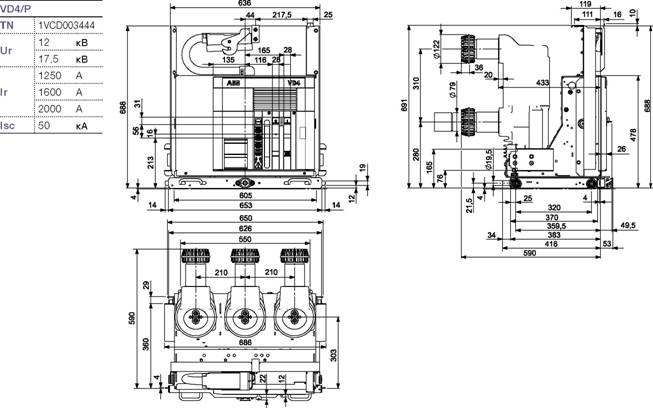

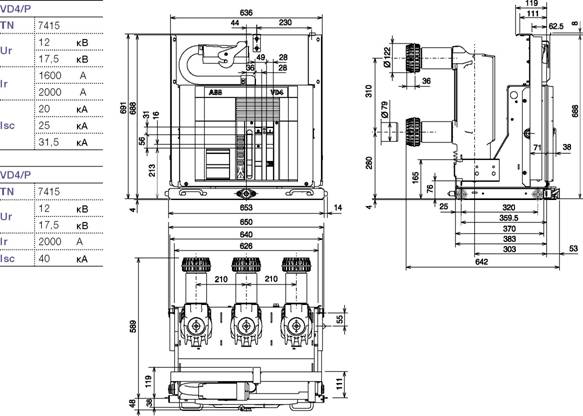

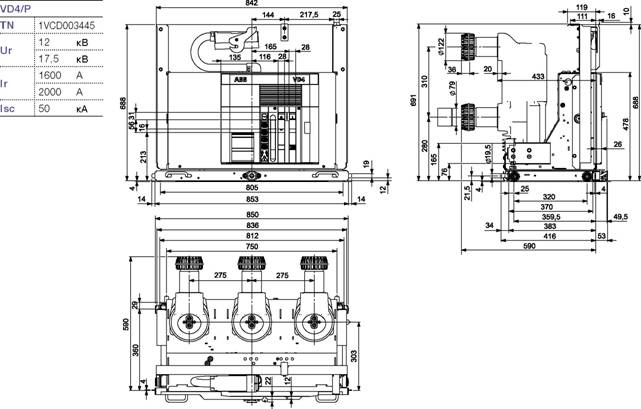

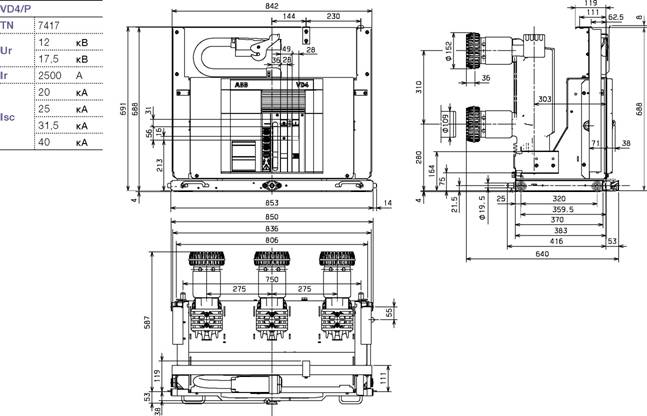

Выкатные выключатели для щитов UniGear ZS1 и модулей PowerCube

VD4/P
TN	1VCD003446
Ur	12	кВ
Ur	17,5	кВ
Ir	2500	A
Isc	50	кА

(1) Только для щитов UniGear ZS1.

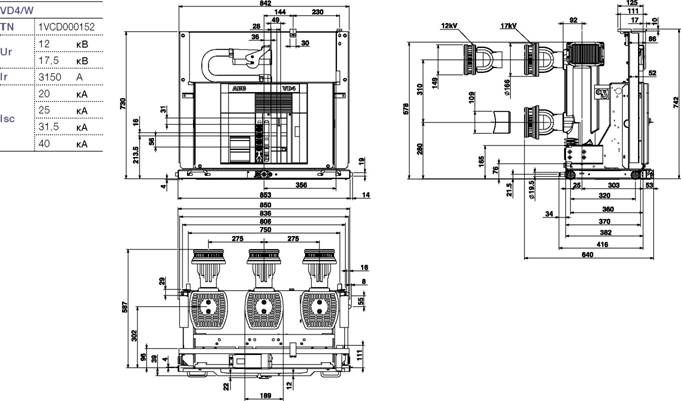

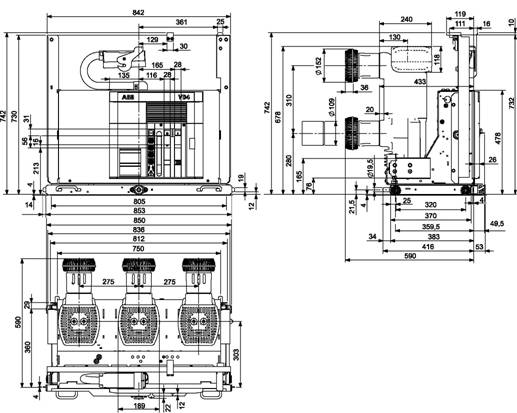

Выкатные выключатели для модулей PowerCube

VD4/W
TN	1VCD003596
Ur	12 кВ
Ur	17,5 кВ
Ir	3150 A (*)
Isc	50 кА

(*) 3600 и 4000 А с принудительной вентиляцией.

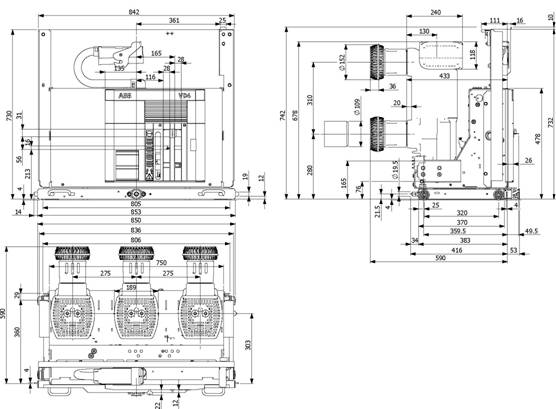

Выкатные выключатели для щитов UniGear типа ZS1

VD4/P
TN	1VCD003447
Ur	12 кВ
Ur	17,5 кВ
Ir	3150 A (*)
Isc	50 кА

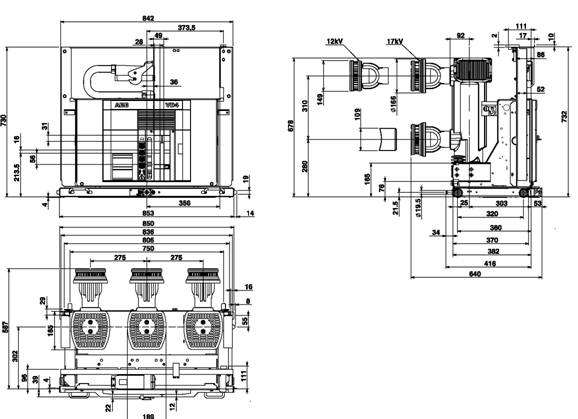

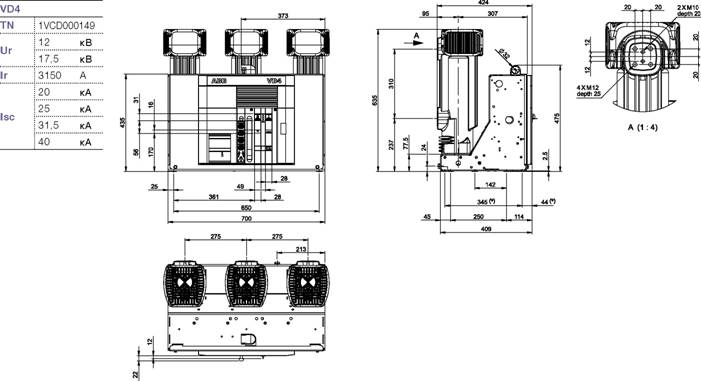

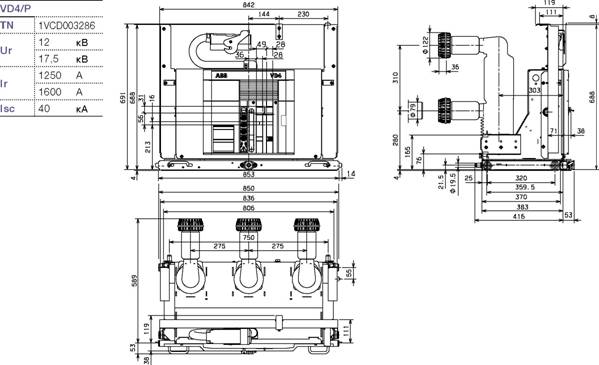

Выкатные выключатели для щитов UniGear типа ZS1

VD4/P
TN	1VCD000153
Ur	12	кВ
Ur	17,5	кВ
Ir	3150	A
	20	кА
Isc	25	кА
Isc	31,5	кА
	40	кА

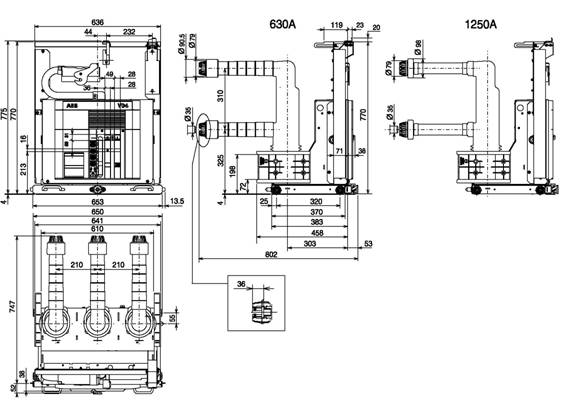

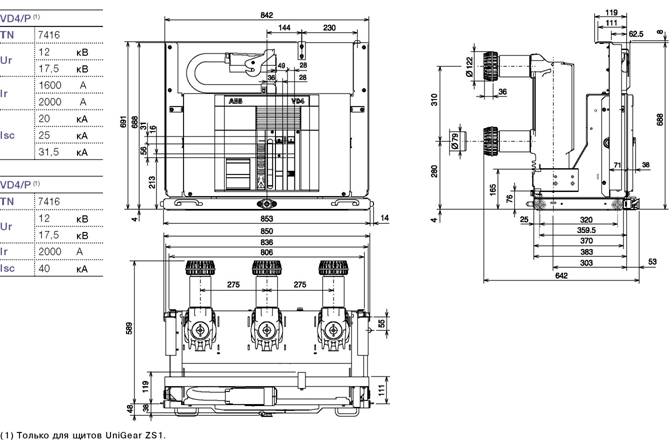

Выкатные выключатели для щитов UniGear ZS1 и модулей PowerCube

VD4/P
TN	7413
Ur	24	кВ
Ir	630	A
Ir	1250	A
	16	кА
Isc	20	кА
	25	кА

Выкатные выключатели для щитов UniGear ZS1 и модулей PowerCube

VD4/P (1'

TN	7414
Ur	24	кВ
Ir	630	А
Ir	1250	А
	16	кА
Isc	20	кА
	25	кА

(1) Только для щитов UniGear ZS1.

Выкатные выключатели для щитов UniGear ZS1 и модулей PowerCube

VD4/P
TN	7418
Ur	24	кВ
Ir	1600	А
Ir	2000	А
	16	кА (2)
Isc	20	кА
	25	кА

(2)Только для щитов UniGear ZS1.

Номинальный непрерывный ток 2300 А гарантирован при естественной вентиляции. Номинальный непрерывный ток 2500 А гарантирован при принудительной вентиляции.

Выкатные выключатели для модулей PowerCube

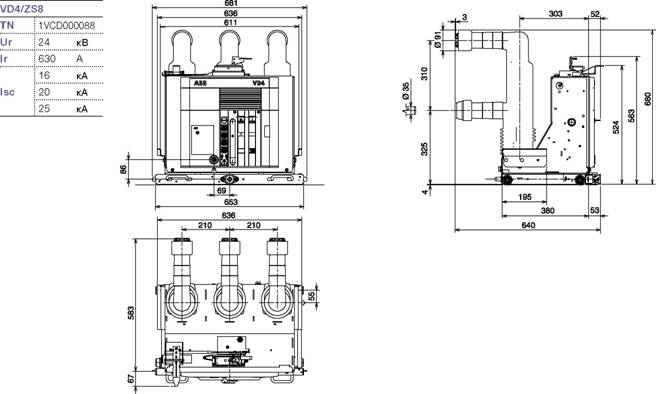

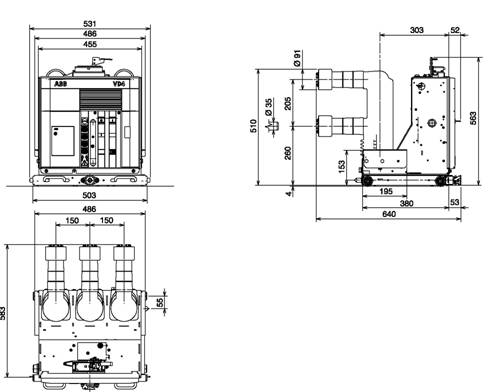

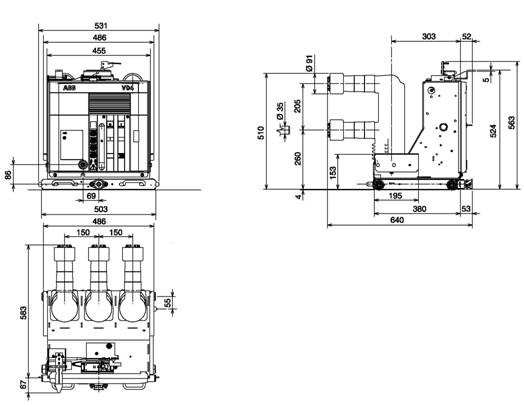

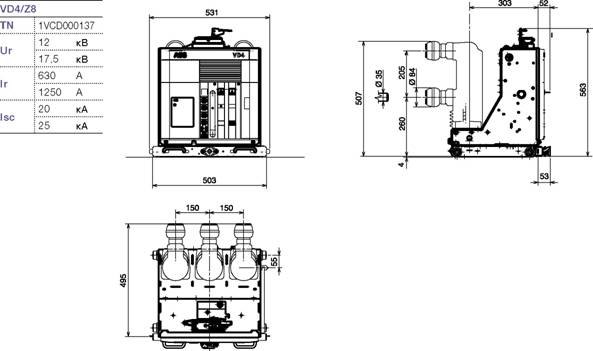

Выкатные выключатели для щитов ZS8.4

VD4/Z8

TN	1VCD000092
Ur	12 кВ
Ir	630 A
Isc	20 кА
Isc	25 кА

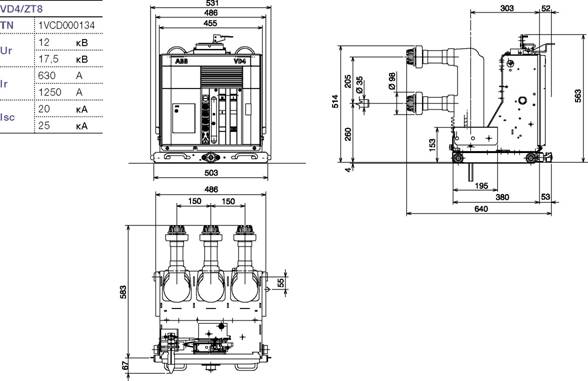

Выкатные выключатели для щитов ZS8.4

VD4/ZT8
TN	1VCD000093
Ur	12 кВ
Ir	630 A
Isc	20 кА
Isc	25 кА

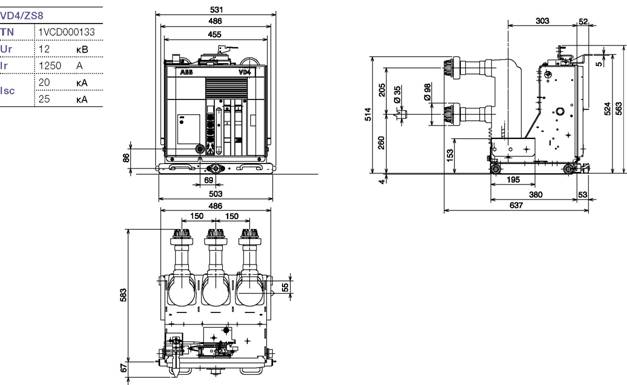

Выкатные выключатели для щитов ZS8.4

VD4/ZS8
TN	1VCD000091
Ur	12 кВ
Ir	630 A
Isc	20 кА
Isc	25 кА

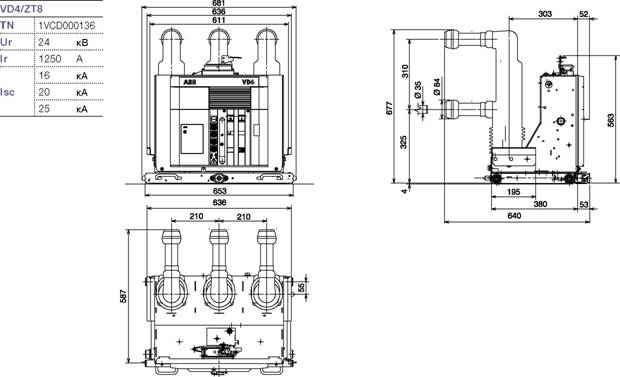

Выкатные выключатели для щитов ZS8.4

VD4/ZT8

TN	1VCD000090
Ur	24 кВ
Ir	630 A
	16 кА
Isc	20 кА
	25 кА

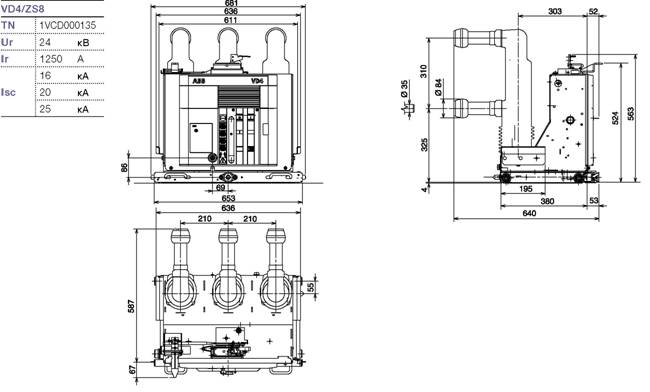

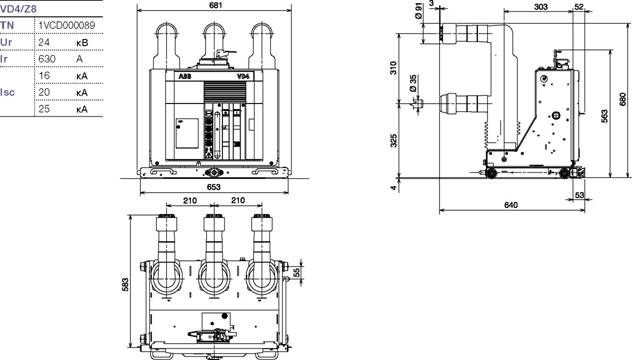

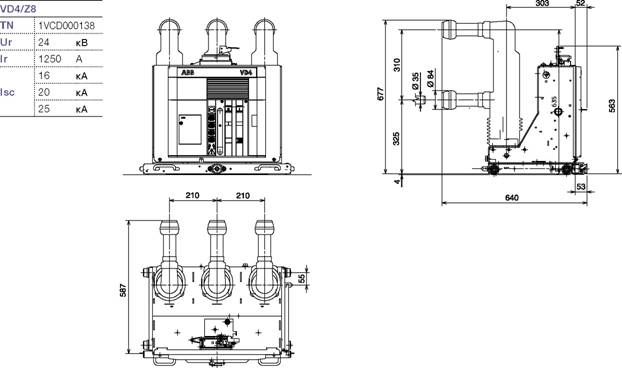

Выкатные выключатели для щитов ZS8.4

Выкатные выключатели для щитов UniSwitch и UniMix

VD4/US

TN	1VCD000047
Ur	24	кВ
Ir	630	A
Ir	1250	A
	16	кА
Isc	20	кА
	25	кА

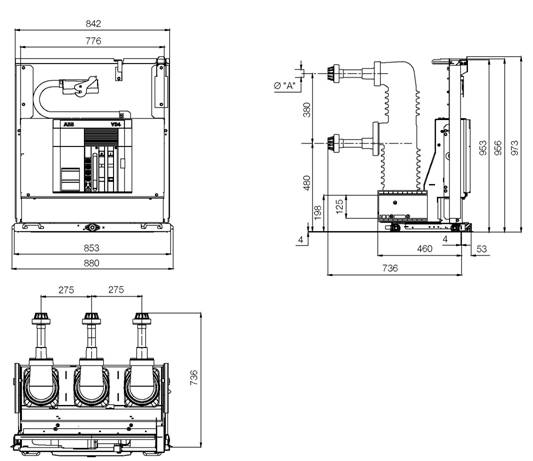

Выкатные выключатели для щитов UniGear ZS1 и модулей PowerCube

выключателя Тип	0 A mm
VD4 36.12.32	35
VD4 36.16.32	79
VD4 36.20.32	75

VD4
TN	1VYN300901-KG
Ur	36	кВ
	1250	A
Ir	1600	A
	2000	A
Isc	31,5	кА

(*) Взаимозаменяемость крепления с предыдущей серией (345 x 520).
