5.4. Фиксированные выключатели

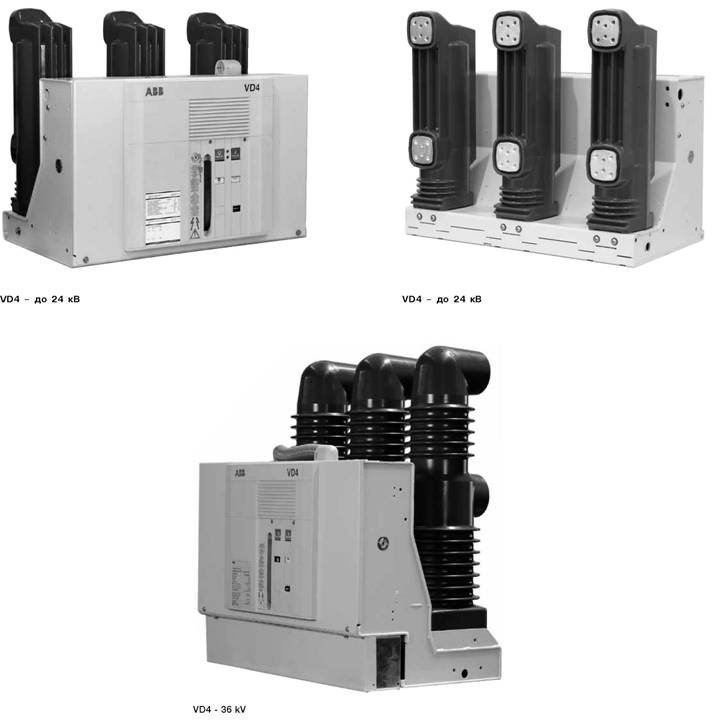

Фиксированный выключатель (рис. 4) в базовом исполнении комплектуется каркасом и передним защитным экраном. В нижней части каркаса выполнены крепежные отверстия. Для электрических подключений вспомогательных цепей выключателя имеется специальная клеммная колодка (10) (см. также пар. 7.8.1.). Винт заземления находится в задней части выключателя. Дополнительные детали приводятся в обозначениях рисунка 4.

Обозначения
Рычаг для ручного взведения замыкающих пружин
Сигнализация разомкнутого/замкнутого выключателя
Табличка с характеристиками
Кнопка размыкания
Кнопка замыкания
Сигнализация взведенных/невзведенных замыкающих пружин
Счетчик операций
Терминалы
Винт заземления
Клеммная колодка
Соединение для кабельной проводки
Механическое исключающее устройство расцепителя минимального напряжения (по заказу)

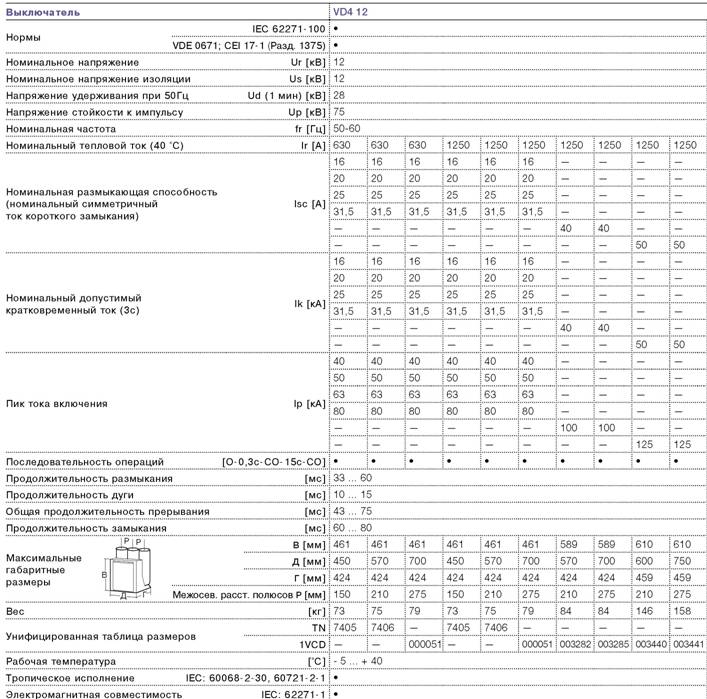

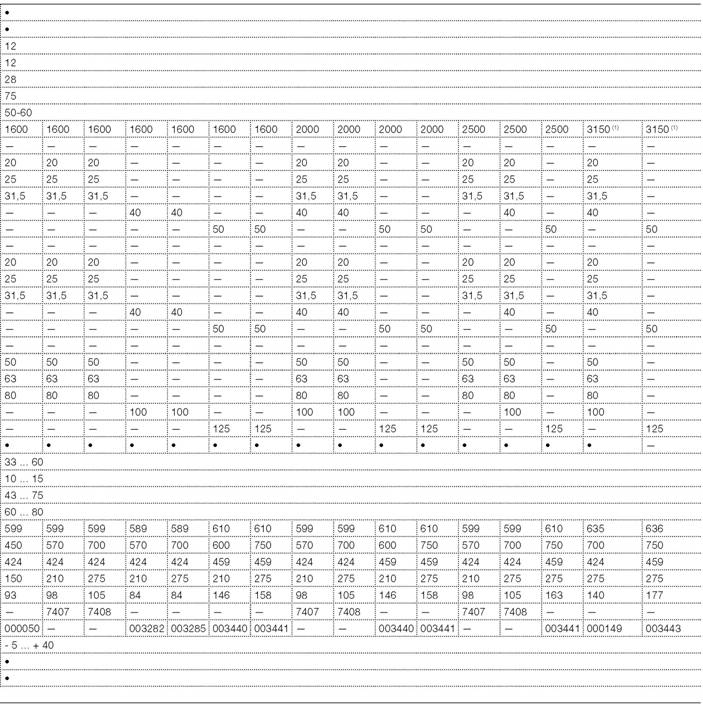

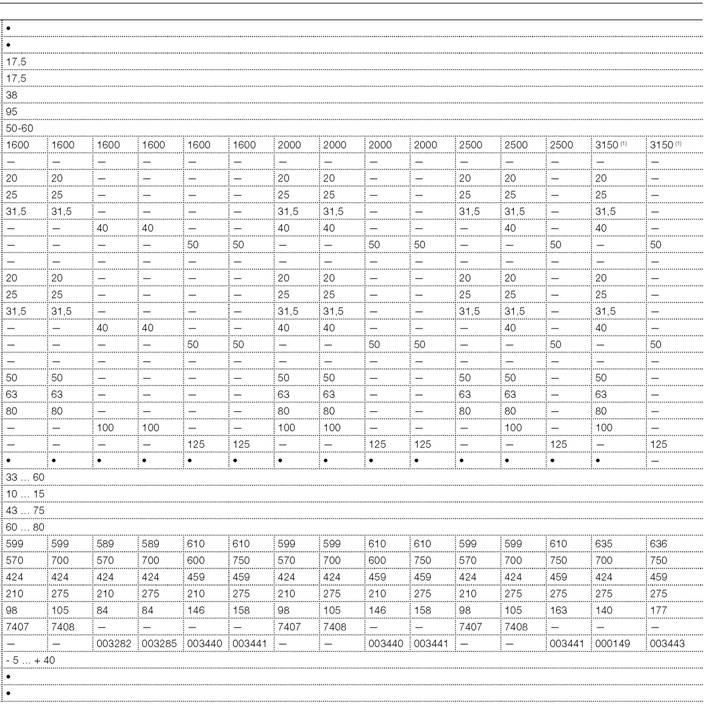

Общие характеристики фиксированных выключателей (12 кВ)

(1) 4000 А возможен с принудительной вентиляцией



(1) 4000 А возможен с принудительной вентиляцией

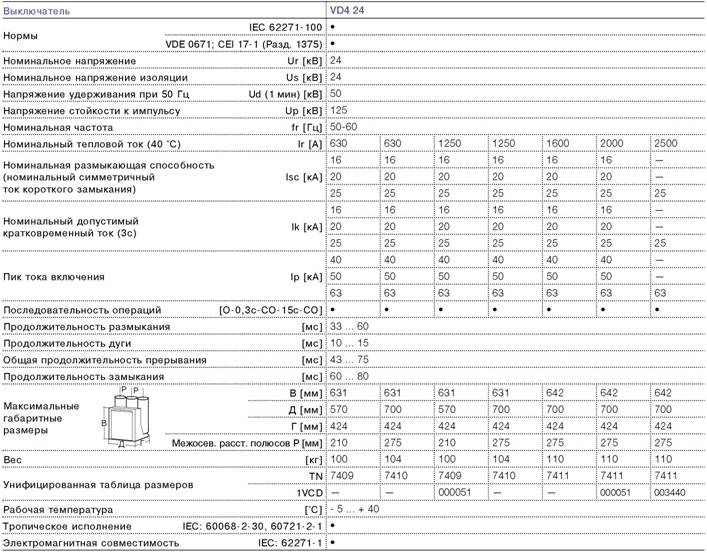

Общие характеристики фиксированных выключателей (24 кВ)


(*) Обращайтесь в компанию АВВ.

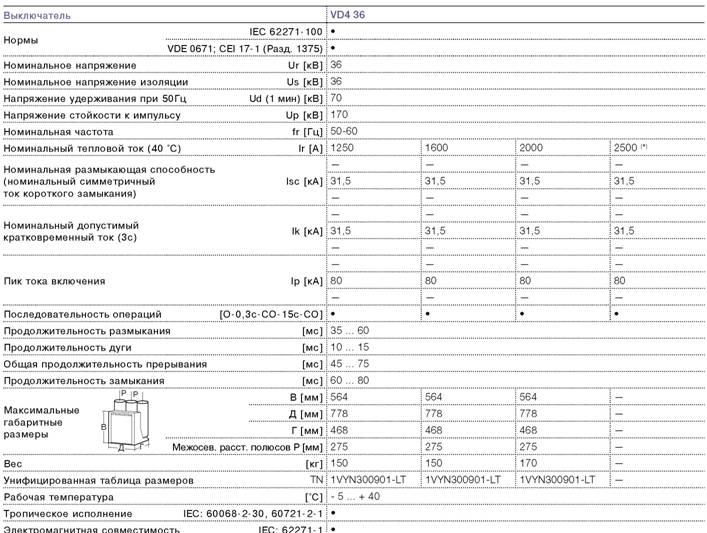

Общие характеристики фиксированных выключателей (36 кВ)

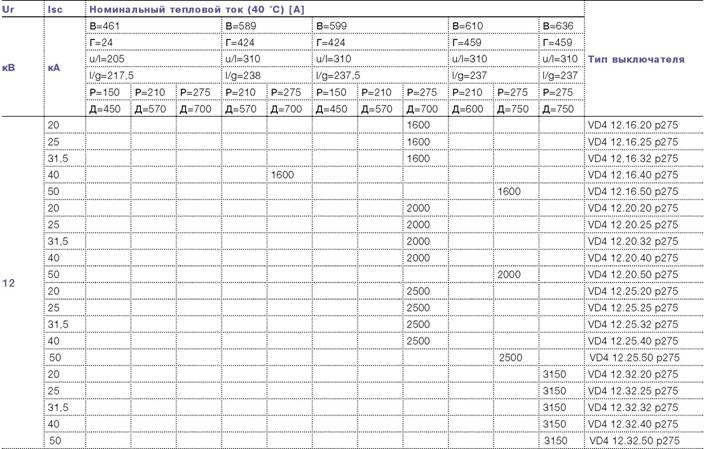

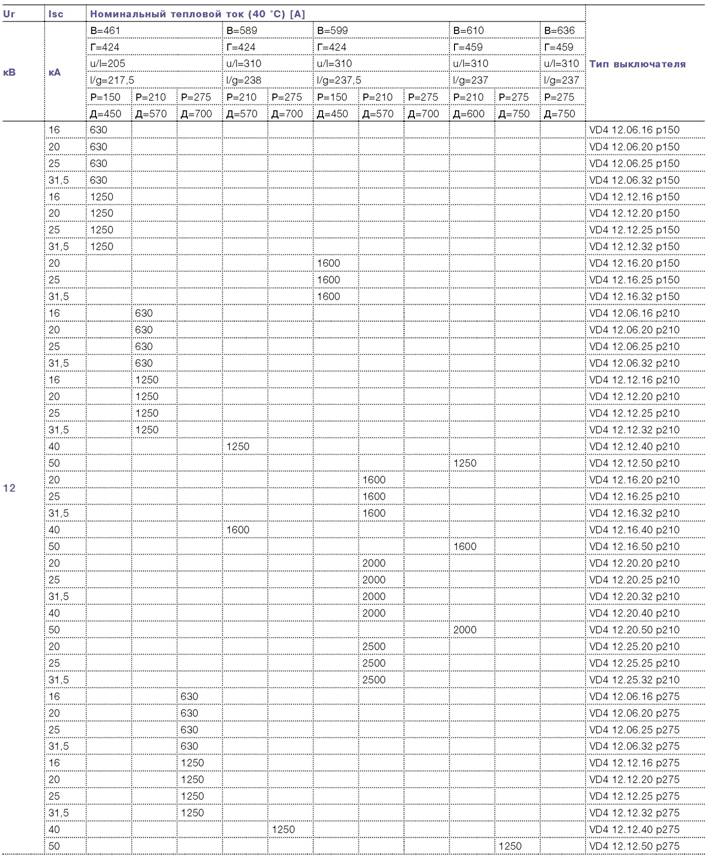

5.4.2. Имеющиеся типы выключателей в фиксированной версии Фиксированный выключатель VD4 без нижних и верхних терминалов (12 кВ)

В = высота выключателя
Д = ширина выключателя
Г = глубина выключателя
u/l = расстояние между верхним и нижним терминалом
l/g = расстояние между нижним терминалом и опорной поверхностью выключателя
Р = горизонтальное межосевое расстояние полюсов

В = высота выключателя
Д = ширина выключателя
Г = глубина выключателя
u/l = расстояние между верхним и нижним терминалом
l/g = расстояние между нижним терминалом и опорной поверхностью выключателя
Р = горизонтальное межосевое расстояние полюсов

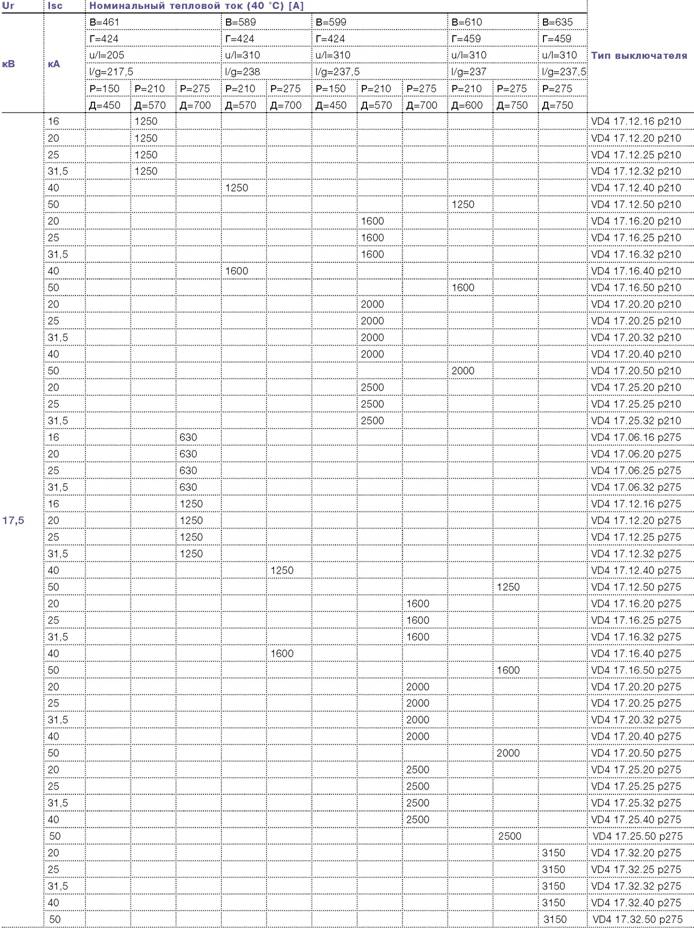

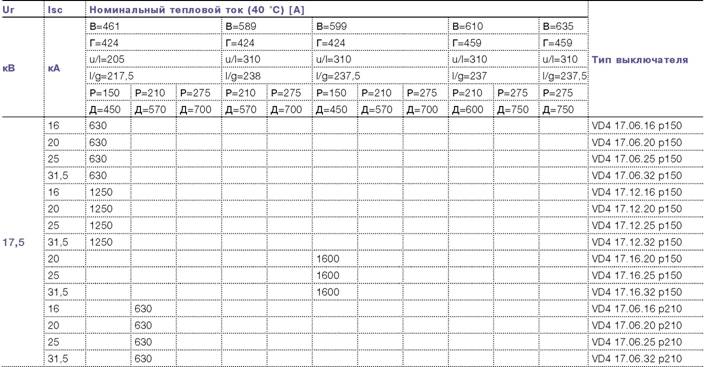

Фиксированный выключатель VD4 без нижних и верхних терминалов (17,5 кВ)


В = высота выключателя
Д = ширина выключателя
Г = глубина выключателя
u/l = расстояние между верхним и нижним терминалом
l/g = расстояние между нижним терминалом и опорной поверхностью выключателя
Р = горизонтальное межосевое расстояние полюсов
| Ur | Isc | Номинальный тепловой ток (40 °C) [А] | Тип выключателя | ||
| кВ | кА | В=631 | В=642 | ||
| Г=424 | Г=424 | ||||
| u/l=310 | u/l=310 | ||||
| l/g=282,5 | l/g=282,5 | ||||
| Р=210 | Р=275 | Р=275 | |||
| Д=570 | Д=700 | Д=700 | |||
| 24 | 16 | 630 | VD4 24.06.16 p210 | ||
| 20 | 630 | VD4 24.06.20 p210 | |||
| 25 | 630 | VD4 24.06.25 p210 | |||
| 16 | 630 | VD4 24.12.16 p210 | |||
| 20 | 1250 | VD4 24.12.20 p210 | |||
| 25 | 1250 | VD4 24.12.25 p210 | |||
| 16 | 630 | VD4 24.06.16 p275 | |||
| 20 | 630 | VD4 24.06.20 p275 | |||
| 25 | 630 | VD4 24.06.25 p275 | |||
| 16 | 1250 | VD4 24.12.16 p275 | |||
| 20 | 1250 | VD4 24.12.20 p275 | |||
| 25 | 1250 | VD4 24.12.25 p275 | |||
| 16 | 1600 | VD4 24.16.16 p275 | |||
| 20 | 1600 | VD4 24.16.20 p275 | |||
| 25 | 1600 | VD4 24.16.25 p275 | |||
| 16 | 2000 | VD4 24.20.16 p275 | |||
| 20 | 2000 | VD4 24.20.20 p275 | |||
| 25 | 2000 | VD4 24.20.25 p275 | |||
| 25 | 2500 | VD4 24.25.25 p275 | |||
B = высота выключателя
Д = ширина выключателя
Г = глубина выключателя
u/l = расстояние между верхним и нижним терминалом
l/g = расстояние между нижним терминалом и опорной поверхностью выключателя
P = горизонтальное межосевое расстояние полюсов
Фиксированный выключатель VD4 без нижних и верхних терминалов (36 кВ)
| Ur | Isc | Номинальный тепловой ток (40 °C) [A] | Тип выключателя | |||
| kV | kA | В=564 | В=564 | В=564 | В=564 | |
| Г=468 | Г=468 | Г=468 | Г=468 | |||
| u/l=380 | u/l=380 | u/l=380 | u/l=380 | |||
| l/g=399 | l/g=399 | l/g=399 | l/g=399 | |||
| Р=275 | Р=275 | Р=275 | Р=275 | |||
| Д=778 | Д=778 | Д=778 | Д=778 | |||
| 36 | 31,5 | ...1250 A | VD4 36.12.32 p275 | |||
| 1600 A | VD4 36.16.32 p275 | |||||
| 2000 A | VD4 36.20.32 p275 | |||||
| 2500 A | VD4 36.25.32 p275 | |||||
В = высота выключателя
Д = ширина выключателя
Г = глубина выключателя
u/l = расстояние между верхним и нижним терминалом
l/g = расстояние между нижним терминалом и опорной поверхностью выключателя
P = горизонтальное межосевое расстояние полюсов
(*) = Обращайтесь в компанию АВВ.

5.4.3. Серийная комплектация фиксированных выключателей
Базовые версии фиксированных выключателей -
трехполюсные, оборудованные следующим:
механизм ручного управления типа EL
механическое сигнальное устройство взведенных/ невзведенных замыкающих пружин
механическое сигнальное устройство разомкнутого/ замкнутого состояния выключателя
кнопка замыкания, кнопка размыкания, счетчик операций
комплект из десяти вспомогательных контактов разомкнутого/замкнутого состояния выключателя
Примечание: вместе с группой из десяти серийно поставляемых вспомогательных контактов и максимальным количеством электрических принадлежностей поставляются три замыкающих контактов (сигнализация разомкнутого выключателя) и пять размыкающих контакта (сигнал замкнутого выключателя).
рычаг для ручного взведения замыкающих пружин клеммная колодка для подключения вспомогательных цепей.
"
