VD4 - инструкция выключателя VD4 - инструкция выключателя

Страница 1 из 11

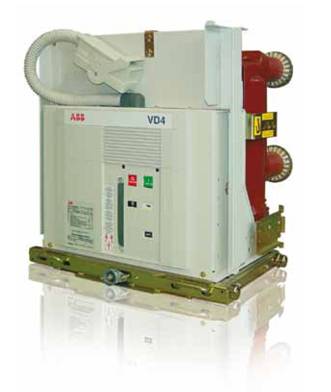

VD4 - вакумный выключатель АББ

Инструкции по установке и эксплуатации вакуумных выключателей VD4, выпускаемых компанией АББ в диапазоне: 10 ... 35 кВ - 630 ... 3250 A - 16 ... 50 кА .

Для вашей безопасности

Убедитесь, что помещение, в котором выполняется установка (свободное пространство, изолированность и окружающая среда) пригодно для размещения электрического оборудования.

Убедитесь, что все операции по установке, пуску в эксплуатацию или обслуживанию выполняются персоналом, обладающим необходимым знанием оборудования.

Убедитесь, что во время установки, эксплуатации и обслуживания соблюдаются требования норм и законов для исполнения систем, соответствующих техническим правилам и нормам безопасности на рабочих местах.

Тщательно соблюдайте указания, приведенные в данном руководстве.

Убедитесь, что во время работы не превышаются номинальные характеристики прибора.

Убедитесь, что работающий с прибором персонал имеет в своем распоряжении данное руководство и всю необходимую информацию, необходимую для правильной эксплуатации.

Обратите особенное внимание на примечания руководства, помеченные следующим символом:

Ответственные действия станут залогом вашей безопасности и других лиц. По любым вопросам обращайтесь в Сервисную службу фирмы ABB.

I. Введение

II. Программа охраны окружающей среды

В данном издании содержатся сведения, необходимые для установки и пуска в эксплуатацию выключателей среднего напряжения VD4. Для правильной эксплуатации изделия рекомендуется внимательно прочитать их. Как все выпускаемое нами оборудование, так и выключатели VD4 разработаны для использования в системах с различной конфигурацией. Тем не менее, данные приборы позволяют выполнять дополнительные конструктивно- технические изменения (по требованию заказчика), приспосабливая их к особенностям систем. По этой причине, в приведенных ниже сведениях могут отсутствовать инструкции, касающиеся специальной конфигурации.

поэтому, необходимо всегда ссылаться не только на данное руководство, но и на самую последнюю техническую

документацию (схему цепей, планиметрии, чертежи монтажа и установки, изучения взаимодействия с защитными системами и т.д.) в особенности при необходимости возможных вариантов по отношению к стандартной конфигурации. Для выполнения обслуживания используйте лишь только фирменные запасные части.

Дополнительные сведения приводятся также в техническом каталоге выключателя и в каталоге запасных частей.

Выключатели VD4 изготовлены с соблюдением Норм ISO 14000 (Руководящие принципы по охране окружающей среды).

Производственные процессы выполняются с соблюдением Норм по защите окружающей среды в области как снижения энергопотребления и расхода сырья, так и получения отходов. Все это обеспечивается системой охраны окружающей среды предприятия, выпускающего оборудование среднего напряжения.

1. Упаковка и перевозка

Выключатель поставляется в специальной упаковке, в разомкнутом состоянии, с невзведенными пружинами. Каждый прибор защищается пластиковым пологом, чтобы предотвратить попадание воды во время погрузки и разгрузки, а также чтобы защитить его от пыли во время складирования.

2. Проверка при получении

перед выполнением какой-либо операции всегда проверяйте, чтобы пружины привода не были взведены, а сам прибор находился в разомкнутом состоянии.

При получении проверьте состояние прибора, сохранность упаковки и соответствие данных паспортной таблички (см. рис. 1) и данных, указанных в подтверждении заказа или же в транспортной накладной.

Убедитесь также, что в поставку включен весь материал, описанный в транспортной накладной. Если же при распаковке обнаруживается какой- либо ущерб или неправильность поставки, то как можно быстрее известите об этом фирму АВВ (непосредственно, через представителя или поставщика), в любом случае, в течение пяти дней с момента получения.

Прибор поставляется лишь только с теми принадлежностями, которые были указаны при составлении заказа, и одобрены в подтверждении заказа, направленном фирмой АВВ. В упаковке содержится следующая сопроводительная документация:

руководство по эксплуатации (данный документ)

протокол испытаний

идентификационная карточка

копия грузоотправительной документации

электрическая схема.

Другими документами, предшествующими отправке прибора, являются:

подтверждение заказа

оригинал уведомления об отправке

чертежи или документы, касающиеся особенных конфигураций/условий.

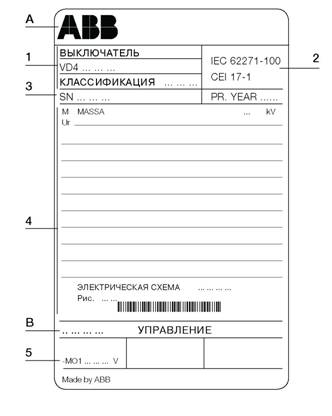

Обозначения А Табличка с характеристиками выключателя. В Табличка с характеристиками привода.

Тип прибора.

Символ соответствия нормам.

Заводской номер.

Характеристики выключателя.

табличка выключателя VD4

Характеристики вспомогательных управляющих цепей.

Рис. 1

3. Складирование

В случае, если предусматривается период складирования, по заказу, мы изготовим упаковку, соответствующую указанным условиям хранения. При получении прибор должен быть осторожно распакован и проверен, как описывается в главе "Проверка при получении" (гл. 2). В случае невозможности немедленной установки, упаковка должна быть восстановлена с использованием фирменных материалов. Вложите в упаковку специальные гигроскопичные вещества в количестве не менее одного стандартного пакета на прибор.

Если же фирменная упаковка отсутствует, а немедленная установка невозможна, обеспечьте складирование прибора в закрытом, хорошо проветриваемом помещении, с сухим, непыльным, некоррозийным воздухом, вдали от легковоспламеняющихся материалов, с температурой от -5 °C до +40 °C.

В любом случае, избегайте нанесение случайных ударов или же размещений, которые прилагают нагрузку к конструкции прибора.

4. Перемещение

Перед выполнением какой-либо операции всегда проверяйте, чтобы пружины привода не были взведены, а сам прибор находился в разомкнутом состоянии.

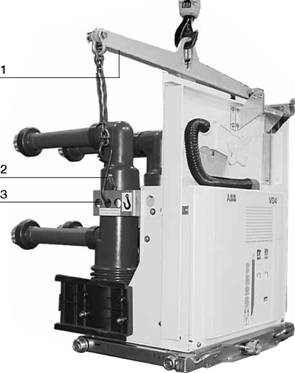

Для подъема и перемещения выключателя действуйте следующим образом (рис. 2):

используйте специальное подъемное приспособление (1) (не поставляется), оборудованное тросами с подъемными крюками (2);

вставьте крюки (2) в опоры (3), прикрепленные к раме выключателя, и поднимите. Зацепите крюки (2) за отверстия опоры (3), в зависимости от типа прибора (см. таблицу);

в конце операции (и, в любом случае, перед пуском в эксплуатацию) отцепите подъемное устройство (1) и снимите опоры (3) с рамы.

Во время перемещения обратите особенное внимание на то, чтобы не оказывать воздействие на изолирующие части и терминалы выключателя.

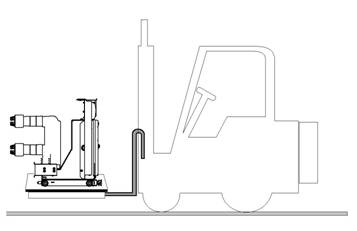

Приборы не должны перемещаться, вставляя подъемные средства непосредственно под сам прибор. В случае, если необходимо прибегнуть к этой технике, установите выключатель на поддон или прочную опорную поверхность (см. рис. 3). В любом случае, рекомендуется выполнять подъем, всегда используя опоры (3).

Версия	Межосевое расстояние полюсов	Номинальный ток	Отверстие
Фиксированная	150-210 мм	до 1250 А	А
Фиксированная	275 мм	от 1600 до 3150 А	А
Фиксированная	210 мм	от 1600 до 2000 А	А
Фиксированная	210-275 мм	до 4000 А	C
Выкатная	150 мм	до 1250 А	А
Выкатная	210 мм	от 1600 до 2500 А	B
Выкатная	275 мм	до 1250 А	B
Выкатная	275 мм	от 1600 до 3150 А	C
Выкатная	210 мм	до 1250 А	C
Выкатная	210-275 мм	до 4000 А	C

погрузка выключателя

Рис. 2
