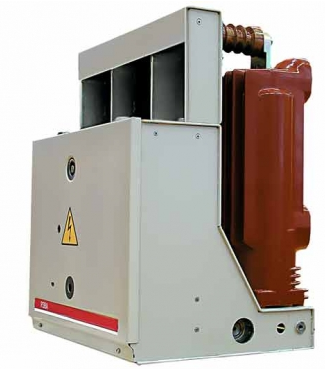

Выключатели вакуумные серии BP

Вакуумные выключатели серии BP (ВРО, ВР1, ВР2, ВРЗ, ВР6, ВР6В, ВР6К, ВР35) соответствуют техническим условиям ТУ У 22588376.008-98, ТУ У 22588376.010-2000, ТУ У 22588376.011-2000 и ТУ У 31.2-22588376-020-2003 соответственно, а также ГОСТ 687-78, ГОСТ 18397-86 в части испытаний на механическую износостойкость и предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частоты 50(60) Гц с номинальным напряжением 6-35 кВ для систем с изолированной и частично заземленной нейтралью. Выключатели используются для вновь разрабатываемых КРУ, а также для реконструкции шкафов КРУ, находящихся в эксплуатации. Во всех случаях установка выключателей серии BP допускается только по согласованию с предприятием-изготовителем.

Выключатели ВР6В в основном используются для замены электромагнитных выключателей ВЭС-6 в шкафах КЭ-6С на тепловых и атомных станциях.

Выключатели ВР6К в основном используются для замены электромагнитных выключателей ВЭМ-6 в шкафах К-Х и K-XXV на тепловых и атомных станциях.

Выключатели ВРЗ5 выкатного исполнения используются для установки в шкафы комплектных распределительных устройств, а именно в шкафы КРУ серии КУ 35, а стационарного - в других КРУ.

Выключатели серии BP изготавливаются в сейсмостойком исполнении и используются для работы в помещениях на высоте 0...10 м при максимальном расчетном землетрясении (МРЗ) 8 баллов по шкале MSK-64.

Выключатели серий ВР6, ВР6В, ВР6К изготавливаются в сейсмостойком исполнении и используются для работы в помещениях на высоте 0...20,4 м при максимальном расчетном землетрясении (МРЗ) 9 баллов по шкале MSK-64.

Техническая информация, pdf
