Высотность

3. Специальные характеристики изделия

Вибростойкость

Выключатели Vmax нечувствительны к механической вибрации. Просим вас обращаться к нам по поводу версий, одобренных морскими регистрами.

Тропическое исполнение

Изолирующие свойства воздуха уменьшаются при увеличении высотности, поэтому, ее необходимо учитывать для наружной изоляции приборов (внутренняя изоляция прерывателей не претерпевает изменений, так как гарантирована вакуумом). Это явление должно всегда учитываться во время проектирования изолирующих компонентов оборудования, которое подлежит установке на высоте свыше 1000 м над уровнем моря. В этом случае необходимо учитывать коэффициент коррекции (ACF, коэффициент коррекции высотности), который получается по графику на следующей странице, рассчитываемый на основе указаний норм IEC 62271-1 или таблицы 8 норм ANSI/IEEE C37.20.2 1999. Приведенный ниже пример дает ясную интерпретацию изложенных выше указаний в соответствии с нормами IEC.

Выключатели Vmax выполнены в соответствии с требованиями, касающимися эксплуатации в теплом, влажном, соляном климате. Все основные металлические части обработаны против коррозийного воздействия, соответствующего классу среды С, в соответствии с нормами EN12500 и нормы ANSI/ IEEE C37.20.2. Цинкование выполняется в соответствии с нормой UNI ISO 2081, код классификации Fe/Zn 12, с толщиной 12x10-6 м, защищенной преобразованным слоем, состоящим из преобладающих хромовых соединений, согласно норме UNI ISO 4520. Эти конструктивные характеристики обеспечивают соответствие всех приборов серии Vmax и их аксессуаров классу окружающей среды 2, в соответствии с нормами IEC/ TS 62271-304.

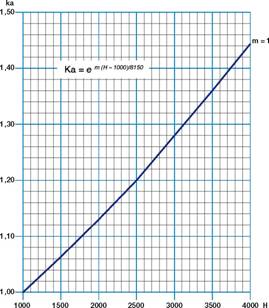

График для определения коэффициента коррекции Ка, в соответствии с нормой IEC 62271-1. Пример

Высотность установки: 2000 м

Номинальное рабочее напряжение 12 кВ

Выдерживаемое напряжение при промышленной частоте: 28 кВ среднеквадратич.

Импульсное выдерживаемое напряжение: 75 кВп

Коэффициент Ка, получаемый из графика = 1,13. Учитывая данные параметры, оборудование должно выдерживать (при испытаниях, на нулевой высотности, то есть, на уровне моря):

выдерживаемое напряжение при промышленной частоте: 28 x 1,13 = 31,6 кВ эфф.

импульсное выдерживаемое напряжение: 75 x 1,13 = 84,7 кВп. Из этого можно сделать вывод, что для установок на высоте 2000 м над уровнем моря, при рабочем напряжении 12 кВ, необходимо предусматривать оборудование с номинальным напряжением 17,5 кВ, характеризуемое уровнями изоляции на промышленной частоте в 38 кВ эфф. при импульсном выдерживаемом напряжении 95 кВп.

H = высотность в метрах;

m = значение, касающееся промышленной частоты и импульсных выдерживаемых напряжений и между фазами.

Из этого можно сделать вывод, что для установок на высоте 2000 м над уровнем моря, при рабочем напряжении 12 кВ, необходимо предусматривать оборудование с номинальным напряжением 17,5 кВ, характеризуемое уровнями изоляции на промышленной частоте в 38 кВ эфф. при импульсном выдерживаемом напряжении 95 кВп.

Защитное устройство от электрического повторного замыкания

Защитное устройство от электрического повторного замыкания

Программа охраны окружающей среды

Выключатели Vmax изготовлены в соответствии с Нормами ISO 14000 (Руководящие принципы по экологическому менеджменту). Производственные процессы выполняются с соблюдением Норм по защите окружающей среды в области как снижения энергопотребления и расхода сырья, так и получения отходов. Все это обеспечивается системой экологического менеджмента предприятия, выпускающего оборудование среднего напряжения. Переоценка воздействия на окружающую среду во время периода эксплуатации изделия, полученная общим снижением потребления энергии и сырья для изделия, конкретизировалась на стадии проектирования посредством целенаправленного выбора материалов, процессов и упаковок. В конце полезного срока эксплуатации оборудования это обеспечит максимальное повторное использование сырья.

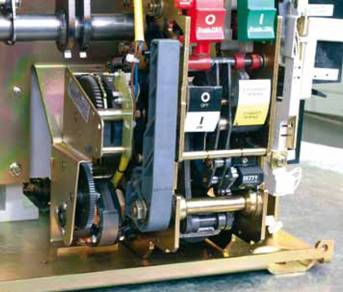

Управляющий механизм типа EL выключателей Vmax (в любой версии) оборудован механическим защитным устройством от электрического повторного замыкания, предотвращающим замыкание электрическими и механическими органами управления. В случае одновременной работы органа замыкания и любого из органов размыкания (местного или дистанционного) обнаружится сплошная последовательность операций размыкания и замыкания.

Защитное устройство от электрического повторного замыкания предотвращает возникновение этой ситуации и предусматривает, что за каждой операцией замыкания следует только операция размыкания, а за ней - никаких других операций замыкания. Для выполнения новой операции замыкания необходимо освободить, а потом замкнуть управляющий механизм.

Кроме того, защитное устройство от электрического повторного замыкания позволяет замыкать выключатель только при одновременном обнаружении следующих условий:

полностью взведенные управляющие пружины

кнопка размыкания и/или размыкающего механизма (-MO1/-MO2) не нажата

выключатель разомкнут.

Заказ

Запасные части (*)

Размыкающий расцепитель

Дополнительный размыкающий расцепитель

Расцепитель минимального напряжения

Задерживающее устройство для расцепителя минимального напряжения

Исключающее устройство для расцепителя минимального напряжения

Замыкающий расцепитель

Моторедуктор для взведения пружин с электрическим сигналом взведенного состояния

Сигнальный контакт взведенных/не взведенных замыкающих пружин

Вспомогательные контакты выключателя

Блокировочный электромагнит на приводе

Контакт положения выкатной тележки

Сигнальные контакты выкаченного/вкаченного состояния

Блокировка с ключом в разомкнутом положении

Взаимоблокировка выкатывания с дверью

Защита для кнопки размыкания

Защита для кнопки замыкания

Блокировочный электромагнит на выкатной тележке

Комплект размыкающих контактов (*)Операции по замене запасных частей и

работы по обслуживанию должны выполняться персоналом АВВ или же специально обученным персоналом, обладающим углубленными знаниями оборудования.

Для проверки наличия и заказа запасных частей обращайтесь в нашу Сервисную службу, указывая заводской номер выключателя.

"
