5. Схема электрических цепей

Схема электрических цепей выключателя Vmax в выкатной версии для модулей PowerCube и щитов UniGear 550 с управлением типа EL. По поводу выключателей других типов просим обращаться к нам.

На схеме представлены следующие условия:

выключатель разомкнут и вкачен

цепи не под напряжением

замыкающие пружины не взведены

Тепловой эффектМасса, шассиКонденсатор (общий символ)Проходной контакт с моментальным замыканием во время освобождения
Электромагнитный эффектПроводники из экранированного кабеля (в примере - два проводника)Двигатель (общий символ)Контакт положения замыкания (конец хода)
Подключение проводников
ТаймерВыпрямитель с двумя полуволнами (с мостом)Контакт положения размыкания (конец хода)
Управление от кнопкиТерминал или клеммаЗамыкающий контактВыключатель с

автоматическим

размыканием

Механизм

управления с ключом

Розетка и вилка (наружный и внутренний разъем)Размыкающий контактУправление (общий символ)
Заземление (общий символ)Сопротивление (общий символ)Контакт

переключения с

моментальным

прерыванием

Лампа

(общий символ)

5. Схема электрических цепей

Схема электрических цепей

5. Схема электрических цепей

5. Схема электрических цепей

Обозначения

П = Номер рисунка схемы.

* = См. примечание, обозначенное буквой.

-QB = Применения выключателя.

-BM = Устройство для проверки непрерывности обмотки замыкающего и размыкающего расцепителя (см. примечание D).

-MS = Двигатель для взведения замыкающих пружин (см. примечание С).

-BB1..2-3= Вспомогательные контакты выключателя.

-BS1 = Контакт конца хода двигателя взведения пружин.

-BS2 = Сигнальный контакт взведенных/не взведенных замыкающих пружин.

-BD = Контакт положения дверцы корпуса.

-BT1 = Сигнальный контакт вкаченного выключателя (см. примечание Е).

-BT2 = Сигнальный контакт выкаченного выключателя (см. примечание Е).

-BT3 = Контакт положения выключателя;

разомкнут во время хода выкатывания (см. примечание Н).

-SC = Кнопка или контакт для замыкания выключателя.

-SO = Кнопка или контакт для размыкания выключателя.

-XB = Разъем цепей выключателя.

-XB2..9 = Разъемы подключаемых систем.

-XB1 = Клеммная колодка в щите (вне выключателя).

-RL1 = Блокировочный магнит. В невозбужденном состоянии механически предотвращает замыкание выключателя (можно ограничить потребление, последовательно подключив кнопку с задержкой для разрешения выполнения операции).

-RL2 = Блокировочный магнит. В невозбужденном состоянии механически предотвращает вкатывание и выкатывание выключателя (можно ограничить потребление, последовательно подключив кнопку с задержкой для разрешения выполнения операции).

- MC = Замыкающий расцепитель (см. примечание D).

-MO1 = Первый размыкающий расцепитель (см. примечание D).

-MO2 = Второй размыкающий расцепитель (см. примечание D).

-MO3 = Размыкающий соленоид вне выключателя.

-MU = Расцепитель минимального напряжения (см. примечание В).

Описание рисунков

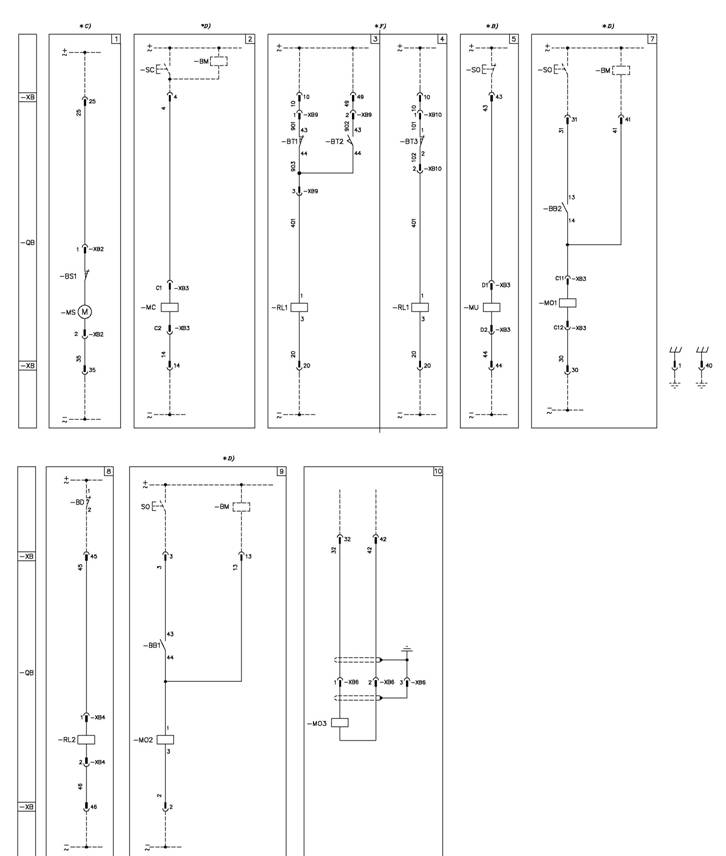

Рис. 1 = Цепь двигателя для взведения замыкающих пружин (см. примечание С).

Рис. 2 = Замыкающий расцепитель (защитная функция от повторного замыкания выполняется механическим способом).

Рис. 3 = Блокировочный магнит. В невозбужденном состоянии механически предотвращает замыкание выключателя (этот рисунок должен использоваться, когда требуется -RL1, и когда выбран рисунок 31 или 32). (Можно ограничить потребление, последовательно подключив кнопку с задержкой для разрешения выполнения операции).

Рис. 4 = Блокировочный магнит. В невозбужденном состоянии механически предотвращает замыкание выключателя (этот рисунок должен использоваться, когда требуется -RL1, и когда выбран рисунок 33 или 34). (Можно ограничить потребление, последовательно подключив кнопку с задержкой для разрешения выполнения операции).

Рис. 5 = Моментальный расцепитель минимального напряжения (см. примечание В).

Рис. 7 = Цепь первого размыкающего расцепителя с возможностью постоянного управления обмоткой (см. примечание D).

Рис. 8 = Блокировочный магнит. В невозбужденном состоянии механически предотвращает вкатывание и выкатывание выключателя (можно ограничить потребление, последовательно подключив кнопку с задержкой для разрешения выполнения операции).

Рис. 9 = Цепь второго размыкающего расцепителя с возможностью постоянного управления обмоткой (см. примечание D).

Рис. 10 = Размыкающий соленоид вне выключателя.

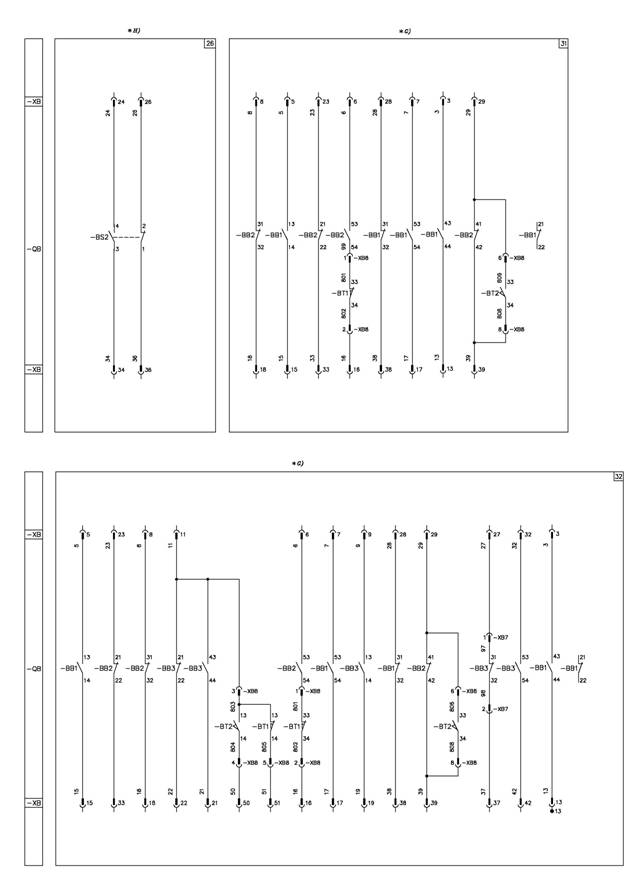

Рис. 26 = Электрическая сигнализация взведенных и не взведенных замыкающих пружин (см. примечание Н).

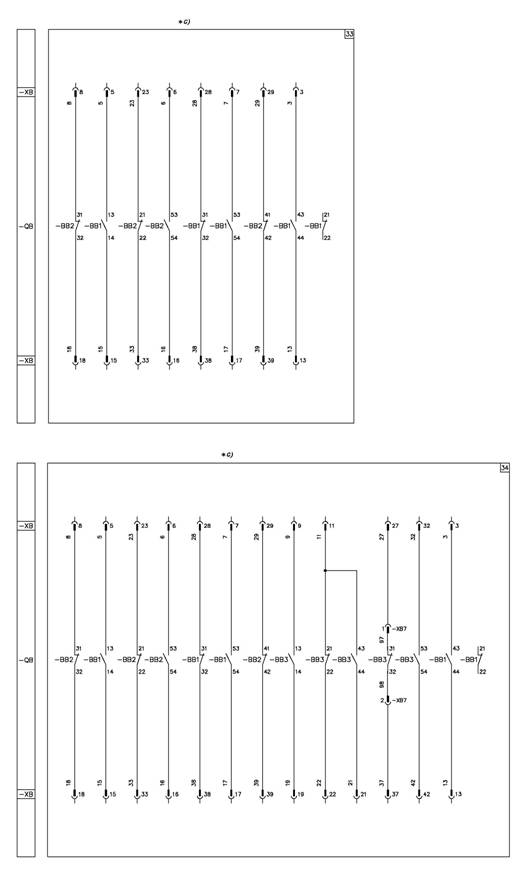

Рис. 31-32-33-34 = Вспомогательные контакты выключателя.

Рис. 51 = Сигнальные контакты вкаченного и

выкаченного выключателя, расположенные на выключателе (если заказываются, обязателен рисунок 31 или 32).

Рис. 52 = Сигнальные контакты вкаченного и

выкаченного выключателя, расположенные на выключателе (если заказываются, рисунок 33 или 34 не обязателен).

Рис. 60 = Сигнальный контакт отключения

расцепителя минимального напряжения.

Несовместимость

Невозможно одновременное наличие на одном и том же выключателе цепей, представленных на следующих рисунках:

3-4 31-31-33-34 4-31-32

3-33-34 - 31-32-52

33-34-51 51-52

Примечания

Выключатель комплектуется лишь только принадлежностями, указанными в подтверждении заказа АВВ. Для составления заказа прочитайте данный каталог.

Расцепитель минимального напряжения имеется в версии для питания ответвленным напряжением на входе или же от независимого источника. Замыкание выключателя разрешается только при возбужденном расцепителе минимального напряжения (блокировка замыкания выполняется механически). При наличии одинакового питания для замыкающих расцепителей и минимального напряжения, а также необходимости автоматического замыкания выключателя при возобновлении питания вспомогательных цепей, необходимо предусмотреть задержку в 50 мс между моментом возбуждения замыкающего расцепителя и моментом разрешающего сигнала расцепителя минимального напряжения.

Проверьте имеющуюся мощность на вспомогательной цепи, чтобы убедиться в возможности одновременного включения нескольких двигателей для взведения замыкающих пружин. Для предотвращения чрезмерного потребления необходимо взводить замыкающие пружины вручную перед подключением напряжения вспомогательных цепей.

Контрольная цепь непрерывности обмотки размыкающего расцепителя должна использоваться лишь только для этой цели.

Сигнальные контакты вкаченного и выкаченного выключателя (-BT1 и -BT2), изображенные на рис. 51 или 52, располагаются на выключателе (подвижная часть) и устанавливаются по заказу.

Рис. 3 используется, когда необходим рис. 31 или 32; рис. 4 - когда необходим рис. 33 или 34 (в этом случае -BT3 обязателен).

Когда необходим рис. 10, недоступен контакт -BB3 31-32, показанный на рис. 32-34. Когда необходим рис. 30, недоступен контакт -BB3 53-54, показанный на рис. 32-34.

Когда необходим рис. 9, недоступен контакт -BB1 43-44, показанный на рис. 31-32-34-34.

Оба концевых контакта должны работать с одним и тем же напряжением питания.

"
