Опорная изоляция полюса выключателя (рис. 2) состоит из восьми фарфоровых опорных колонок: по две опорные колонки отделителя, гасительной камеры, омического и емкостного делителей напряжения. Каждая опорная колонка состоит из четырех полых фарфоровых изоляторов. Соединение изоляторов между собой, а также с тележкой и с расположенными выше них узлами выполнено в соответствии с рис. 9. Над каждым опорным изолятором установлены водоотводящие козырьки. Колонки должны иметь по возможности одинаковую высоту: разница между колонками по высоте не должна превышать 40 мм. Опорная колонка гасительной камеры собрана из изоляторов типа ИП-427, опорная колонка отделителя — из изоляторов типа ИП-640, опорная колонка омического делителя напряжения (или шунтирующего сопротивления) — из изоляторов типа ИП-640-О, а опорная колонка емкостного делителя напряжения — из изоляторов типа ИП-427-0. Внутренние полости изоляторов типов ИП-427 и ИП-427-0 имеют диаметр около 160 мм, изоляторов типа ИП-640 — около 100 мм, а изоляторов типа ИП-640-О около 155 мм. Все типы изоляторов имеют одинаковую высоту (1 290±20 мм).

Опорные колонки емкостных и омических делителей напряжения (или шунтирующих сопротивлений) установлены на плитах с отверстиями, к которым присоединены трубки вентиляции, идущие от тальковых редукторов.

Пружинный элемент растяжки выключателей

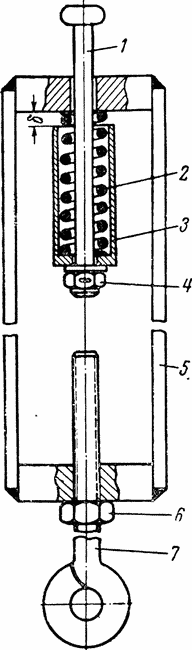

Рис. 26. Пружинный элемент растяжки выключателей завода «Уралэлектроаппарат».

Верхняя плита опорных колонок делителей напряжения выключателей 500 кВ

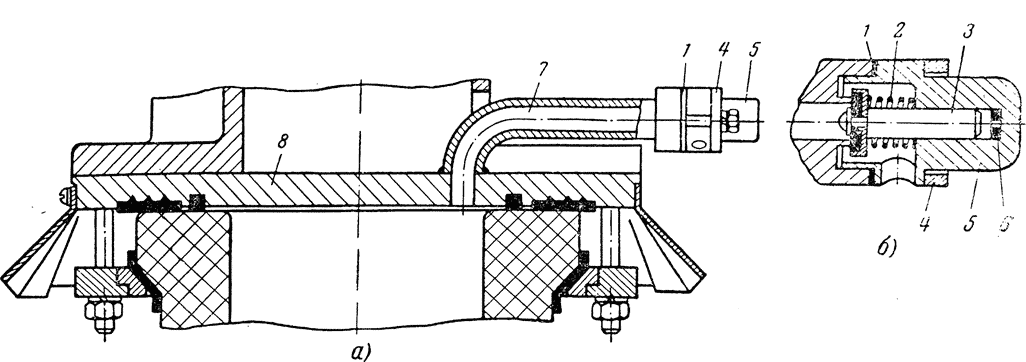

Рис. 25, Верхняя плита опорных колонок делителей напряжения выключателей 500 кВ с атмосферным клапаном, а — расположение плиты на опорной колонке; б — устройство атмосферного клапана.

Сверху эти опорные колонки закрыты плитами 8 (рис. 25), к которым приварены трубки 7 с фланцами; на фланцах устанавливаются атмосферные предохранительные клапаны, каждый из которых состоит из тарелки клапана со штоком 3, пружины 2 и демпфера 6, заключенных в общем корпусе 5, установленном на уплотнении 1. Два отверстия в корпусе 5 должны быть направлены вниз. Корпус крепится с помощью фланца 4 и двух болтов. Положение корпуса фиксируется штифтом. В тарелке клапана 3 укреплено резиновое уплотнение. Атмосферные предохранительные клапаны защищают полости опорной изоляции от загрязнения и увлажнения и предохраняют от чрезмерного повышения давления в них за счет постоянной подпитки сжатым воздухом через тальковые редукторы вентиляции.

Все опорные колонки оканчиваются верхними фланцами, на которые устанавливаются разрывы гасительной камеры и отделителя. а также элементы делителей напряжения. Каждые четыре опорные колонки, расположенные как с правой стороны полюса, так и с левой, жестко соединены между собой трубами и шинами прямоугольного сечения, прикрепляемыми к верхним фланцам опорных колонок. К этим же верхним фланцам прикрепляются экраны 15 (рис. 2). К верхним фланцам опорных колонок гасительных камер и емкостных делителей напряжения прикрепляются по две растяжки, каждая из которых состоит из четырех фарфоровых изоляторов типа СП-110 и пружинного элемента. Пружинный элемент растяжки (рис. 26) состоит из рамки 5, в которую завернута тяга 7, шарнирно закрепляемая на балках (швеллерах) тележки. На тяге 1, проходящей через рамку 5 и соединяющейся с нижним изолятором растяжки, установлена пружина 2 в стакане 3, который закреплен на тяге 1 прошплинтованной гайкой 4. Общая длина растяжки регулируется тягой 7 так, чтобы зазор равнялся 4 мм (при этом пружина 2 должна развивать усилие 350±50 кГ). Необходимое положение тяги 7 фиксируется гайкой 6.

Следует отметить, что завод «Урал- электроаппарат» подготовил выпуск выключателей с меньшим числом опорных колонок.
