Шкаф управления полюса крепится к скобам, приваренным к баку. Шкаф герметически закрывается дверцей, имеющей резиновое уплотнение. На внешней стороне дверцы укреплена заводская табличка с основными техническими данными выключателя; на внутренней ее стороне (на одном из трех полюсов) приведена схема электрических соединений полюса. В шкафу управления расположены элементы пневматической части схемы управления (блоки клапанов отключения и включения, соединительные трубы и т. л.), а также элементы электрической части схемы управления (электромагниты управления, СБК, сигнальные лампы и прочее оборудование). Через заднюю стенку шкафа проходят трубопроводы, соединяющие шкаф управления с клапанами камеры и отделителя и с баком сжатого воздуха. Места входа трубопроводов герметизированы.

Блок клапанов отключения.

Клапан отключения, пусковой клапан отключения, клапан отключения местного пневматического управления и устройство для отсечки сжатого воздуха при отключении объединены в общем латунном корпусе 10 и образуют блок клапанов отключения (рис. 15). Клапан отключения состоит из тарелки клапана 3, пружины 2, поршня 5 с тремя поршневыми кольцами и штока 4. В тарелке клапана завальцовано резиновое уплотнение. Направляющей клапана служит нижняя крышка 1, которая устанавливается на резиновом уплотнении и крепится к корпусу двумя болтами. Во избежание заклинивания клапана 3 не допускается даже малейший перекос крышки 1. Втулка 6, привернутая болтами к верхней крышке, исключает возможность соскакивания поршня 5 со штока 4. Между крышкой 8 и корпусом установлено паранитовое уплотнение 9, изолирующее отдельные полости блока друг от друга и от атмосферы. Уплотнение 9 перед установкой должно быть покрыто смазкой или поставлено на лаке. Полость А и, следовательно, сообщающаяся с ней полость Б отдельным воздухопроводом соединены непосредственно с баком полюса. Полость В соединена с полостью поршня клапана камеры и через регулируемое иглой отсечки 11 отверстие — с полостью Г отсечки. Пусковой клапан отключения состоит из седла 18, устанавливаемого в корпусе 10 на уплотнении 14, тарелки пускового клапана с направляющей 17 и пружины 13. Полость Б пускового клапана соединена каналом с полостью А и постоянно находится под давлением сжатого воздуха. Седло клапана 18 плотно прижимается к корпусу 10 корпусом клапана отключения местного управления 16. Пусковой клапан 17, удерживаемый пружиной 13 в закрытом положении, для предотвращения утечки воздуха тщательно притирается к седлу 18.

Блок клапанов отключения выключателей

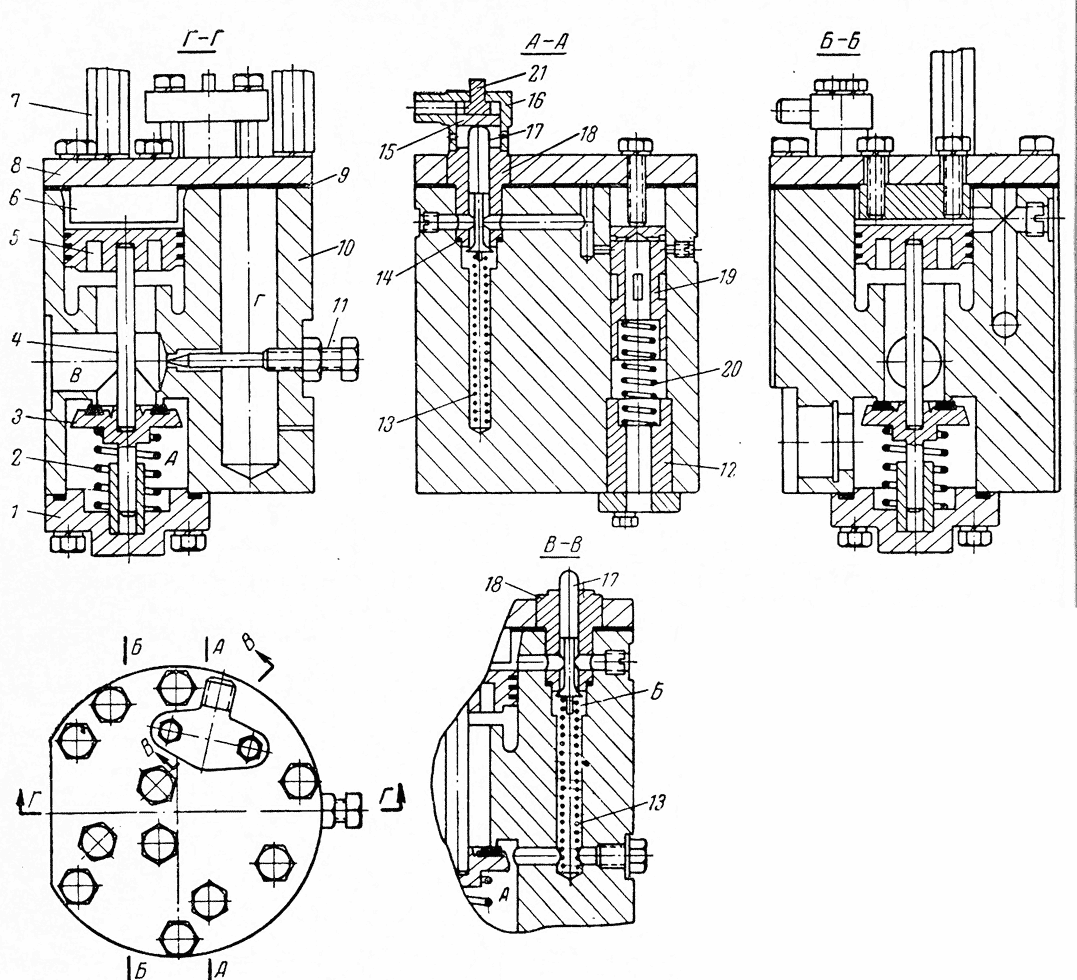

Рис. 15. Блок клапанов отключения выключателей завода „Электроаппарат".

Клапан отключения местного управления состоит из корпуса 16, штока 21 и поршня 15. На некоторых выключателях шток и поршень изготовлены как одно целое. Все клапаны изготовлены из нержавеющей стали. На верхней крышке установлены стойки 7 для крепления электромагнита отключения.

Устройство для отсечки сжатого воздуха состоит из золотника отсечки 19, пружины 20 и регулировочной иглы отсечки 11, положение которой фиксируется контргайкой. Верхнее положение золотника отсечки определяется специальным болтом, под головкой которого установлена пружинная шайба. Перемещение золотника отсечки вниз ограничивается втулкой 12. Широкая кольцевая проточка в золотнике отсечки 19 служит для сбрасывания в атмосферу сжатого воздуха, воздействующего на поршень 5. Узкая кольцевая проточка с отверстиями в верхней части золотника служит для выхода воздуха, просачивающегося из канала подхвата отсечки до момента срабатывания отсечки. Через канал в корпусе 10 из полости Г удаляется сжатый воздух, оставшийся после окончания операции отключения.

При ударах о втулку 12 золотник отсечки 19 не должен расклепываться. Поэтому на некоторых выключателях втулка 12 выполнена из двух частей, между которыми уложен резиновый амортизатор. Все клапаны изготовлены из нержавеющей стали, а их пружины оцинкованы. Технологические отверстия, имеющиеся в корпусе блока, закрыты пробками, устанавливаемыми на пакле с суриком.

Блок клапанов включения.

Клапан включения, пусковой клапан включения и клапан включения местного управления размещаются в общем латунном корпусе и образуют блок клапанов включения (рис. 16).

Блок клапанов включения

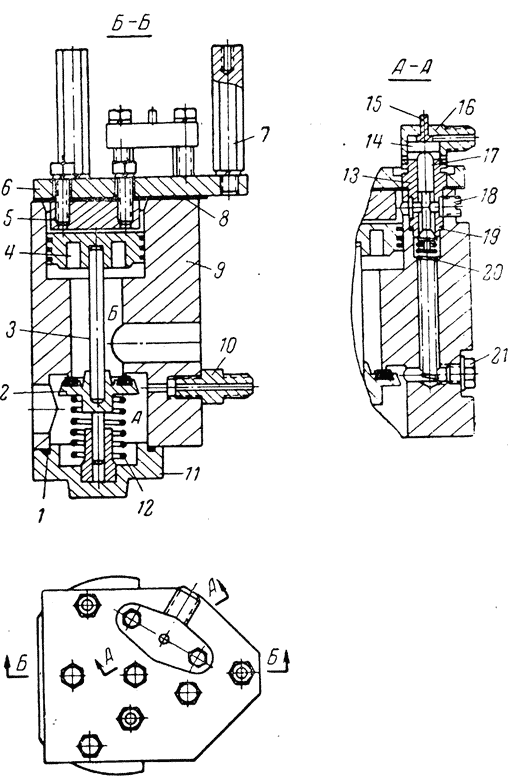

Рис. 16. Блок клапанов включения выключателей завода «Электроаппарат».

1 — уплотнение; 2 — тарелка клапана включения; 3 — шток; 4 — поршень; 5 — втулка; 6 — крышка верхняя; 7 — стойка электромагнита; 8 — уплотнение паранитовое; 9 — корпус; 10 — штуцер; 11 — нижняя крышка; 12 — пружина; 13 — корпус пускового клапана; 14 — поршень клапана местного пневматического управления; 15 — шток; 16 — корпус клапана местного управления; 17 — клапан пусковой; 18 — пробка технологическая; 19 — уплотнение; 20 — пружина; 21 — пробка технологическая.

Устройство клапанов блока включения ничем не отличается от устройства клапанов блока отключения.

Полость А клапана включения соединена через поршень клапана отделителя с полостью отделителя.

Электромагниты управления

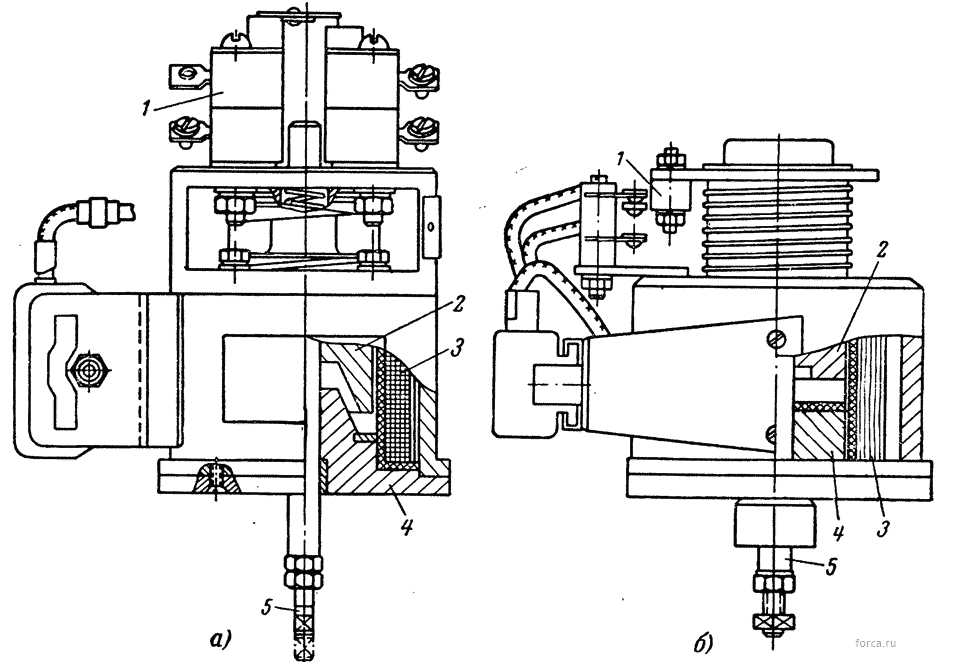

Рис. 17. Электромагниты управления.

а — быстродействующий электромагнит; б — небыстродействующий электромагнит; 1 — блок-контакты; 2 — якорь; 3 — катушка; 4 — сердечник; 5 — боек.

Эта полость также соединяется с электроконтактным манометром и с приводом СБК. Полость Б постоянно соединена с атмосферой.
