ГОСУДАРСТВЕННЫЙ ПРОИЗВОДСТВЕННЫЙ КОМИТЕТ ПО ЭНЕРГЕТИКЕ И ЭЛЕКТРИФИКАЦИИ СССР

ГОСУДАРСТВЕННЫЙ ТРЕСТ ПО ОРГАНИЗАЦИИ И РАЦИОНАЛИЗАЦИИ РАЙОННЫХ ЭЛЕКТРИЧЕСКИХ СТАНЦИЙ И СЕТЕЙ (ОРГРЭС)

ВОЗДУШНЫЕ ВЫКЛЮЧАТЕЛИ

110—500 кВ

с воздухонаполненным отделителем

(КОНСТРУКЦИЯ, ЭКСПЛУАТАЦИЯ, РЕМОНТ)

ГОСУДАРСТВЕННОЕ ЭНЕРГЕТИЧЕСКОЕ ИЗДАТЕЛЬСТВО

МОСКВА 1963 ЛЕНИНГРАД

I. ОБЩИЕ СВЕДЕНИЯ О КОНСТРУКЦИИ И РАБОТЕ ВЫКЛЮЧАТЕЛЕЙ

В настоящее время отечественная промышленность освоила выпуск воздушных выключателей с воздухонаполненным отделителем. Свое название эти выключатели получили благодаря тому, что они оборудованы отделителем специальной конструкции, который при отключенном положении выключателя заполнен сжатым воздухом. Эти выключатели предназначены для работы в электрических установках переменного тока частотой 50 гц при напряжениях от 110 до 500 кВ. Выключатели рассчитаны на длительную работу при температуре окружающего воздуха от —40 до +35°С.

В специальном исполнении выпускаются выключатели, предназначенные для работы при низких температурах и рассчитанные на длительную работу при температурах от —55 до +35° С. Выпускаются также выключатели тропического исполнения, рассчитанные на

длительную работу при температурах от —10 до +45° С.

Выключатели удовлетворяют требованиям ГОСТ 687-41 и техническим условиям заводов-изготовителей.

Основные параметры выключателей приведены в табл. 1. Более полно технические характеристики выключателей с воздухонаполненным отделителем приведены в приложении 1. Компоновка выключателей с воздухонаполненным отделителем показана на рис. 1 и 2.

Каждый выключатель состоит из трех одинаковых полюсов (фаз), механически не связанных между собой. Выключатели укомплектованы агрегатными шкафами. При монтаже выключателей баки полюсов и агрегатные шкафы соединяются между собой общим воздухопроводом. Управление каждым полюсом выключателя осуществляется при помощи пневматических и электрических устройств, образующих единую схему управления полюса.

Таблица 1

Основные параметры воздушных выключателей с воздухонаполненным отделителем

№ п/и. Тип выключателяНоминальное

напряжение,

кВ

Номинальный ток, аНоминальная трехфазная мощность отключения (с учетом АПВ), МВАЗавод-изготовитель
1ВВН-110.6 1102 0006 000„Электроаппарат", г. Ленинград
2ВВН-110А.6 (для работы при низких температурах) 1102 0006 000То же
3ВВН-110Т.6 (тропическое исполнение)1101 0006 000То же
4ВВН-154.8 1542 0008 000То же
5ВВН-220.10 2202 00010 000То же
6ВВН-220А.10 (для работы при низких температурах) 2202 00010 000То же
7ВВН-220Т.10 (тропическое исполнение)2201 00010 000То же
8ВВН-220.15 2202 00015 000То же
9ВВН-330.15 3302 00015 000То же
10ВВ-330 3302 00015 000„Уралэлектроаппарат", г. Свердловск
11ВВ-500 (выпуск прекращен) 5001 80020 000То же
12ВВ-500-2000/20 5002 00020 000То же
13ВВМ-500-2000/20 (для работы при низких температурах) 5002 00020 000То же

Примечания: 1. Выключатели позволяют осуществлять автоматическое повторное включение (АПВ) с бестоковой паузой 0,3 сек и более.

  1. Номинальное давление сжатого воздуха для всех выключателей равно 20 ати.
  2. Заводы-изготовители осуществляют выпуск выключателей на основании экспериментально-конструкторских разработок, проведенных в ВЭИ имени В. И. Ленина.

выключатель ВВН 220.10

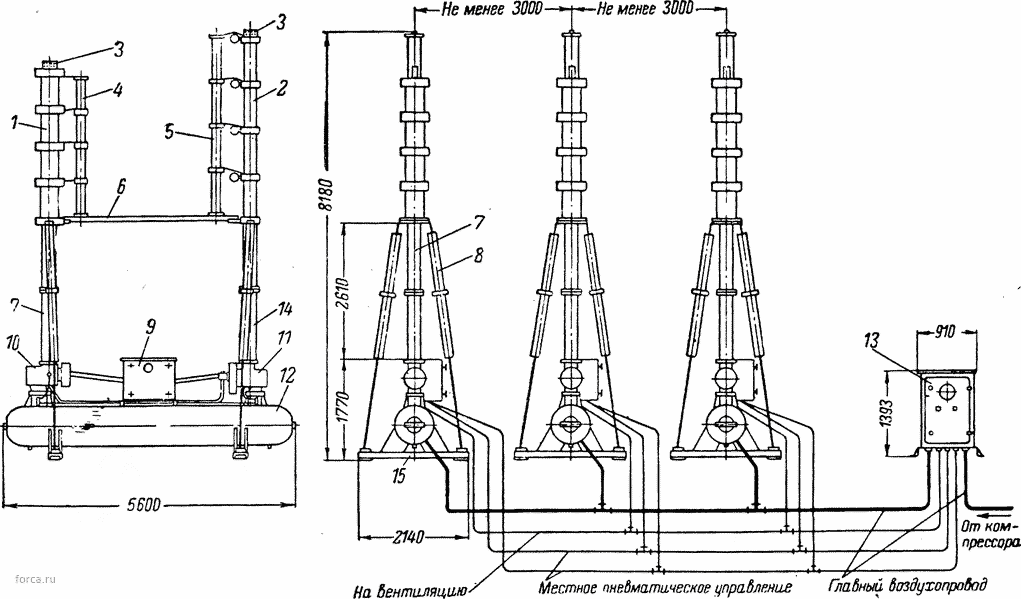

Рис. 1. Общий вид выключателя типа ВВН 220.10.

1 — гасительная камера; 2 — отделитель; 3 — аппаратный вывод; 4 — омический делитель напряжения; 5 — емкостный делитель напряжения; 6 — соединительные токоведущие трубы (шины); 7 — опорная колонка; 8 — растяжка; 9 — шкаф управления полюса; 10 — клапан камеры; 11 — клапан отделителя; 12 — бак сжатого воздуха; 13 — агрегатный шкаф выключателя; 14 — опорная колонка; 15 — балки.

Пневматическая часть схемы управления состоит из ряда клапанно-поршневых устройств: клапаны включения и отключения, обратные клапаны и т. п. Электрическая часть схемы управления состоит из различной электрической аппаратуры: электромагниты управления, сигнально-блокировочный контактор (СБК) и т. д. Большинство элементов схемы управления полюса размещено в шкафу управления полюса 9.

Благодаря тому, что каждый полюс выключателя имеет собственную схему управления, обеспечивается возможность не только трехполюсного, но и пополюсного (пофазного) управления выключателем как в обычных режимах работы выключателя, так и в режиме автоматического повторного включения (АПВ).

Баки сжатого воздуха 12 при помощи опорных лап крепятся к фундаментам. На баках 12 установлены клапаны камеры 10 и клапаны отделителя 11. На этих клапанах смонтированы опорные колонки, являющиеся одновременно как опорной изоляцией выключателя, так и воздухопроводами, по которым сжатый воздух подается в гасительную камеру 1 и отделитель 2.

Гасительная камера полюса и его отделитель состоят из нескольких разрывов (элементов), число которых зависит от номинального напряжения выключателей. В выключателях на напряжения 154 кВ и выше, имеющих более двух последовательно соединенных разрывов гасительной камеры и отделителя, устанавливаются омические 4 и емкостные 5 делители напряжения, состоящие из последовательно соединенных элементов. Элементы омических делителей напряжения присоединены параллельно разрывам гасительной камеры. Элементы же емкостных делителей напряжения присоединены параллельно разрывам отделителя.

Делители напряжения выравнивают распределение напряжения между отдельными разрывами гасительной камеры и отделителя при всех режимах работы выключателя. В выключателях 110 кВ омические и емкостные делители не применяются.

В выключателях 330 и 500 кВ разрывы гасительной камеры и отделителя разделены на две части.

выключатель ВВ-500-2000/20

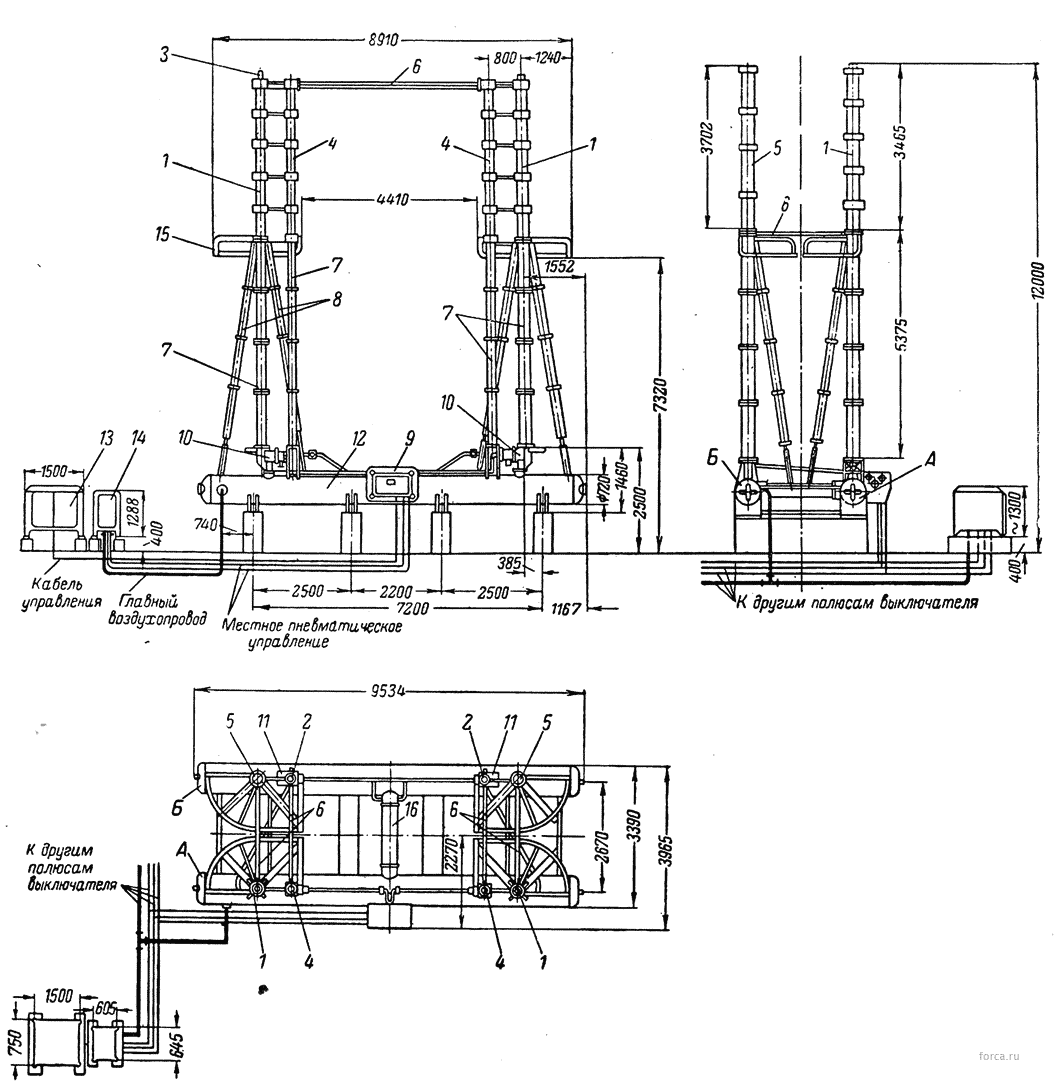

Рис. 2. Общий вид выключателя типа ВВ-500-2000/20.

1 — 13 — см. рис. 1; 14 — пневматический агрегатный шкаф; 15 — экраны; 16 — соединительная труба; А и Б — резервуары бака.

Каждая часть разрывов гасительной камеры и разрывов отделителя монтируется на собственной опорной колонке и имеет самостоятельный клапан камеры и клапан отделителя соответственно. В связи с этим элементы омических и емкостных делителей напряжения в этих выключателях также разделены на две части и иногда устанавливаются на отдельных опорных колонках, выполняющих роль только опорной изоляции.

На некоторых выключателях типа ВВ-500-2000/20 вместо омических делителей напряжения установлены шунтирующие сопротивления.

Во всех выключателях разрывы гасительной камеры и отделителя в каждом полюсе соединяются последовательно при помощи соединительных токоведущих шин 6.

Выключатели снабжены аппаратными выводами 3, к которым присоединяются подходящие к выключателю шины (провода). Для обеспечения достаточной механической прочности опорной изоляции выключателей 220, 330 и 500 кВ применяются растяжки 8, выполненные из фарфоровых изоляторов. На выключателях 110 и 154 кВ растяжки не применяются. На выключателях 500 кВ предусмотрены экраны 15, обеспечивающие необходимую равномерность распределения напряжения по отдельным элементам опорной изоляции. В агрегатных шкафах 13 и 14 установлена арматура, необходимая для заполнения баков выключателя сжатым воздухом и для контроля его давления. В агрегатных шкафах установлены также сборки зажимов, необходимые для выполнения всех соединений схемы вторичной коммутации выключателей. Помимо дистанционного управления выключателями со щита управления, предусмотрено местное пневматическое управление от кнопок, расположенных в агрегатных шкафах. Для предотвращения возможной конденсации влаги на внутренних поверхностях фарфоровых изоляторов предусмотрена система вентиляции.

Выключатели других типов отличаются от показанных на рис. 1 и 2 лишь размерами, количеством разрывов гасительной камеры и отделителя, количеством изоляторов в опорных колонках и некоторыми конструктивными изменениями, не имеющими принципиального значения.

"
