Вакуумные силовые выключатели ВВСТ-35 сконструированы таким образом, что обеспечивают выполнение всех задач включения-выключения, встречающихся на силовых распределительных устройствах. Выключатели чрезвычайно надежны в эксплуатации, мало нуждаются в техническом обслуживании и имеют долгий срок службы. Кроме того, из-за своих малых размеров и веса, тихой работы, не вызывающей значительных колебаний, а также благодаря тому, что они не подвержены воздействию температурных колебаний и не представляют угрозы возгорания, эти силовые выключатели хорошо подходят для ситуаций применения на открытом воздухе.

3.1. УСТРОЙСТВО

Вакуумная камера устанавливается в фарфоровом изоляторе, образуя, таким образом, блок вакуумной камеры (деталь 1, рис. 7). Три такие блока устанавливаются на базовой раме (деталь 2, рис. 7), имеющей общий переключающей вал. Этот блок устанавливается на стальной конструкции (деталь 3, рис. 7), благодаря которой линейные контакты располагаются на безопасном расстоянии над землей. Конструкция включает в себя также привод (деталь 24, рис. 7). Здесь размещен привод и все управляющие и исполнительные устройства. Силовые выключатели могут приводиться в действие, как с центрального поста дистанционного управления, так и на месте вручную.

Показано положение механического индикатора ВКЛ-ВЫКП (деталь 9, рис. 7), индикатор "Пружина взведена" (деталь 8, рис. 11) и счетчик. Кроме того показана также кнопка ВКП (деталь 3, рис. 11) и кнопка ВЫКЛ (деталь 6, рис. 11). На этом рисунке также изображено отверстие для вставки кривошипной рукоятки (деталь 15, рис. 11), применяемой для завода пружины в ходе работ по техническому обслуживанию либо при отключении управляющего напряжения.

На щите управления (деталь 1, рис. 10), находящемся справа от привода, при необходимости устанавливается переключатель "местно/дистанционно" и "ВКП/ВЫКЛ" силового выключателя (деталь 3, рис. 10). Управляющий и сигнальный кабель подключен клеммникам (деталь 4, рис. 10) на щите управления. Как изображено на схеме соединений, на клеммник можно производить внешние подключения.

3.2. ВАКУУМНЫЕ КАМЕРЫ

Принципиальное устройство вакуумных камер можно увидеть на рис. 9. Подвижный контакт (деталь 1) двигается по направляющей (деталь 2). Сильфоны (деталь 3) следуют по пути контакта (деталь 1) и обеспечивают герметизацию камеры от окружающей атмосферы.

Встроенные в силовые выключатели ВВСТ-35 вакуумные камеры допущены к применению в соответствии с

Предписанием по рентгеновскому излучению Федеративной Республики Германии. Они соответствуют требованиям предписания по рентгеновскому излучению от 8.01.1987 (Федеральный вестник законов I. стр. 144) §8 и ч. Ill абз. 5 до значения установленного по DIN VDE/IEC номинального кратковременного переменного напряжения.

3.3. ОПЕРАЦИЯ ПЕРЕКЛЮЧЕНИЯ

При поступлении команды на включение включающая пружина (деталь 12, рис. 11), взведенная заранее вручную или от двигателя, приводит в действие подвижный контакт через приводной вал (деталь 20, рис. 7), тягу (деталь 4, рис. 7), переключающий вал (деталь 5, рис. 7) и фальш-штангу (деталь 6, рис. 7).

При включении взводятся выключающая пружина (деталь 13, рис. 11) и контактные нажимные пружины (деталь 19, рис. 7). Включающая пружина силового выключателя, приводимого в действие от двигателя, вновь взводится (в течение 15 с) после включения силового выключателя.

Во включенном состоянии за счет контактных нажимных пружин и давления воздуха поддерживается необходимая сила, прижатая контакта. Контактная нажимная пружина автоматически компенсирует незначительное обгорание контактов.

При подаче команды на выключение высвобождается энергия, аккумулированная в выключающих и контактных нажимных пружинах. Если должно быть произведено местное выключение силового выключателя, выключающая пружина высвобождается нажатием на клавишу ВЫКЛ (деталь 5, рис. 11). При подаче электрической команды выключающий электромагнит Y1 (деталь 5, рис. 11) разблокируется выключающей пружиной. Последовательность выключения аналогична процессу включения. За счет остаточной энергии выключающей пружины подвижный контакт фиксируется в положении выключения.

При отсутствии управляющего напряжения силовой выключатель может приводиться в действие вручную.

Механизм предотвращения качания в виде вспомогательного контактора на приводе силового выключателя предотвращает повторные включения и выключения последнего при одновременном поступлении команд ВКЛ и ВЫКЛ.

3.4. ОБОГРЕВ В ПЕРИОД ПРОСТОЯ

Для защиты чувствительных деталей выключателя при резких температурных колебаниях от водного конденсата при любой наружной температуре, эти обогревательные силовой выключатель оборудован нагревательными элементами. Поскольку возникновение конденсата возможно устройства должны быть постоянно включены.

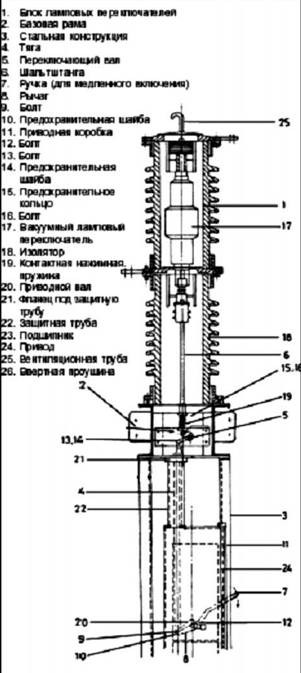

Разрез блока вакуумных переключателей на базовой раме

Рис. 7. Разрез блока вакуумных переключателей на базовой раме и стальной конструкции

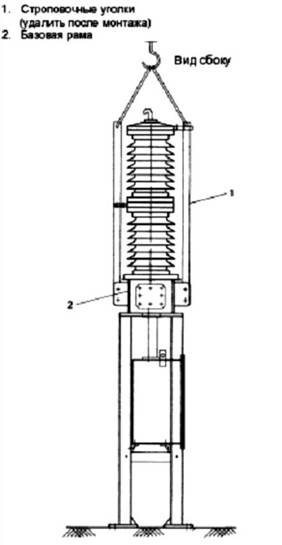

Монтаж базовой рамы на стальной конструкции

Рис. 8. Монтаж базовой рамы на стальной конструкции

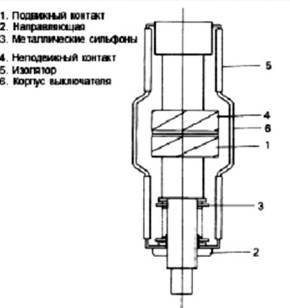

разрез дугогасительной камеры

Рис. 9. Разрез вакуумного вакуумного переключателя

"
