Выключатель вакуумный ВВСТ 35

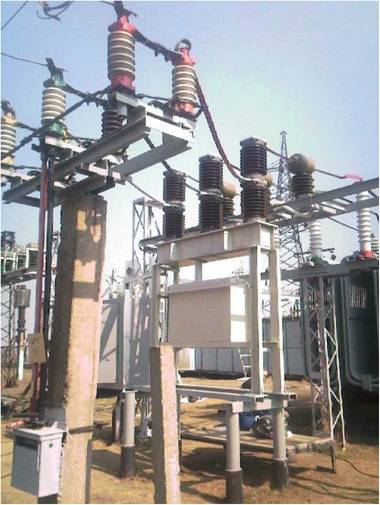

ВЫКЛЮЧАТЕЛЬ ВАКУУМНЫЙ ВВСТ-35

1. ОБЩАЯ ЧАСТЬ

Вакуумные силовые выключатели ВВСТ-35 являются трехпопюсными открытыми силовыми выключателями для номинального напряжения до 35 кВ.

Вакуумный силовой выключатель состоит из (1) стальной конструкции и приводной коробки с пружинным приводом и управляющими элементами, и (2) базовой рамы с тремя полюсами, снабженные установленные на фарфоровых изоляторах вакуумными камерами, а также фальтштангами.

1.1. СООТВЕТСТВИЕ НОРМАМ

Вакуумные силовые выключателя соответствуют нормам ГОСТ 687-78 и ТУ 3414-030-05755476-2006.

1.2. СФЕРА ПРИМЕНЕНИЯ

Благодаря комбинации контактной геометрии и контактных материалов, разработанных для вакуумных силовых выключателей, вакуумные силовые выключатели ВВСТ-35 могут применяться в рамках всей сферы применения таких устройств, например, такой силовой выключатель пригоден для коммутационной последовательности О-0,3с-СО-15с-СО или 0-0, 3с-СО-3мин-СО.

В некоторых ситуациях применения, таких, например, как дроссели, выключатели печей и т.д., иногда возникает необходимость в принятии специальных мер.

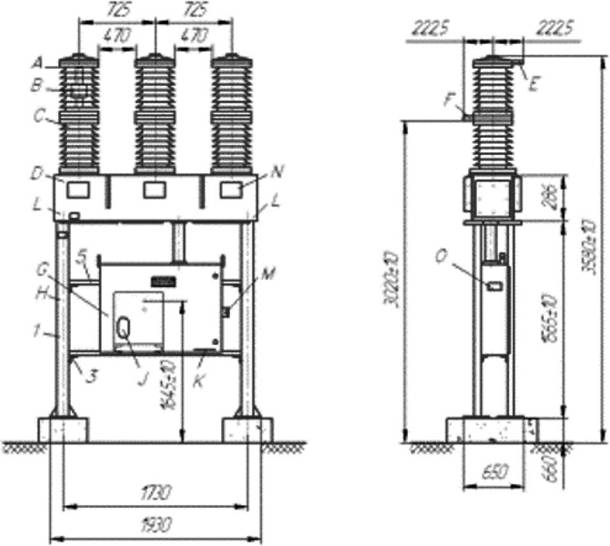

ВВСТ-35 габариты

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2.1. ПАЛИТРА ТИПОВ

2.1.1. Маркировка типа

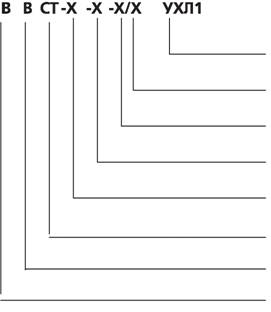

Вакуумные силовые выключатели ВВСТ-35 снабжаются маркировкой изделия. Она состоит из многозначной комбинации цифр и букв, которых можно найти на заводской табличке силового выключателя. На рисунке ниже показано, что означает каждая позиция маркировки изделия:

Маркировка выключателя

Климатическое исполнение и категория размещения по ГОСТ 15150

Номинальный ток, А

Номинальный ток отключения, кА

Вариант исполнения

Номинальное напряжение, кВ

Торговая марка

Вакуумный

Выключатель

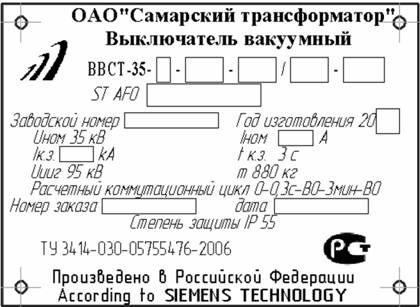

Основная маркировка силового выключателя приведена на заводской табличке (Рис. 2); заводская табличка содержит следующую информацию.

заводская табличка выключателя

Рис. 2. Заводская табличка находится на приводной коробке силового выключателя

2.1.2. Номинальные характеристики

В настоящий момент нами поставляются силовые выключатели типа ВВСТ-35 с характеристиками, приведены в таблице 1. Выключатели сконструированы с соблюдением норм ГОСТ 687-78 и ТУ 3414-030-05755476-2006

Таблица 1

Обозначение исполнения Ном. напряж. выключ., кВНом. ток вкл. при коротком замык., кАНом. ток выкл. при коротк. замык., кАНом. длит.

кор. замык., с

Ном. ток выкл. 1номАНом. эл. прочность для перем. напряж., кВНом. электрич. прочность грозового импульса, кВРасстояние

между полюсами, мм

ВВСТ-35-13562,5253160095190725±5880
ВВСТ-35-23562,5253200095190725±5880
ВВСТ-35-3358031,54160095190725±5880
ВВСТ-35-4358031,54200095190725±5880
2.2. ХАРАКТЕРИСТИКИ И ОПРЕДЕЛЕНИЯ

Время собственно отключения (время размыкания) = временной интервал между инициированием (путем подачи команды) движения отключения и отключением последнего полюса.

Время дуги = временной интервал между появлением первой электрической дуги и исчезновением дуг на всех полюсах.

Время отключения = временной интервал между инициированием движения отключения и исчезновением электрической дуги на последнем полюсе силового выключателя (= Время собственно отключения + Время дуги).

Таблица 2

Значения времени включения
Время собственного отключения, 1 .Пуск. рабочего тока(У1)< 65 мс
Время собственного отключения, 2. Пуск. рабочего тока (Y2)< 50 мс
Время дуги< 15 мс
Время отключения, 1. Расцепитель рабочего тока (Y1)< 80 мс
Время отключения, 2. Расцепитель рабочего тока (Y2)< 65 мс
Время размыкания — замыкания контактов 1. Пуск. раб. тока (Y1)< 90 мс
Время размыкания — замыкания контактов, 2. Пуск. раб. тока (Y2)< 75 мс
Время паузы300 мс
Время включения с аккумулятором< 75 мс
Ошибка синхронизации полюсов< 2 мс
Время сжатия пружины:
Время сжатия пружины (М1)< 15с
Минимальная длительность импульса:
Расцепитель рабочего тока (Y1)60 мс
Дополнительный расцепитель ЗАХ 110(Y2, Y4, Y6)20 мс
Включающий электромагнит (Y9)60 мс

Время замыкания-размыкания контакта = временной интервал в цикле замыкания-размыкания между моментом возникновения контактного соприкосновения с первым полюсом при замыкании и моментом, в который при последующем размыкании исчезает контактное соприкосновение на всех полюсах.

Время паузы = временной интервал между исчезновением электрической дуги на всех полюсах при движении отключения и первым включение тока при последующем движении включения.

Время собственно включения (Время замыкания) = временной интервал между инициированием (путем подачи комары) движения включения и моментом. Замыканием последнего полюса силового выключателя.

Значения времени включения, и длительности импульса в таблице 2 приведены для вакуумных силовых выключателей типа ВВСТ-35.

2.3. ВЛИЯНИЕ ПАРАМЕТРОВ ОКРУЖАЮЩЕЙ СРЕДЫ

Допустимые условия окружающей среды

Вакуумные силовые выключатели ВВСТ-35 сконструированы для нормальных условий эксплуатации, предусмотренных общепринятыми нормами.

Допустимые значения температуры окружающей среды:

Максимальное значение +40°С

Макс. Среднее значение за 24 часа +35°С

Минимальное значение -60°С

Допустимые значения относительной влажности воздуха:

Макс, среднее значение за 24 часа 95%

Макс, среднее значение за 1 месяц 90%

Высота монтажа

Номинальные значения изоляционной способности (номинальная электрическая прочность при ударе молнии, номинальная электрическая прочность для переменного напряжения) агрегатов и распределительных устройств соответствуют нормам ГОСТ 687-78. С увеличением высоты изоляционная способность изолирующего элемента на воздухе снижается из-за меньшей плотности воздуха. Это снижение изолирующей способности в соответствии с нормами до 1000 м не учитывается, т.е. допускается снижение изолирующей способности до 9% на высоте до 1000 м.

При высоте монтажа более 1000 м существующие нормы не дают никаких рекомендаций по измерению характеристик изоляции. Наши рекомендации таковы:

высотах до 1000 м, он вполне может использоваться и на больших высотах. В основе высотного коэффициента коррекции, на рис. 3 лежит изоляционная способность на высоте 1000 м, которая уже на 9% ниже, чем на уровне моря.

При выборе воздушно изолированных устройств используется формула:

Избираемая номинальная электрическая прочность > Требуемое расчетное предельное напряжение / 1,1а

Пример:

Высота монтажа над уровнем моря 2,000 м.

Требуемая номинальная электрическая прочность при всплесках напряжения 170 кВ.

Коэффициент коррекции (по рис. 3) 0,82

Избираемая номинальная электрическая прочность при всплесках напряжения:

Это означает, что для данного применения требуются устройства, разработанные для номинального напряжения 200 кВ.

2.3.3. Ток нагрузки

Номинальный рабочий ток, приведенный в таблице 1, был задан для температуры окружающей среды 40°С.

Предельные значения тока нагрузки в зависимости от температуры окружающей среды силового выключателя ВВСТ-35 приведены на рис.4.

Поскольку метод, применяемый при измерении изоляционной способности, отлично зарекомендовал себя на

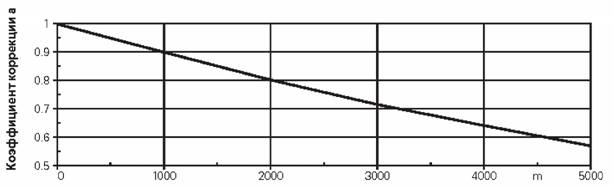

Коэффициент коррекции в зависимости от высоты монтажа

Высота над уровнем моря

Рис. 3. Коэффициент коррекции в зависимости от высоты монтажа

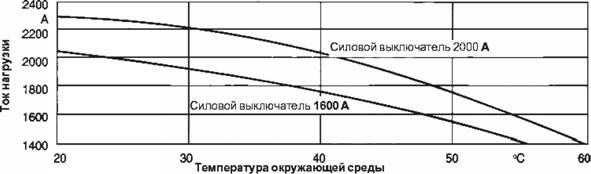

Предельные значения тока нагрузки в зависимости от температуры окружающей среды

Рис. 4. Предельные значения тока нагрузки в зависимости от температуры окружающей среды

силового выключателя

2.4. СРОК СЛУЖБЫ

Расчетный механический срок службы силовых выключателей при нормальных условиях эксплуатации составляет 10.000 циклов. Использование выключателей, превышающее по своей продолжительности указанные пределы, не рекомендуется, поскольку при попытках оптимизации срока службы всех элементов системы её надежность в целом снижается, даже с учетом обновления отдельных блоков.

Электрический срок службы ориентирован на следующее предельные значения для числа отключений, вызванных перегрузкой или коротким замыканием: 10 ООО х 2 кА или 100 х 25 кА (ВВСТ-35-1), либо 50х31,5кА (ВВСТ-35-3).

При достижении этих предельных значений необходима замена всех полюсных блоков.

При заказе полюсных блоков для замены необходимо указание обозначение исполнения, кода модели и заводского номера (см. заводскую табличку).

2.5. РАЗМЕРЫ И ВЕС ЭЛЕМЕНТОВ КРЕПЛЕНИЯ И ПОДКЛЮЧЕНИЯ

Размеры вакуумного силового выключателя можно найти в соответствующих чертежах, которые можно заказать у завода изготовителя. Информация о весе приведена на заводской табличке выключателя вакуумного, в таблице 1 и соответствующем чертеже.

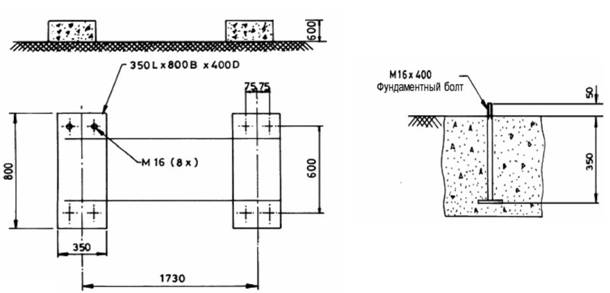

Детали фундамента: Фундаментные болты поставляются по отдельному заказу

Стандартные размеры крепежных элементов

Рис. 5. Стандартные размеры крепежных элементов

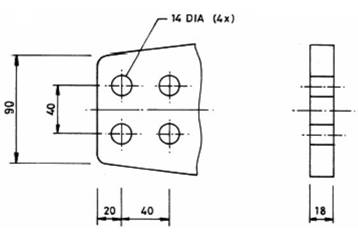

Стандартная соединительная колодка

Рис. 6. Стандартная соединительная колодка

"
