Выключатель нагрузки - ВНП-16 выключатель нагрузки

1. Выключатель нагрузки
2. ВНП-16 выключатель нагрузки

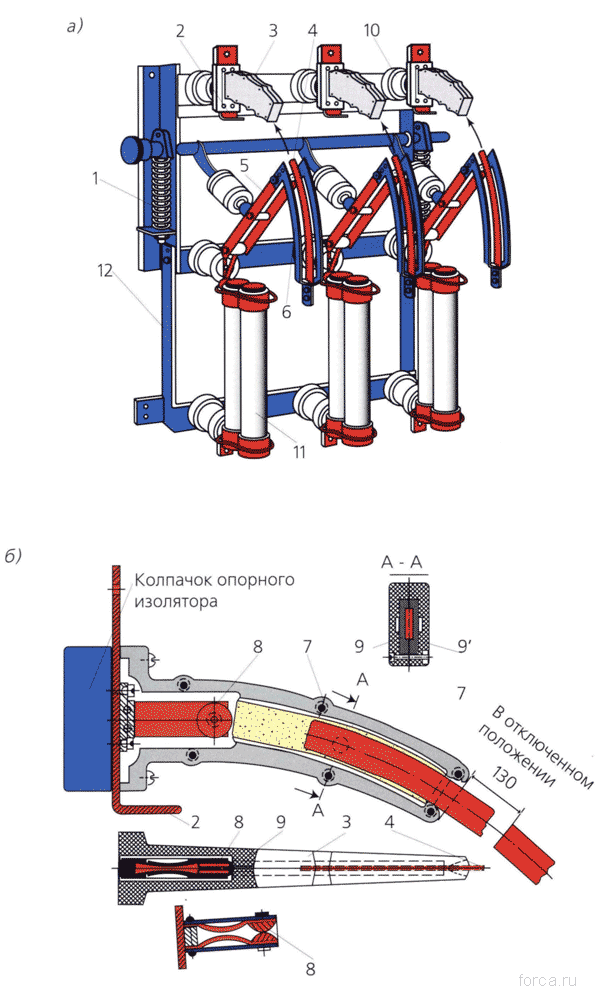

а - общий вид выключателя нагрузки; б - дугогасительная камера;

1 - отключающая пружина; 2 - неподвижный контакт; 3 - дугогасительная камера; 4 - подвижный дугогасительный контакт; 5 - подвижный контакт; 6 - стальная полоса; 7 - стяжные винты; 8 - неподвижный дугогасительный контакт; 9 - газогенерирующий вкладыш; 10 - опорный изолятор; 11 - предохранитель; 12 - рама.
