Выключатель нагрузки – коммутационный аппарат, выключатель, который служит для отключения-включения под нагрузкой подключенного через него участка электрической сети, и, как правило, представляет собой автогазовый выключатель. В отличие от силовых выключателей, выключатели нагрузки не предназначены для коммутаций токов короткого замыкания (для защиты присоединения от которых устанавливаются предохранители), но при этом имеют меньшую стоимость. Выключатель нагрузки весьма распространенный коммутационный аппарат в распределительных сетях 6, 10 кВ.

Выключатель нагрузки ВНП-17 на 6 и 10 кB:

Выключатель нагрузки ВНП-17

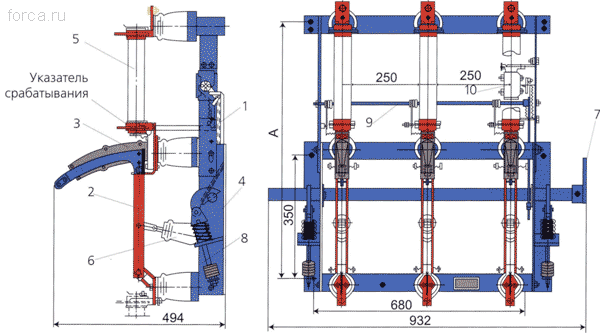

1 - опорный изолятор; 2 - нож; 3 - дугогасительное устройство; 4 - фарфоровая тяга; 5 - патрон предохранителя; 6 - отключающая пружина; 7 - рычаг для присоединения к приводу; 8 - опорная рама выключателя нагрузки; 9 - устройство, отключающее выключатель при перегорании предохранителя на любом из трех полюсов; 10 - отключающий электромагнит.Отключающая пружина выключателя нагрузки во взведенном состоянии:

Отключающая пружина выключателя нагрузки

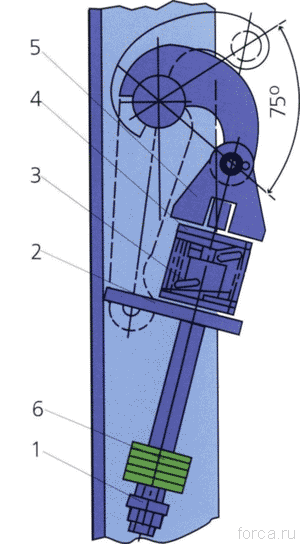

1 - стальная шайба;

2 - упорная планка;

3 и 4 - пружины;

5 - вилка;

6 - резиновая шайба
