Страница 6 из 14 7.2 Трехпозиционный разъединитель

Трехпозиционные разъединители представляют собой комбинированные разъединители и заземлители. Три положения аппарата — замыкание, размыкание и заземление — четко устанавливаются конструкцией разъединителя. Таким образом, одновременное замыкание и заземление не является возможным.

Используются трехпозиционные разъединители ножевого или стержневого типа. Переключающие элементы трехпозиционных разъединителей находятся в заполненном эле- газом модуле ячейки, в то время, как приводной блок расположен в аппаратом шкафу со свободным доступом.

Рисунок 7.2.1: 3-позиционный разъединитель (UX0-MT с приводными штангами) во включенном положении, в нижней части рисунка - полюса выключателя

Трехпозиционный разъединитель

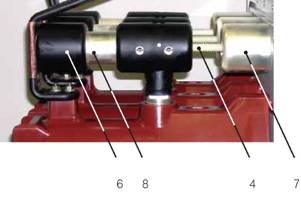

Рисунок 7.2.3: 3-позиционный разъединитель (UX0-ST с приводными штангами) во включенном положении, в нижней части рисунка - полюса выключателя

полюса выключателя

Трехпозиционные разъединители могут иметь механический или ручной привод. Ручное аварийное управление всегда возможно.

Трехпозиционный разъединитель ножевого типа (UX0-MT) (рис. 7.2.1 и 7.2.2)

Влитой в полюс силового выключателя проводник (1) образует точку опору и вращения (2) для подпружиненного, задействуемого рычажным механизмом (3) или изолированным шпинделем (4) двойного ножа (5). Контакты разъединителя (6) привинчены к полюсу. Заземляющие контакты (7) соединены общей закорачивающей перемычкой с корпусом модуля ячейки.

Трехпозиционный разъединитель стержневого типа (UX0-ST) (рис. 7.2.3)

Рисунок 7.2.2: 3-позиционный разъединитель (UX0-MT с разъединяющим шпинделем) во включенном положении, в нижней части рисунка - полюса выключателя

Трехпозиционный разъединитель ножевого типа

Переключатель (рис. 7.2.3) разъединен в среднем положении. В конечных положениях - разъединитель ВКЛ и заземлитель ВКЛ - приводимый в движение изолированным шпинделем (4) контакт (скользящий элемент (8)) достигает неподвижных контактов, оборудованных спиральным контактом (разъединителя (6) или заземлителя (7)).

Приводы трехпозиционного разъединителя

Трехпозиционные разъединители оснащаются различными приводными механизмами. Соответствие трехпозиционного разъединителя различным приводам приведено в следующей таблице.

Таблица 7.2.1: Соответствие трехпозиционного разъединителя различным приводам

Трехпозиционный разъединитель Привод трехпозиционного разъединителя
UX0-MT с рычажным приводомРучной привод 1
UX0-MT с изолированным шпинделемМеханический привод 1
Ручной привод 2
UX0-STМеханический привод 1 и механический привод 2

Ручные приводы (рис. 7.2.4 и 7.2.5) задействуются при закрытой двери низковольтного отсека. Соответствующее отверстие (2) для установки рукоятки освобождается вращением селекторного рычага (3). Положение переключения отображается механически (1). Для предотвращения ошибок в управлении, ручные приводы механически сблокированы с соответствующим силовым выключателем.

Механические приводы управляются блоками управления. Аварийное ручное управление механическим приводом 1 возможно при открытой двери низковольтного отсека, тогда как механический привод 2 может управляться снаружи при закрытой двери низковольтного отсека. Механический привод 2 эквивалентен ручному приводу 2. Но имеет дополнительный двигательный приводной механизм для управления 3-позиционным разъединителем и механически сблокирован с выключателем. Механический привод 1 электрически сблокирован с выключателем.

Приводной блок механического привода 1 состоит из следующих функциональных узлов (рис. 7.2.6):

Индикатор положения разъединителя

Отверстие для оперирования разъединителем

Селекторный рычаг

Приводной двигатель

Индикация положения индуктивными датчиками с интегрированными светодиодными указателями

Механический индикатор

Механическая блокировка при аварийном ручном

Рисунок. 7.2.4: Элементы управления ручным приводом 1; вид при закрытой двери низковольтного отсека

Элементы управления ручным приводом

Рисунок. 7.2.4: Элементы управления ручным приводом 1; вид при закрытой двери низковольтного отсека

Рисунок 7.2.5 Элементы управления ручным приводом 2 и механическим приводом 2; вид при закрытой двери низковольтного отсека

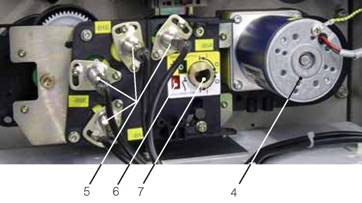

Рисунок 7.2.6: Механический привод 1 (за дверью низковольтного отсека)

Механический привод

Варианты привода и вторичное оборудование

При использовании комбинированных устройств, таких как терминал защиты и управления серии RE_ (см. раздел 7.11) для определения положений коммутационных аппаратов используются индуктивные бесконтактные датчики. При использовании вспомогательных блоков управления, определение положений коммутационных аппаратов выполняется посредством микропереключателей и блок-контактов. Опции вторичного оборудования для разных вариантов приводов 3-позиционного разъединителя даны в таблице 7.2.2.

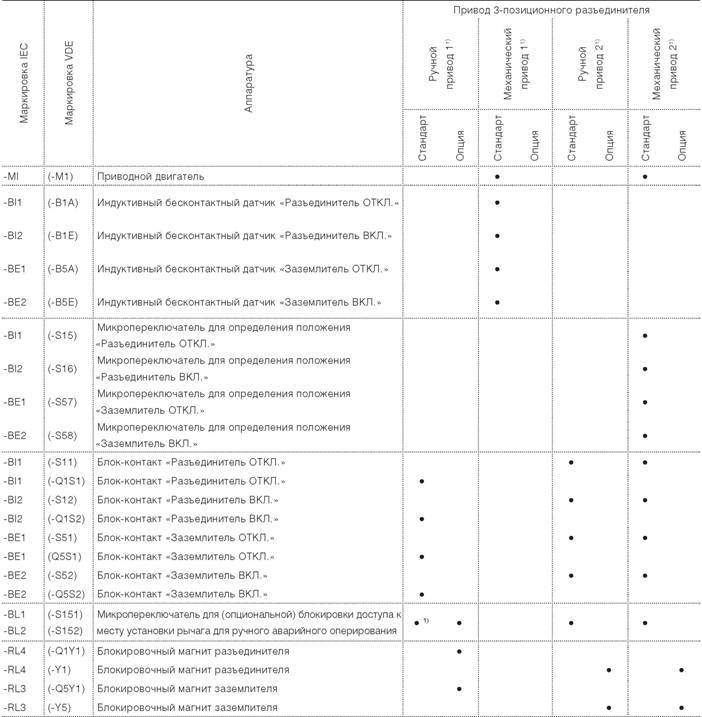

Таблица 7.2.2: Опции вторичного оборудования для вариантов привода 3-позиционного разъединителя в фидерной ячейке

Опции вторичного оборудования для вариантов привода 3-позиционного разъединителя
