Страница 8 из 14 7.5 Сборные шины

Сборные шины, расположенные в газовых отсеках ячеек, соединены между собой штекерными шинными соединителями (рис. от 7.5.1 до 7.5.3). Шинное соединение состоит из шинного разъема из эпоксидной смолы (1), смонтированного в шинном отсеке с внутренней стороны, силиконовой изолирующей детали (2), контактной трубки (3) и спиральных контактов (4).

Электропроводное соединение от встроенной части шинного разъема из эпоксидной смолы к контактной трубке осуществляется одним или двумя спиральными контактами, в зависимости от номинального тока сборной шины. Силиконовая изолирующая деталь изолирует потенциал высокого напряжения от потенциала земли. Поверхности всех электропроводящих компонентов (встроенная деталь, спиральный контакт и контактная трубка), доступные извне, покрыты серебром. Так как контактная трубка имеет подвижность в осевом направлении, нет необходимости в компенсации удлинения в сборных шинах, проходящих через распределительное устройство.

Система штекерных соединителей с одной стороны обеспечивает возможность поставки ячеек испытанными на заводе-изготовителе на утечку и диэлектрическую прочность, а с другой стороны — отсутствие необходимости в проведении газовых работ на месте установки.

Концевые ячейки

Концевые ячейки могут поставляться в вариантах, которые допускают расширение. В этих вариантах шинные разъемы диэлектрически изолированы заглушками. Если возможность расширения не требуется или является невозможной, поставляются концевые ячейки без шинных разъемов.

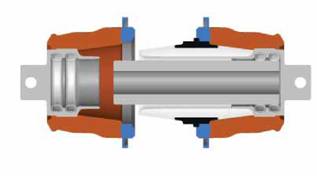

Рисунок 7.5.1: Сборная шина (1) с изолирующей деталью (2), контактная трубка (3) и спиральный контакт (4)

Сборная шина

Рисунок 7.5.3: Соединение сборных шин (в сборе)

Соединение сборных шин

Рисунок 7.5.2: Соединение сборных шин (трубка вставлена с одного конца)

7.6 Система подключения с наружными коническими вводами

Компоненты системы с наружным конусом (в соответствии с EN 50180 и EN 50181) газоплотно смонтированы в перегородку между модулем ячейки и отсеком кабельных подключений и позволяют подключить кабели и ОПНы (рис. 7.6.1 - 7.6.2). Высота подключения 700 мм обеспечивает удобный доступ при монтаже кабелей с передней стороны устройства. При снятой крышке кабельного отсека, кабели доступны с передней стороны ячейки. Выбор различных ударопрочных штекерных систем, которые могут монтироваться в соответствии с имеющимся пространством, приведен в таблицах 7.6.1. и 7.6.3.

При напряжении до 12 кВ и токах до 630 А также возможно подключение кабелей с пластмассовой изоляцией (сечением 35 мм² - 400 мм²) и кабелей с бумажной изоляцией (сечением 50 мм² - 400 мм²) при использовании кабельного наконечника типа RCAB 12 кВ производства Tyko. Такое кабельное подключение (рис. 7.6.3) не является ударопрочным. При использовании данного кабельного подключения необходимо использовать закрываемый кабельный отсек.

Тем не менее следует всегда использовать ударопрочное кабельное подключение, если это возможно.

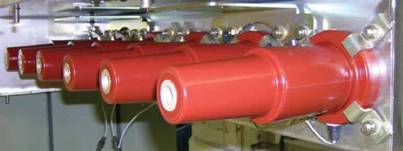

Рисунок 7.6.1: Отсек кабельных подключений с наружными коническими выводами в воздухе, без кабельных адаптеров (во время сборки на заводе, без отсека кабельных подключений)

Отсек кабельных подключений

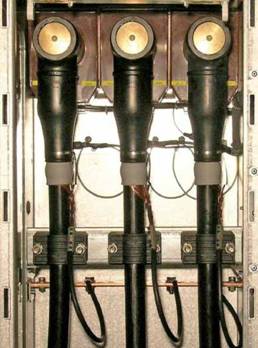

Рисунок 7.6.2: вид спереди внутри отсека кабельных подключений в воздухе, с кабельными адаптерами (ABB - тип SOC 630 ...)

вид спереди внутри отсека кабельных подключений

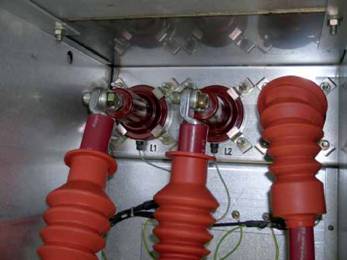

Рисунок 7.6.3: Кабельное подключение типа RCAB 12 кВ, Tyco во время установки. Кабельное подключение справа (L3) - полностью в сборке.

Кабельное подключение типа RCAB

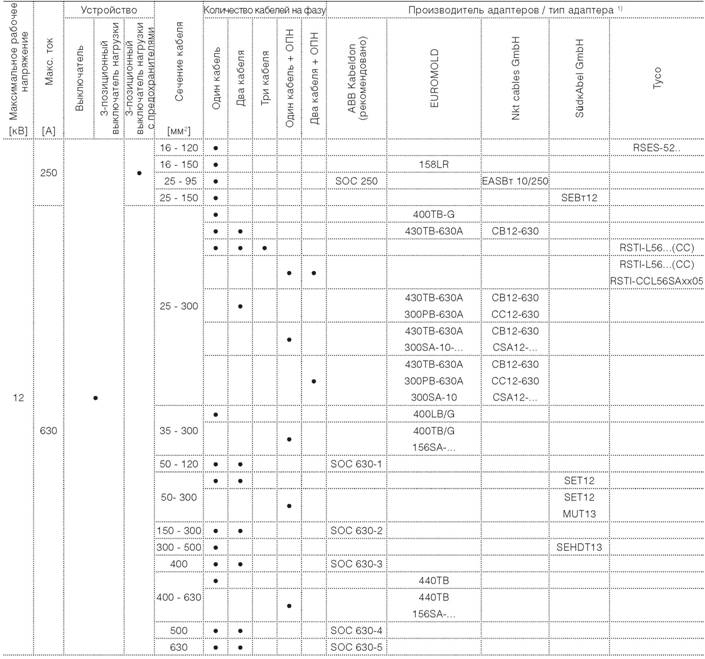

Таблица 7.6.1: Выбор кабельных адаптеров (максимальное рабочее напряжение 12 кВ, максимальный рабочий ток 630 А)

Выбор кабельных адаптеров

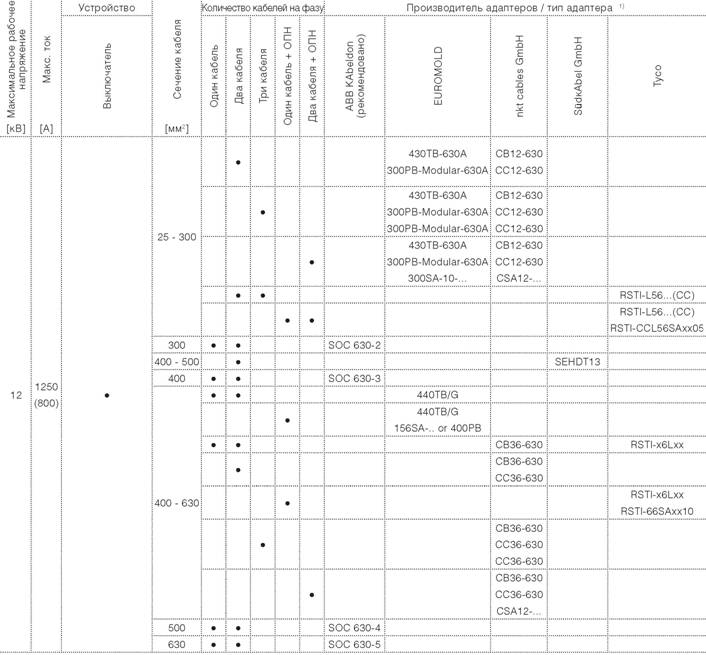

Таблица 7.6.2: Выбор кабельных адаптеров (максимальное рабочее напряжение 12 кВ, максимальный рабочий ток 1250 А)

Выбор кабельных адаптеров 10 кВ

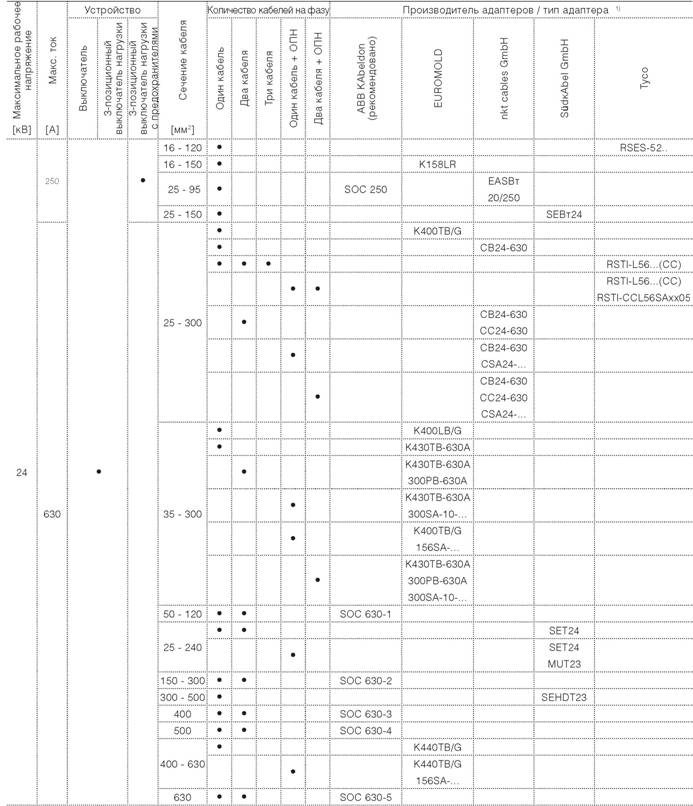

Таблица 7.6.3: Выбор кабельных адаптеров (максимальное рабочее напряжение 24 кВ, максимальный рабочий ток 630 А)

Выбор кабельных адаптеров 20 кВ

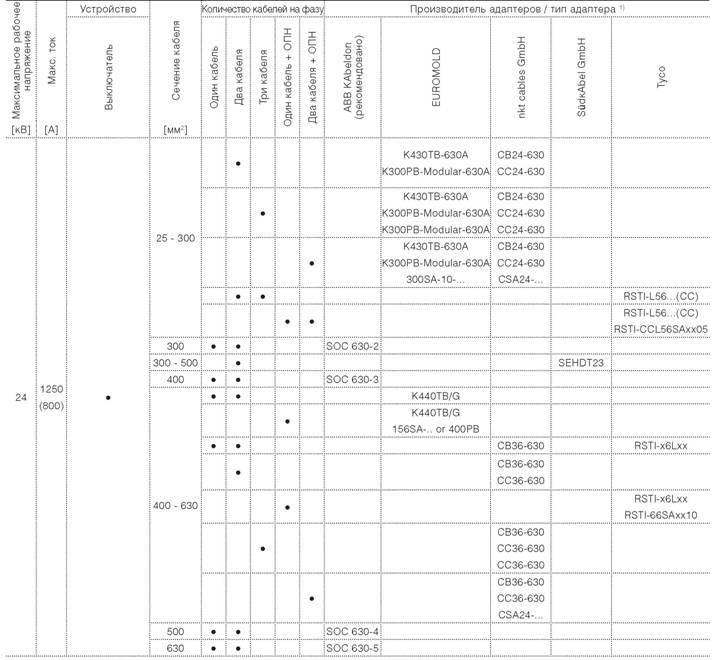

Таблица 7.6.4: Выбор кабельных адаптеров (максимальное рабочее напряжение 24 кВ, максимальный рабочий ток 1250 А)

Выбор кабельных адаптеров 20 кВ, 1250А
