КОРОТКОЗАМКНУТЫЕ ОБМОТКИ ТИПА БЕЛИЧЬЕЙ КЛЕТКИ

1. Конструкция.

К короткозамкнутым обмоткам типа беличьей клетки относятся обмотки роторов асинхронных двигателей с короткозамкнутым ротором, демпферные (успокоительные) обмотки синхронных генераторов и пусковые обмотки синхронных двигателей.

Обмотка образуется из стержней, замкнутых с двух сторон короткоза мыкающим и кольцами.

В асинхронных машинах применяется равношаговая, или полная, беличья клетка, у которой расстояния между соседними стержнями одинаковые (рис. 16-23). В синхронных машинах (явнополюсных) применяется неравношаговая, или неполная, беличья клетка, стержни которой располагаются, как правило, только в полюсном наконечнике и отсутствуют в межполюсном пространстве (рис. 16-24).

Беличьи клетки роторов асинхронных двигателей мощностью до 200 кВт (в отдельных случаях - до 400 кВт) выполняют литыми алюминиевыми (рис. 16-23). Для заливки роторов электродвигателей общего применения используется " чистый первичный алюминий. Химический состав отлитой беличьей клетки должен соответствовать составу первичного алюминия марки А5 или А6 (не более 0,5% примесей).

Литые беличьи клетки технологичны и надежны., Методом литья изготовляют беличьи клетки диаметром до 550 мм и длиной до 700 мм. Литые беличьи клетки применены, в частности, в электродвигателях единых серий А, АО, А2, АО2 до 11-го габарита. Стержни литых беличьих клеток располагаются в закрытых или полузакрытых пазах различной формы (глубокий с параллельными стенками, глубокий трапециевидный, клинообразный, лопаточный - рис. 16-25, а-г).

Короткозамкнутые обмотки крупных асинхронных двигателей (мощностью примерно свыше 200 кВт) и явнополюсных синхронных машин выполняются сварными, обычно из медных или латунных стержней и медных (латунных, иногда - стальных) короткозамыкающих колец или сегментов. Сварные короткозамкнутые обмотки асинхронных двигателей могут иметь стержни круглого, прямоугольного (глубокий паз, рис 16-25,е) или специального (колбообразного, клинообразного - рис.16-25, д, ж) профиля, применяются также двойные беличьи клетки, когда стержни обеих обмоток располагаются в полузакрытых пазах на различной глубине (рис. 16-25, з). В асинхронных двигателях с двойной беличьей клеткой обычно стержни рабочей (внутренней) клетки - медные, пусковой (внешней) клетки - латунные (реже - бронзовые). Крупные асинхронные двигатели выпускаемых отечественной промышленностью серий А и A3 (мощностью от 200 до 1 250 кВт) имеют беличью клетку со стержнями преимущественного колбообразного профиля.

Стержни беличьих клеток синхронных машин имеют, как правило, круглое сечение и изготовляются из меди или латуни. Стержни располагаются в пазах полюсных наконечников. Стержни каждого полюса припаивают с двух сторон к сегментам, сегменты соседних полюсов соединяют друг с другом болтами (рис 16-24).

Соединение стержней с короткозамыкающими кольцами (сегментами) в сварных беличьих клетках выполняется пайкой твердыми припоями (главным образом марок ПСр-15, ПСр-45 и ПМФ-7) с помощью газосварочной горелки.

Дополнительно по теме

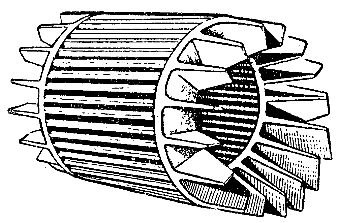

Рис. 16-23. Литая алюминиевая беличья клетка (заодно с клеткой отлиты вентиляционные лопатки, расположенные на короткозамыкающих кольцах).

Рис. 16-24. Ротор синхронной машины с демпферной обмоткой.

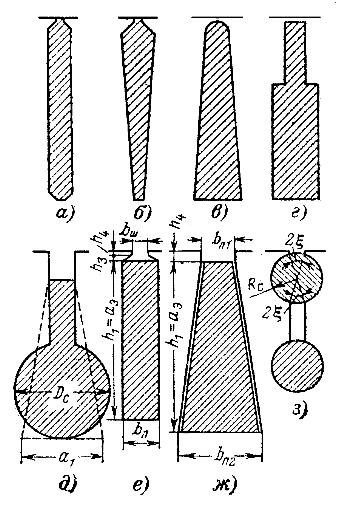

Рис. 16-25. Пазы и стержни короткозамкнутых обмоток асинхронных двигателей.

2. Электродвижущая сила и намагничивающая сила равношаговой беличьей клетки.

Расчетное число фаз обмотки .

Электродвижущая сила фазы (полувитка), индуктируемая n-й гармонической магнитного поля,

где -частота э. д. с, индуктируемой в беличьей клетке; - n-я - гармоническая магнитного потока; - коэффициент скоса пазов беличьей клетки в поле n-й гармонической.

Амплитуда гармонической н. с. с m парами полюсов беличьей клетки, обусловленная токами, индуктированными в ней гармонической поля с n парами полюсов, равна:

где - ток стержня и ток контура, образованного двумя соседними стержиями, наведенные n-й гармонической поля (рис. 16-26); .

Токи клетки, наведенные гармонической поля с n парами полюсов, создают гармонические н. с. с числом пар полюсов

где a=0, 1, 2, 3,...; знаку плюс (минус) перед n соответствует гармоническая н. с, вращающаяся согласно (встречно) с n-й гармонической поля.

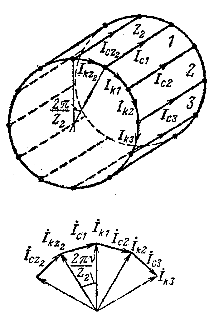

Рис. 16-26. К расчету э. д. с. и н. с. равношаговой беличьей клетки.
